Министерство энергетики Российской Федерации.
Федеральное государственное учреждение
Управление по обеспечению энергоэффективности и энергосбережения в Московском регионе
(Мосрегионэнерго)
Нижегородский филиал
г. Нижний Новгород, Гребешковский откос, д. 7 тел./
e-mail: *****@***ru
Получение тепла по принципу возобновляемой энергии солнца.

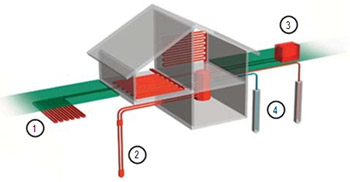

1. Грунтовые тепловые насосы прямого парообразования.
2. Водно-гелиевые тепловые насосы.
3. Воздушные тепловые насосы.
4. Тепловые насосы, утилизирующие тепло грунта.
Тепловой насос – это компактное, экономичное и экологически чистое устройство для сбора и преобразования низкопотенциальной тепловой энергии в тепловую энергию более высокого потенциала.
Некоторые реализованные проекты:
1. Церковь 420 м2.
Расчетные теплопотери здания - 100w/м2. Система отопления: радиаторы. Тепловойнасос - HP16E-WEB + HP20E-WEB.
Затраты в год: электроэнергии — 15100 кВт = 37750 RUB. (отопление)
2. Дом 260 м2.
Теплопотери здания - 60w/м2. Система отопления: теплый пол + Радиаторы. Тепловой насос HP - 12E-WEB.
Затраты в год: электроэнергии — 8500кВт = 21250 RUB. (отопление+горячая вода)
3. Детский реабилитационый центр 1150 м2.
Расчетные теплопотери здания - 70w/м2. Система отопление: теплый пол + радиаторы Водно-гликолиевый тепловой насос - HP42S55W-WEB x 2шт.
Затраты в год: электроэнергии — 38521 кВт = 96302 RUB. (отопление+горячая вода)
Стоимость теплового насоса
Стоимость включает:
Оборудование: 1. Тепловой насос.
2. Буферная емкость (располагается между тепловым насосом и системой отопления). Ввиду наличия буферной емкости тепловому насосу нет необходимости часто включаться, вследствие чего увеличивается КПД системы отопления.
3. Бойлер косвенного нагрева (термос с горячей водой 60°C) - накапливается вода для системы горячего водоснабжения. Программа работы теплового насоса настроена таким образом, что нагрев горячей воды производится ночью, когда снижено энергопотребление отопительной системы, а при наличии 2-х - ставочного тарифа на оплату электроэнергии, снижаются и затраты.
4. Насосное оборудование.
5. Система коммуникаций между вышеуказанными устройствами (обвязка котельной).
Работы:
1. Бурение скважин в расчетном количестве (чтобы получить общий метраж, указанный выше).
2. Укладка теплообменников в скважины.
3. Рытье траншеи для укладки коллектора.
4. Обустройство коллектора.
5. Обустройство ревизионных колодцев.
6. Подключение скважин через коллектор к тепловому насосу.
7. Заполнение глубинных теплообменников гликолем.
8. Инсталляция теплового насоса и буферных емкостей.
9. Обвязка котельной.
10. Пусконаладочные работы.
Гарантии:
В стоимость входит бесплатное гарантийное обслуживание на протяжении трех лет.
В результате установки теплового насоса Вы получаете в котельной выводы, к которым впоследствии подключается Ваша система отопления, горячего и холодное водоснабжения и кондиционирования.
Тепловой насос – уникальный технологический артефакт, способный изменить наше представление о расходе энергоресурсов. Тепловой насос прост в обслуживании, срок службы исчисляется десятилетиями. Поэтому покупка теплового насоса является чрезвычайно выгодным и перспективным капиталовложением.
Экономический анализ систем отопления
Тепловой насос «выкачивает» солнечную энергию, накопленную в грунте, в грунтовой воде или в воздухе. Представляем сравнительный анализ стоимости 1 МДж тепла, при различных вариантах источника энергии.
1. Отопление с помощью электрокотла. 1 кВт. ч. это - 3,6 МДж тепловой энергии, и обойдется это около 2,5 рублей, значит 1 МДж будет стоить 69,4 копеек (см. таблицу ниже).
2. Отопление с помощью котла, работающего на мазуте (солярка, печное топливо). 1кг солярки при сжигании дает 42,7 МДж и стоит около 21 руб./л (1кг = 1,25л – 26,3 рублей) значит, 1МДж будет стоить около 61.6 копеек.
3. Магистральный газ при сжигании 1кг дает 33 МДж тепла. 1м куб. газа весит около 800г. Стоимость газа для населения в Нижегородском регионе около 1920 рублей за 1000 кубов (без НДС). Значит, 1 МДж будет стоить 7,3 копеек. Для промышленности газ раза в полтора дороже - около 11 копеек. Непонятно только одно: почему такое дорогое электричество из такого дешевого газа?
СРАВНИТЕЛЬНЫЙ АНАЛИЗ СТОИМОСТИ ПРОИЗВОДСТВА 1 МДж ТЕПЛА
Котельная | Топливо, источник тепла | Кол-во вырабатыва-емого тепла | Кол-во энергоресурсов | Стоимость затрат на производство тепла, руб/кг у. т. | |
Натуральное топливо | Условное топливо, кг. у. т. | ||||
Газовая | Магистральный газ для населения | 1 МДж | 0,038 м3 | 0,043 | 0,082 |
Газовая | Магистральный газ для промышленности | 1 МДж | 0,038 м3 | 0,043 | 0,12 |
Мазутная | Солярка | 1 МДж | 0,023 кг | 0,033 | 0,88 |
Угольная | Уголь (каменный) | 1 МДж | 0,034 | 0,034 | 0,044 |
Электрокотел | электроэнергия | 1 МДж | 0,278 кВт. ч | 0,096 | 0,24 |
Теплонасосный пункт | Грунт, грунтовые воды | 1 МДж | 1/3*0,278или 0,093кВт. ч | 0,032 | 0,08 |
