Дорожка беговая магнитная

BRUMER TF-2001B

Инструкция по сборке и эксплуатации

Рисунок-схема

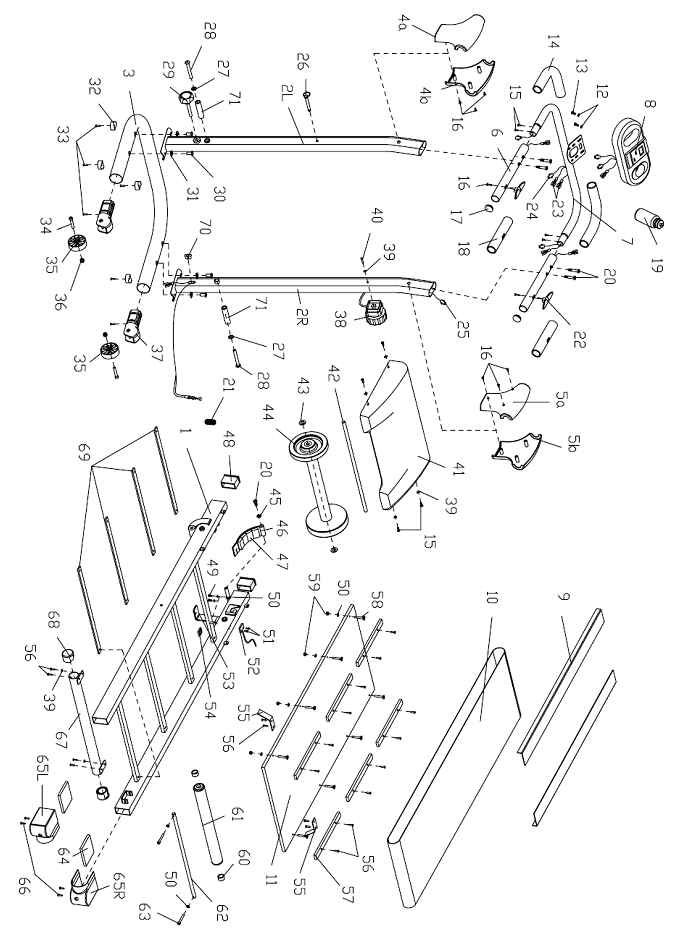

Список комплектующих

No.

Описание

Кол-во

No.

Описание

Кол-во

1

Рама

1

37

Транспортировочный ролик

2

2L/R

Стойка (левая/правая)

1/1

38

Контролер натяжения

1

3

Передний стабилизатор

1

39

Шайба φ5

7

4a/b

Крышка левой ручки

1pair

40

Винт M5×18

1

5a/b

Крышка правой ручки

1pair

41

Верхняя крышка

1

6

Ручка

2

42

Вал маховика

1

7

Рукоять

1

43

Шайба φ12

4

8

Монитор

1

44

Барабан маховика

1

9

Боковые панели

2

45

Шайба φ8

1

10

Беговое полотно

1

46

Магнит

1

11

Беговая доска

1

47

Блок магнита квадратный

4

12

Шайба

2

48

Заглушка

2

13

Винт

2

49

Винт M6×16

2

14

Губка

2

50

Шайба φ6

12

15

Винт M5×12

8

51

Винт ST3×10

2

16

Винт ST4×12

8

52

Провод датчика

1

17

Заглушка

2

53

Z –образный блок

1

18

Покрытие ручек

2

54

Внутреннее крепление блока

1

19

Бутылка

1

55

Ограничители доски

2

20

Винт M8×20

5

56

Винт ST4.2×13

20

21

Пружина

1

57

ABS пластина

6

22

Пульсовой датчик

2

58

Винт M6×38

8

23

Провод пульсового датчика

2

59

Нейлоновая гайка M6

8

24

Соединительный провод

1

60

Резиновая прокладка

2

25

Соединительный провод

1

61

Задний барабан

1

26

Штифт

1

62

Ось заднего барабана

1

27

Шайба

2

63

Винт M6×55

2

28

Винт M10×80

2

64

EVA прокладка

2

29

Барашек

1

65L/R

Триммер правый/левый

1/1

30

Винт M10×20

4

66

Винт ST4.2×13

4

31

Шайба φ10

4

67

Задний барабан

1

32

Резиновая прокладка

4

68

Заглушка

2

33

Винт ST4.2×19

6

69

Резиновая прокладка

4

34

Винт M8×45

2

70

Заглушка

1

35

Колесо

2

71

Фиксатор

2

36

Нейлоновая гайка M8

2

Инструкция по сборке

НЕ нашли? Не то? Что вы ищете?

Шаг 1

Присоедините правую и левую стойки (2L/R) к переднему стабилизатору (3) и закрепите с помощью винта (30) шайбы (31).

Шаг 2

Присоедините раму (1) к правой и левой стойкам (2L/R) и закрепите с помощью винта (28), шайбы (27) и фиксатора (71).

Шаг 3

1.  Протяните датчик провода (24) через на правой ручке (6);

2.  Соедините пульсовый датчик (22) с проводом (23), затем зафиксируйте ручку (6) на рукояти (7) с помощью винта (15).

Шаг 4

1.  Затем, соедините провода датчиков (24/25), и установите ручку (6) на правой и левой стойках (2L/R) и закрепите винтом (20).

2.  Зафиксируйте крышки ручек (4a/b, 5a/b) на стойках (2L/R) с помощью винта (16).

Шаг 5

1.  Установите монитор (8) на рукояти (7) и закрепите винтом (13) шайбой (12); затем, соедините провода (24/23) с проводом монитора (8).

2.  Положите бутылку (19) на консоли монитора (8).

Шаг 6

1.  Поднимите раму (1), и закрепите на левой стойке (2L) с помощью штифта (26).

2.  Закрепите Z-образный блок (53) на раме (1) и закрепите с помощью винта (49) и шайбы (50).

3.  закрепите магнит (46) на раме (1) и зафиксируйте винтом (20) шайбой (45).

4.  Вставьте пружину (21) между магнитом (46) и Z –образным блоком (53);

Протяните трос контролера натяжения через пружину, и зафиксируйте на Z-образном блоке (53).

Шаг 7

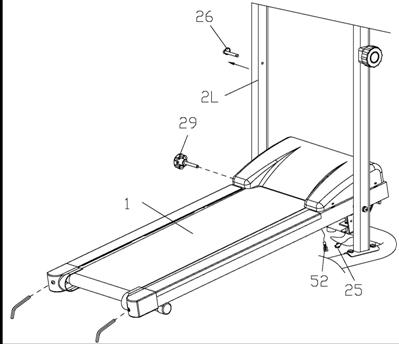

1.  Вытащите штифт (26), опустите раму (1), зафиксируйте раму (1) барашком (29);

2.  Соедините провода (52) и (25).

Внимание: С помощью специального ключа вы можете отцентровать полотно беговой дорожки

Инструкция к монитору

Спецификация:

TIME (Время) 00:00-99:59

SPEED (Скорость) 0.0-99.9км/ч

DISTANCE (Дистанция) 0.00-99.99 км

CALORIES (Калории) 0.0-999.9 ккал

PULSE (Пульс) 40~240BPM

Функции кнопок:

MODE: Данная кнопка позволяет выбрать определенную функцию.

RESET: Для обнуления достигнутых результатов.

ON/OFF(START/STOP):Для включения/выключения.

Функции компьютера:

Auto On/Off (Автовключение/выключение)

u  Монитор включается автоматически при нажатии любой клавиши или сигнале с датчика скорости, когда приводится в движение беговое полотно.

u  Монитор выключается автоматически, если в течение 4 минут на монитор не поступает никакого сигнала.

2. RESET (Обнуление)

Результаты могут быть обнулены заменой батарей или удержанием кнопки MODE в течение 3 секунд.

3.  MODE

В случае, если вы проводите тренировку с показанием результатов в сканирующем режиме, нажмите кнопку MODE, чтобы видеть только один результат.

Функции:

1.  TIME (Время): Нажмите MODE до появления символа TIME. На экране появится общее время тренировки.

2.SPEED: Нажмите MODE до появления символа SPEED. На экране появится показатель текущей скорости.

3.DISTANCE: Нажмите MODE до появления символа DISTANCE. На экране появится показатель общей пройденной дистанции.

4.CALORIE: Нажмите MODE до появления символа CALORIE. На экране появится показатель количества израсходованных калорий.

6.PULSE: Нажмите MODE до появления символа PULSE. На экране появится показатель пульса на данный момент. Для этого поместите обе ладони на датчики пульса и удерживайте в течение 30 секунд для более точного показателя.

SCAN: Поочередный показатель достигнутых результатов в течение 4 секунд каждый.
