Министерство образования и науки Российской Федерации
Алтайский государственный технический университет им.
Кафедра «Основания, фундаменты, инженерная геология и геодезия»
Лабораторные работы по дисциплине:
«Геодезическое сопровождение строительных процессов»
Выполнил: студент гр. АДА - ______ _____________________________
Проверил: _____________________________________
Барнаул 20_____
Лабораторная работа №1
|
Вычисление наклона оси вращения зрительной трубы i
Рабочая формула : i = 0,25 ((КЛн - КПв ) – (КПн –КПв )) · ctg nср
КЛн, КЛв – отсчеты по горизонтальному кругу при «круге слева» на нижнюю и верхнюю марки соответственно;
КПн, КПв – отсчеты по горизонтальному кругу при «круге справа» на нижнюю и верхнюю марки соответственно.
ЖУРНАЛ ИЗМЕРЕНИЙ НАКЛОНА ОСИ
Теодолит_________ №____________
№ приема | точка наблюде-ния | Положе-ние круга | отсчеты | угол наклонаn ° ´ " | ctg nср | i² | |
ГК ° ´ " | ВК ° ´ " | ||||||
I | верх | КЛ | |||||
КП | |||||||
низ | КЛ | ||||||
КП | |||||||
II | верх | КЛ | |||||
КП | |||||||
низ | КЛ | ||||||
КП |
Вывод:

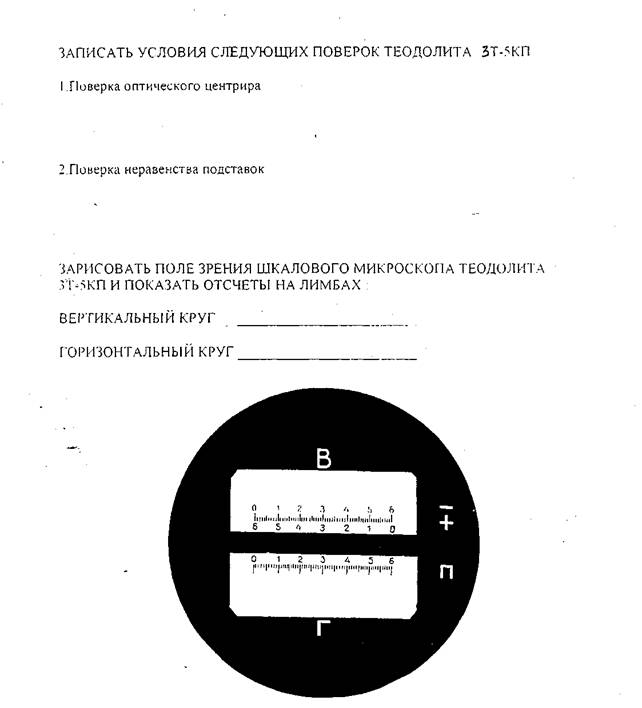

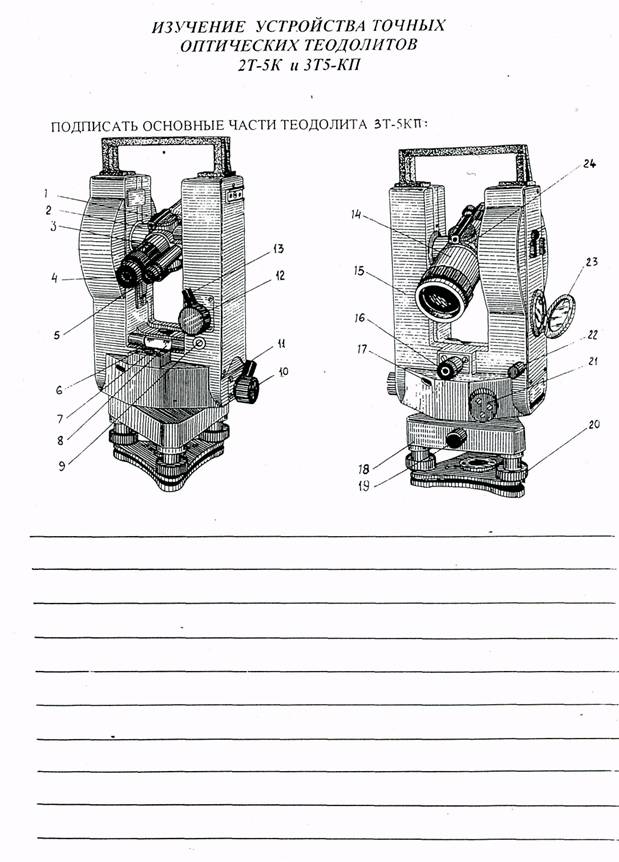

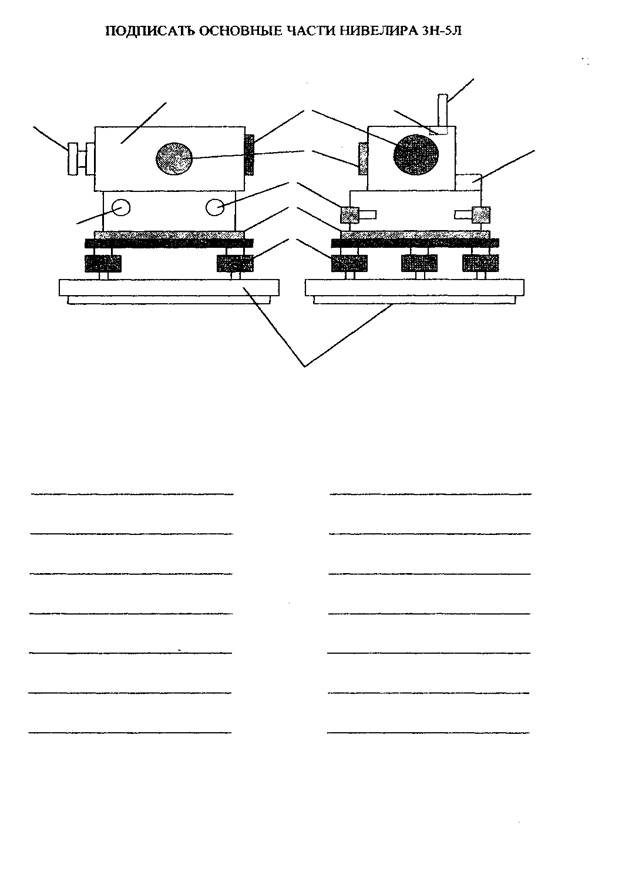

ЛАБОРАТОРНАЯ РАБОТА №2
|
|
ЛАБОРАТОРНАЯ РАБОТА №3
Изучение устройства лазерных нивелиров

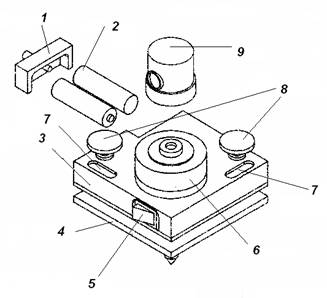

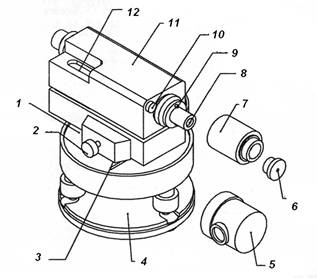

1. Подписать основные части прибора ЛИМКА-ГОРИЗОНТ
|
|
2. Подписать основные части прибора ЛИМКА-ГОРИЗОНТ КЛ
1._________________________________ 2._________________________________ 3._________________________________ 4._________________________________ 5._________________________________ 6._________________________________ 7._________________________________ 8._________________________________ 9._________________________________ 10.________________________________ 11.________________________________ |
|

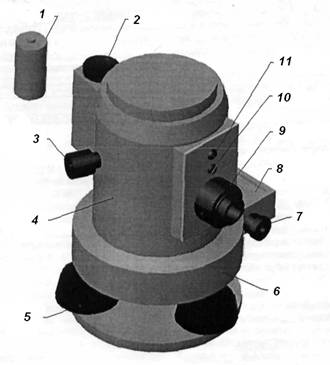

3. Подписать основные части прибора ЛИМКА-ЗЕНИТ
1 ___________________________ 2 ___________________________ 3 ____________________________ 4 ___________________________ 5 ___________________________ 6 ____________________________ 7 ___________________________ 8 ___________________________ 9 ___________________________ |
|

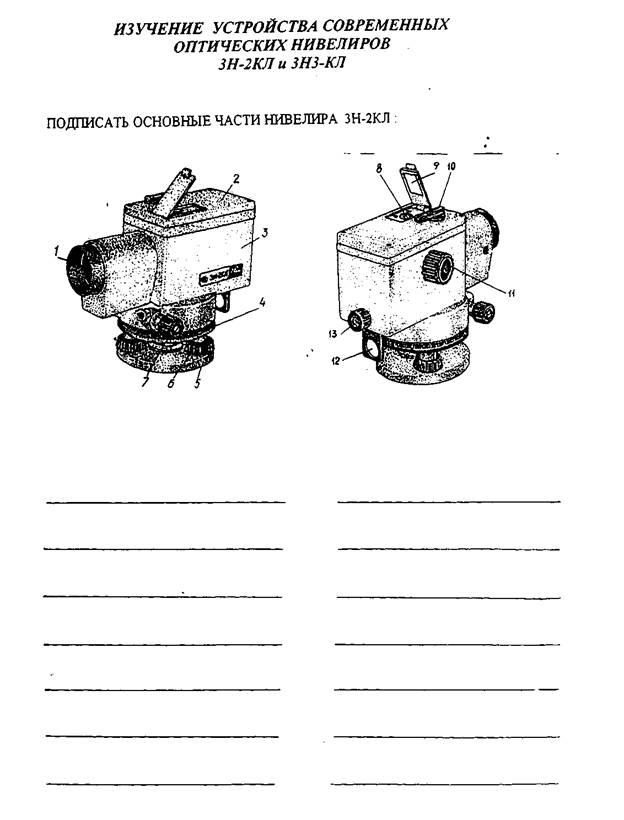

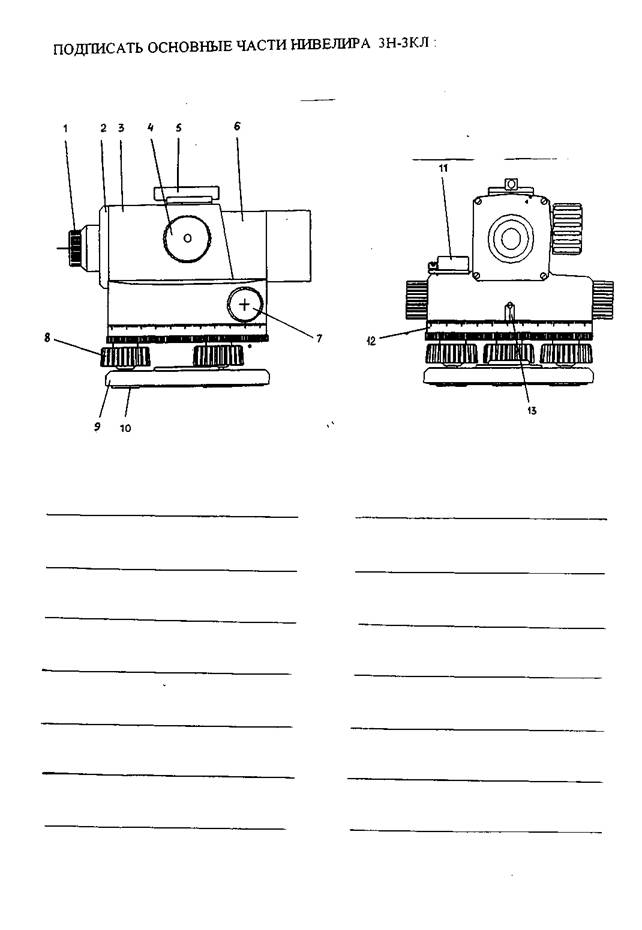

ЛАБОРАТОРНАЯ РАБОТА №4

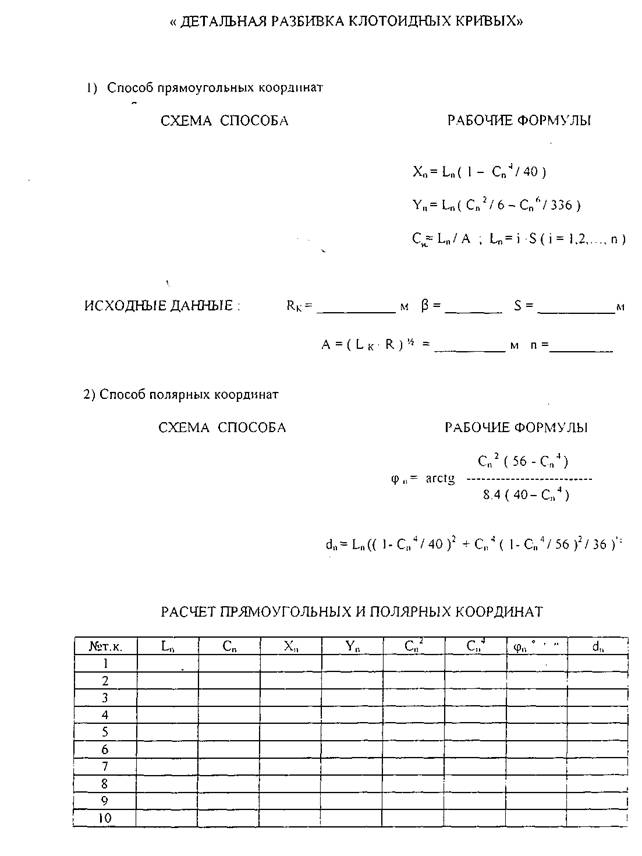

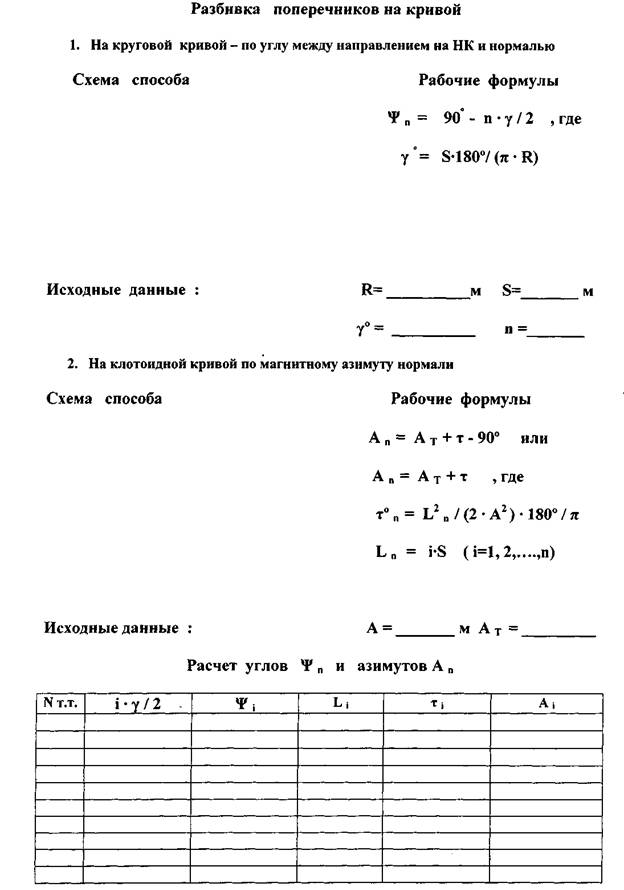

ЛАБОРАТОРНАЯ РАБОТА №5
Лабораторная работа № 6
Разбивка границ земляного полотна
№ варианта | lн | Рабочие формулы | ||
В, м | lo | |||
m | l´н | |||
n | l´´н | |||
h, м | l´o | |||
hk, м | l²o | |||
с, м | bْ´´ | |||
bk | nْ ´ |
СХЕМА РАЗБИВКИ
Разбивка насыпи
а) на равнинной местности б) на косогоре
Разбивка выемки
а) на равнинной местности б) на косогоре
Лабораторная работа № 7

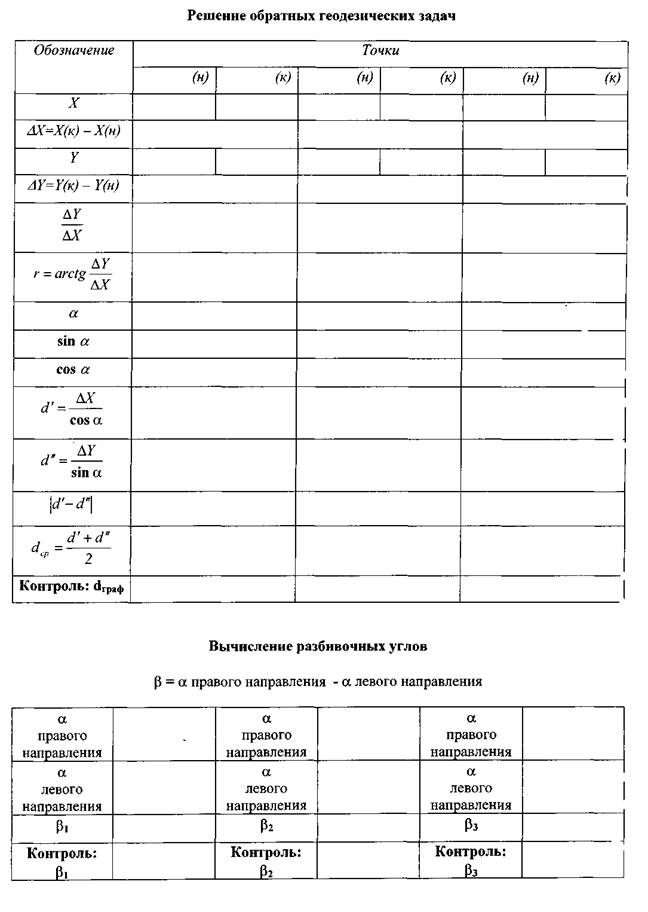

ПОДГОТОВКА РАЗБИВОЧНЫХ ДАННЫХ ДЛЯ ПЕРЕНЕСЕНИЯ ПРОЕКТА НА МЕСТНОСТЬ
№ ВАРИАНТА | точка ГРО | Х, м | Y, м | α ° ´ " |
I | ||||
iII |
Разбивочный чертеж
Разбивочные данные
b1= | ° ´ " | b2= | ° ´ " | b3= | ° ´ " |
d1= | м | d2= | м | d3= | м |
