Тема урока: Вольтметр. Измерение напряжения.

Урок № 33/10

Тип урока: урок изучения и первичного закрепления новых знаний.

Цели и задачи урока:

1.  образовательные:

·  повторить устройство и принцип действия амперметра;

правила включения амперметра в электрическую цепь;

·  познакомить с устройством и принципом действия вольтметра;

правилами включения его в электрическую цепь;

·  научить измерять напряжение с помощью вольтметра, соблюдая правила его включения в электрической цепи;

2.  развивающие:

·  развитие памяти при повторении ранее изученного материала и изучении нового;

·  развитие мышления и внимания;

·  формирование умений анализа, сравнения и других мыслительных операций на различных этапах урока;

3.  воспитательные:

·  развитие собранности и аккуратности при пошаговом выполнении практической работы и оформлении ее результатов;

·  продолжить развитие интереса к предмету путем постановки ярких демонстрационных опытов.

План урока:

№ п/п	Этап урока	Приемы и методы	Время, мин
1.	Организация начала урока	Сообщение темы урока. Постановка целей и задач урока.	1
2.	Подготовка учащихся к усвоению знаний	Фронтальный опрос	5
3.	Изучение новых знаний и способов действий	Беседа в сочетании с демонстрацией наглядных пособий	17
4.	Закрепление изученного материала	Выполнение экспериментального задания	12
5.	Постановка домашнего задания	Запись на доске и в дневниках, пояснение учителя	1
6.	Подведение итогов	Беседа, демонстрация опыта	4

Ход урока:

№ этапа	Деятельность учителя	Деятельность ученика
1. 2. 3. \\ 4. 5. 6.	Тема урока: «Вольтметр. Измерение напряжения» Сегодня на уроке вы узнаете: Что такое вольтметр? Из каких частей он состоит? На каком физическом явлении основано его действие? В конце урока вам предстоит выполнить экспериментальное задание по включению вольтметра в электрическую цепь. Вольтметр относится к классу электроизмерительных приборов. Но, чтобы начать говорить о вольтметре вспомните: Какой измерительный прибор вам известен? Как он называется? Каково его назначение? Как внешне отличить этот прибор от других? Как его обозначают на схеме? Вольтметр – это прибор для измерения электрического напряжения. ·  Давайте посмотрим, чем внешне отличается вольтметр от амперметра? ·  Как вы думаете, почему именно такие обозначения? Аналогично амперметру вольтметр обозначается на схемах Из каких же частей состоит вольтметр? Для этого давайте вспомним, из каких частей состоит амперметр? На каком явлении основан принцип действия амперметра? В состав вольтметра входят те же самые части. А именно: Шкала, стрелка, соединенная с легкой подвижной рамкой, помещенной между полюсами магнита. И принцип действия тот же. Вольтметры бывают: Демонстрационные и Лабораторные Чтобы разобраться, как включается вольтметр в электрическую цепь давайте повторим как включается амперметр. Правильно ли включен амперметр в следующих электрических схемах? По 1 и 2 схемам – из чего состоит эта схема? По 3 схеме делаем вывод о том, как включается амперметр Включение вольтметра принципиально отличается от включения амперметра. Рассмотрим цепь, состоящую из источника тока, ключа, лампочки. Нужно измерить напряжение на лампе. С помощью какого прибора? Вольтметр включается в цепь параллельно, тому участку цепи, на котором нужно измерить напряжение, т. е. зажимы вольтметра присоединяют к тем точкам цепи, между которыми надо измерить напряжения. Для измерения напряжения на лампе вольтметр включают между точками А и В, соблюдая полярность. Как будет выглядеть схема для измерения напряжения на источнике тока? При сборке цепи важно соблюдать порядок: 1)  собрать последовательнуюцепь 2)  подключить параллельные участки. Подведение итогов по таблице. Приступает к экспериментальному заданию Домашнее задание §41, упр. 16 № 1, 2. Подведение итогов по целям; демонстрация опыта учащимися	Запись темы в тетрадях Отв. Амперметр Отв. предназначен для измерения силы тока Отв. на шкале стоит буква А Отв. обозначением на шкале: На амперметре стоит буква А, а на вольтметре – буква V. Отв. сила тока измеряется в Амперах, а напряжение в вольтах Запись в тетрадях Отв. Стрелка, шкала, стрелка соединена с легкой подвижной рамкой, помещенной между полюсами магнита Отв. На магнитном действии тока Ответы учащихся Перечисления элементов цепи Отв. амперметр включается в цепь последовательно, соблюдая полярность Отв. вольтметра изображают схему Один ученик изображает вольтметр на схеме(на доске), а остальные в тетрадях Выполнение работы, оформление результатов Запись в дневниках

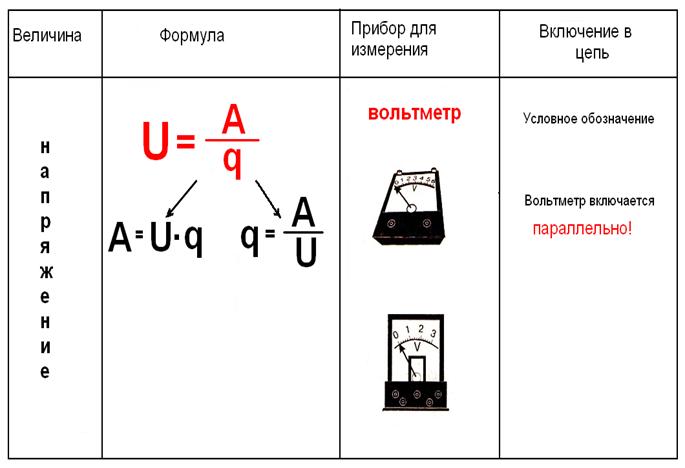

Приложение 1.

Приложение2.

Экспериментальное задание

«Измерение напряжения»

ученика _____ класса

_________________________________

Вариант № 1

Выполнение работы:

1. Зарисуйте схему электрической цепи, состоящей из последовательно соединенных элементов: источник тока, ключ, низковольтная лампа на подставке, соединительные провода.

2. Соберите электрическую цепь согласно схеме.
