ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Работы по оснащению коллективными (общедомовыми) приборами учета потребления тепловой энергии ЦО и ГВС в многоквартирном доме, расположенном по адресу: г. Москва, ул. Главмосстроя д.7 корп.4
1. Полное наименование Заказчика: Государственное унитарное предприятие города Москвы Дирекция единого заказчика района Солнцево, г. Москва, ул. Авиаторов д.16 корп.1, e-mail: *****@***ru, телефон/
2. Предмер закупки: Работы по оснащению коллективными (общедомовыми) приборами учета потребления тепловой энергии ЦО и ГВС в многоквартирном доме, расположенном по адресу: г. Москва, ул. Главмосстроя д.7 корп.4
3. Место выполнения работ: г. Москва, ул. Главмосстроя д.7 корп.4
4. Состав выполняемых работ
4.1 Работы по монтажу оборудования производятся в соответствие с утверждённой документацией, и должны включать в себя следующие виды работ:
- установка запорной арматуры (вентилей, задвижек и кранов);
- установка контрольно-измерительных приборов (манометров с 3-х ходовым краном, термометров биметаллических в оправе);
- прокладка трубопроводов из стальных труб, со сваркой стыков и установкой фасонных изделий (отводы, переходы и т. д.), а также с фланцами и сварными стыками из готовых узлов и деталей;
- врезка и присоединение трубопроводов в действующие магистрали;
- монтаж и установка приборов учёта и иных средств измерений;
- установка индикаторов, датчиков, сигнализаторов различных параметров;
- прокладка и подключение питающих кабелей, проводов в подвальных помещениях и помещениях теплового узла;
- монтаж щитов, пультов, выключателей, автоматов, коробок клеммных;
- монтаж источников питания;
- прокладка линий электрической связи, необходимых для функционирова-ния приборов узла учёта;
- пусконаладочные работы технических средств измерений;
- промывка трубопроводов;
- испытания гидравлические трубопроводов на прочность;
- окраска поверхностей красками, эмалями;
- изоляция поверхностей теплоизоляционными изделиями и материалами.
4.2 Приемо-сдаточные работы, связанные с вводом оборудования в эксплуатацию и постановкой приборов учета на коммерческий учёт.

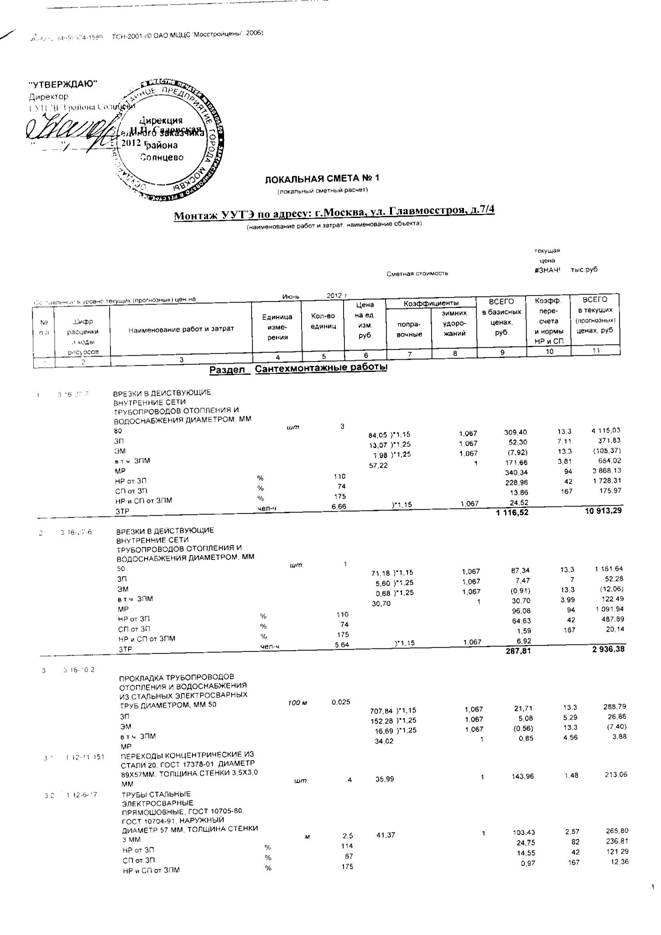

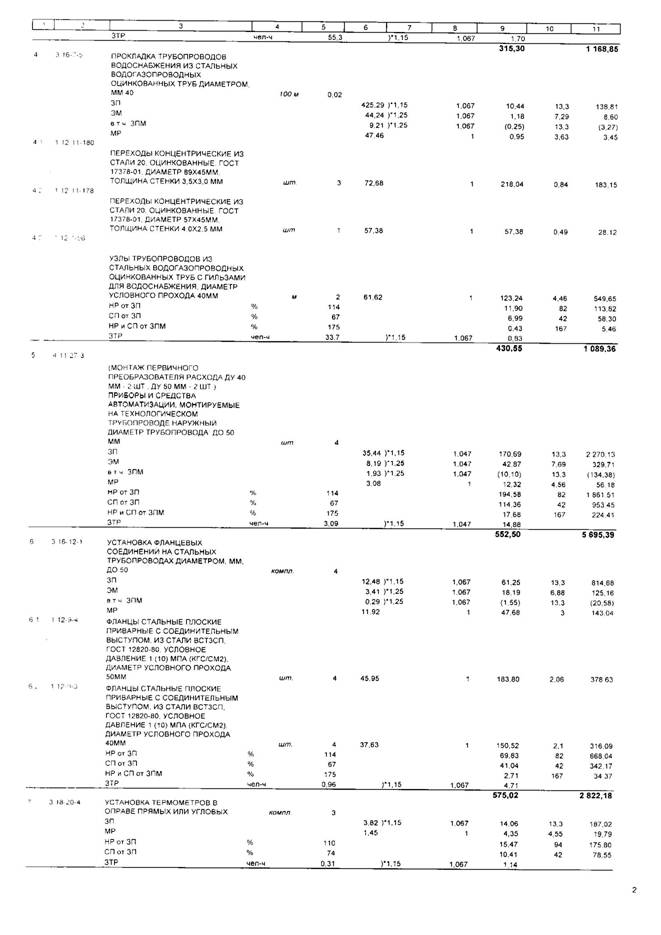

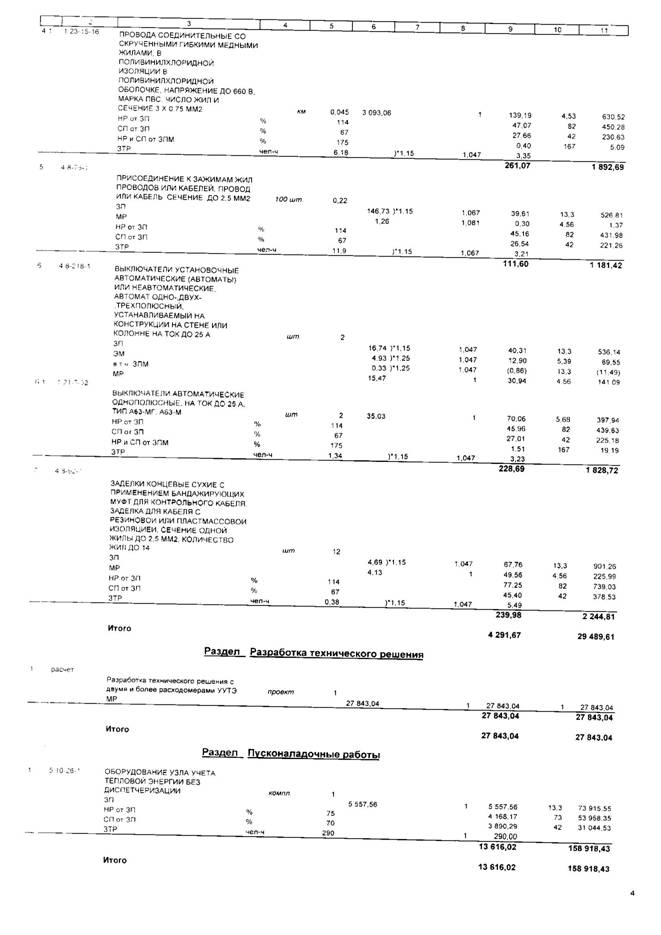

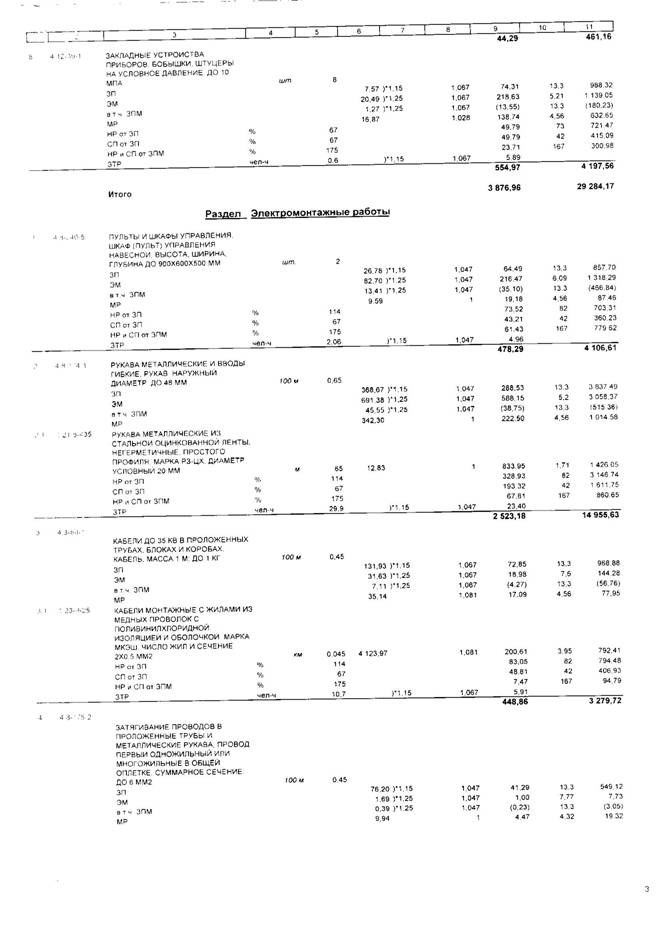

4.3 Количество приборов согласно проектно-сметной документации.
5.Требования к выполняемым работам
5.1 Требования к выполняемым Подрядчиком работам
5.1.1 При выполнении работ по оснащению многоквартирных домов коллективными (общедомовыми) приборами учета потребления ресурсов: тепловой энергии, следует использовать приборы учета, внесенные в Государственный реестр средств измерений.
5.1.2 Все выполняемые работы должны соответствовать требованиям соответствующих СНиП, ГОСТ, СанПин, ТУ, Правил технической эксплуатации тепловых энергоустановок, утвержденных Минэнерго России от 01.01.2001 г. № 000, Правил учета тепловой энергии и теплоносителя, утвержденных Министерством топлива и энергетики Российской Федерации от 01.01.2001 г. и не ухудшать режим теплоснабжения МКД.
5.1.3 Все работы должны выполняться с соблюдением противопожарных мероприятий, мероприятий по охране труда, технике безопасности и охране окружающей среды.
5.1.4 Выбор приборов для использования в составе узла учёта осуществляется по согласованию с заказчиком и ресурсоснабжающими организациями.
Все поставляемые материалы, используемые в работе должны иметь сертификаты и технические паспорта, удостоверяющие их качество.
5.1.5 Подрядчик производит приемо-сдаточные испытания с оформлением протоколов испытаний.
5.1.6 По окончании работ Подрядчик предъявляет работоспособный узел учёта ресурсоснабжающей организации в присутствии Представителя Заказчика с получением актов допуска в эксплуатацию узла учёта. Акт допуска в эксплуатацию приборов учета должен быть утвержден руководителем ресурсоснабжающей организации.
5.1.7 Подрядчик проводит инструктаж с эксплуатирующим персоналом Заказчика по эксплуатации установленного оборудования.
5.1.8 Подрядчик передает всю техническую и исполнительную документацию, относящуюся к приборам учета Заказчику (после постановки коллективных приборов учета на коммерческий учет).
5.1.9 При установке приборов учета должна быть сохранена работоспособ-ность инженерных сетей МКД.
5.1.10 К приборам узла учета должен быть обеспечен доступ ответственного за эксплуатацию специализированного персонала для снятия показаний.
6.Основные требования к оборудованию
6.1 В составе узла учёта тепловой энергии использовать:
- преобразователи расхода полнопроходного типа с немеханическим принципом работы с относительной погрешностью измерения расхода теплоносителя не более ± 2%;
- термопреобразователи сопротивления с пределами допускаемой абсолютной погрешности измерения температуры не ниже класса допуска «В», с пределами допускаемой абсолютной погрешности измерения разности температур согласованными парами термопреобразователей сопротивления не ниже 2 класса, пригодных для измерения температуры теплоносителя не превышающей 200о С;
- датчики давления согласуемые с выбранным типом (моделью) вычис-лителей и с максимальным рабочим давлением не менее 1,6 МПа.
- тепловычислители, обеспечивающие измерения и регистрацию параметров потока теплоносителя (горячей и холодной воды) и количества теплоты (тепловой энергии), а также количества других измеряемых сред.
6.2 Тепловычислитель должен:
- обеспечивать измерение тепловой энергии и параметров измеряемой среды по одному или двум независимым тепловым вводам.
- обеспечивать возможность вывода измерительной, установочной и архивной информации через последовательные интерфейсы;
- контролировать работоспособность всего измерительного оборудования, входящего в состав узла учета, с регистрацией отказов первичных датчиков в архивах, индикацией аварийных ситуаций и возможностью передачи сигналов аварийных ситуаций в систему сбора и обработки информации.
6.3 Термопреобразователи (датчики температуры) должны иметь:
- номинальную статическую характеристику преобразования (НСХ) 100П, (Рt100), 500П (Рt500);
- устанавливаться с применением защитных гильз.
6.4 Общие требования к приборам учета и дополнительному оборудованию
6.4.1 Межповерочный интервал тепловычислителя, преобразователей расхода и температуры должен быть не менее 4-х лет.
6.4.2 Все первичные датчики должны работать в диапазоне измеряемой температуры теплоносиС° и иметь степень защиты не менее IP54 по ГОСТ .
6.4.3 Каждый канал вычислений автономен, поверяется отдельно и не влияет на работу остальных каналов (за исключением парных термометров).
6.4.4 Тепловычислитель должен допускать подключение дополнительных сигналов от датчиков расхода, давления, температуры на холодное и горячее водоснабжение.
6.4.5 Преобразователи расхода должны размещаться между запорными устройствами (шаровыми кранами) во избежание слива большого количества теплоносителя или воды при проведении регламентируемых работ.
6.4.6 Приборы должны иметь возможность обеспечивать передачу мгновен-ных измерений значений и архивов по сети Ethernet, RS-485, RS-232 и т. д.
6.4.7 Приборы должны иметь механическую и/или электронную защиту от несанкционированного доступа с обеспечением возможности контроля надзорными организациями его калибровочных коэффициентов и корректности настроек.
6.4.8 Установка первичных преобразователей расхода должна производиться с использованием присоединительной арматуры, изготовленной по техническим условиям на основании сертификата соответствия.
6.4.9 Все сигнальные линии связи между приборами должны быть выполнены экранированными проводниками.
6.4.11 Состав узла учета тепловой энергии и его технические характеристики должны соответствовать требованиям «Правил учета тепловой энергии и теплоносителя» утвержденных Министерством топлива и энергетики Российской Федерации от 01.01.2001 г.
6.4.12 Последовательность установки измерительных приборов должна соответствовать рекомендациям «Правил учета тепловой энергии и теплоносителя», СП «Проектирование тепловых пунктов» и не ухудшать режим теплоснабжения объекта.
6.4.13 Все приборы учёта должны быть произведены и проверены не ранее 1 июня 2011 года.
7. Сроки и объем предоставления гарантии: гарантия качества выполняемых работ – 3 (три) года
8. Сроки выполнения работ: до 16 августа 2012 года

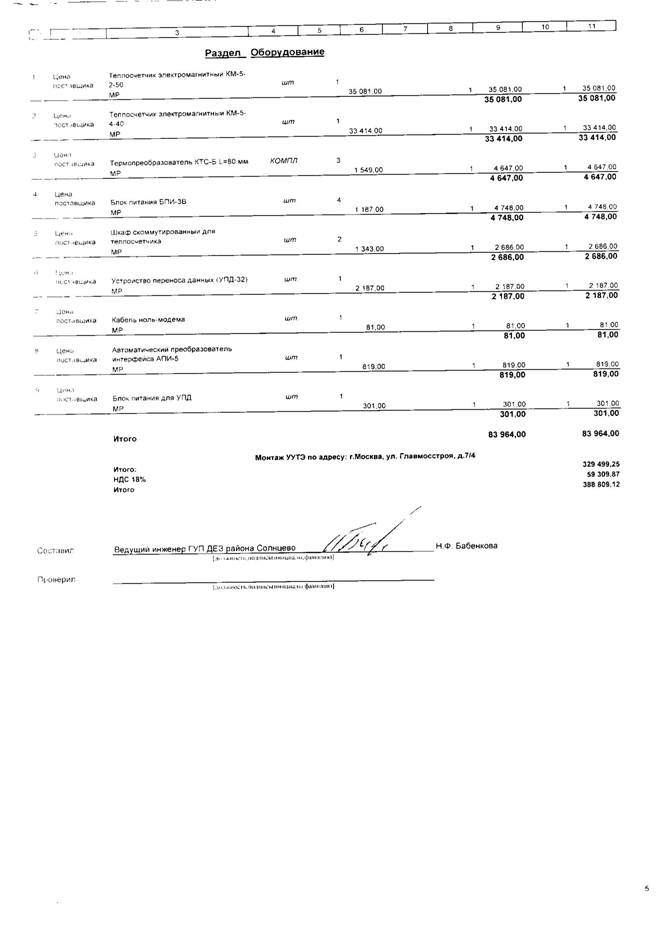

9. Цена договора: 388809 руб. 12 коп. (Триста восемьдесят восемь тысяч восемьсот девять рублей 12 коп.)
10. Источники финансирования: собственные средства.
11. Порядок формирования цены договора: Цена договора формируется с учетом расходов на выполнение работ, командировочные расходы, расходы на приобретение материалов, доставку, страхование, уплату таможенных пошлин, налогов, сборов и других обязательных платежей, включая все затраты Поставщика, связанные с исполнением договора
12. Форма, сроки и порядок оплаты: Оплата по безналичному расчету, аванс в размере до 40 % от цены договора в течение 10 банковских дней со дня подписания договора. Окончательный расчет по договору осуществляется в течение 10 банковских дней со дня подписания сторонами Акта сдачи-приемки работ при условии поступления денежных средств на расчетный счет Заказчика.
Заказчик: м. п. | Подрядчик: м. п. |
