КОНСТРУКЦИИ»

ЛЕСА СТОЕЧНЫЕ ПРИСТАВНЫЕ

ХОМУТОВЫЕ

ЛСПХ 2000-40

ЛСХ 002.000 ПС

Санкт-Петербург

2006 г

СОДЕРЖАНИЕ

Паспорт

1. Общие данные....................................................................................................... 3

2. Характеристики и основные технические данные...................................... 4

3. Данные о материалах несущих (расчетных) элементов............................ 4

4. Свидетельство о приемке.................................................................................. 5

5. Гарантийные обязательства.............................................................................. 5

6. Приложения

·  Приложение 1.

Комплект поставки на площадь фасада.................................................... 6

·  Приложение 2.

Схема нагрузок лесов.................................................................................... 7

·  Приложение 3.

Типовые монтажные схемы лесов

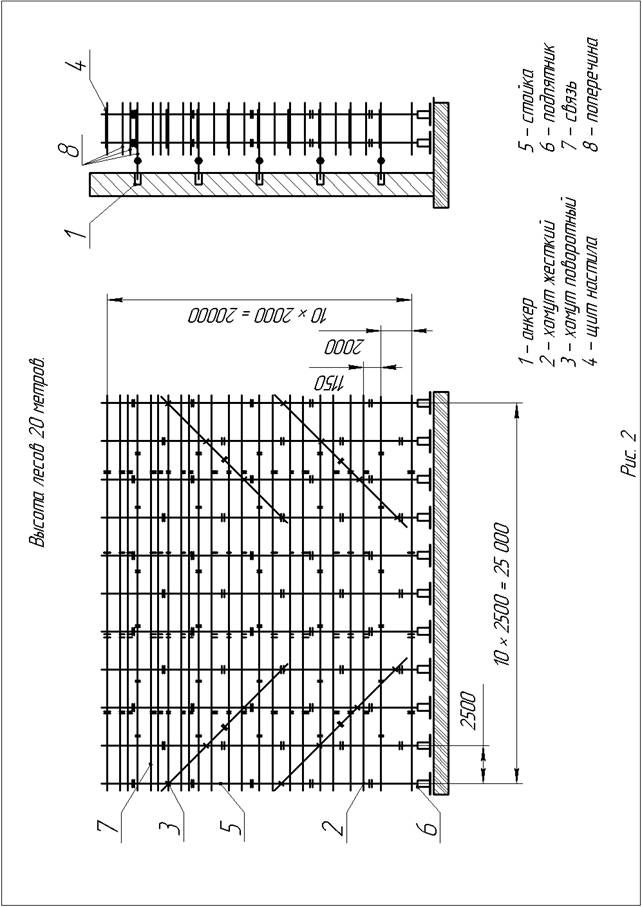

Высота лесов 20 метров............................................................................... 8

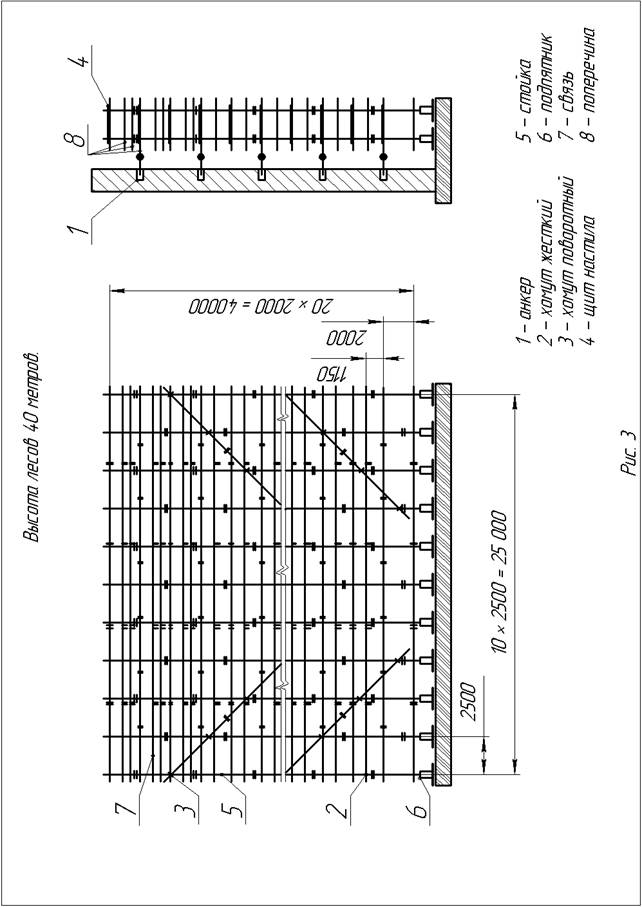

Высота лесов 40 метров............................................................................... 9

1. ОБЩИЕ ДАННЫЕ

Назначение:

Леса стоечные приставные хомутовые предназначены для размещения рабочих и материалов в зоне производства строительно-монтажных работ при возведении, реконструкции и ремонте зданий высотой до 40 м.

Леса используются при выполнении строительных работ, реставрации фасадов и помещений, и других работ.

НЕ нашли? Не то? Что вы ищете?

Наименование:

Леса стоечные приставные хомутовые ЛСПХ 2000-40.

Организация разработчик:

ООО “Строительные конструкции”.

Шифр проекта:

ЛСХ 002.00.000

Предприятие (организация) - изготовитель:

ООО “Строительные конструкции”. Лицензия на производство строительных конструкций и материалов ЛП СПб № от 01.01.2001 г.

Дата изготовления: “___” _____________ 20___ года.

Допускаемая температура окружающей среды ºС:

Леса изготовлены в климатическом исполнении У по ГОСТ при ограничении нижнего предела температур до -40ºС;

Нормы проектирования (СНиП, РТМ и др.):

ГОСТ “Средства подмащивания.”;

ГОСТ “Леса стоечные приставные для строительно-монтажных работ”;

СНиП “Безопасность труда в строительстве. Часть 1. Общие требования”;

Нормы изготовления (ГОСТ)

ГОСТ 12.3.003-86 «ССБТ Работы электросварочные. Требования безопасности»;

ГОСТ 3242-79 «Швы сварных соединений. Методы контроля качества»;

ГОСТ 5264-80 «Швы сварных соединений. Ручная электродуговая сварка. Основные типы и конструктивные элементы».


2. ХАРАКТЕРИСТИКИ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование показателей, единицы измерения

Значения

Максимальная высота лесов, м

Высота рабочего яруса, м

Шаг стоек вдоль стены, м

Расстояние между стойками перпендикулярно стене, м

Нормативная поверхностная нагрузка, кгс/м2

Допускается нагружать не более трех ярусов по вертикали при сплошной укладке настилов на всех ярусах

40,00

2,00

2,50

1,25

200,00 –

в соответствии с ГОСТ , по нормам СНиП III-4-80 и по схеме нагрузок лесов (Рис.1)

Примечание:

Элементы данных строительных лесов предназначены также для сборки лесов при каменной кладке стен зданий, высотой до 20 м с нагрузкой до 250 кг/м2 (по проекту 3316-1.00.000 ЦНИИ ОМТП) и для производства отделочных работ на фасадах зданий высотой до 60 метров с нагрузкой до 200 кг/м2 при шаге стоек вдоль стены 2 метра.

3. ДАННЫЕ О МАТЕРИАЛАХ НЕСУЩИХ (РАСЧЕТНЫХ) ЭЛЕМЕНТОВ.

Наименование элементов

Материал

Марка материала

НТД

Стойка

Связь

Поперечина

Патрубок стойки

Хомут строительный

Труба 48 х 3,5

ГОСТ

Труба 38 х 3,0

ГОСТ 8734-75

Полоса 6х45 (6х50)

ГОСТ 103-76

Ст3 сп5

ГОСТ 380-94

В-20

ГОСТ 1050-88

Ст3

ГОСТ 535-88

ГОСТ

ГОСТ 8733-87

ГОСТ

4. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

1. Леса стоечные приставные хомутовые соответствуют ТУ , рабочим чертежам и основным требованиям ГОСТ .

2. Проведены испытания статической нагрузкой...........................................................

Продолжительность испытания......................................................................................

3. Леса стоечные приставные хомутовые признаны годными для эксплуатации.

Гл. инженер

Начальник ОТК

5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ООО “Строительные конструкции” гарантирует соответствие лесов стоечных приставных хомутовых требованиям технических условий ТУ при соблюдении потребителем правил эксплуатации, транспортирования и хранения, установленных техническими условиями.

Гарантийный срок – 6 месяцев со дня ввода лесов в эксплуатацию, но не более 12 месяцев со дня получения изделия потребителем.

6. ПРИЛОЖЕНИЯ

Паспорт. Приложение 1

КОМПЛЕКТ ПОСТАВКИ НА ПЛОЩАДЬ ФАСАДА

ПЛОЩАДЬ ФАСАДА, М2

НАИМЕНОВАНИЕ

ОБОЗНАЧЕНИЕ

1500

1000

500

350

300

250

200

150

КОЛИЧЕСТВО ЭЛЕМЕНТОВ

Связь 5,2 м

08.000

360

240

119

84

72

60

48

36

Связь 3,6 м

ЛХ 002060

105

70

34

24

21

17

14

10

Стойка 4,0 м

ЛХ 002021

297

198

97

63

54

49

36

27

Полустойка 2 м

ЛХ 002020

30

20

13

11

10

8

6

5

Поперечина 2,2 м

ЛХ 002070

309

206

102

70

60

51

40

30

Подпятник

ЛХ 002030

30

20

20

14

12

10

8

6

Хомут жесткий

ЛХ 002080

1770

1180

590

413

354

296

236

178

Хомут поворотный

ЛХ 002090

60

40

20

12

11

10

8

6

Анкер

ЛХ 002015

123

82

41

28

24

20

16

12

Лестница

ЛХ 002050

19

19

9

7

6

5

4

3

РЕКОМЕНДУЕМОЕ КОЛИЧЕСТВО ЩИТОВ НАСТИЛА

Щит настила

ЛХ 002011

1125

750

375

280

225

188

150

112

1.  По соглашению с заказчиком допускается комплектация материальной части иного количественного объема.

2.  Допускается изготовление деревянных элементов лесов на другом предприятии по заказу потребителя.

Паспорт. Приложение 2

Паспорт. Приложение 3

Типовые монтажные схемы лесов
