ОПРОСНЫЙ ЛИСТ
Лебедка электрическая канатная т/у-0.5т
Дата: «____» _____________ 200__года Номер запроса: ____________________ Отправил: ________________________ _________________________________ Количество заказываемых лебедок ____ | Заказчик: ________________________________ Адрес: __________________________________ ________________________________________ Тел./факс: _______________________________ Электронная почта: _______________________ Контактное лицо _________________________ |
Основные технические данные и характеристики изделия | |
Скорость перемещения каната20 м\мин | Режим работы 3К |
Тяговое усилие 500 кг | Исполнение общепромышленное |
Канатоемкость барабана 10м х2 ряда | Категория У2(под навесом),У3(не отапливаемое помещение).У4(отапливаемое помещение) |
Канат 4,5-Г-ВК-Н-Р-Т-1770 ГОСТ 2688-80 L=25м | |
Полиспаст 2/2 | Температура окружающей среды от –20оС до +40оС |
Используемые электродвигатели: | |
Тип | АИР100L6Е |
Потребляемая мощность, кВт | 2,2 |
Исполнение | Общепромышленное |
Частота вращения, с-1 (об/мин) | 940 |
Напряжение, В | 380 |
Продолжительность включения, % п/мин | 25 |
Число включений в час | Не более 120 |
Степень защиты | IР54 ГОСТ |
Базовая комплектация (впишите или обведите нужное) | ||
Тяговое усилие при полиспасте 2/2 кг | 500 | Исполнение общепромышленное,() |
Скорость перемещения каната-м/мин | 20 | Температура окружающей среды от –20оС до +40оС. |
Длина каната м | 25 | Категории, У2(), У3().У4(). |
Потребляемая мощность, кВт | 2,2 | Режим работы 3К(). |
!!!Стоимость базовой комплектации согласно прайс листа!!! |
Варианты исполнения лебедки | ||||
Для эксплуатации при температуре от -400С до +400С. | Да() | Категория У1 | Плавный пуск остановка | Да() |
Нет() | Ручной привод | Нет() | ||
Взрывобезопасное,() | Пожаробезопасное,() | |||
Класс взрыв. зоны | В-Iа | Класс пожар. зоны (П-I); (П-II) | ||
Категор. взрыв. смеси | IIА;IIВ | Шкаф управления. | Радиоуправление | |
Температурный класс | Т1;Т2;Т3;Т4 | Пульт управления. | Грузовой блок | |
Дополнительные требования | |
Подпись заказчика, его должность и фамилия, печать предприятия | |
Примечание:
1. Дополнительные требования со стороны Заказчика, предъявляемые к конструкции и изготовлению лебедки должны быть отражены в приложении №___, которое является неотъемлемой частью договора.

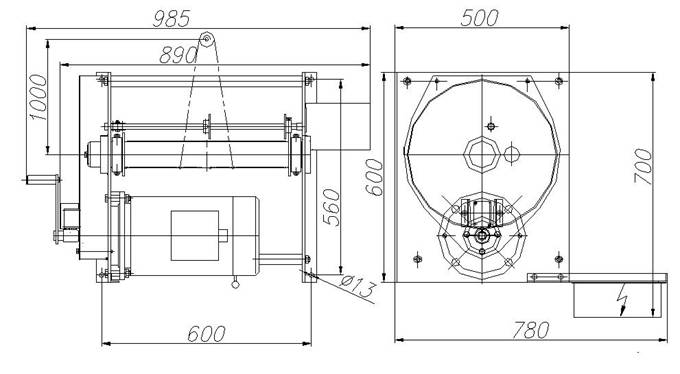

2. Геометрические параметры лебедки представлены в габаритном чертеже по приложению №___, которое является неотъемлемой частью договора.
3. Опросный лист должен быть оформлен в двух экземплярах. Один экземпляр остается у Заказчика, другой у предприятия-изготовителя (поставщика) лебедки.
