CLEANET 2278.1, 2279.1, CLEANET De Luxe 2278.0 и 2279.0: Инструкция по установке, вводу в эксплуатацию и пользованию

Инструкция по установке, вводу в эксплуатацию и пользованию.

CLEANET 2278.1, 2279.1

CLEANET De Luxe 2278.0

и 2279.0

1. Установка

Внимание: CLEANET поставьте осторожно на пол и ни в коем случае не передвигайте!

рис. D

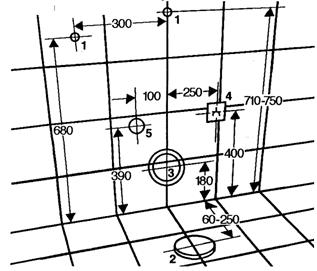

рис. A

1. Боковые присоединения - впуск (место подключения воды) (1), спуск , штепсель (4) и место отсоса (удаления неприятного запаха) (5) у напольного WC должны соответствовать рисунку А, у подвесного WC - рисунку В. Кроме того, необходим монтажный материал для подключения воды и угловой вентиль. Просим использовать угловой вентиль с сеткой для захвата примесей. Отсос неприятного запаха, штепсель и место подключения воды (PV) могут быть расположены направо или налево. WA может быть еще прикреплен сзади посередине.

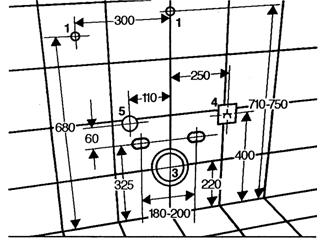

рис. B

2. Снять упаковку и поставить CLEANET на мягкую подкладку. Обертку сидения WC снять только перед вводом в эксплуатацию!

рис. C

3. Открыть на боку крышку тройного переключателя (рисунок С). Поворотные кнопки (6) и (7) отвинтить, снять 2 закрепляющие винты, снять крышку.

Обертку кнопки (8) отвинтить (рисунок D), потом вытянуть обертку с кнопкой. Снять керамическую крышку.

4. Приготовить WA на левой стороне или на правой стороне, или WA сзади, по выбору, с заранее установленным шлангом.

рис. E

5. Присоединить выпуск для напольного WC к загнутой выпускной трубе (см. рисунок Е), если выпуск вертикальный (без).
Номер 9009.2:мм
Номер 9009.2: мм
У WC с горизонтальным выпуском или у подвесного WC использовать обычные детали.
Для присоединения отсоса неприятного запаха (5) (рисунок А/В) подготовить необходимый соединяющий материал.

6. Временно передвинуть напольный CLEANET на место. Высверлить закрепляющие отверстия (Æ 80 мм), нанести

рис. F

выравнивающий материал на установочную поверхность, установить напольный CLEANET на место и потом зафиксировать при помощи приложенного к упаковке комплекта (9) (см. рисунок F).
Установить подвесное устройство CLEANET на заранее укрепленную в стене вкладную подставку.

7. Подключить воду. Не ломать гибкий шланг. Соблюдать промежуточные расстояния у впускного крана и выпускного гарнитура.

рис. G

8. Снять правую или левую сервисную крышку на душевом WC. Вытянуть электрический кабель 230 В для присоединения к эл. сети и опять установить крышку наместо.
Зафиксировать кабель при помощи полиамидной подкладки и латунной гайки М8 (10) на нижней стороне крепящего винта смывочного бачка (см. рисунок G).

2. ввод в эксплуатацию

Внимание: Положение "направо - налево" подразумевается, когда Вы стоите лицом к устройству CLEANET!

рис. H

1. Открыть блокирующий (закрывающий) клапан. Поворачивая установочными винтами на впускном кране установить контроль уровня воды на 0 литров (см. рисунок Н).

2. Включить контроль смывания при помощи кнопки (8), находящейся наверху на крышке смывочного бачка (см. рисунок D), два или три раза спустить воду. Проверить плотность всех соединяющих частей и свободное место для впускного крана и проверить выпускной гарнитур.

3. Установить и укрепить керамическую крышку, открыть прикрывающий колпак (см. рисунок С). Установить переключана "1". Поворотные кнопки установки силы водяной струи (5) установить на максимум. Регулятор температуры (7) установить на минимум!

рис. J

4. Включатель душа (13) налево на спинке сидения WC нажать и держать в нижнем положении (см. рисунок J). Первые 60 секунд пойдет воздух, только потом потечет вода. Чтобы не побрызгаться, держите ладонь перед отверстиями "сопел". Остановить душ, отпустив включаЭтот вариант допускается в соответствии с инструкцией по пользованию.
Только после этого установите регулятор температуры (7) на максимум, или на желаемое значение (см. рисунок С).

5. У исполнения Deluxe нажать включатель теплого воздуха (14) на спинке направо от сидения WC (см. рисунок K).

рис. K

6. На видное место поместить инструкцию по пользованию (самостоятельный лист).

7. Дистанционное управление. Поставляется по отдельному заказу. Инструкция по монтажу прилагается. Может быть включено согласно рисунку J и K.

3. установка рабочего режима

Управлять душем можно двумя способами:

Способ 1:

Кнопку держать нажатой так долго, как долго мы хотим, чтобы душ работал. Для этого на нижней стороне (нормальное исполнение) находится переключа, рисунок С.

Способ 2:

Душ включается коротким нажатием кнопки, при следующем нажатии работа душа останавливается автоматически через три минуты. Для этого необходимо переключить переключа, рисунок K вверх.

Для управления феном:

Нажать и отпустить кнопку (14). При повторном нажатии или через три минуты сушки фен выключается. Душевой WC CLEANET может быть использован как нормальный WC без душа и сушки теплым воздухом. В таком случае при смывании только нажмите кнопку наверху на крышке смывочного бачка (8) (см. рисунок D).

4. Неисправности и их устранение

Сопло не высовывается

Проверить напряжение на штепселе.

Действуйте согласно разделу ввод в эксплуатацию (пункт 4).

Сопло высовывается, но не подает воду

рис. L

Проверить, есть ли в бачке вода, потом действовать согласно разделу ввод в эксплуатацию (пункт 4). Если сопло высунулось, переключить переключасм. рисунок С) на "О". Сопло (15) останется в высунутом положении. Отвинтить сопло при помощи ключа (11 мм) и вычистить отверстия сопла (см. рисунок L). Сопло навинтить назад.

Душевой поршень остается в высунутом положении

рис. M

Отвинтить сопло, и слегка вставить (см. рисунок М) приспособление (16), которое находится в сервисном комплекте (см. рисунок С). Клозетом можно опять нормально пользоваться.

Сопло не высовывается / фен не работает

Главный переключатель переключить согласно рисунку С/11 на 0, подождать приблизительно 3 минуты, переключить главный переключатель обратно на "I".

При этой или других неполадках обратитесь к вашему специалисту!

До устранения неполадки пользуйтесь душевым WC как обычным WC.

На выпускном вентиле наблюдается утечка

Действуйте согласно разделу УСТАНОВКА (пункт 3).

Демонтировать выпускной кран и возобновить уплотнение. Крышку вернуть на место.

рис. O

5. Пользование и уход

CLEANET в принципе не нуждается в уходе. Чем чаще Вы им пользуетесь, тем реже у него встречаются неполадки. Мужчинам следует пользоваться устройством CLEANET только сидя.

CLEANET сделан из высококачественного фарфора и чистить его надо только обычными моющими средствами для WC. Сидение WC сделано из Дуропласта - его нельзя чистить механическими моющими средствами, но только жидкими. Сопло при каждом движении туда и обратно споласкивается водой и, поэтому оно остается постоянно чистым.

Не кладите никакие моющие средства в промывной бачок или на сопло!

Постановления по качеству Вы найдете в прилагаемой карте.

6. Замечания по безопасности

Внимание: Соблюдайте следующие указания. Они служат к защите устройства и Вашей безопасности.

1. Есть ли в семье дети

рис. N

а. Объясните детям, как пользоваться устройством

б. CLEANET - это не игрушка.

в. Объясните детям следующие рекомендации

2. Не вытягивать сопло и не давить на него (см. рисунок N)

3. Не хлопать крышкой и не обращаться с ней неосторожно (см. рисунок О)

Не наступать на сидение и не откладывать на него тяжелые предметы!

4. Не вытягивать электрический кабель (см. рисунок Р). Не погружать штепсель в воду!

5. В случае повреждения электрического кабеля, заменить его только оригинальным кабелем.

рис. P

6. Отводное сопло выполняет функцию отвода воздуха, поэтому его замена не допускается.

7. Прекращение эксплуатации

Если Вы не будете пользоваться WC некоторое время, например, при длительных поездках или во время отпуска, выключите устройство, и выньте кабель из розетки.

Для последующего ввода в эксплуатацию, засуньте штепсель в розетку, включите устройство, и нажмите смывание.

8. Гарантия

Постановления о гарантии Вы найдете в прилагаемом гарантийном паспорте.
