Устройство АС "ТВЕРЬ"

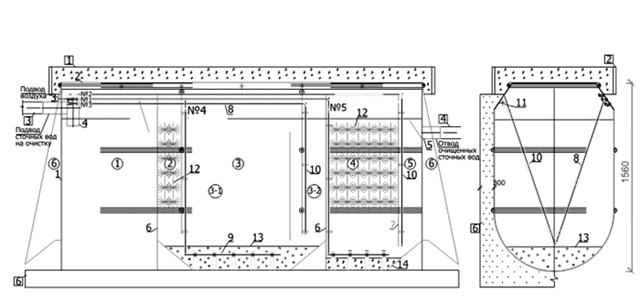

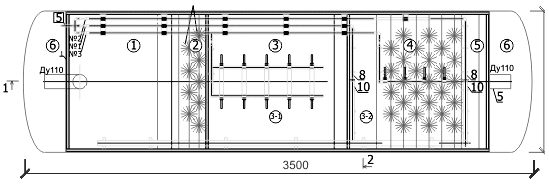

Установка биологической очистки сточных вод представляет собой емкость, разделенную внутренними перегородками, образующими секции:
Обозначения технологических Обозначение элементов установки:
емкостей и элементов корпуса: 1 - корпус
(цифры в кружках) 2 - утепленные крышки
1 - септическая камера 3 - воздушный патрубок
2 - анаэробный биореактор 4 - подводящий патрубок
3 - аэротенк-отстойник 5 - отводящий патрубок
3-1 - зона аэрации 6 - перегородки разделительные
3-2 - вторичный отстойник 7 - перегородки полупогруженные
4 - аэробный биореактор 8 - воздушные трубопроводы
5 - третичный отстойник 9 - аэраторы
6 - пригрузочные крылья 10 - эрлифты
Элементы обустройства: 11 - трубопровод осадка
и подсоединения 12 - ершовая насадка
(цифры в прямоугольниках) 13 - керамзитовая или щебеночная загрузка
1 - обсыпка керамзитовая или песчаная 14 - известково-щебеночная загрузка, щебень
2 - короб из антисептированных досок 15 - компрессор
3 - трубопровод подвода сточных вод Обозначения кранов:
4 - трубопровод отведения сточных вод №1 - эрлифт третичного отстойника
5 - трубопровод подвода воздуха №2 - аэрационные трубопроводы
6 - уплотненный песок №3 - эрлифт вторичного отстойника
№4 - аэрация в аэротенке
№5 - аэрация в аэробном биореакторе
В анаэробном и аэробном биореакторах устанавливается ершовая насадка (12). Донная часть аэротенка снабжена аэратором (9) и заполняется керамзитом, либо другим аналогичным материалом. Донная часть аэробного биореактора снабжена аэратором (9) и заполняется слоем известняка (14).
Аэротенк, вторичный отстойник, аэробный биореактор и третичный отстойник оборудованы трубной разводкой для подачи воздуха от компрессора.
Во вторичном и третичном отстойниках расположены эрлифты (10),соединенные трубопроводом осадка (11) с септической камерой для перекачки в нее избыточного ила.
Доступ к технологическим емкостям осуществляется сверху через теплоизоляционную крышку, состоящей из трех секций.
Воздух в систему аэрации и к эрлифтам подается компрессором (15), установленным на канализуемом объекте и соединенным с установкой воздушным трубопроводом из ПНД.
