Радіостанцій РЛ-2С

МІНІСТЕРСТВО ТРАНСПОРТУ ТА ЗВ’ЯЗКУ УКРАЇНИ

ДЕРЖАВНА АДМІНІСТРАЦІЯ

ЗАЛІЗНИЧНОГО ТРАНСПОРТУ УКРАЇНИ

УКРЗАЛІЗНИЦЯ

Головне управління автоматики, телемеханіки та зв’язку

ЦШ-0062

ЗАТВЕРДЖЕНО

Наказ Державної адміністрації

залізничного транспорту

України

від 09.№ 000 - ЦЗ

Технологічний процес

обслуговування та ремонту

радіостанцій

РЛ-2С

Київ 2010
ПЕРЕДМОВА

1 РОЗРОБЛЕНО ДП „НОВАТОР”, м. Хмельницький

2 РОЗРОБНИКИ ,

3 ПРИЙНЯТО ТА НАДАНО ЧИННОСТІ наказом Державної
адміністрації залізничного транспорту України від 09.07.2010
№ 000 - ЦЗ

4 УВЕДЕНО ВПЕРШЕ

ЗМІСТ

С.

1

Сфера застосування...………………………...........................

4

2

Нормативні посилання...........................................................

4

3

Познаки та скорочення...........................................................

5

4

Загальні положення...................................................................

7

5

Організація технічного обслуговування..........................

8

6

Вимоги безпеки.............................................................................

8

7

Порядок користування технологічними

картами …………………………………………………………….

9

8

Технологічні карти.....................................................................

11

ТК 01

Перевірка працездатності радіостанцій РЛ-2С КХ, УКХ …………..

11

ТК 02

Огляд і перевірка локомотивних пристроїв радіозв’язку.………....

14

ТК 03

Повна перевірка локомотивних пристроїв радіозв’язку.…………..

18

ТК 04

Перевірка параметрів прийомного тракту УКХ................................

22

ТК 05

Перевірка параметрів прийомного тракту КХ...................................

26

ТК 06

Перевірка параметрів передаючого тракту передавача УКХ.…….

30

ТК 07

Перевірка параметрів передаючого тракту передавача КХ.……....

34

ТК 08

Перевірка антенно-узгоджувального пристрою АСУ ……………..

37

ТК 09

Перевірка параметрів пульта управління (ПУ) радіостанцій
РЛ-2С ……………………………………………………………….....

39

ТК 10

Перевірка електричних параметрів блока живлення БПЛ..……….

45

ТК 11

Перевірка електричних параметрів блока живлення БПВ..……….

49

ТК 12

Перевірка електричних параметрів маніпулятора...…………..........

53

ТК 13

Огляд та перевірка параметрів антени УКХ .......................................

56

ТК 14

Перевірка параметрів плати управління (УУ) ...................................

58

Додаток А

Схеми підключення і схеми допоміжних пристроїв .............

59

Додаток Б

Алгоритм управління радіостанцією РЛ-2С..........................

68

Додаток В

Режим S-метра. Рівні корисного високочастотного сигналу на входах УКХ і КХ приймачів...............................................

74

Додаток Г

Вимірювальні прилади для перевірки і ремонту радіостанції РЛ-2С.………………………...............................

76

Додаток Д

Технологічні кабелі для перевірки радіостанцій РЛ-2С.......

80

Додаток Е

Таблиці частот. Таблиці відповідності частот випромінювання і номерів каналів для УКХ діапазону за номінальної частотної рознесеності між сусідніми каналами 25 кГц і 12,5 кГц..……………………….................

83

Додаток Ж

Комплект поставки сервісного обладнання для

перевірки і ремонту радіостанції РЛ-2С …...………..............

89

1 СФЕРА ЗАСТОСУВАННЯ

НЕ нашли? Не то? Что вы ищете?

Цей Технологічний процес обслуговування та ремонту радіостанцій РЛ-2С (далі – Технологічний процес) установлює періодичність, порядок та обсяги виконання основних видів робіт для утримання радіостанцій у справному стані, запобігання відмовам радіозв’язку. Технологічний процес розроблений відповідно до вимог Правил технічної експлуатації залізниць України і призначений для електромеханіків дистанцій сигналізації та зв’язку, які займаються обслуговуванням і ремонтом апаратури радіозв’язку, інженерно-технічних працівників служб сигналізації та зв’язку залізниць.

Вимоги Технологічного процесу обов’язкові для всіх працівників залізниць України, що здійснюють технічне обслуговування і ремонт апаратури радіозв’язку.

2 НОРМАТИВНІ ПОСИЛАННЯ

У цьому Технологічному процесі є посилання на такі нормативні документи:

ДСТУ 2708:2006 Метрологія. Повірка засобів вимірювальної техніки. Організація та порядок проведення

ДСТУ Метрологія. Калібрування засобів вимірювальної техніки. Основні положення, організація, порядок проведення та оформлення результатів

ДСТУ 4184:2003 Радіостанції з кутовою модуляцією суходільної рухомої служби

НПАОП 0.00-4.12-05 Типове положення про порядок проведення навчання і перевірки знань з питань охорони праці

НПАОП 40.1-1.21-98 Правила безпечної експлуатації електроустановок споживачів

НПАОП 60.1-1.48-00 Правила безпеки для працівників залізничного транспорту на електрифікованих лініях

Порядок проведення медичних оглядів працівників певних категорій. Затверджений наказом Міністерства охорони здоров’я України від 21.05.2007 № 246

Правила технічної експлуатації залізниць України, затверджені наказом Міністерства транспорту України від 20.12.1996 № 411, зареєстровані в Міністерстві юстиції України 25.02.1997 за № 50/1854 із змінами і доповненнями, внесеними наказами Міністерства транспорту України від 08.06.1998 року № 226, від 23.07.1999 року № 386, від 19.03.2002 року № 179, від 10.12.2003 року № 962

РМ 32 ЦШ 09.09-82 Устройства поездной радиосвязи. Технологический процесс обслуживания и ремонта (Пристрої поїзного радіозв’язку. Технічний процес обслуговування та ремонту)

ЦШ/0030 Правила безпечної експлуатації пристроїв автоматики, телемеханіки та зв’язку на залізницях України

ЦШ/0047 Інструкція з технічного обслуговування направляючих ліній (хвилеводів) поїзного радіозв’язку

ЦШ/0049 Інструкція з експлуатації засобів маневрового та гіркового радіозв’язку, пристроїв двостороннього паркового зв’язку

ЦШ/0052 Правила експлуатації поїзного радіозв’язку

ЦШ-0058 Правила організації та розрахунку мереж поїзного радіозв’язку

ЦШ/3775 Правила технической эксплуатации радиорелейных линий связи на железнодорожном транспорте (Правила технічної експлуатації радіорелейних ліній зв’язку на залізничному транспорті)

ЦШ/3944 Инструкция о порядке ввода в действие и эксплуатацию коротковолновой магистральной и дорожной радиосвязи на железных дорогах (Інструкція про порядок вводу в дію й експлуатацію короткохвильового магістрального та дорожнього радіозв’язку на залізницях)

ЦШ/4783 Правила и нормы по оборудованию магистральных и маневрових локомотивов, электро - и дизель-поездов средствами радиосвязи и помехоподавляющими устройствами (Правила та норми з обладнання магістральних і маневрових локомотивів, електро - і дизель-поїздів засобами радіозв’язку та протизавадними пристроями)

3 ПОЗНАКИ ТА СКОРОЧЕННЯ

АРУ	– автоматичне регулювання підсилення;
АСУ	– пристрій антенно-узгоджувальний;
АЧМХ	– амплітудно-частотна модуляційна характеристика;
АЧХ	– амплітудно-частотна характеристика;
БВГ	– блок виносного гучномовця;
БПВ	– блок живлення возивний;
БПЛ	– блок живлення локомотивний;
ВЧ	– висока частота;
ДСП	– черговий по станції;
ДУ	– дистанційне управління;
ЕРС	– електрорушійна сила;
ЖоКС	– жорстке коаксіальне з’єднання;
КВП	– контрольно-вимірювальний пункт;
КД	– конструкторська документація;
КЗ	– коротке замикання;
ККД	– коефіцієнт корисної дії;
КНС	– коефіцієнт нелінійних спотворень;
КП	– контрольний пункт;
КРП	– контрольно-ремонтний пункт;
КСХ	– коефіцієнт стоячої хвилі;
КХ	– короткі хвилі;
ЛАЗ	– лінійний апаратний зал;
ЛОК	– локомотив;
МТ	– мікротелефон;
НЧ	– низька частота;
ПГР	– пристрій гальванічної розв’язки;
ПЕОМ	– персональна електронно-обчислювальна машина;
ППУ	– пристрій приймально-передавальний;
ПР	– пристрій регулюючий;
ПРД	– передавач;
ПРЗ	– поїзний радіозв’язок;
ПРМД	– прийомопередавач;
ПУ	– пульт управління;
ПШ	– знедіювач шуму;
РЕМ	– керівник ремонтних робіт;
РСПР	– розпорядча станція поїзного радіозв’язку;
СІП	– сигнал вибіркового під’єднання;
СКП	– сигнал контролю під’єднання;
СР-34	– станція розпорядча;
СЦБ	– сигналізація, централізація та блокування;
ТВ	– технологічний випрямляч;
ТК	– технологічна карта;
ТНЦ	– локомотивний диспетчер;
ТП	– технологічний пристрій;
ТЧ	– тональна частота;
УКХ	– ультракороткі хвилі;
УП	– узгоджувальний пристрій;
УУ	– плата управління;
ХХ	– холостий хід.

4 ЗАГАЛЬНІ ПОЛОЖЕННЯ

Радіостанції Р22В‑РЛ-2С МБФИ.464424.000-00
ТУ У 32., Р22В - РЛ-2УС МБФИ.464424.000-01 ТУ У 32., Р20В - РЛ-2КС МБФИ.464424.000-02 ТУ У 32. установлюються на рухомих об’єктах залізничного транспорту, призначені для організації зв’язку між машиністом локомотива і поїзним диспетчером, черговим по станції, машиністами інших локомотивів, ремонтними групами та іншими категоріями абонентів. Радіостанції працюють у симплексному режимі.

Основними споживачами радіостанцій є підприємства залізничного транспорту України.

Радіостанції призначені для роботи при температурі навколишнього середовища від мінус 40 oC до плюс 50 oC, відносній вологості не більше 98 % при температурі не вище 25 oC.

Кліматичне виконання У, категорія 3 згідно з ГОСТ 15150.

Електроживлення радіостанцій здійснюється від бортової мережі постійного струму локомотива напругою від 43,2 В до 143 В (при використанні блока живлення БПЛ) або від 11 В до 31,2 В (при використанні блока живлення БПВ) з напругою пульсацій не більше 30 % на частоті 100 Гц.

Радіостанція забезпечує організацію зв’язку:

а) у симплексному режимі на будь-якому з тридцяти попередньо встановлених з 172 каналів у діапазоні метрових хвиль (УКХ) на частоті від 151,725 МГц до 156,000 МГц при номінальній рознесеності між сусідніми каналами 25 кГц (або з 343 каналів при номінальній рознесеності між сусідніми каналами 12,5 кГц);

б) у симплексному режимі в діапазоні гектометрових хвиль (КХ) на частоті 2,130 МГЦ або 2,150 МГц (для метро 2,444 МГц або 2,464 МГц) при номінальній рознесеності між сусідніми каналами 20 кГц.

У радіостанціях застосована частотна модуляція з передкорекцією 6 дБ/октаву в діапазоні 160 МГц і 3 дБ/октаву в діапазоні 2 МГц і післякорекцією мінус
6 дБ/октаву і мінус 3 дБ/октаву відповідно.

Номінальне значення ширини смуги пропускання приймачів радіостанцій на рівні мінус 6 дБ складає 15 кГц.

Номінальний хвильовий опір антенних вводів радіостанцій складає 50 Ом. Радіостанція призначена для роботи з несиметричними антенно-фідерними пристроями з номінальним хвильовим опором 50 Ом.

За кліматичними і механічними впливами радіостанції відповідають вимогам ГОСТ 16019 для апаратури п’ятої групи другого ступеня жорсткості.

За електричними параметрами радіостанції відповідають вимогам ДСТУ 4184 і ГОСТ 22579 для апаратури другого типу.

Складові частини, монтаж, комплектуючі вироби, органи управління та індикації, естетичне оформлення відповідають вимогам ОСТ 4 ГО.070.015.

Конструкція деталей і покриттів відповідає вимогам ОСТ 4 ГО.0,
ОСТ 107.9.3001, ОСТ 4 ГО.0, ГОСТ 23752.

Радіостанції складаються з уніфікованих блоків і відрізняються комплектністю, діапазоном частот, параметрами.

Цей Технологічний процес є основним нормативним документом, що визначає вимоги до організації технічного обслуговування і ремонту радіостанцій, підвищення надійності роботи і якості обслуговування на основі єдиного графіка технологічного процесу та скорочення трудових витрат експлуатаційного штату.

5 ОРГАНІЗАЦІЯ ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ

Технологічне обслуговування радіостанцій повинно виконуватись у повній відповідності до вимог Правил технічної експлуатації залізниць України, Інструкції з експлуатації засобів маневрового та гіркового радіозв’язку, пристроїв двостороннього паркового зв’язку ЦШ/0049, Інструкції з технічного обслуговування направляючих ліній (хвилеводів) поїзного радіозв’язку ЦШ/0047, Інструкції про порядок вводу в дію й експлуатацію короткохвильового магістрального та дорожнього радіозв’язку на залізницях ЦШ/3944, Правил та норм з обладнання магістральних і маневрових локомотивів, електро - і дизель-поїздів засобами радіозв’язку та протизавадними пристроями ЦШ/4783, Правил експлуатації поїзного радіозв’язку ЦШ/0052, Правил організації та розрахунку мереж поїзного радіозв’язку ЦШ-0058, цього Технологічного процесу і здійснюватись електромеханіками дистанцій сигналізації та зв’язку, які пройшли спеціальну підготовку, вивчили документацію на складові частини радіостанцій і вимірювальні прилади, що використовуються в процесі роботи.

Технічне обслуговування радіостанцій містить у собі дві групи робіт: поточне обслуговування, контроль на місцях установлення; ремонт та комплексну перевірку в умовах КП або КРП. Графік цих робіт складається відповідними працівниками служб сигналізації та зв’язку на основі зазначених керівних документів і цього Технологічного процесу.

Періодичність робіт, зазначених у технологічних картах цього Технологічного процесу, з отриманням статистики про відмови радіостанцій в процесі експлуатації може змінюватись Головним управлінням автоматики, телемеханіки та зв’язку.

6 ВИМОГИ БЕЗПЕКИ

При виконанні робіт згідно з цим Технологічним процесом кожен виконавець повинен дотримуватись вимог Правил безпечної експлуатації електроустановок споживачів НПАОП 40.1‑1.21‑98, Правил безпеки для працівників залізничного транспорту на електрифікованих лініях НПАОП 60.1‑1.48‑00, Правил безпечної експлуатації пристроїв автоматики, телемеханіки та зв’язку на залізницях України ЦШ/0030, інших діючих правил та інструкцій з охорони праці, пожежної безпеки і виробничої санітарії, встановлених для роботи, яка ним виконується. Робочі місця повинні бути забезпечені інструкціями з охорони праці, які діють на підприємстві для працівників відповідних професій та при виконанні окремих робіт.

Працівники дистанцій сигналізації та зв’язку, що обслуговують і ремонтують радіостанції, при прийнятті на роботу та періодично в процесі роботи повинні проходити навчання і перевірку знань згідно з вимогами Типового положення про порядок проведення навчання і перевірки знань з питань охорони праці НПАОП 0.00‑4.12‑05. Допуск до роботи без навчання і перевірки знань з питань охорони праці забороняється.

Усі інструменти та пристосування, що використовується в роботі, повинні бути перевірені й випробувані у встановлені нормативними документами терміни. Засоби вимірювальної техніки підлягають повірці або калібруванню відповідно до вимог ДСТУ 2708 і ДСТУ 3989 залежно від сфери застосування.

Увесь персонал, задіяний на обслуговуванні та ремонті радіостанцій, повинен мати відповідну виконуваним роботам групу з електробезпеки, у встановлені терміни проходити медичні огляди відповідно до “Порядку проведення медичних оглядів працівників певних категорій”, інструктажі з охорони праці при експлуатації електроустановок, теоретичне та практичне навчання способам надання першої медичної допомоги, прийомам звільнення від дії електричного струму, виконання штучного дихання і зовнішнього масажу серця.

7 Порядок користування Технологічними картами

Усі роботи з технічного обслуговування радіостанцій РЛ-2С повинні виконуватись за затвердженим планом-графіком технологічного процесу в обсязі та порядку, що передбачені цим Технологічним процесом.

У технологічних картах (ТК) наведені види робіт та їх виконавці, перераховані основні операції й послідовність їх виконання, наведені прилади, інструменти та матеріали, які необхідні при виконанні операцій, а також вказівки з використання контрольно-вимірювальної апаратури. При відсутності переліченої контрольно-вимірювальної апаратури можуть бути використані прилади інших типів, які мають аналогічні технічні характеристики. Перелік таких приладів має бути погоджений з Дорожнім центром стандартизації та метрології (ДорЦСМ) і затверджений начальником служби сигналізації та зв’язку.

ТК необхідно використовувати під час підготовки до роботи та в процесі роботи, а також для навчання обслуговуючого персоналу раціональній технології виконання робіт.

У ТК не враховані підготовчі та заключні роботи технічного обслуговування (прохід до місця роботи, підготовка приладів та інструменту тощо), але час на їхнє проведення необхідно враховувати в загальний час виконання робіт при складанні графіка технологічного процесу.

При складанні графіка технологічного процесу необхідно передбачити суміщення однорідних робіт з обслуговування, що передбачені різними ТК.

Результати виконання робіт за всіма ТК необхідно фіксувати в робочому журналі електромеханіка форми ШУ-74 (або ШУ-2 для лінійного електромеханіка) і детально – в робочих журналах вимірювань, які оформляють окремо для кожного типу радіостанцій, відповідно до контрольованих параметрів.

8 ТЕХНОЛОГІЧНІ КАРТИ

Укрзалізниця

ЦШ

Технологічна карта ТК 01

Радіостанція РЛ-2С

Найменування
робіт

Періодичність

Виконавець

Пункти, що виконуються

Перевірка працездатності радіостанцій

РЛ-2С КХ, УКХ

При проходженні локомотива через контрольний пункт радіозв’язку. Пункти 3, 4, 5 – за необхідністю

Електромеханік

контрольного пункту.

Працівник локомотивного депо

1 – 6

2 – 5

Вимірювальні прилади, інструмент, матеріали: контрольні радіостанції РЛ-2С КХ і УКХ діапазонів будь-яких типів з наявних на КП із комплектом радіовимірювальних приладів (вольтметр В7-26, осцилограф С1-94 або аналогічні).

1 Підготовка робочого місця

З’єднати прилади за схемою рисунка 1.

Рисунок 1 – Схема перевірки працездатності радіостанції

2 Відповідь на запит машиніста

Машиніст при здачі та прийомі локомотива або моторвагонного рухомого складу зобов’язаний перевірити роботу локомотивних радіостанцій КХ і УКХ діапазонів. Для цього він повинен послати виклик, натиснувши відповідну кнопку на пульті управління радіостанції КХ (УКХ) і голосом викликати електромеханіка КП. Черговий електромеханік КП повинен відповісти на виклик машиніста локомотива, дізнатись тип і номер локомотива (секції), прізвище машиніста, місце розміщення локомотива на період перевірки двох радіостанцій.

3 Контроль потужності, що випромінює передавач, девіації частоти й оцінки якості двостороннього зв’язку

Після відповіді машиніста на запит механік КП повинен заміряти за показаннями вольтметра постійного струму, під’єднаного між контактами
12 роз’єму Х1 „КОНТРОЛЬ” і корпусом, потужність, що випромінює передавач локомотивної радіостанції, а за розмахом амплітуди коливань на осцилографі, під’єднаному до контакту 13, оцінити значення девіації частоти, що виникає при передачі з мікрофона (голосом). У паузах між словами оцінити девіацію фоном і загальну якість диспетчерського радіозв’язку. Виміряна напруга повинна бути не менше значення, отриманого від передавача потужністю 8 Вт, який знаходиться в зоні перевірки радіозв’язку. Потужність передавача повинна бути в межах від
8 Вт до 12 Вт. Середнє значення девіації частоти передавача ∆f при роботі з мікрофона голосом повинне бути в межах від 0,7 кГц до 2 кГц, а для УКХ – від 1 кГц до 3 кГц. Паразитна частотна девіація (фон) передавача ∆f не повинен перевищувати 50 Гц (100 Гц для УКХ). В обох напрямках передача повинна бути розбірлива.

У паузах між словами оцінити девіацію фоном та загальну якість зв’язку.

Повторити перевірку для радіостанцій іншого діапазону.

4 Вимірювання девіації частоти передавача сигналами виклику

Попросити машиніста почергово натискати кнопки „ДНЦ”, „ЛОК”, „ДСП” і „РЕМ” радіостанції в КХ діапазоні. Наступні натискання робити після закінчення попереднього виклику. Під час передачі викликів із локомотива оцінити девіацію частоти передавача сигналом виклику за допомогою осцилографа на контакті 4 роз’єму „КОНТРОЛЬ” в блоці ПРМД контрольної радіостанції на КП.

Повторити вимірювання для радіостанцій в УКХ діапазоні.

Девіація частоти сигналами виклику повинна знаходитись у межах від 1,3 кГц до 3,0 кГц для радіостанцій в КХ діапазоні і від 3,0 кГц до 5,0 кГц для радіостанцій в УКХ діапазоні при номінальній рознесеності між сусідніми каналами 25 кГц (або від 1,5 кГц до 2,5 кГц при номінальній рознесеності між сусідніми каналами 12,5 кГц).

5 Контроль чутливості приймачів і проходження виклику в бік локомотива

Установити рівень вихідної потужності радіостанції КП (Р0‑Р7) відповідно до місця розміщення локомотива. Послати виклик ЛОК і потім голосом викликати машиніста локомотива, якого перевіряють. Якщо відповідь не поступає, то встановити вищий рівень вихідної потужності і виклик повторити.

Виклик у бік локомотива повинен пройти при потужності передавача КП, який забезпечує мінімально достатній сигнал на вході приймача локомотивної радіостанції відповідно до місця розміщення локомотива, встановленого затухання вхідного регулюючого подільника (для КХ діапазону) та встановленого рівня знедіювача шумів.

6 Фіксація результатів перевірки

Після закінчення перевірки повідомити машиністу про працездатність радіостанції та зробити відмітку щодо справності її дії заповненням відбитку штампа в журналі технічного стану локомотива ТУ-152 (далі журнал форми
ТУ-152).

Зробити запис про результати перевірки і вжиті заходи з усунення несправностей у контрольному журналі КП.

Примітка. Як контрольні радіостанції на КП можуть бути використані радіостанції 43РТС-А2-ЧМ або 42РТМ-А2-ЧМ (до терміну припинення їх експлуатації), відкалібровані згідно з додатком 1 „Технологічного процесу обслуговування і ремонту РМ 32 ЦШ 09.09-82”.

Укрзалізниця ЦШ	Технологічна карта ТК 02
Радіостанція РЛ-2С
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Огляд і перевірка локомотивних пристроїв радіозв’язку	При технічному обслуговуванні ТО-3 і поточних ремонтах	Електро-механік Електро-слюсар депо	1, 3, 5 – 8 2, 4

Вимірювальні прилади, інструмент, матеріали: комбінований електровимірювальний прилад (тестер), індикатор потужності або аналізатор ступеню узгодження АСС‑3 „Сандал” або MFJ‑259, ганчір’я, щіточки флейц, пломбувальні лещата, безкислотне мастило, фарба емалева.

1 Підготовка до роботи

Узгодити роботу з перевірки локомотивних пристроїв радіозв’язку з керівником ремонтних робіт. Переглянути записи машиністів про роботу радіозв’язку в журналі форми ТУ-152.

Перевірити наявність і відсутність пошкоджень пломб на пристроях радіозв’язку. Вжити заходів з усунення зазначених у журналі недоліків у роботі радіообладнання.

Замінити блоки, термін періодичної перевірки яких у КРП або КВП минає до наступної перевірки.

2 Перевірка стану антен

Вимкнути живлення радіостанцій. Із дотриманням усіх вимог правил охорони праці піднятись на дах локомотива й очистити ізолятори, перевірити кріплення антен.

Перевірити натяг антени КХ, розібрати з’єднання проводу антени КХ з прохідним ізолятором і дахом локомотива, очистити контактні поверхні від іржі та бруду. З’єднати провід антени з прохідним ізолятором і дахом локомотива, місце з’єднання захистити безкислотним мастилом.

В антені УКХ перевірити відсутність корозії на металевих покриттях, при необхідності пофарбувати антену. Між антеною і корпусом локомотива повинен бути надійний гальванічний контакт.

Перевірити кабелі на цілість, відсутність тріщин у гумових чохлах.

Примітка. Роботи на даху локомотива потрібно виконувати на неелектрифікованих коліях або на електрифікованих коліях, що відключені та заземлені.

3 Огляд і чистка радіостанції

Провести зовнішню чистку блоків радіостанції. Переконатись у справності амортизаційного пристрою.

Перевірити відсутність пошкоджень міжблочних кабелів, кріплення роз’ємів і заземлень. Оглянути маніпулятори і перевірити стан контактів тангент кожної радіостанції в обох кабінах локомотива. Переконатись у механічній справності елементів пультів управління: визивних кнопок, тримача маніпулятора тощо. Перевірити відповідність запобіжників їх номіналам. Запобіжники, які не відповідають номіналу, – замінити.

4 Перевірка напруги джерел живлення

При непрацюючому дизелі тепловоза, опущеному струмоприймачі (пантографі) електровоза та включених навантаженнях (струм не менше 10 А) перевірити вимірювальним приладом напругу акумуляторних батарей.

При працюючому дизелі тепловоза або піднятому струмоприймачі електровоза і увімкненому джерелі живлення перевірити вольтметром напругу мережі живлення.

Напруга мережі живлення повинна бути в межах ±20 % від номінального значення. При відхиленні напруги живлення за вказані допуски повідомити причетних працівників локомотивного депо.

Примітка. Працездатність радіостанції забезпечується при живленні від джерела постійного струму напругою від 43,2 В до 143 В при бортовій мережі локомотива 48 В, 75 В або 110 В (блок живлення локомотивний БПЛ) та від джерела постійного струму напругою від 11 В до 31,2 В при бортовій мережі
12 В або 24 В (блок живлення возивний БПВ).

5 Перевірка напруги живлення радіостанції

Перевірити напругу живлення кожної радіостанції комбінованим вимірювальним приладом (вольтметром постійного струму), для чого від’єднати роз’єм Х9 ППУ, включити джерело живлення і виміряти напругу між контактами 2 і 3 роз’єму “ВЫХОД” Х2 БПЛ (БПВ). Величина напруги повинна бути в межах (13,8 ± 0,69) В.

6 Настройка антенно-узгоджувального пристрою АСУ, контроль вихідної потужності передавача

Провести узгодження антени КХ з ППУ таким чином.

Установити кнопками “▲”, “▼” і “F” робочу частоту 2130 кГц, яка встановлюється при висвічуванні на цифровому табло цифри “1”.

6.1 Установити на АСУ перемикачі “S1” в положення “Іант.”, “S2” – “1А”, перемикачі “Ссв.1” – “Ссв.7” і “Сант.1” – “Сант.4” в ліве положення.

6.2 Увімкнути передавач натисканням тангенти.

6.3 Переключити перемикачі “Ссв.1”, “Ссв.2” праворуч. При цьому до центрального провідника коаксіального кабелю підключаються конденсатори
С3 – С12 сумарною ємністю 6200 пФ (кабель шунтується великою ємністю, завдяки чому забезпечується слабкий зв’язок передавача з антенним колом).

6.4 Провести настроювання антенного кола, використовуючи
конденсатор “ ” і конденсатори “Сант.1” – “Сант.4”, які підключаються переміщенням праворуч, по максимальному відхиленню стрілки індикаторного приладу:

а) спочатку установити ротор підстроєчного конденсатора
“ ” в середнє положення;

б) підключити “Сант.1” і спостерігати за положенням стрілки індикаторного приладу. Якщо стрілка відхилилась, то крутити ротор підстроєчного конденсатора викруткою з ізольованою ручкою, добитися максимального відхилення стрілки. Якщо максимальне відхилення досягається при повністю вивернутому роторі конденсатора “ ”, то підключити “Сант.2”, або “Сант.3”, “Сант.4”;

в) якщо максимальне відхилення стрілки досягається при повністю вкрученому роторі конденсатора “ ”, то перемикачами відключити додаткові конденсатори. Антенне коло буде настроєне в резонанс, якщо максимальне відхилення стрілки приладу досягнуто при проміжному положенні ротора конденсатора “ ”, яке відрізняється від крайніх.

6.5 Підібрати величину “Ссв.”, для чого необхідно відключити один із перемикачів “Ссв.1” або “Ссв.2” і підключити послідовно “Ссв.3” – “Ссв.7”, щоб добитися збільшення показників приладу. Оскільки конденсатори “Ссв.” входять в резонансний контур, то при зміні їх величини необхідно провести підстройку антенного контуру з допомогою конденсатора “ ”. При зашкалюванні стрілки індикатора необхідно перемикач “S2” перевести в положення “3 А”.

6.6 Перевести перемикач “S1” в положення “КСВ” і досягти конденсатором
“ ” мінімального значення індикатора.

Якщо стрілка індикатора знаходиться в межах 1/3 шкали, то необхідно переключити тумблер “S2” в положення “3 А”.

6.7 Після закінчення настроювання установити тумблер “S2” в положення “3А”, а тумблер “S1” – в положення “Іант.” і виключити передавач.

УВАГА! Для запобігання відмови підстроєчного конденсатора необхідно повороти вправо проводити викруткою до легкого упору з наступним крутінням назад не менше 1/4 оберту. Робочий хід ротора 10 мм.

Після проведення вказаних операцій радіостанція готова до роботи.

6.8 Перевірити КСХ антени КХ приладом MFJ-259, для чого під’єднати його до роз’єму АСУ, до якого під’єднується радіостанція.

6.9 Закрити кришку АСУ і закріпити її гвинтами.

6.10 Для радіостанцій УКХ і КХ діапазонів під’єднати між антеною і радіоблоком аналізатор ступеню узгодження АСС-3 або індикатор потужності. Увімкнути радіостанції в режим ПЕРЕДАЧА та перевірити потужність передавачів і КСХ антен.

Потужність передавачів КХ і УКХ діапазонів повинна бути не менше 8 Вт, а КСХ не більше 2,0.

Примітка 1. КСХ антени УКХ діапазону можна вимірювати приладом
MFJ-259.

Примітка 2. Не рекомендується проводити настроювання АСУ у приміщеннях з металевими стінами та дахом. За наявності таких приміщень настроювання рекомендується проводити після виводу локомотива або іншої рухомої одиниці, де встановлена радіостанція, на відкритий простір.

7 Перевірка працездатності локомотивних радіостанцій

Продовження перевірки роботи радіостанції проводити спільно з електромеханіком контрольного пункту, який зобов’язаний перевірити параметри радіостанції відповідно до методики, викладеної в ТК 01.

8 Оформлення результатів перевірки

У журналі технічного стану локомотива відмітити справність пристроїв радіозв’язку і дату перевірки, проставити штамп та підпис електромеханіка.

Укрзалізниця ЦШ	Технологічна карта ТК 03
Радіостанція РЛ-2С
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Повна перевірка локомотивних пристроїв радіозв’язку	При поточному ремонті локомотива ТР-3 (не рідше 1 разу за 1,5 роки)	Електромеханік Електрослюсар депо	1 – 5, 7 6 – при ремонтах локомотива 2, 6

Вимірювальні прилади, інструмент, матеріали: аналізатор ступеню узгодження АСС-3 „Сандал” або MFJ-259, мегомметр, мілівольтметр, вимірювач завад
SMV-11, SMV-8, ганчір’я, емалева або олійна фарба.

1 Чистка елементів радіостанції

Провести огляд, зовнішню і внутрішню чистку рами, блоків радіостанції. Оглянути стан роз’ємів і кріплень кабелів міжблочних з’єднань. Місця, схильні до корозії, старанно очистити від іржі, зафарбувати олійною або емалевою фарбою, змастити безкислотним мастилом.

2 Перевірка антен

Перевірку антен провести у відповідності з пунктами 2 і 6 ТК 02.

3 Вимірювання ізоляції міжблочних з’єднань

Виміряти опір ізоляції міжблочних і міжкабінних з’єднань радіостанції та відносно корпусу мегомметром, від’єднати попередньо кабелі від блоків радіостанції. Вимірювання ізоляції кожної жили провести відносно інших жил кабелю, з’єднаних із корпусом.

Опір ізоляції повинен бути не менше 0,5 МОм.

Примітка. Для запобігання пошкодження монтажу використовувати мегомметри з максимальною робочою напругою не вище 500 В.

4 Вимірювання наведеної напруги в жилах кабелю, що з’єднує радіостанцію з пультами управління

Наведену напругу виміряти на кабелі, що з’єднує радіостанцію з пультом управління у віддаленій від радіостанції кабіні локомотива. Для вимірювання одну з жил кабелю (див. схему з’єднань МБФИ.464424.000 Э4 з альбому схем на РЛ-2С), призначену для передачі НЧ сигналу (NH KV, NH UKV), з’єднати на роз’ємі пульта управління з корпусом через резистор опором 330 Ом (еквівалентний опір НЧ кіл пульта).

Для вимірювань мілівольтметр під’єднати між жилою кабелю на роз’ємі прийомопередавача і корпусом. За виміряне значення наведеної напруги прийняти стійке значення показань вольтметра при включеному допоміжному електрообладнанні локомотива.

На локомотивах з імпульсним регулюванням у високовольтних і низьковольтних колах наведену напругу потрібно вимірювати в тих режимах, коли працюють локомотивні пристрої імпульсного регулювання.

Наведену напругу необхідно виміряти на кабелях пультів радіостанцій КХ і УКХ діапазонів.

Наведена в колах радіостанції напруга не повинна перевищувати за рівнем
5 мВ.

5 Вимірювання рівня радіозавад у проводах мережі живлення

Перевірити наявність і правильність включення протизавадних пристроїв на локомотивах.

Вимірювання напруги завад провести при працюючому допоміжному (внутрішньому) електрообладнанні і максимальному струмі навантаження в колах управління локомотива. Для відліку прийняти відносно стійкі показання вимірювача завад. Різкі викиди стрілки приладу не враховувати. Виміряти фазні напруги радіозавад між кожним із проводів мережі живлення і корпусом локомотива (землею) незалежно від того, чи заземлений один із проводів, чи ні.

Результатом вимірювань вважати максимальне значення, отримане при вимірюванні на кожному проводі мережі.

Рівень завад у бортовій (низьковольтній) мережі рухомого складу, виміряний на затискачах блока живлення радіостанції, не повинен перевищувати для електровозів і електропоїздів 60 дБ (1000 мкВ); для тепловозів і дизель-поїздів
52 дБ (400 мкВ).

6 Настроювання протизавадних пристроїв

Вимірювання і настроювання можна проводити на електровозі в приміщенні депо (цеху) з опущеним струмоприймачем. Настроювання протизавадних пристроїв, які призначені для зниження рівня завад від струмоприймача, здійснюють за допомогою локомотивної радіостанції (рис. 2). Як індикатор настроювання використовують тестер з діодною приставкою.

Високочастотну напругу подати від передавача радіостанції коаксіальним кабелем з хвильовим опором 50 Ом. Довжину кабелю взяти з таким розрахунком, щоб його можна було прокласти від місця розташування радіостанції до найбільш віддаленого струмоприймача.

Протилежний від передавача кінець кабелю навантажити на резистор з опором 50 Ом і потужністю 10 Вт. Бажано резистор розмістити в ізольованій коробці. Там же слід розмістити гнізда 1, 2, 3 і 4 для під’єднання вимірювального приладу, конденсатор С1 ємністю 10 пФ і високочастотний діод D1 (наприклад, типу Д101, КД522 тощо). Оболонку кабелю з’єднати з затискачем, який при настроюванні надійно під’єднується до корпусу електровоза. Для під’єднання напруги високої частоти до лижі струмоприймача використати відрізок коаксіального кабелю довжиною від 2 м до 2,5 м. Напруга, яка виділяється на протизавадному контурі, детектується і подається на гнізда 3 і 4, де вимірюється приладом постійного струму.

За допомогою елементів настроювання слід досягнути максимального показання індикаторного приладу. Резистори R1 і R2 виключають вплив проводів під’єднання на настроювання контуру. Конструктивно елементи R1, R2, D2 і С2 розміщують у другій коробці, виготовленій з ізоляційного матеріалу. Там же обробляють кінець кабелю приєднання. До загальної точки резисторів R1 і R2 потрібно припаяти відрізок проводу довжиною від 10 см до 20 см, який закінчується затискачем типу „крокодил”. За допомогою цього затискача вимірювальну схему під’єднати до лижі струмоприймача.

Рисунок 2 – Схема настроювання протизавадних

пристроїв для зниження рівня завад від струмоприймача

Як приклад, наводиться порядок настроювання протизавадної схеми електровоза ВЛ10. Перед настроюванням струмоприймач підняти і зафіксувати в робочому положенні; зняти кожух із контуру з розподільчим конденсатором і під’єднати вимірювальне коло, під’єднати затискач до лінії струмоприймача і корпусу, при цьому переконатись, що забезпечується надійний контакт; увімкнути радіостанцію на передачу (2130 кГц, канал 1) та проконтролювати значення високочастотної напруги за показаннями приладу, увімкнутого в гнізда 1 і 2. Якщо контроль здійснювати приладом типу Ц4 кОм на 1 В), то показання приладу складуть від 16 В до 22 В. Увімкнути вимірювальний прилад у гнізда 3 і 4 та налаштувати його за допомогою підстроювального конденсатора. Настроювання ведеться за найбільшими показаннями вольтметра. Якщо найбільші показання одержані при найменшій ємності підстроювального конденсатора, то необхідно включити частину котушки, тобто поставити перемичку між обкладками конденсаторів до контактів 2 і знову провести настроювання. Настроювання вважається завершеним, коли найбільше показання приладу відповідає проміжному положенню підстроювального конденсатора. Для запобігання розрегулювання контуру положення ротора підстроєчного конденсатора зафіксувати фарбою. Під час настроювання до струмоприймача торкатися не можна.

Настроювання протизавадних пристроїв на електровозах постійного струму типу ЧС потрібно здійснювати аналогічно.

Настроювання загороджувальних контурів для електровозів змінного струму провести аналогічно, використовуючи локомотивну радіостанцію, або генератор стандартних сигналів і високочастотний мілівольтметр.

7 Перевірка радіостанцій

Перевірити напругу бортових джерел живлення локомотива (пункт 4 ТК 02), настроювання АСУ (пункт 6 ТК 02), перевірити роботу й основні параметри радіостанції діапазонів КХ і УКХ (пункти 3, 4, 5 ТК 01).

Результати перевірки оформити відповідними записами в журналах.

Укрзалізниця ЦШ	Технологічна карта ТК 04
Радіостанція РЛ-2C
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка параметрів прийомного тракту УКХ	Один раз на 12 місяців. Після ремонту та у разі необхідності	Електромеханік КРП	1 – 9

Перевірку прийомного тракту УКХ радіостанції РЛ-2C проводити на технологічній радіостанції в складі контрольного блока ППУ з використанням стенда контролю радіостанції РЛ-2С МБФИ.464974.000.

1 Підготовка робочого місця

З’єднати прилади за схемою додатка А3. Під’єднати блок ППУ до технологічного кабелю, зняти кришки, замінити прийомопередавач контрольного блока на прийомопередавач, який потрібно перевірити.

2 Перевірка працездатності синтезатора частоти

Увімкнути радіостанцію в діапазон УКХ і в режим ПРИЙОМ натисканням кнопок “ВКЛ./ВЫКЛ.” і “ДЕЖ.” – на пульті управління (ПУ), індикатор “ПРМ” світиться зеленим світлом. На індикаторі пульта контролю радіостанцій при цьому висвітлюється номер робочого каналу. Індикатор “АВАРИЯ” не світиться. Індикатор VD1 на платі синтезатора не світиться – може мигнути тільки при переключенні частоти або при переході з режиму ПРИЙОМ в режим ПЕРЕДАЧА і навпаки. При несправностях синтезатора висвічується індикатор “АВАРИЯ” або мигає.

3 Перевірка чутливості приймача

Перевірку чутливості приймача при відношенні сигнал/шум
12 дБ проводити за схемою рисунка А.3. До гнізд “НЧ БВГукв” і корпусу стенда контролю підключити вимірювач нелінійних спотворень С6-11.

Увімкнути радіостанцію в режим ПРИЙОМ натисканням кнопок “ВКЛ./ВЫКЛ.” і “ДЕЖ.” – на пульті управління (ПУ), індикатор “ПРМ” світиться зеленим світлом. Із ВЧ-генератора Г4-164 подати частотномодульований сигнал частотою перевіряємого каналу з такими параметрами:

а) рівень – 0,5 мВ;

б) частота модуляції – 1000 Гц;

в) девіація частоти – 3 кГц для радіостанції УКХ діапазону при номінальній рознесеності між сусідніми каналами 25 кГц (або 1,5 кГц при номінальній рознесеності між сусідніми каналами 12,5 кГц).

Далі за текстом – стандартний випробувальний сигнал.

Установити на виході ВЧ-генератора таку напругу, при якій відношення сигнал/шум складає 12 дБ, що відповідає 25 % нелінійних спотворень.

Чутливість приймача визначити як показання каліброваного атенюатора вихідної напруги ВЧ-генератора з урахуванням ослаблення випробувального навантаження. Якщо при цьому вихідна потужність виявиться нижче
0,5 номінальної, то за чутливість приймача приймають той мінімальний рівень сигналу з ВЧ-генератора, при якому вихідна потужність приймача дорівнює
0,5 номінального значення вихідної потужності.

Для радіостанції УКХ діапазону встановити на пульті управління ПУ на табло індикації 92 канал.

Кнопкою “ВКЛ./ ВЫКЛ.” на пульті управління ПУ вимкнути і знову увімкнути радіостанцію. Проводити вимір чутливості для 92 каналу та аналогічно для 93 і 132 каналів.

Примітка. При проведенні виміру чутливості знедіювач шуму повинен бути виключеним.

Радіостанція пройшла перевірку, якщо чутливість приймача при відношенні сигнал/шум 12 дБ становить не більше 0,3 мкВ.

4 Вимірювання коефіцієнта нелінійних спотворень

Увімкнути радіостанцію на будь-якому робочому каналі. Налаштувати генератор ВЧ на цю частоту, встановити ЧМ-сигнал, модульований частотою 1 кГц з девіацією 3 кГц та рівнем виходу 0,5 мВ для радіостанції УКХ діапазону при номінальній рознесеності між сусідніми каналами 25 кГц (або 1,5 кГц при номінальній рознесеності між сусідніми каналами 12,5 кГц). Перевірити величину коефіцієнта нелінійних спотворень на клемах “НЧ БВГукв” або “НЧ ГГ” стенда контролю, яка не повинна перевищувати 5 %.

5 Перевірка АЧХ приймача

Перевірку відхилу амплітудно-частотної характеристики (АЧХ) приймача проводити на будь-якому каналі за схемою

рисунка А.3. До гнізд “НЧ БВГ” і " " стенда контролю підключити низькочастотний мілівольтметр В3-57. Увімкнути радіостанцію в режим ПРИЙОМ. На вхід приймача подати стандартний випробувальний сигнал. Зменшити девіацію частоти вхідного сигналу до 1 кГц для радіостанції УКХ діапазону при номінальній рознесеності між сусідніми каналами 25 кГц (або
0,5 кГц при номінальній рознесеності між сусідніми каналами 12,5 кГц) і виміряти напругу U1 на виході приймача.

Підтримуючи девіацію і рівень вхідного сигналу постійними, встановити послідовно частоту модуляції рівною 300 Гц, 500 Гц, 2000 Гц, 3000 Гц і виміряти вихідну напругу Ui.

Обчислити відношення напруги Ni в децибелах за формулою:

Ni = 20lg (Ui/U1) (1)

або N = Uf – U1000 , (2)

де: Uf – виміряне значення напруги в децибелах;

U1000 – напруга на частоті 1000 Гц в децибелах.

Відхил виміряної АЧМХ від характеристики з післякорекцією мінус
6 дБ/октаву обчислити, як різницю між отриманим значенням Ni і стандартним значенням Nст, зазначеним в таблиці 1 з післякорекцією мінус 6 дБ/октаву.

Таблиця 1 – Значення N ст. з післякорекцією мінус 6 дБ/октаву

Частота модуляції, Гц	300	500	1000	2000	3000
Nст, дБ	+10,4	+6,0	0	-6,0	-9,6

Радіостанція пройшла перевірку, якщо відхилення амплітудно-частотної характеристики (АЧХ) приймача відповідає вимогам. Відхилення АЧХ повинно бути в межах від –3 дБ до +1,5 дБ.

6 Перевірка мінімального порогу спрацювання знедіювача шуму і ефективність його роботи

Увійти в режим програмування та встановити мінімальний поріг спрацювання знедіювача шуму ПШ-0. Вийти з режиму програмування. На частоті будь-якого робочого каналу подати на вхід радіостанції сигнал модульований частотою 1 кГц і девіацією 3 кГц для радіостанції УКХ діапазону при номінальній рознесеності між сусідніми каналами 25 кГц (або 1,5 кГц при номінальній рознесеності між сусідніми каналами 12,5 кГц) рівний чутливості. При включеному знедіювачі шуму зменшити рівень несучої з ВЧ-генератора до зникнення сигналу в гучномовці. Рівень сигналу, при якому спрацьовує знедіювач шуму, зафіксувати за показаннями вихідного подільника генератора ВЧ. Рівень спрацювання повинен бути нижче рівня чутливості.

Установити максимальний рівень спрацювання знедіювача шуму натисканням кнопок “F” і “РЕМ” та “▲” на пульті управління і повторити викладені вище операції для визначення максимального порога спрацювання знедіювача шуму.

Після закінчення перевірки встановити мінімальний рівень

спрацювання знедіювача шуму натисканням кнопок “F” і “РЕМ” та “▼” на пульті управління.

Відношення максимального рівня спрацювання знедіювача шуму до мінімального рівня спрацювання в децибелах характеризує ефективність роботи знедіювача шуму.

Радіостанція пройшла перевірку, якщо максимальний рівень спрацювання знедіювача шуму дорівнює не менше 12 дБ, мінімальний рівень спрацювання не вище рівня чутливості, а ефективність його роботи не менше 50 дБ.

7 Перевірка рівня фону та шуму приймача

Перевірку рівня фону та шуму приймача провести на будь-якому каналі за схемою рисунка А.3. До гнізд “НЧ ГГ” і “ ” стенда контролю підключити низькочастотний мілівольтметр В3-57. Допускається підключати його через смуговий фільтр.

Увімкнути радіостанцію в режим ПРИЙОМ. На вхід приймача подати стандартний випробувальний сигнал. Збільшити його рівень до 1 мВ і виміряти вихідну напругу U1. Вимкнути модуляцію ВЧ-генератора Г4-164 і виміряти залишкову вихідну напругу U2.

Рівень фону Lф приймача обчислити в децибелах за формулою:

Lф = 20lg(U2/U1) (3)

Радіостанція пройшла перевірку, якщо рівень фону та шуму приймача не більше мінус 40 дБ.

8 Перевірка частоти передавача

Під’єднати частотомір до роз’єму “ПРД УКВ” і перевести перемикач “SA3” в положення “ПРД” стенда контролю, перевести радіостанцію в режим ПЕРЕДАЧА та виміряти робочу частоту передавача на будь-якому каналі. Відхилення частоти передавача повинно бути не більше ±2 кГц від робочої частоти радіостанції.

9 Оформлення результатів перевірки

Результати перевірки оформити записами в журналі.

Укрзалізниця ЦШ	Технологічна карта ТК 05
Радіостанція РЛ-2C
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка параметрів прийомного тракту КХ	Один раз на 12 місяців. Після ремонту та у разі необхідності	Електромеханік КРП	1 – 9

Перевірку прийомного тракту КХ радіостанції РЛ-2C проводити на технологічній радіостанції в складі контрольного блока ППУ з використанням стенда контролю радіостанції РЛ-2С МБФИ.464974.000.

1 Підготовка робочого місця

З’єднати прилади за схемою додатка А.2. Під’єднати блок ППУ до технологічного кабелю, зняти кришки, замінити прийомопередавач контрольного блока на прийомопередавач, який потрібно перевірити.

2 Перевірка працездатності синтезатора частоти

Увімкнути радіостанцію КХ діапазону в режим ПРИЙОМ натисканням кнопок “ВКЛ./ВЫКЛ.” і “ДЕЖ.” – на пульті управління (ПУ), індикатор “ПРМ” світиться зеленим світлом. На індикаторі пульта контролю радіостанції при цьому висвітлюється номер робочого каналу. Індикатор “АВАРИЯ” не світиться. Індикатор VD11 на платі синтезатора не світиться – може мигнути тільки при переключенні частоти або при переході з режиму ПРИЙОМ в режим ПЕРЕДАЧА і навпаки.

При несправностях синтезатора висвічується або мигає індикатор “АВАРИЯ”.

3 Перевірка чутливості приймача

Перевірку чутливості приймача при відношенні сигнал/шум
12 дБ проводити за схемою рисунка А.2. До гнізд “НЧ БВГкв” і корпус стенда контролю підключити вимірювач нелінійних спотворень С6-11.

а) рівень – 0,5 мВ;

б) частота модуляції – 1000 Гц;

в) девіація частоти – 1,5 кГц для радіостанції КХ.

Далі за текстом – стандартний випробувальний сигнал.

Чутливість приймача визначити як показання каліброваного атенюатора вихідної напруги ВЧ-генератора з врахуванням ослаблення випробувального навантаження. Якщо при цьому вихідна потужність виявиться нижче
0,5 номінальної, то за чутливість приймача прийняти той мінімальний рівень сигналу з ВЧ-генератора, при якому вихідна потужність приймача дорівнює
0,5 номінального значення вихідної потужності.

Для радіостанції КХ діапазону встановити на пульті управління ПУ на табло індикації канал 2.

Кнопкою “ВКЛ./ ВЫКЛ.” на пульті управління ПУ вимкнути і знову увімкнути радіостанцію. Провести вимір чутливості для каналу 2.

Примітка. При проведенні вимірів чутливості знедіювач шуму повинен бути виключений, а потенціометр R20 “ОСЛАБЛЕНИЕ” виведений в крайнє праве положення.

Радіостанція пройшла перевірку, якщо чутливість приймача при відношенні сигнал/шум 12 дБ становить не більше 5,0 мкВ.

4 Вимірювання коефіцієнта нелінійних спотворень

Увімкнути радіостанцію на будь-якому робочому каналі. Налаштувати генератор ВЧ на цю частоту, встановити ЧМ-сигнал, модульований частотою 1 кГц з девіацією 1,5 кГц та рівнем виходу 0,5 мВ. Перевірити величину коефіцієнта нелінійних спотворень на клемах “НЧ БВГкв” або “НЧ ГГ” стенда контролю, яка не повинна перевищувати 5 %.

5 Перевірка АЧХ приймача

Перевірку відхилу амплітудно-частотної характеристики (АЧХ) приймача провести на будь-якому каналі за схемою рисунка А.2. До гнізд “НЧ БВГ” і " " стенда контролю підключити низькочастотний мілівольтметр В3-57. Увімкнути радіостанцію в режим ПРИЙОМ. На вхід приймача подати стандартний випробувальний сигнал. Зменшити девіацію частоти вхідного сигналу до 0,5 кГц для радіостанції КХ діапазону і виміряти напругу U1 на виході приймача.

Обчислити відношення напруги Ni в децибелах за формулою:

Ni = 20lg (Ui/U1) (4)

або N = Uf – U1000 , (5)

де: Uf – виміряне значення напруги в децибелах;

U1000 – напруга на частоті 1000 Гц в децибелах.

Відхил виміряної АЧМХ від характеристики з післякорекцією мінус
3 дБ/октаву обчислити як різницю між отриманим значенням Ni і стандартним значенням Nст, зазначеним у таблиці 2 з післякорекцією мінус 3 дБ/октаву.

Таблиця 2 – Значення N ст. з післякорекцією мінус 3 дБ/октаву

Частота модуляції, Гц	300	500	1000	2000	3000
Nст, дБ	+5,2	+3,0	0	-3,0	-4,8

Радіостанція пройшла перевірку, якщо відхил амплітудно-частотної характеристики (АЧХ) приймача відповідає вимогам. Відхилення АЧХ повинно бути в межах від –3 дБ до +1,5 дБ.

6 Перевірка мінімального порогу спрацювання знедіювача шуму і ефективність його роботи

Увійти в режим програмування та встановити мінімальний поріг спрацювання знедіювача шуму ПШ-0. Вийти з режиму програмування. На частоті будь-якого робочого каналу подати на вхід радіостанції сигнал модульований частотою 1 кГц і девіацією 1,5 кГц рівний чутливості. При включеному знедіювачі шуму зменшити рівень несучої з ВЧ-генератора до зникнення сигналу в гучномовці. Рівень сигналу, при якому спрацьовує знедіювач шуму, зафіксувати за показаннями вихідного подільника генератора ВЧ. Рівень спрацювання повинен бути нижче рівня чутливості.

Після закінчення перевірки встановити мінімальний рівень спрацювання знедіювача шуму натисканням кнопок “F” і “РЕМ” та “▼” на пульті управління.

Радіостанція пройшла перевірку, якщо максимальний рівень спрацювання знедіювача шуму дорівнює не менше 14 дБ, мінімальний рівень спрацювання не вище рівня чутливості, а ефективність його роботи не менше 50 дБ.

7 Перевірка рівня фону та шуму приймача

Перевірку рівня фону та шуму приймача провести на будь-якому каналі за схемою рисунка А.2. До гнізд “НЧ ГГ” і “ ” стенда контролю підключити низькочастотний мілівольтметр В3-57. Допускається підключати його через смуговий фільтр.

Рівень фону Lф приймача обчислити в децибелах за формулою:

Lф = 20lq(U2/U1) (6)

Радіостанція пройшла перевірку, якщо рівень фону та шуму приймача не більше мінус 40 дБ.

8 Перевірка частоти передавача

Під’єднати частотомір до роз’єму “ПРД КВ” і перевести перемикач “SA4” в положення “ПРД” стенда контролю, перевести технологічну радіостанцію в режим ПЕРЕДАЧА та виміряти робочу частоту передавача на будь-якому з каналів. Відхилення частоти передавача повинно бути не більше ±0,02 кГц від робочої частоти радіостанції.

9 Оформлення результатів перевірки

Результати перевірки оформити записами в журналі.

Укрзалізниця ЦШ	Технологічна карта ТК 06
Радіостанція РЛ-2С
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка параметрів передаючого тракту передавача УКХ	Один раз на 12 місяців. Після ремонту та у разі необхідності	Електромеха-нік КРП	1 – 7

Зібрати схему для перевірки і вимірювання параметрів передавача УКХ згідно з рисунком А.3. Вимірювальні прилади згідно зі схемою.

1 Перевірка вихідної потужності

Перевірку потужності носійної частоти передавача проводити за схемою рисунка А.3. До антенного вводу приймально-передавального пристрою (ППУ) замість випробувального навантаження підключити вимірювач потужності
М3-56. Низькочастотний генератор не вмикати, тобто носійна частота передавача не модулюється. Увімкнути радіостанцію включенням перемикача “ВКЛ./ВЫКЛ.” і кнопки “ДЕЖ.” на ПУ, при цьому на пульті повинен засвітитися індикатор включення “ПРМ”.

Примітка. При вмиканні радіостанції УКХ діапазону (натиснути на кнопку “УКВ”) на ПУ засвітиться індикатор “ПРМ УКВ” і також номер каналу на цифровому індикаторі.

На стенді контролю встановити тумблер “ТНГ” в положення “ВКЛ.”. При цьому радіостанція переходить у режим ПЕРЕДАЧА, а на пульті управління ПУ засвітиться індикатор “ПРМ” червоним світлом (ПЕРЕДАЧА).

Час безперервної роботи передавача – 1 хв., після чого радіостанція автоматично переходить у режим ПРИЙОМ.

Для продовження роботи передавача необхідно тумблер “ТНГ” на стенді контролю встановити в положення “ВЫКЛ.”, а потім знову в положення “ВКЛ.”.

Виміряти потужність носійної частоти передавача вимірювачем потужності М3-56.

Подальша перевірка відноситься до радіостанції УКХ діапазону.

Тумблер “ТНГ” переключити в положення “ВЫКЛ.”, на табло індикації пульта управління ПУ виставити 86 канал, тумблер “ТНГ” знову встановити в положення “ВКЛ.” і повторити вимір потужності для 86-го каналу. Аналогічно виміряти потужність на 132-му каналі зв’язку.

Радіостанція пройшла перевірку, якщо виміряна потужність носійної частоти передавача дорівнює (10 ± 1,2) Вт.

При відсутності вимірювача потужності М3-56 до антенного вводу ППУ підключити випробувальне навантаження і вольтметром виміряти напругу на виході передавача.

Обчислити вихідну потужність за формулою:

P=U2/R, (7)

де R – опір навантаження 50 Ом,

U – виміряна вольтметром напруга.

2 Перевірка відхилу АЧМХ передавача

Перевірку відхилу АЧМХ передавача від характеристики з передкорекцією проводити за схемою рисунка А.3, на будь-якому каналі. Увімкнути радіостанцію в режим ПЕРЕДАЧА. Від НЧ-генератора подати сигнал частотою 1000 Гц, що забезпечує девіацію частоти Д1=1 кГц для радіостанції УКХ діапазону при номінальній рознесеності між сусідніми каналами 25 кГц (або
0,5 кГц при номінальній рознесеності між сусідніми каналами 12,5 кГц).

На вимірювачі модуляції СК3-45 установити смугу НЧ
(0,02 – 20) кГц.

Підтримуючи постійним рівень вхідного сигналу, виміряти девіацію частоти Ді на таких частотах: 300 Гц, 500 Гц, 2000 Гц і 3000 Гц.

Обчислити відношення девіації N в децибелах за формулою:

N = 20 lg (Ді /Д1) , (8)

де Д1 – девіація на частоті 1 кГц, а Ді – виміряна девіація.

Відхил вимірів АЧМХ від характеристики з передкорекцією визначити, як різницю між отриманим значенням і стандартним значенням Nст, зазначеним у таблиці 3 для передкорекції 6 дБ/октаву для радіостанцій УКХ діапазону.

Таблиця 3 – Значення Nст. з передкорекцією 6 дБ/октаву

Частота модуляції, Гц	300	500	1000	2000	3000
Nст, дБ	-10,4	-6,0	0	6,0	9,6

Радіостанція пройшла перевірку, якщо відхил АЧМХ передавача від характеристики з передкорекцією в межах від 1,5 дБ до мінус 3 дБ.

3 Перевірка коефіцієнта нелінійних спотворень передавача

Перевірку коефіцієнта нелінійних спотворень передавача проводити на будь-якому каналі. Виконати роботу за пунктом 1. Домігшись девіації частоти 3 кГц для радіостанції УКХ діапазону при номінальній рознесеності між сусідніми каналами 25 кГц (або 1,5 кГц при номінальній рознесеності між сусідніми каналами 12,5 кГц).

Виміряти коефіцієнт нелінійних спотворень вимірювачем нелінійних спотворень С6-11, який включений за схемою рисунка А.3.

Радіостанція пройшла перевірку, якщо коефіцієнт нелінійних спотворень передавача не перевищує 5 %.

4 Перевірку максимальної девіації частоти передавача

Перевірку максимальної девіації частоти передавача проводити на будь-якому каналі за схемою рисунка А.3. Установити на вимірювачі модуляції СК3-45 смугу НЧ (0,02 – 20) кГц. За методикою пункту 1 увімкнути радіостанцію в режим ПЕРЕДАЧА, з НЧ-генератора подати сигнал частотою 1000 Гц і визначити рівень, при якому девіація частоти дорівнює 3 кГц для радіостанції УКХ діапазону. Збільшити отриманий рівень вхідного сигналу на 10 дБ. Підтримуючи рівень сигналу, що модулює, постійним, змінити його частоту від 300 Гц до 3000 Гц, і виміряти девіацію частоти передавача. Максимальну девіацію частоти передавача визначити, як найбільше значення девіації, отримане в даному діапазоні звукових частот.

Радіостанція пройшла перевірку, якщо величина максимальної девіації частоти передавача не більше 5,0 кГц для радіостанції УКХ діапазону при номінальній рознесеності між сусідніми каналами 25 кГц (або 2,5 кГц при номінальній рознесеності між сусідніми каналами 12,5 кГц).

5 Перевірка девіації частоти передавача від сигналів виклику

Перевірку девіації частоти передавача від сигналів виклику проводити на будь-якому каналі за схемою рисунка А.3. НЧ-генератор не включати. На вимірювачі модуляції СК3-45 установити смугу НЧ (0,02 – 20) кГц.

За методикою пункту 1 увімкнути радіостанцію в режим ПЕРЕДАЧА. На будь-якому пульті управління ПУ натиснути почергово кнопки “ДНЦ”, “ЛОК”, “ДСП”, “РЕМ” (при цьому засвітиться індикатор “ПРМ” червоним світлом) і виміряти девіацію частоти передавача вимірювачем модуляції СК3-45.

Радіостанція пройшла перевірку, якщо девіація частоти передавача від сигналів виклику лежить в межах від 3,0 кГц до 5,0 кГц для радіостанції УКХ діапазону при номінальній рознесеності між сусідніми каналами 25 кГц (або
(1,5 – 2,5) кГц при номінальній рознесеності між сусідніми каналами 12,5 кГц).

6 Перевірка девіації частоти передавача УКХ-діапазону при частотах, що модулюють, 5 кГц, 10 кГц, 20 кГц

Перевірку девіації частоти передавача УКХ-діапазону при частотах, що модулюють, 5 кГц, 10 кГц, 20 кГц провести на будь-якому каналі за схемою рисунка А.3.

За методикою пункту 1 увімкнути радіостанцію в режим ПЕРЕДАЧА. З
НЧ-генератора подати сигнал частотою 1000 Гц і рівнем, при якому девіація частоти передавача дорівнює 3 кГц для радіостанції УКХ діапазону при номінальній рознесеності між сусідніми каналами 25 кГц (або 2,5 кГц при номінальній рознесеності між сусідніми каналами 12,5 кГц).

Підтримуючи рівень модулюючого сигналу постійним, установити послідовно його частоту рівною 5 кГц, 10 кГц та 20 кГц і виміряти девіацію частоти вимірювачем модуляції СК3-45.

Радіостанція пройшла перевірку, якщо девіація частоти передавача не більше при:

5 кГц – 1500 Гц;

10 кГц – 300 Гц;

20 кГц – 60 Гц.

7 Оформлення результатів перевірки

Результати перевірки оформити записами в журналі.

Укрзалізниця ЦШ	Технологічна карта ТК 07
Радіостанція РЛ-2С
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка параметрів передаючого тракту передавача КХ	Один раз на 12 місяців. Після ремонту та у разі необхідності	Електромеха-нік КРП	1 – 6

Зібрати схему для перевірки і вимірювання параметрів передаючого тракту передавача КХ згідно з рисунком А.2.

1 Перевірка потужності носійної частоти передавача

Перевірку потужності носійної частоти передавача проводити за схемою рисунка А.2. До антенного вводу ППУ замість випробувального навантаження підключити вимірювач потужності М3-56. Низькочастотний генератор не вмикати, тобто носійна частота передавача не модулюється. Увімкнути радіостанцію включенням перемикача “ВКЛ./ВЫКЛ.” і кнопки “ДЕЖ” на ПУ, при цьому на пульті повинен засвітитися індикатор включення “ПРМ”.

Примітка. При вмиканні радіостанції КХ діапазону (це досягається натисканням на кнопку “КВ”) на ПУ засвітиться індикатор “ПРМ КВ” і цифра "001" на індикаторі “КАНАЛ”.

На пульті контролю ПК установити тумблер “ТНГ” в положення “ВКЛ”. При цьому радіостанція переходить в режим ПЕРЕДАЧА, а на пульті управління ПУ засвітиться індикатор “ПРМ” червоним світлом (ПЕРЕДАЧА).

Час безперервної роботи передавача – 1 хв., після чого радіостанція автоматично переходить в режим ПРИЙОМ.

Для продовження роботи передавача необхідно тумблер “ТНГ” на ПК установити в положення “ВЫКЛ”, а потім знову в положення “ВКЛ”.

Виміряти потужність носійної частоти передавача вимірювачем потужності М3-56 на першому каналі КХ діапазону. Переключити радіостанцію на другий канал і провести вимір потужності носійної частоти передавача.

Радіостанція пройшла перевірку, якщо виміряна потужність носійної частоти передавача на двох каналах дорівнює (10 ± 1,5) Вт.

Обчислити вихідну потужність за формулою:

P=U2/R, (9)

де R – опір навантаження 50 Ом,

U – виміряна вольтметром напруга.

2 Перевірка відхилу АЧМХ передавача

Перевірку відхилу АЧМХ передавача від характеристики з передкорекцією проводити за схемою рисунка А.2 на будь-якому каналі. Увімкнути радіостанцію в режим ПЕРЕДАЧА. Від НЧ-генератора подати сигнал частотою 1000 Гц, що забезпечує девіацію частоти Д1=0,5 кГц для радіостанції КХ діапазону. На вимірювачі модуляції СК3-45 установити смугу НЧ
(0,02 – 20) кГц.

Обчислити відношення девіації N в децибелах за формулою:

N = 20 lg (Ді /Д1) , (10)

де Д1 – девіація на частоті 1 кГц, а Ді – виміряна девіація.

Відхил вимірів АЧМХ від характеристики з передкорекцією визначити, як різницю між отриманим значенням і стандартним значенням Nст, зазначеним у таблиці 4 для передкорекції 3 дБ/октаву для радіостанцій УКХ діапазону.

Таблиця 4 – Значення Nст. з передкорекцією 3 дБ/октаву

Частота модуляції, Гц	300	500	1000	2000	3000
Nст, дБ	-5,2	-3,0	0	3,0	4,8

3 Перевірка коефіцієнта нелінійних спотворень передавача

Перевірку коефіцієнта нелінійних спотворень передавача проводити на будь-якому каналі. Виконати роботу за пунктом 1. Досягнувши девіації частоти 1,5 кГц виміряти коефіцієнт нелінійних спотворень вимірювачем нелінійних спотворень
С6-11, який включений за схемою рисунка А.2. Радіостанція пройшла перевірку, якщо коефіцієнт нелінійних спотворень передавача не перевищує 5 %.

4 Перевірку максимальної девіації частоти передавача

Перевірку максимальної девіації частоти передавача проводити на будь-якому каналі за схемою рисунка А.2. Установити на вимірювачі модуляції
СК3-45 смугу НЧ (0,02 – 20) кГц. За методикою пункту 1 увімкнути радіостанцію в режим ПЕРЕДАЧА, з НЧ-генератора подати сигнал частотою 1000 Гц і визначити рівень, при якому девіація частоти дорівнює 1,5 кГц для радіостанції КХ діапазону. Збільшити отриманий рівень вхідного сигналу на
10 дБ. Підтримуючи рівень сигналу, що модулює постійним, змінити його частоту від 300 Гц до 3000 Гц, і виміряти девіацію частоти передавача. Максимальну девіацію частоти передавача визначити, як найбільше значення девіації, отримане в даному діапазоні звукових частот.

Радіостанція пройшла перевірку, якщо величина максимальної девіації частоти передавача не більше 3,0 кГц.

5 Перевірка девіації частоти передавача від сигналів виклику

Перевірку девіації частоти передавача від сигналів виклику проводити на будь-якому каналі за схемою рисунка А.2. НЧ-генератор не вмикати. На вимірювачі модуляції СК3-45 установити смугу НЧ (0,02 – 20) кГц.

За методикою пункту 1 увімкнути радіостанцію в режим ПЕРЕДАЧА. На будь-якому пульті управління ПУ натиснути почергово кнопки “ДНЦ”, “ЛОК”, “ДСП”, “РЕМ” (при цьому засвітиться індикатор “ПРМ” червоним світлом), і виміряти девіацію частоти передавача вимірювачем модуляції СК3-45.

Радіостанція пройшла перевірку, якщо девіація частоти передавача від сигналів виклику лежить в межах від 1,3 кГц до 3,0 кГц.

6 Оформлення результатів перевірки

Результати перевірки оформити записами в журналі.

Укрзалізниця ЦШ	Технологічна карта ТК 08
Пристрій антенно-узгоджувальний АСУ
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка антенно-узгоджу-вального пристрою АСУ	При необхідності після ремонту	Електромеха-нік КРП	1 – 3

Вимірювальні прилади, інструмент, матеріали: технологічна радіостанція, блок АСУ, еквівалент антени.

1 Підготовчі роботи

Зібрати схему згідно з рисунком А.1.

Схема еквівалента антени на рисунку А.4.

2 Настройка антенно-узгоджувального пристрою АСУ на еквівалент антени

Провести узгодження антени КХ з ППУ таким чином.

2.1 Установити на АСУ перемикачі “S1” в положення “Іант.”, “S2” – “1 А”, перемикачі “Ссв.1 – “Ссв.7” і “Сант.1” – “Сант.4” в ліве положення.

2.2 Увімкнути передавач натисканням тангенти.

2.3 Переключити перемикачі “Ссв.1”, “Ссв.2” праворуч. При цьому до центрального провідника коаксіального кабелю підключаються конденсатори
С3 – С12 сумарною ємністю 6200 пФ (кабель шунтується великою ємністю, завдяки чому забезпечується слабкий зв’язок передавача з антенним колом).

2.4 Провести настроювання антенного кола, використовуючи конденсатор
“ ” і конденсатори “Сант.1 – “Сант.4”, які підключаються переміщенням праворуч, за максимальним відхиленням стрілки індикаторного приладу:

а) спочатку установити ротор підстроєчного конденсатора
“ ” в середнє положення;

б) включити “Сант.1” і спостерігати за положенням стрілки індикаторного приладу. Якщо стрілка відхилилась, то крутити ротор підстроєчного конденсатора викруткою з ізольованою ручкою, добитися максимального відхилення стрілки. Якщо максимальне відхилення досягається при повністю вивернутому роторі конденсатора “ ”, то включити “Сант.2”, або “Сант.3”, “Сант.4”;

в) якщо максимальне відхилення стрілки досягається при повністю вкрученому роторі конденсатора “ ”, тоді перемикачами відключити додаткові конденсатори. Антенне коло буде настроєне в резонанс, якщо максимальне відхилення стрілки приладу досягнуто при проміжному положенні ротора конденсатора “ ”, яке відрізняється від крайніх.

2.5 Підібрати величину “Ссв.”, для чого необхідно відключити один із перемикачів “Ссв.1” або “Ссв.2” і підключити послідовно “Ссв.3” – “Ссв.7”, щоб добитися збільшення показників приладу. Оскільки конденсатори “Ссв.” входять в резонансний контур, то при зміні їх величини необхідно провести підстройку антенного контуру з допомогою конденсатора “ ”. При зашкалюванні стрілки індикатора необхідно перемикач “S2” перевести в положення “3 А”.

2.6 Перевести перемикач “S1” в положення КСВ і досягти конденсатором
“ ” мінімального значення індикатора.

2.7 Після закінчення настроювання установити тумблер “S2” в положення “3А”, а тумблер “S1” – в положення “Іант.” і виключити передавач.

УВАГА! Для запобігання відмови підстроєчного конденсатора необхідно повороти праворуч проводити викруткою до легкого упору з наступним крутінням назад не менше 1/4 оберту. Робочий хід ротора 10 мм.

3 Оформлення результатів перевірки

Результати перевірки оформити записами в журналі.

Укрзалізниця ЦШ	Технологічна карта ТК 09
Пульт управління радіостанцій РЛ-2С
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка параметрів пульта управління (ПУ) радіостанцій РЛ-2С	Один раз на 12 місяців. Після ремонту та у разі необхідності	Електроме-ханік КРП	1 – 8

Перевірку пульта управління радіостанцій РЛ-2С проводити з використанням технологічного ППУ (приймально-передавального пристрою), технологічного пульта управління та стенда контролю радіостанцій РЛ-2С, двох блоків БВГ і маніпулятора.

1 Підготовка робочого місця

З’єднати прилади, пульт, блок ППУ, БВГ, маніпулятор за схемою додатку А.1.

2 Перелік параметрів пульта управління, що підлягають перевірці

При настроюванні пульта управління повинні забезпечуватися параметри, наведені в таблиці 5.

Таблиця 5 – Параметри пульта управління, що перевіряються

Назва параметра	Значення параметрів
номінальне значення	граничне відхилення
1 Напруга живлення, В: а) „13 В”	13,8	+0,2; -0,8
б) „9 В”	9	±0,3
в) „5 В”	5	±0,3
2 Виконання функцій управління: а) режим роботи радіостанції в КХ діапазоні;	відповідає вимогам	–
б) режим роботи радіостанції в УКХ діапазоні;	«	–
в) перемикання режиму ПРИЙОМ – ЧЕРГОВИЙ ПРИЙОМ;	«	–

Кінець таблиці 5

	Назва параметра	Значення параметрів
	номінальне значення	граничне відхилення
г) посилка сигналів викликів: ДНЦ, ЛОК, ДСП, РЕМ;	«	–
д) забезпечення прийому сигналу ВИКЛИК частотою (1000 ± 25) Гц;	«	–
е) забезпечення можливості оперативного встановлення будь-якого каналу зв’язку;	«	–
ж) збереження встановленого каналу зв’язку після пропадання і наступного відновлення напруги електроживлення;	«	–
и) установлення рівня гучності на БВГ;	«	–
к) установлення яскравості світіння індикаторів;	«	–
л) режим S - метра.	«	–
3 Перевірка роботи аварійного мікрофона	«	–
4 Перевірка вихідної потужності приймачів: максимальна, Вт; мінімальна, Вт.	3,0 1,0	не менше не більше
5 Перевірка роботи міжкабінних переговорів	відповідає вимогам	–
6 Програмування параметрів та функцій радіостанції з ПК: а) режим програмування каналів зв’язку в УКХ діапазоні;	«	–
б) режим програмування значень рівнів гучності;	«	–
в) режим програмування рівнів ПШ.	«	–

3 Перевірка функцій управління

Увімкнути радіостанцію. Перевірку виконання функцій управління згідно з пунктом 2 табл. 5 проводити відповідно до таблиць Б.1 – Б.5 додатка Б і проконтролювати за допомогою індикатора пульта.

3.1 Перевірка забезпечення можливості оперативного встановлення будь-якого каналу зв’язку

Перевірку забезпечення можливості оперативного встановлення будь-якого каналу зв’язку проводити за схемою рисунка А.1 з такими змінами:

а) стенд контролю відключити від станції, але залишити підключеними виходи передавачів;

б) до ПУ підключити маніпулятор;

в) до вимірювального виходу навантаження “ПРД КВ” або “ПРД УКВ” підключити частотомір Ч3-63.

3.2 Увімкнути радіостанцію як вказано вище.

3.3 Установити діапазон частот УКХ за допомогою кнопки “УКВ/КВ” – висвітиться індикатор “УКВ”.

Установити кнопками “▲”, “▼”, при натиснутій кнопці “F”, номер робочого каналу один із 30 записаних в групі, який висвічується на табло.

3.4 Увімкнути радіостанцію в режим ПРИЙОМ і короткочасно натиснути на тангенту маніпулятора. Провести вимір робочої частоти і перевірити її відповідність установленому каналу зв’язку.

Аналогічно провести перевірку інших каналів зв’язку, попередньо перепрограмувавши канали.

3.5 Установити діапазон частот КХ натисканням кнопки “УКВ/КВ” – засвітиться індикатор “КВ”.

3.6 Установити кнопками “▲”, “▼”, при натиснутій кнопці “F”, робочу частоту 2130 кГц, яка встановлюється при висвічуванні на індикаторі “КАНАЛ” цифри 1, або технологічну частоту 2150 кГц – цифра 2 і аналогічно провести їх перевірку.

Радіостанція пройшла перевірку, якщо оперативно встановлюється будь-який канал зв’язку.

3.7 Перевірка збереження встановленого каналу зв’язку після пропадання і наступного відновлення напруги електроживлення.

3.8 Перевірку збереження встановленого каналу зв’язку проводити за схемою рисунка А.1 з такими змінами. Замість стенда контролю до пульта управління ПУ підключити маніпулятор і блок БВГ.

3.9 Установити канал зв’язку. Увімкнути радіостанцію в режим ПРИЙОМ.

3.10 З ВЧ-генератора Г4-164 подати стандартний випробувальний сигнал. У гучномовці маніпулятора та блока БВГ повинен прослуховуватися тональний сигнал 1000 Гц без спотворень.

3.11 Вимкнути і знову увімкнути радіостанцію. З гучномовців повинен прослуховуватись такий же сигнал, а на індикаторі повинен висвітлюватись той же канал. Перевірку провести на двох діапазонах.

Радіостанція пройшла перевірку, якщо після пропадання і наступного відновлення електроживлення зберігся робочий канал зв’язку.

3.12 Перевірка забезпечення прийому сигналу ВИКЛИК частотою
(1000 ± 25) Гц.

3.13 Перевірку забезпечення прийому сигналу ВИКЛИК проводити за схемою рисунка А.1.

3.14 З ВЧ-генератора Г4-164, підключеного до роз’єму “ПРМ КВ“ (або “ПРМ УКВ“), подати короткочасно сигнал на частоті перевіряємого каналу рівнем
100 мВ, модульований частотою 1000 Гц від зовнішнього генератора з девіацією
3 кГц для УКХ діапазону і 1,5 кГц для КХ діапазону.

3.15 Увімкнути радіостанцію в режим ЧЕРГОВИЙ ПРИЙОМ. З гучномовця БВГ (4 ± 0,5) с повинен прослуховуватись сигнал ВИКЛИК частотою 1000 Гц і при цьому мигає індикатор “ДЕЖ”.

3.16 Повторити перевірку при частотах модуляції (975 +2) Гц і (1Гц.

3.17 Натиснути кнопку “ДЕЖ” – перехід в режим ПРИЙОМ. При цьому мигання індикатора “ДЕЖ” припиняється. Сигнал ВИКЛИК в гучномовці повинен припинитись, це означає, що радіостанція перейшла в режим ПРИЙОМ.

3.18 Натиснути на тангенту маніпулятора і спостерігати постійне світіння індикатора “ПРМ” червоним світлом (ПЕРЕДАЧА), це означає, що радіостанція перейшла в режим ПЕРЕДАЧА і знаходиться в цьому режимі до відпускання тангенти. Відпустити тангенту і кнопку ”ВЫКЛ” на генераторі.

3.19 На НЧ-генераторі установити почергово частоти 975 Гц і 1025 Гц. При цих частотах модуляції повинна бути відсутня звукова сигналізація і світіння індикатора “ДЕЖ“.

3.20 Увімкнути радіостанцію в режим ЧЕРГОВИЙ ПРИЙОМ. Подати короткочасно з ВЧ-генератора сигнал ВИКЛИК. Із гучномовця БВГ повинен прослуховуватись сигнал ВИКЛИК частотою 1000 Гц, який продовжується
(4 ± 0,5) с і при цьому мигає індикатор “ДЕЖ“. Якщо маніпулятор находиться на утримувачі ПУ, тоді через (15 ± 2) с індикатор “ДЕЖ“ перестане мигати і радіостанція перейде в режим ЧЕРГОВИЙ ПРИЙОМ. Якщо після прийому сигналу ВИКЛИК, при знятому з утримувача маніпуляторі, натиснути тангенту (перейти в режим ПЕРЕДАЧА), то перехід радіостанції в режим ЧЕРГОВИЙ ПРИЙОМ автоматично повинен пройти через (30 ± 2) с після відпускання тангенти. При встановленні маніпулятора на утримувач ПУ перехід радіостанції в режим ЧЕРГОВИЙ ПРИЙОМ повинен пройти одразу. При відсутності магніту в утримувачі ПУ чи геркона в маніпуляторі перехід радіостанції в режим ЧЕРГОВИЙ ПРИЙОМ автоматично повинен пройти через (30 ± 2) с після відпускання тангенти незалежно, знаходиться маніпулятор на утримувачі чи ні.

3.21 Перевірка переходу радіостанції в режим ПЕРЕДАЧА.

Перевірку переходу радіостанції в режим ПЕРЕДАЧА проводити за схемою рисунка А.1. Тільки замість частотоміра підключити вимірювач модуляції
СК3-45.

3.22 Увімкнути радіостанцію в режим чергового прийому. Почергово натиснути на тангенту маніпулятора, кнопки “ДНЦ”, “ЛОК”, “ДСП”, “РЕМ” на пульті управління, проконтролювати світіння індикатора “ПРМ” червоним світлом (ПЕРЕДАЧА) і мигання індикатора “ДЕЖ”. Кнопки “ДНЦ”, “ЛОК”, “ДСП”, “РЕМ” натискати короткочасно. При цьому (4 ± 0,5) с звучить звукова сигналізація (різної тональності для різних кнопок) і стільки ж світиться індикатор “ПРМ” червоним світлом (ПЕРЕДАЧА). Під час цієї перевірки вимірювати вимірювачем модуляції СК3-45 модуляційні частоти. Вони повинні бути рівні 700 Гц, 1000 Гц, 1400 Гц і 2100 Гц з допуском ±1 % відповідно.

3.23 Натиснути на тангенту маніпулятора і одночасно увімкнути секундомір. Проконтролювати за секундоміром час світіння індикатора “ПРМ” червоним світлом. Через (60 ± 5) с індикатор повинен погаснути. Радіостанція пройшла перевірку, якщо посилка сигналів виклику і забезпечення режиму ПЕРЕДАЧА з наступним переходом в режим ПРИЙОМ відповідає цим вимогам.

3.24 Вимірювання корисного високочастотного сигналу на вході КХ і УКХ приймачів (S-метр).

Вимірювання корисного високочастотного сигналу на вході КХ приймача
(S-метр) проводити в режимі ПРИЙОМ. Для цього необхідно рівень ПШ установити в позицію 2, на ППУ потенціометр “ОСЛАБЛЕНИЕ” встановити в крайнє праве положення (мінімальне ослаблення) при вимірюванні малих рівнів корисного сигналу, і в крайнє ліве положення (максимальне ослаблення) при вимірах великого рівня корисного сигналу. На пульті управління встановити робочий частотний канал, на якому проводяться виміри, натиснути кнопки “ F” і “ДСП”. За наявності корисного високочастотного сигналу на вході приймача на табло висвітиться буква У і значення S-метра (00 – 99). За таблицею В.2 додатка В у відповідності з показниками табло визначити величину корисного сигналу. Проводити три заміри. За результат приймається середнє значення.

Вимірювання в УКХ діапазоні проводити аналогічно, тільки тут відсутній потенціометр “ ОСЛАБЛЕНИЕ” і значення корисного сигналу необхідно знаходити за таблицею В.1 додатка В.

Вихід з режиму S-метра проводити повторним натисканням кнопок “F” і “ДСП”.

3.25 Перевірку встановлення рівня гучності і яскравості світіння індикаторів провести у відповідності з таблицями Б.2 і Б.4 додатка Б і проконтролювати за допомогою індикатора пульта.

4 Перевірка вихідної потужності приймачів

Перевірку вихідної потужності приймачів проводити на будь-якому каналі за схемою рисунка А.2 для приймача КХ діапазону.

Увімкнути радіостанцію КХ діапазону в режим ПРИЙОМ. На антенний вхід радіостанції подати стандартний випробувальний сигнал. Збільшити його рівень до 1 мВ. Вольтметром вимірювача нелінійних спотворень С6-11 виміряти напругу відносно корпусу в гніздах “НЧ ГГкв1” (“НЧ ГГкв2”) стенда контролю при мінімальному значенні рівня гучності (U1) і максимальному значенні гучності (U2).

Увімкнути радіостанцію УКХ діапазону в режим ПРИЙОМ і повторити виміри напруги відносно корпусу в гніздах “НЧГГукв1” (“НЧ ГГукв2”) стенда контролю.

Вихідну потужність приймача Р визначити за формулою:

Р = U2 /R1, (11)

де R1 – опір навантаження, рівний 4 Ом.

Радіостанція пройшла перевірку, якщо вихідні потужності приймачів відповідають вимогам:

максимальна не менше 3,0 Вт;

мінімальна не більше 1,0 Вт.

5 Перевірка роботи аварійного мікрофона

Перевірку роботи аварійного мікрофона проводити за схемою рисунка А.1. Під’єднати до роз’єму “ПРД УКВ” (“ПРД КВ”) вимірювач девіації. Перемикач SA3 (SA4) перевести в положення “ПРД”. Натиснути кнопку “МКФ” на пульті управління радіостанції. Радіостанція повинна перейти в режим ПЕРЕДАЧА, а на пульті управління ПУ засвітиться індикатор “ПРМ” червоним світлом (ПЕРЕДАЧА).

Перевірити за девіометром наявність ЧМ-сигналу при промовлянні голосного звуку „А-а-а” в аварійний мікрофон.

Примітка. Проходження сигналу з аварійного мікрофона і девіацію можна перевірити за допомогою іншої радіостанції, настроєної на ту ж частоту.

6 Перевірка роботи міжкабінних переговорів

Телефонні переговори між кабінами можуть вестись у радіостанціях, які комплектуються двома пультами управління. Для цього необхідно увімкнути живлення двох ПУ. Повідомлення передавати при натиснутій кнопці “СЕЛ” по мікрофону “МКФ” на ПУ. Відпустити кнопку “СЕЛ”. Аналогічно передати повідомлення по другому ПУ на перший.

Після закінчення переговорів живлення неосновного пульта управління необхідно вимкнути.

Радіостанція вважається справною, якщо є можливість вести переговори між двома кабінами і якість зв’язку задовільна.

7 Перевірка програмування параметрів

Перевірку виконання програмування параметрів та функцій радіостанцій з ПК за пунктом 3 таблиці 5 провести у відповідності з таблицями Б.1 – Б.5 додатка Б і проконтролювати за допомогою індикатора пульта.

8 Оформлення результатів перевірки

Результати перевірки оформити записом у журналі.

Укрзалізниця ЦШ	Технологічна карта ТК 10
Радіостанція РЛ-2С
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка електричних параметрів блока живлення БПЛ	Один раз на 1,5 року, а також після ремонту або в разі необхідності	Електроме-ханік КРП	1 – 4

Вимірювальні прилади, інструмент, матеріали: вольтметр В7‑37, мілівольтметр В3-38А, осцилограф С1-94, джерело живлення постійного струму (Uвих регульоване в межах від 40 В до 140 В).

1 Підготовка робочого місця

Під’єднати контрольно-вимірювальні прилади та допоміжні елементи за схемою рисунка 7.

~220 В

Рисунок 7 – Схема підключення приладів для перевірки БПЛ

2 Параметри, що перевіряються

Перелік параметрів, за якими проводиться перевірка, наведений у таблиці 6.

Таблиця 6 – Параметри БПЛ, що перевіряються

Назва параметра	Значення параметра	Умови вимірювань
Вхідна напруга, В	Струм наванта-ження, А
1 Вихідна напруга, В	13,8 ± 0,69	40 – 140	Ін=4
2 Амплітудне значення змінної складової не більше, В	0,3	40 – 140	Ін=4
3 Ефективне значення змінної складової не більше, В	0,03	40 – 140	Ін=4
4 Захист при КЗ	–	40 – 140	КЗ
5 Опір ізоляції не менше, МОм	20	–	–

3 Порядок перевірки параметрів

Перевірка вихідної напруги

3.1 Перевірка перетворювача напруги

3.1.1 Провести перевірку опору ізоляції БПЛ. Опір ізоляції виміряти мегомметром між роз’ємом “ВХОД” (контакти 2, 3 Х1) і земляною клемою (Х3).

Опір ізоляції повинен бути не менше 20 МОм.

3.1.2 Відключити сток транзистора VT2 від плати (необхідно зняти перемичку на платі). До входу перетворювача напруги підключити технологічний випрямляч (ТВ). На виході автотрансформатора установити напругу 0 В, увімкнути на ТВ тумблери “50 В” і “СЕТЬ”. Плавно збільшити напругу від 0 В до 35 В і проконтролювати осцилографом напругу на виході 6 мікросхеми DA1, визначити напругу, при якій мікросхема включається. При включенні мікросхеми на виході 6 формуються пилоподібні коливання з періодом не менше 10 мс, верхнім значенням напруги не менше 11 В і не більше 13 В і нижнім значенням не більше 10 В і не менше 8 В. Напруга на виході ТВ, при якій мікросхема починає включатися, повинна бути не більше 33 В. Якщо одержане значення відрізняється від вказаного вище, треба перевірити резистор R12, конденсатор С18, мікросхему DA1 і, при необхідності, замінити несправний елемент. Вимкнути ТВ.

3.2 Перевірка стабілізатора напруги

3.2.1 На вихід випрямляча напруги 30 В (виводи конденсатора С24) від джерела живлення Б5-21 подати 30 В, а на вихід випрямляча напруги 13,8 В (виводи резистора R22) від другого джерела живлення Б5-21 – 15 В. Установити на технологічному пристрої (ТП) холостий хід (ХХ). За допомогою резистора R28 установити в колі ВИХІД напругу 13,8 В з похибкою ±5 %. Відключити джерело живлення.

3.3 Перевірка перетворювача напруги

3.3.1 Підключити сток транзистора VT2 до плати (поставити перемичку на платі). Перевірити відсутність замикання колами транзистора VT2. Підключити БПЛ до ТВ.

3.3.2 Установити перемикачі на ТВ в положення “ВКЛ”. На виході ТВ установити за допомогою автотрансформатора напругу 48 В. Індикатор “СЕТЬ” на БПЛ повинен засвітитися. Установити на ТП струм навантаження 1 А. Увімкнути БПЛ, при цьому повинен засвітитися індикатор “РАБОТА”. Якщо індикатор “РАБОТА” періодично вмикається і вимикається, необхідно за допомогою резистора R6 добитися рівного світіння індикатора “РАБОТА”. На гніздах “НАГРУЗКА” ТП заміряти вольтметром вихідну напругу і пульсації (ефективне значення – мілівольтметром, амплітудне значення – осцилографом). Вихідна напруга і пульсації на гніздах ТП “НАГРУЗКА” повинні бути
13,8 В ± 5 %, амплітудне значення змінної складової повинне бути не більше
0,3 В, а ефективне – не більше 0,03 В.

Установити струм навантаження 4 А і, при необхідності, автотрансформатором підрегулювати вхідну напругу до 48 В. Перевірити напругу на гніздах ТП “НАГРУЗКА” (вона повинна бути 13,8 В ± 5 %). При необхідності, резисторами R6 і R28 провести регулювання вихідної напруги. Для цього ротор резистора R28 повернути до упору за годинниковою стрілкою і резистором R6 установити напругу на виході від 14 В до 14,8 В, після цього резистором R28 установити напругу від 13,6 В до 13,9 В. Якщо встановити потрібну величину не вдається, необхідно перевірити справність DA2, VT3 і VD10. При необхідності їх замінити.

3.3.3 При вимкненому на ТВ перемикачі “UВХ “ установити по встроєному вольтметру вхідну напругу, 110) В, а на ТП струм навантаження 1 А. Увімкнути БПЛ, а потім перемикач ТВ “UВХ “. Напруга на гніздах ТП “НАГРУЗКА” повинна появитися через одну хвилину (не більше). За допомогою автотрансформатора плавно зменшити напругу на вході блока до, 99) В, потім збільшити напругу до, 143) В. Повторити дану операцію при тому ж навантаженні 0,35 А; 2 А; 4 А. Напруга і пульсації на гніздах ТП “НАГРУЗКА” повинні бути 13,8 В ± 5 %, амплітудне значення змінної складової повинно бути не більше 0,3 В, а ефективне – не більше 0,03 В.

Перед зміною вхідної напруги вимкнути перемикач ТВ “UВХ” на час від
3 хвилин до 5 хвилин. Вимкнути БПЛ.

3.3.4 Установити на ТВ вхідну напругу, 110) В, а на ТП струм навантаження 4 А і включити БПЛ. БПЛ повинен працювати і напруга на контактах ТП повинна бути 13,8 В ± 5 %. Виміряти амперметром ТВ або зовнішнім амперметром на гніздах ТВ “IВХ” струм споживання БПЛ, він повинен бути не більше 3,5 А при вхідній напрузі 48 В, не більше 2,5 А – при
75 В і не більше 1 А – при 110 В. Вимкнути блок.

3.3.5 Установити на ТВ вхідну напругу, 110) В (-10; +30) %, а на ТП струм навантаження 1 А і увімкнути блок. Індикатори “СЕТЬ” і “РАБОТА” повинні засвітитися. При цьому напруга на гніздах ТП “НАГРУЗКА” повинна бути 13,8 В ± 5 %, амплітудне значення змінної складової повинно бути не більше 0,3 В, а ефективне – не більше 0,03 В. Повторити цю операцію при навантаженні 0,35 А; 2 А; 4 А. Яскравість світіння індикатора “РАБОТА” може мінятися, а при струмі в навантаженні 0,35 А зменшитися до згасання. Вимкнути блок.

3.4 Перевірка на дію перехідних процесів по мережі

3.4.1 Підключити БПЛ до ТВ. Установити на ТП струм навантаження 1 А, а на ТВ тумблер ”РЕЖИМ” – в положення “ВЫПР”, перемикач “ЕВХ” – в положення “110 В”, тумблер “СЕТЬ” – в положення “ВКЛ” і натиснути кнопку “ИМП” (подача 725 В). Установити тумблер “СЕТЬ” в положення “ВЫКЛ.”

Вихідна напруга БПЛ під час і після дії перехідних процесів повинна бути рівна (13,8 ± 0,69) В.

3.5 Перевірка БПЛ при короткому замиканні (КЗ) в навантаженні

3.5.1 Установити на виході ТВ напругу 48 В, замкнути короткозамикачем клеми “КЗ” на ТП. Увімкнути БПЛ. Індикатор “РАБОТА” повинен періодично вмикатися і вимикатися, що свідчить про КЗ на виході.

3.5.2 Відключити короткозамикач від клем “КЗ” на ТП. Індикатор “РАБОТА” повинен безперервно світитися. Вихідна напруга БПЛ після дії КЗ повинна становити (13,8 ± 0,69) В. Вимкнути джерело.

4 Оформлення результатів перевірки

Результати перевірки оформити записом у журналі.

Укрзалізниця ЦШ	Технологічна карта ТК 11
Радіостанція РЛ-2С
Найменування Робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка електричних параметрів блока живлення БПВ	Один раз на 1,5 року, а також після ремонту або в разі необхідності	Електроме-ханік КРП	1 – 4

Вимірювальні прилади, інструмент, матеріали: вольтметр В7‑16А, мілівольтметр В3-38А, осцилограф С1-64, джерело живлення постійного струму (Uвих регульоване в межах від 10 В до 40 В).

1 Підготовка робочого місця

Під’єднати контрольно-вимірювальні прилади та допоміжні елементи за схемою рисунка 8.

Рисунок 8 – Схема підключення приладів для перевірки БПВ

2 Параметри, що перевіряються

Перелік параметрів, за якими проводиться перевірка, наведений у таблиці 7.

Таблиця 7 – Параметри БПВ, що перевіряються

Назва параметра	Значення параметра	Умови вимірювань
Вхідна напруга, В	Струм наванта-ження, А
1 Вихідна напруга, В	13,8 ± 0,69	11 – 31,2	Ін=4
2 Амплітудне значення змінної складової не більше, В	0,1	11 – 31,2	Ін=4
3 Ефективне значення змінної складової не більше, В	0,03	11 – 31,2	Ін=4
4 Захист при КЗ	–	11 – 31,2	КЗ
5 Опір ізоляції, не менше, МОм	20	–	–

3 Порядок перевірки параметрів

3.1 Провести перевірку опору ізоляції БПВ. Опір ізоляції виміряти мегомметром між роз’ємом “ВХОД” (контакти 2, 3 Х1) і земляною клемою (Х3).

Опір ізоляції повинен бути не менше 20 МОм.

3.2 Перевірка і регулювання попереднього стабілізатора напруги.

3.2.1 Відключити на платі БПВ перемичку, яка з’єднує вхідний фільтр і трансформатор ТV1 (виводи 2, 3).

3.2.2 На Б5-21 установити перемикач напруги в положення
“24 В”. Увімкнути джерело живлення постійного струму Б5-21. Цифровим вольтметром заміряти напругу в контрольній точці КТ1 відносно КТ4 (або на конденсаторі С9 БПВ). Вона повинна бути від 11 B до 14 В. Вимкнути Б5-21.

3.3 Регулювання першого перетворювача напруги

3.3.1 Увімкнути Б5-21. Повільно повертаючи ротор резистора R12 за годинниковою стрілкою, установити цифровим вольтметром напругу на контрольній точці КТ2 відносно КТ4 (або на виводах 2, 11 мікросхеми DA1 БПВ) величиною (2,5 ± 0,5) В. Якщо напруга на КТ2 не встановлюється, перевірити напругу живлення мікросхеми DA1:12, а також опорну напругу, яку видає мікросхема DA1:14. Ці напруги повинні бути в межах від 11 В до 14 В і
(2,5 ± 0,5) В. Вимкнути Б5-21.

3.3.2 Установити зняту перемичку (вхідний фільтр – трансформатор TV1). Увімкнути Б5-21. Повертаючи ротор резистора R24 БПВ за годинниковою стрілкою, установити напругу на контрольній точці КТ3 відносно КТ4 (або на конденсаторі С17) величиною (28 ± 1) В.

3.4 Перевірка і регулювання другого перетворювача напруги

3.4.1 Увімкнути перемикач “ВКЛ. БПВ”.

3.4.2 Виміряти напругу на гніздах “НАГРУЗКА” ТП. Вона повинна бути
(13,8 ± 0,1) В. Якщо напруга відрізняється від вказаної, підрегулювати її резистором R24 на БПВ. Мілівольтметром виміряти ефективне значення пульсацій вихідної напруги, а осцилографом – амплітудне. Значення повинно відповідати (13,8 ± 0,69) В з амплітудним значенням пульсацій не більше 0,1 В і ефективним значенням не більше 0,03 В.

Підключити осцилограф до резистора R27 і перевірити відсутність різниці струмів через транзистори VT11, VT12 (сусідні пилоподібні струми повинні бути ідентичні). При необхідності провести підстройку резистором R12 (до максимальної ідентичності осцилограм). Вимкнути Б5-21.

3.5 Регулювання індикації БПВ

3.5.1 Установити перемикач “ВКЛ. БПВ” у виключене положення.

3.5.2 Увімкнути Б5-21. При цьому індикатор “СЕТЬ” на БПВ повинен засвітитися, а індикатор “РАБОТА” повинен бути вимкнутий. Увімкнути перемикач “ВКЛ. БПВ”, при цьому повинен засвітитися індикатор “РАБОТА”.

3.5.3 Вимкнути перемикач “ВКЛ. БПВ”, індикатор “РАБОТА” при цьому повинен вимкнутись. Вимкнути Б5-21 – повинен вимкнутись індикатор “СЕТЬ”.

3.6 Регулювання БПВ

3.6.1 Перевірити, що всі засоби вимірювання і контролю на робочому місці зібрані за схемою, наведеною на рисунку 8.

3.6.2 Увімкнути Б5-21. Установити на виході Б5-21 напругу 24 В, а на ТП – струм навантаження 2 А. Напруга на гніздах “НАГРУЗКА” ТП повинна відповідати (13,8 ± 0,69) В.

При необхідності підрегулювати вихідну напругу резистором R24 БПВ до значення (13,8 ± 0,3) В і зафіксувати. Установити струм навантаження 0,35 А і
4 А, зафіксувати виміряну напругу. Вирахувати різницю (нестабільність) між двома значеннями напруги при струмах навантаження 2 А і 0,35 А, 2 А і 4 А. Нестабільність вихідної напруги від струму навантаження повинна бути не більше 0,1 В.

3.6.3 Установити на ТП струм навантаження 4 А, а на виході Б5-21 – напругу (24 ± 0,1) В. Зафіксувати виміряну напругу на гніздах “НАГРУЗКА” ТП. Повторити виміри при напрузі Б5,6 ± 0,1) В і (31,2 ± 0,1) В. Зафіксувати їх. Вирахувати різницю між значенням вихідної напруги, виміряної при 24 В і 21,6 В (24 В і 31,2 В).

Нестабільність вихідної напруги від вхідної повинна бути не більше 0,1 В.

3.6.4 Установити вхідну напругу (12 ± 0,1) В і повторити вимірювання і розрахунки згідно з пунктами 3.6.2, 3.6.3. Вимірювання вихідної напруги провести при вхідних (10,8 ± 0,1) B, (12 ± 0,1) B, (15,6 ± 0,1) В, а різницю від зміни вхідної напруги розрахувати між замірами при 12 В і 10,8 В (12 В і
15,6 В).

3.6.5 Установити на виході Б5-21 напругуВ, а на ТП – струм навантаження 4 А. На гніздах “НАГРУЗКА” ТП виміряти значення напруги пульсацій: ефективне – мілівольтметром, амплітудне – осцилографом. Значення повинно бути (13,8 ± 0,69) В з амплітудним значенням пульсацій не більше 0,1 В і ефективним значенням не більше 0,03 В.

3.6.6 Установити на ТП струм навантаження 5 А. Повертаючи ротор резистора R7 БПВ за годинниковою стрілкою, знайти положення, при якому напруга на гніздах “НАГРУЗКА” ТП зменшиться. Це означає, що граничний поріг струму встановлений. Установити на ТП струм навантаження 4 А.

3.6.7 Вимкнути БПВ, а гнізда “КЗ” ТП замкнути короткозамикачем (режим КЗ). Увімкнути БПВ. Напруга на виході БПВ повинна бути відсутня. Ліквідувати режим КЗ, напруга на гніздах “НАГРУЗКА” повинна бути
(13,8 ± 0,69) В. Вимкнути настроєний блок, а підстроєчні резистори R7, R12, R24 зафіксувати.

3.6.8 Установити на Б5-21 напругуВ, а на ТП – струм навантаження
2 А і увімкнути БПВ. Індикатори “СЕТЬ” і “РАБОТА” повинні засвітитись. Зменшити напругу до 21,6 (10,8) В, потім збільшити – до 31,2 (15,6) В. Повторити дану операцію при струмах навантаження ТП 0,35 А; 1 А; 4 А. При цьому контролювати напругу на контактах ТП. Напруга і її пульсації повинні бути (13,8 ± 0,69) В з амплітудним значенням пульсацій не більше 0,1 В і ефективним значенням не більше 0,03 В.

3.6.9 Перевірка блока на дію перехідних процесів по мережі

3.6.10 Підключити ТВ до БПВ. Установити на ТП струм навантаження 1А, а на ТВ тумблер “РЕЖИМ” – в положення “ВЫПР”, перемикач “ЕВХ” – в положення “24 В”, тумблер “СЕТЬ” – в положення “ВКЛ.” і натиснути кнопку “ИМП” (подача 160 В). Установити тумблер “СЕТЬ” в положення “ВЫКЛ.”

Напруга на виході БПВ під час і після припинення дії перехідних процесів повинна відповідати (13,8 ± 0,69) В.

4 Оформлення результатів перевірки

Результати перевірки оформити записом у журналі.

Укрзалізниця ЦШ	Технологічна карта ТК 12
Радіостанція РЛ-2С
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка електричних параметрів маніпулятора	Один раз на 1,5 року, а також після ремонту або в разі необхідності	Електроме-ханік КРП	1 – 4

Вимірювальні прилади, інструмент, матеріали: мілівольтметр В3-38А, осцилограф С1-112, джерело живлення постійного струму Б5-47, генератор
НЧ Г3-118, вимірювач нелінійних спотворень автоматичний С6-11, пульт контролю маніпулятора.

1 Підготовка робочого місця

Під’єднати контрольно-вимірювальні прилади та допоміжні елементи за схемою рисунка 9.

Рисунок 9 – Схема підключення і перевірки маніпулятора

2 Параметри, що перевіряються

Перелік параметрів, за якими проводиться перевірка, наведений у таблиці 8.

Таблиця 8 – Параметри маніпулятора, що перевіряються

Назва параметра	Значення параметра	Допуск
1 Напруга НЧ-сигналу на контакті 3, В	1,2	± 0,2
2 Включення тангенти	відповідає	–
3 Проходження НЧ сигналу від мікрофона	відповідає	–
4 Проходження НЧ сигналу на головку гучномовця	відповідає	–
5 Рівень сигналу на виході підсилювача маніпулятора	0,7 В	не менше
6 Відсутність потенціалу на корпусі маніпулятора	відповідає	–
7 Включення геркона	відповідає	–

3 Перевірка маніпулятора

3.1 Увімкнути живлення перемикачем “ВКЛ.” на пульті контролю.

3.2 Перевірка напруги НЧ-сигналу на контакті 3 (проводиться при від’єднаному мікрофоні).

3.2.1 Установити на виході генератора Г3-118 напругу величиною (0,07 ± 0,005) В частотою (1 ± 0,1) кГц, проконтролювати рівень напруги мілівольтметром В3-38А.

3.2.2 Натиснути кнопку ”ВХОД 2” на пульті контролю, тангенту на маніпуляторі і під’єднати Х7 пульта контролю до точки з’єднання R4, R5 на платі маніпулятора. Відмітити показники приладу С1-112 (або С6-11) в режимі вимірювання напруги. Величина виміряної напруги повинна відповідати пункту 1 таблиці 8 – (1,2 ± 0,2) В. На екрані осцилографа повинна бути синусоїда без обмежень.

При необхідності встановити необхідну напругу потенціометром R7.

Під’єднати мікрофон.

3.3 Перевірка включення тангенти

3.3.1 Натиснути тангенту маніпулятора, при цьому повинен світитись індикатор “КЛЮЧ” на пульті контролю маніпулятора, що відповідає пункту 2 таблиці 8.

3.4 Перевірка проходження НЧ-сигналу від мікрофона

3.4.1 Промовити в мікрофон голосно “А-а-а”, при цьому на осцилографі повинно бути зображення НЧ-сигналу з рівнем не менше 2 В, що відповідає пункту 3 таблиці 8. Підстройку проводити потенціометром R7.

3.5 Перевірка проходження НЧ-сигналу на головку гучномовця

3.5.1 Установити на виході генератора Г3-118 напругу 0,4 В частотою
(1 ± 0,1) кГц на навантаженні 4 Ом, контролюючи рівень напруги мілівольтметром.

3.5.2 Натиснути кнопку “ВХОД 1” на пульті контролю маніпулятора, при цьому на гучномовці маніпулятора повинен прослуховуватись сигнал звукової частоти, що відповідає пункту 4 таблиці 8. Вольтметром заміряти напругу на виводах гучномовця маніпулятора. Вона повинна бути не менше 0,7 В.

3.5.3 Доторкнутися щупом осцилографа корпусу маніпулятора і переконатися у відсутності напруги на ньому.

3.5.4 Установити маніпулятор в утримувач, при цьому на пульті контролю повинен засвітитися індикатор “ГЕРКОН”.

4 Оформлення результатів перевірки

Результати перевірки оформити записом у журналі.

Укрзалізниця ЦШ	Технологічна карта ТК 13
Радіостанція РЛ-2С
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Огляд та перевірка параметрів антени УКХ	1 раз за 1,5 роки	Електро-механік Електро-монтер Електро-слюсар депо	1 – 3 1, 2 1

Вимірювальні прилади, інструмент, матеріали: вимірювач КСХ ACC-3 „Сандал”, тестер, наждачний папір, емалева фарба, ганчірка.

1 Огляд локомотивної антени

Зняти антену з даху локомотива та провести зовнішній огляд антени: очистити контактні поверхні (роз’єм, підошва антени, що приєднується до даху локомотива) від іржі та іншого ізолюючого покриття; у місцях порушення лакофарбового покриття провести підфарбовування металевих частин, очистити ізолятор, перевірити надійність кріплення частин антени, виміряти опір постійному струму між корпусом ВЧ-роз’єму і штирком, опір повинен бути не більше 0,1 Ом.

Установити антену на дах локомотива; при цьому не допускати наявності ізоляційного покриття та матеріалів між основою антени і дахом локомотива, під шайбами й головками болтів, які кріплять основу антени до даху локомотива.

2 Перевірка коефіцієнта стоячої хвилі (КСХ)

Перевірка проводиться за схемою рис. 11.

Рисунок 11 – Схема перевірки коефіцієнта стоячої хвилі

2.1 Відкалібрувати аналізатор ступеню узгодження АСС-3 „Сандал”, для чого:

а) установити перемикач “ДІАПАЗОН MHz” в положення „150”;

б) установити перемикач “ВИД РОБІТ“ в положення „▼”;

в) установити перемикач “ПОТУЖНІСТЬ W” в положення „15”;

г) натиснути тангенту на маніпуляторі радіостанції і ручкою “ВСТАНОВЛЕННЯ” на аналізаторі сумістити стрілку індикатора зі значком “▼”.

2.2 Виміряти КСХ антени, для чого, не відпускаючи тангенти, встановити перемикач “ВИД РОБІТ” аналізатора в положення КСХ. Стрілка на верхній шкалі індикатора вкаже на рівень КСХ.

Примітка 1. Антена вважається придатною до експлуатації, якщо рівень КСХ менше 2.

Примітка 2. Перевірку КСХ необхідно проводити в режимі повної потужності.

Примітка 3. Перевірку КСХ УКХ антени можна проводити антенним аналізатором MFJ-259 згідно із його інструкцією з експлуатації.

3 Оформлення результатів перевірки

Результати перевірки оформити записами в журналі.

Укрзалізниця ЦШ	Технологічна карта ТК 14
Плата управління (УУ) радіостанції РЛ-2С
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка параметрів плати управління (УУ)	За необхідності після ремонту	Електро-механік КРП	1 – 3

Перевірку плати управління проводити в складі технологічного блока ППУ радіостанції РЛ-2С з використанням стенда контролю радіостанції, технологічного пульта управління, двох блоків БВГ та маніпулятора.

Необхідно врахувати, що при роботі технологічного блока ППУ в режимі ПЕРЕДАЧА більше 60 с, передавач вимикається автоматично. Для повторного увімкнення режиму ПЕРЕДАЧА необхідно вимкнути і знову увімкнути перемикач “ТНГ1” (“ТНГ2”) на стенді контролю або тангенту на маніпуляторі.

1 Підготовка робочого місця

З’єднати прилади за схемою А.1 додатка А. На ППУ зняти кришки, замінити плату УУ технологічного блока на плату УУ, яку потрібно перевірити.

2 Перевірка функціонування та обміну з пультом управління

2.1 Перевірку функціонування плати управління (УУ) в режимі прийому провести згідно з пунктами 2 і 6 ТК 04 для приймача УКХ діапазону і з пунктами 2 і 6 ТК 05 для приймача КХ діапазону. Перевірити девіацію сигналів викликів в режимі ПЕРЕДАЧА згідно з пунктами 5 ТК 06 і ТК 07 для передавачів УКХ і КХ відповідно. Перевірку обміну з пультом управління провести згідно з пунктом 3 ТК 09, а перевірку програмування параметрів провести згідно з пунктом 6 ТК 09.

3 Оформлення результатів перевірки

Результати перевірки оформити записами в журналі.

Додаток А

(обов’язковий)

Схеми підключення і схеми допоміжних пристроїв

43,2-143 В (11-31,2 В)

(+) (-) К2 СУ К15

К16

К1

СУ

К13 К14

К3 ПРМ ПРМ ПРД ПРД

К4 КВ КВ УКВ КВ

ПУ

К5 Х1 ПРД ПРД

К6 Х2 A3 SA4 Осц. Ген. В3-57

ПРМ ПРМ Част. С6-11

К11 Х3

Стенд проверки РЛ-2С SA5 Контроль

ПУ К12 Х4 НЧ БВГУКВ1 НЧ БВГУКВ2 Вх. мод.1 НЧ ГГ1 13,8 В-1

К7 Х5

К8 НЧ БВГКВ1 НЧ БВГКВ2 Вх. мод.2 НЧ ГГ2 13,8 В-2 Корпус

Х6

1 – Схема перевірки радіостанції РЛ-2С

Продовження додатка А

43,2-143 В (11-31,2 )В

(+) (-) К2 СУ К15 К16

К17

К14

К4 ПРМ ПРМ ПРД ПРД

УКВ КВ УКВ КВ

ПУ

Стенд проверки РЛ-2С

К5 Х1

К6 Х2 ПРД ПРД Осц. Ген. В3-57

SA3 SA4 Част. С6-11

К11 Х3 ПРМ ПРМ

SA5 Контроль

Х4

Х5 НЧ БВГУКВ1 НЧ БВГУКВ2 Вх. мод.1 НЧ ГГ1 13,8 В-1

Х6 НЧ БВГКВ1 НЧ БВГКВ2 Вх. мод.2 НЧ ГГ2 13,8 В-2 Корпус

2 – Схема перевірки прийомопередавача КХ

Продовження додатка А

(+) (-) 43,2-143 В (11-31,2 В)

К17 К1 СУ К16

К13

ПРМ

УКВ ПРМ ПРД ПРД

К4 КВ УКВ КВ

ПУ Стенд проверки РЛ-2С

К5 Х1 ПРД ПРД

SA3 SA4 Осц. Ген. В3-57

К6 Х2 ПРМ ПРМ Част. С6-11

К11 Х3

SA5 Контроль

Х4 Ч БВГУКВ1 НЧ БВГУКВ2 Вх. мод.1 НЧ ГГ1 13,8 В-1

Х5 НЧ БВГКВ1 НЧ БВГКВ2 Вх. мод.2 НЧ ГГ2 13,8 В-2 Корпус

Х6

3 – Схема перевірки прийомопередавача УКХ

Продовження додатка А

4 – Схема пульта (ТВ)

Продовження додатка А

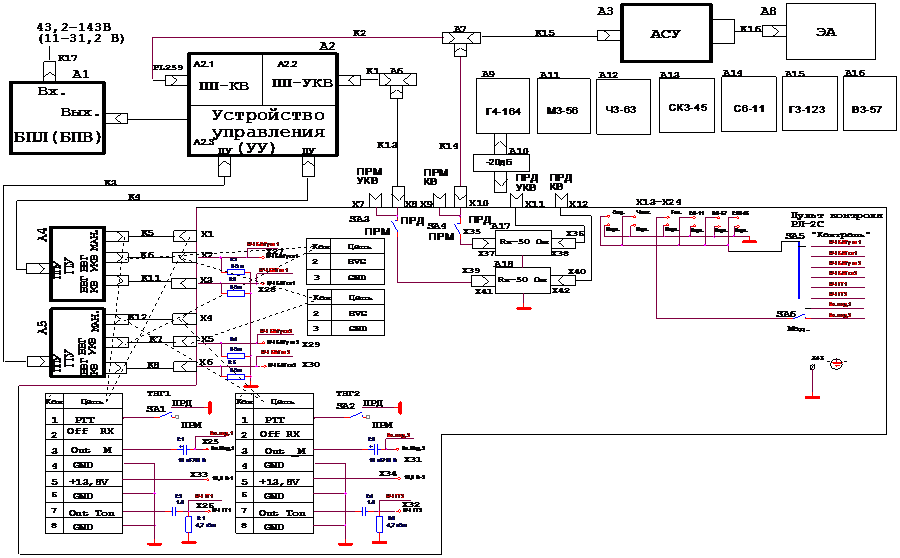

5 – Схема стенда контролю і підключення РЛ-2С

Продовження додатка А

"АНТ" Х1 S1 S2.1

L1 «Lа «Rа»

«9 мкГн» «12 Ом» R8…R13

«14 мкГн» «6 Ом»

"ОСЦ" «19 мкГн» «1,5 Ом» R14…R21

Х2

X3 VD1

R1 C1

R22…R28

S2.2

R29…R35

R2 R4 R6

«ЧАСТ»

R3 R5 R7 R36

Х5 «КНИ»

R37

С2

6 – Схема еквівалента антени

Продовження додатка А

R1 R3

17 17

XW1 XW3

XW2

XW1 - XW3 Розетка СР5ФВ ВРО.364.007 ТУ

7 – Схема узгоджуючого пристрою першого типу

Продовження додатка А

VD1 ”Ключ”

"Манипулятор" Х1

R2 VD2 “Геркон”

FU1“0,5 A”

“Вкл.” Х2 “+”

VD3

X3 “-”

Х4“Осциллограф” R6 “Вкл.”

S2 “Вход 1” VD4

Х6“Вход 1”

S3 “Вход 2”

Х7 R3 T1

R4 R5

X9 “Вход 2”

8 – Схема пульта контролю маніпулятора

Продовження додатка А

9 – Схема технологічного пристрою (ТП)

ЩВ2.708.439-1

Додаток Б

(обов’язковий)

Алгоритм управління радіостанцією РЛ-2С

1 – Штатний режим

Функція	Орган управління	Індикація
Режим роботи радіостанції в КХ діапазоні	Установлюється натисканням кнопки“УКВ/КВ”	Засвітиться індикатор “КВ”. На табло висвітиться номер встановленого каналу 1 або 2
Режим роботи радіостанції в УКХ діапазоні	Установлюється натисканням кнопки“УКВ/КВ”	Засвітиться індикатор “УКВ”. На табло висвітиться номер встановленого каналу 001–172
Режим чергового прийому	Установлюється натисканням кнопки “ДЕЖ”	Засвітиться індикатор “ДЕЖ”. Миготіння індикатора “ДЕЖ” означає режим обробки сигналу ВИКЛИК, для переривання цього режиму необхідно натиснути кнопку “ДЕЖ”
Режим переходу в прийом із чергового прийому	Установлюється натисканням кнопки “ДЕЖ”	Індикатор “ДЕЖ” гасне
Посилання сигналів викликів: ДНЦ, ЛОК, ДСП, РЕМ	Установлюється натисканням відповідної кнопки “ДНЦ”, “ЛОК”, “ДСП”, “РЕМ”	Засвітиться відповідний індикатор “ДНЦ”, “ЛОК”, “ДСП”, “РЕМ” і індикатор “ПРМ” червоним світлом (режим передача)
Вибір необхідного каналу зв’язку в межах запрограмованих	Вибирається послідовним натисканням кнопок “▲”, “▼” при натиснутій кнопці “F”	На табло висвітиться номер вибраного каналу. В УКХ діапазоні від 001 до 172 в межах запрограмованих 30 комірок пам’яті, в КХ діапазоні для поїзного зв’язку 1 або 2

2 – Режим розширених функцій

Функція	Орган управління	Індикація
Установлення рівня яскравості світіння індикаторів	Установлюється натисканням кнопок ”F” і “ДНЦ”. Вихід з цього режиму відбувається після відпускання кнопок “F” і “ДНЦ”	На табло висвітиться F1 і міняється яскравість світіння індикаторів
Установлення рівнів гучності в БВГ	1) Натиснути кнопки “F” і “ЛОК” 2) Вибрати натисканням кнопок “▲”, “▼” необхідний рівень гучності. Вихід з цього режиму відбувається після натискання тангенти або автоматично через 4 с	На табло висвітиться буква Г і значення гучності (1, 2, 3, 4)
Режим S-метра	Установлюється натисканням кнопок “F” і “ДСП”. Вихід з цього режиму відбувається після повторного натискання кнопок “F” і “ДСП”	На табло висвітиться буква У і значення S-метра (00 – 99)

3 – Програмування частот УКХ

Функція	Орган управління	Індикація
1Установлення режиму програмування частот УКХ приймача	Натиснути короткочасно (металевим стержнем) кнопку “ПРГ” на платі через отвір на лицевій панелі ПУ	1) Мигають індикатори “УКХ” і зеленим світлом “ПРМ”. 2) На табло послідовно з’явиться інформація: ‑ ПРГ (програмування) мигне 3 рази; ‑ 001 – 172 (номер частотного каналу), якщо 0, то канал не записаний.
2 Запис або корегування номерів каналу зв’язку УКХ приймача	Установлюється натисканням кнопок: – “ДНЦ” (зміна сотень); – “ЛОК” (зміна десятків); – “ДСП” (зміна одиниць) або натисканням кнопок “▲”, “▼”.	На табло мигають індикатори “ДЕЖ” і “ПРМ” зеленим світлом. Відповідно натиснутим кнопкам змінюються роз-ряди сотень, десятків, одиниць. Після вибору необхідного значення висвітиться номер записаного каналу 001 – 172. Значення 000 – свідчить про те, що інформація не записана і чарунка пам’яті вільна. Запис 000 в чарунку F1 заблоковано.
3 Занесення значення час-тотного каналу в пам’ять	Натиснути кнопки “F” і “ДЕЖ”	Значення частотного каналу буде занесено в пам’ять.
4 Запис або корегування номерів каналу зв’язку УКХ пере-давача	1) Натиснути кнопку “РЕМ” 2) Натискаючи кнопки: – “ДНЦ” (зміна сотень); – “ЛОК” (зміна десятків);	1) Мигають індикатори “ДЕЖ” и “ПРМ УКВ” червоним світлом – радіостанція перейшла в режим програмування частот передавача. 2) На табло після вибору необхідного значення висвітиться номер записаного каналу 001 – 172.

Кінець таблиці Б.3

Функція	Орган управління	Індикація
	– “ДСП” (зміна одиниць) або натискуючи кнопки “▲”, “▼” вибрати необхідне значення.	Запис значення 000 – свідчить, що частота передавача буде дорівнювати частоті приймача.
5 Контроль номера чарунки пам’яті (при необхідності)	Натиснути кнопку “F”	На табло висвітиться F і номер чарунки пам’яті.
6 Занесення значення частотного каналу в пам’ять	Натиснути кнопку “F” і “ДЕЖ”	Значення частотного каналу буде занесено в пам’ять.
7 Вибір чарунки пам’яті	Послідовно натискаючи кнопки “▲”, “▼” з інтервалом більше 2 с вибрати наступний номер чарунки пам’яті	На табло висвітяться номери комірок пам’яті від F1 до F30.
8 Завершення програмування (вихід з режиму ПРГ)	Натиснути на тангенту маніпулятора або вимкнути і увімкнути радіостанцію	Миготіння індикаторів “УКВ” і “ПРМ” припиняється.

4 – Програмування значень рівнів гучності

Функція

Орган управління

Індикація

1 Установлен-ня режиму програмування значень рівнів гучності

1) Натиснути короткочасно (металевим стержнем) кнопку “ПРГ“ на платі через отвір на лицевій панелі ПУ.

2) Натиснути кнопки “F” і “ЛОК”.

3) Утримуючи натиснутою кнопку “F”, кнопками “▲”, “▼” вибрати потрібну комірку пам’яті.

4) Відпустити кнопку “F”.

Натисканням кнопок “▲”, “▼” вибрати необхідне значення.

5) Натиснути кнопки “F” і “ДЕЖ”.

1) Мигають індикатори “УКВ” або “КВ” і “РЕМ”.

На табло послідовно з’явиться інформація:

ПРГ (програмування) мигне
3 рази;

001 – 172 (номер частотного каналу), якщо 0, то канал не записаний.

2) Радіостанція переходить в режим програмування рівнів гучності. Мигають індикатори “КВ”, “УКВ”, “ЛОК”.

3) На табло висвітиться буква Г і номер чарунки пам’яті 1 – 4.

4) На табло висвітиться значення електронного потенціометра в умовних одиницях 000 – 255.

Миготять індикатори “КВ”, “УКВ”, “ДЕЖ КВ”, “ДЕЖ УКВ”, “ЛОК”.

5) Значення електронного потенціометра заноситься в пам’ять.

2 Завершення програмування (вихід з режиму ПРГ)

Натиснути на тангенту мані-пулятора або вимкнути і увімкнути радіостанцію

Миготіння індикаторів “КВ”, “УКВ”, “ДЕЖ КВ”, “ДЕЖ УКВ”, “ЛОК” припиняється.

5 ‑ Програмування рівнів ПШ

Функція	Орган управління	Індикація
1 Установлення режиму програмування рівнів ПШ	1) Натиснути короткочасно (металевим стержнем) кнопку “ПРГ” на платі через отвір на лицевій панелі ПУ. 2) Натиснути кнопки “F” і “РЕМ”. 3) Натискан-ням кнопок “▲”, “▼” виберіть необхідний рівень ПШ. Аналогічно проводять програмування для режиму КХ (або УКХ).	1) Мигають індикатори “УКВ” (або “КВ”) і “РЕМ”. На табло послідовно появиться інформація: ПРГ (програмування) мигне 3 рази; 001 – 172 (номер частотного каналу), якщо 0, то канал не записаний. 2) Радіостанція переходить в режим програмування рівнів ПШ. 3) На табло світиться буква П і рівень ПШ (1 – 32).
2 Завершення програмування (вихід з режиму ПРГ)	Натиснути на тангенту маніпулятора або вимкнути і увімкнути радіостанцію	Мигання індикаторів “УКВ” і “ПРМ” припиняється
Примітка. Після закінчення процесу програмування отвір “ПРГ” закрити гвинтом і опломбувати.

Додаток В (обов’язковий)

Режим S-метра

1 – Рівні корисного високочастотного сигналу на вході УКХ приймача (режим S-метра)

Показники
S-метра

Рівень високо-

частотного сигналу, мкВ

Показники
S-метра

Рівень високо-

частотного сигналу, мкВ

Показники
S-метра

Рівень високо-

частотного сигналу, мкВ

У10

У11

У12

У13

У14

У15

У16

У17

У18

У19

У20

У21

У22

У23

У24

У25

У26

У27

У28

У29

У30

У31

У32

У33

У34

У35

-

-

-

-

-

-

-

-

-

-

0,04

0,05

0,06

0,07

0,08

0.08

0,08

0,08

0,09

0,09

0.1

011

0,12

0,13

0,14

0,15

У36

У37

У38

У39

У40

У41

У42

У43

У44

У45

У46

У47

У48

У49

У50

У51

У52

У53

У54

У55

У56

У57

У58

У59

У60

У61

0,16

0,17

0,18

0,19

0,2

0,21

0,22

0,23

0,24

0,25

0,27

0,28

0,29

0,30

0,31

0,32

0,33

0,34

0,35

0,36

0,37

0,4

0,42

0,47

0,53

0,69

У62

У63

У64

У65

У66

У67

У68

У69

У70

У71

У72

У73

У74

У75

У76

У77

У78

У79

У80

У81

У82

У83

0,81

1,0

1,2

1,4

1,6

1,9

2,3

3,0

3,8

4,6

5,6

7,8

9,0

9,8

10

13

15

23

48

56

68

71

2 – Рівні корисного високочастотного сигналу на вході КХ приймача (режим S-метра)

Показ-ники
S-метра

Рівень високо-частот-ного

сигналу, мкВ

Показ-ники
S-метра

Рівень високо-частот-ного сигналу, мкВ

Показ-ники
S-метра

Рівень високо-частот-ного сигналу, мкВ

Показ-ники
S-метра

Рівень високо-частот-ного сигналу, мкВ

Без ослаблення на вході

приймача

З максимальним ослабленням

на вході приймача

У10

У11

У12

У13

У14

У15

У16

У17

У18

У19

У20

У21

У22

У23

У24

У25

У26

У27

У28

У29

У30

У31

У32

У33

У34

У35

2,0

2,2

2,4

2,6

2,8

3,2

3,6

4,0

4,6

5,2

5,8

6,6

7,4

8,4

9,4

12,0

13,2

14,8

16,4

18,2

20,0

22,0

24,0

26,0

28,0

30,0

У36

У37

У38

У39

У40

У41

У42

У43

У44

У45

У46

У47

У48

У49

У50

У51

У52

У53

У54

У55

У56

У57

У58

У59

У60

У61

34,0

38,0

42,0

46,0

60.0

75,0

80,0

90,0

100

120

150

200

230

280

300

360

460

580

620

680

720

840

860

900

1000

1010

У10

У11

У12

У13

У14

У15

У16

У17

У18

У19

У20

У21

У22

У23

У24

У25

У26

У27

У28

У29

У30

У31

У32

У33

У34

У35

20,0

21,0

24,0

26,0

28,0

32,0

36,0

41,0

47,0

52,0

58,0

66,0

75,0

85,0

95,0

110

130

150

165

185

210

225

250

260

280

330

У36

У37

У38

У39

У40

У41

У42

У43

У44

У45

У46

У47

У48

У49

У50

У51

У52

У53

У54

У55

У56

У57

У58

У59

У60

У61

400

500

630

760

880

980

1250

1500

1780

2050

2480

2980

3350

4200

4950

5400

5900

6380

7500

10000

18000

27000

39000

40000

40300

40400

Додаток г (обов’язковий)

Вимірювальні прилади для перевірки і ремонту радіостанції РЛ-2С

1

Назва

і призначення

Позна-

чення

Основні

характерис-

тики

Наймену-вання

і позначення

виробів,

які ремон-туються і перевіряються

Примітки

1 Генератор

сигналів

високочастотний

Г4-164

(0,5 – 520) МГц

РЛ-2С, ППУ

3.260.020 ТУ

2 Генератор сигналів високочастотний

Г4-107

(2 – 155) МГц

РЛ-2С, ППУ

3.260.078 ТУ

3 Генератор низькочастотний

Г3-123

(100 – 4000) Гц

РЛ-2С, ППУ

4 Генератор імпульсів

Г5-56

(60мс – 60с)

РЛ-2С, ППУ

ЕХ3.269.076ТУ

5 Частотомір електронний

Ч3-63

0,1 мкс – 104 с

0,1 – 200 МГц,

0,2 – 1,5 ГГц

РЛ-2С, ППУ

6 Осцилограф

універсальний

С1-77

(0 –110) В

РЛ-2С, ППУ

7 Осцилограф

універсальний

С1-64

(0 – 110) В

БПЛ, БПВ

8 Вимірювач нелінійних спотворень автоматичний

С6-11

КНИ до 10 %

РЛ-2С, ППУ

ДЛИ2.770.003 ТУ

9 Ватметр

М3-56

(0 – 15) Вт

РЛ-2С, ППУ

1.401.039 ТУ

10 Вимірювач модуляції ви-числювальний

СК3-45

Девіація

(0 – 10) кГц

РЛ-2С, ППУ

11 Джерело живлення постійного струму

Б5-47

(0,1– 29,9) В

(0,01– 2,99) А

РЛ-2С, ППУ

ЕЭ3.233.220 ТУ

12 Джерело живлення постійного струму

Б5-21

(0 – 30) В,

10 А

БПЛ, БПВ

13 Мілівольтметр

В3-57

(0 – 5) В

БПЛ, БПВ

Продовження таблиці Г.1

Назва

і призначення

Позна-

чення

Основні

характерис-

тики

Наймену-вання

і позначення

виробів,

які ремон-туються і перевіряються

Примітки

14 Мегомметр

М4100/3

20 МОм

БПЛ, БПВ

ТУ

15 Вольтметр універсальний

В7-16А

(3 – 800) В

(1 – 5000) Ом

16 Амперметр

М2038

(0 – 10) А

Клас 0,5

БПЛ, БПВ

17 Мілівольтметр

В3-38

1мВ – 300 В

БПЛ, БПВ

18 Вимірювач
LCR цифровий

Е7-12

0,1 пФ –
100 мкФ

АСУ

19 Еквівалент антени

ЭА

9 мкГн –
19 мкГн

(1,5– 12) Ом

АСУ

ЩВ2.7

20 Техноло-гічний пристрій

ТП

БПЛ, БПВ

ЩВ2.7

21 Техноло-гічний випрямляч

ТВ

БПЛ, БПВ

ЩВ2.7

22 Стенд контролю РЛ-2С

СК

РЛ-2С

МБФИ.

23 Узгоджуючий пристрій першого типу

СУ

МБФИ.468353.000

24 Пульт контролю маніпулятора

Маніпулятор

ЩВ2.708.

445-1

25 Антенний аналізатор

MFJ-259

Діапазон (1,8 – 170) МГц

Вимірювання КСХ та активної і реактивної складових опору антен

26 Аналізатор ступеню узгодження

АСС-3 „Сан-дал”

0,2 – 50 Вт

КСХ – 1, 1–3

Антенно-фідерний тракт УКХ-радіостанцій

Кінець таблиці Г.1

Назва

і призначення

Позна-

чення

Основні

характерис-

тики

Наймену-вання

і позначення

виробів,

які ремон-туються і перевіряються

Примітки

27 Навантаження
50 Ом

(0,1 – 1000) МГц,

50 Ом,

100 Вт

АСУ

28 Мегомметр електронний

Е6-16

2 Ом – 200 МОм

Контроль опору ізоляції кабелів між-блочних з’єднань і антенних ізоляторів

29 Узгоджуючий пристрій

СУ

2 шт.

(0,1 – 1000) МГц

КСВ-1,2

РЛ-2С

МБФИ.

468353.000

30 Еквівалент антени

ЭА

РЛ-2С

ЩВ2.708.

746-1

31 Технологічна радіостанція

РЛ-2С

МБФИ.

464424.000

32 Кабель

К1

Довжина

2500 мм 1 шт.

РЛ-2С

МБФИ.685

661.000-00

33 Кабель

К2

Довжина

2500 мм 1 шт.

РЛ-2С

МБФИ.685

661.001-00

34 Кабель

К3, К4

Довжина

1900 мм 2 шт.

РЛ-2С

МБФИ.685

623.000-114

Кабелі технологічні

35 Кабель

К6– К8, К11

Довжина

3000 мм 4 шт.

РЛ-2С

МБФИ.685

623.002-00

36 Кабель

К5, К12

Довжина

1000 мм 2 шт.

РЛ-2С

МБФИ.685

623.005

37 Кабель

К13–К15

Довжина

1000 мм 3 шт.

РЛ-2С

МБФИ.685

661.002

38 Кабель

К16

Довжина
1000 мм 1шт.

РЛ-2С

МБФИ.685

661.003

39 Кабель

К17

Довжина

1500 мм 1 шт.

РЛ-2С

МБФИ.685

623.006

При вимірюваннях можуть бути застосовані інші вимірювальні прилади, які забезпечують похибки вимірювань, не гірше:

а) девіацію частоти

5 %;

б) коефіцієнта гармонік

10 %;

в) частоти

2,5 х 10-7;

г) напруги низької частоти

5 %;

д) напруги високої частоти

6 %;

е) напруги постійного струму

5 %;

ж) постійного струму

5 %;

и) опору

5 %.

Додаток Д

(обов’язковий)

Технологічні кабелі для перевірки радіостанцій РЛ-2С

Х1 Х2

1 – Кабель К5, К12

Монтаж вести проводом перетином не менше 0,35 мм2

Довжина 1000 ± 100 мм

Зона

Поз.

позна - чення

Найменування

Кількість

Примітка

Х1

Розетка РС10ТВ з кожухом АВО.364.047 ТУ

1

Х2

Розетка кабельна ОНЦ-БС-1-10/14-Р12-1-В БРО.364.030 ТУ

1

Продовження додатка Д

Х1 Х2

2 – Кабель К13, К14, К15

Монтаж вести кабелем РК-50, довжина 1000 ± 100 мм

Зона

Поз.

позна-

чення

Найменування

Кількість

Примітка

Х1, Х2

Вилка СР50-164ПВ ВРО.364.007 ТУ

2

Х1 Х2

Х3

3 – Кабель К16

Монтаж вести кабелем РК-50, відвід проводом перетином 0,5 мм2

Довжина кабелю 1000 ± 100 мм, відводів 100 ± 10 мм

Зона

Поз.

позна-чення

Найменування

Кількість

Примітка

Х1

Вилка СР50-164ПВ ВРО.364.007 ТУ

1

Х2, Х3

Наконечник П2,5-6-ЛТ-0,7 ГОСТ 22002.7-76

2

Продовження додатка Д

Х1

Х2 “+”

Х3 “-”

4 – Кабель К17

Монтаж вести проводом перетином не менше 0,75 мм2

Довжина 1500 ± 100 мм.

Зона

Поз.

позначення

Найменування

Кількість

Примітка

Х1

Розетка 2РМ22КПН4Г3В1 ГЕО.364.126 ТУ

1

Х2,Х3

Наконечник П2,5-6-ЛТ-07 ГОСТ 22002.7-76

2

Додаток Е (обов’язковий)

Таблиці частот

1 – Таблиця відповідності частот випромінювання і номерів каналів для УКХ діапазону за номінальної частотної рознесеності між сусідніми каналами 25 кГц

Номер каналу

Частота

випромі-нювання, МГц

Номер каналу

Частота

випромі-нювання,

МГц

Номер каналу

Частота

випромі-нювання, МГц

001

002

003

004

005

006

007

008

009

010

011

012

013

014

015

016

017

018

019

020

021

022

023

024

025

026

027

028

029

151,725

151,750

151,775

151,800

151,825

151,850

151,875

151,900

151,925

151,950

151,975

152,000

152,025

152,050

152,075

152,100

152,125

152,150

152,175

152,200

152,225

152,250

152,275

152,300

152,325

152,350

152,375

152,400

152,425

030

031

032

033

034

035

036

037

038

039

040

041

042

043

044

045

046

047

048

049

050

051

052

053

054

055

056

057

058

152,450

152,475

152,500

152,525

152,550

152,575

152,600

152,625

152,650

152,675

152,700

152,725

152,750

152,775

152,800

152,825

152,850

152,875

152,900

152,925

152,950

152,975

153,000

153,025

153,050

153,075

153,100

153,125

153,150

059

060

061

062

063

064

065

066

067

068

069

070

071

072

073

074

075

076

077

078

079

080

081

082

083

084

085

086

087

153,175

153,200

153,225

153,250

153,275

153,300

153,325

153,350

153,375

153,400

153,425

153,450

153,475

153,500

153,525

153,550

153,575

153,600

153,625

153,650

153,675

153,700

153,725

153,750

153,775

153,800

153,825

153,850

153,875

Кінець таблиці Е.1

Номер

каналу

Частота випромі-нювання,

МГц

Номер каналу

Частота випромі-нювання,

МГц

Номер каналу

Частота

випромі-

нювання, МГц

088

089

090

091

092

093

094

095

096

097

098

099

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

153,900

153,925

153,950

153,975

154,000

155,000

155,025

155,050

155,075

155,100

155,125

155,150

155,175

155,200

155,225

155,250

155,275

155,300

155,325

155,350

155,375

155,400

155,425

155,450

155,475

155,500

155,525

155,550

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

155,575

155,600

155,625

155,650

155,675

155,700

155,725

155,750

155,775

155,800

155,825

155,850

155,875

155,900

155,925

155,950

155,975

154,025

154,050

154,075

154,100

154,125

154,150

154,175

154,200

154,225

154,250

154,275

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

154,300

154,325

154,350

154,375

154,400

154,425

154,450

154,475

154,500

154,525

154,550

154,575

154,600

154,625

154,650

154,675

154,700

154,725

154,750

154,775

154,800

154,825

154,850

154,875

154,900

154,925

154,950

154,975

156,000

2 – Таблиця відповідності частот випромінювання і номерів каналів для УКХ діапазону за номінальної частотної рознесеності між сусідніми каналами 12,5 кГц

Номер каналу

Частота

випромі-нювання, МГц

Номер каналу

Частота

випромі-нювання,

МГц

Номер каналу

Частота

випромі-нювання, МГц

001

002

003

004

005

006

007

008

009

010

011

012

013

014

015

016

017

018

019

020

021

022

023

024

025

026

027

028

029

030

151,725

151,750

151,775

151,800

151,825

151,850

151,875

151,900

151,925

151,950

151,975

152,000

152,025

152,050

152,075

152,100

152,125

152,150

152,175

152,200

152,225

152,250

152,275

152,300

152,325

152,350

152,375

152,400

152,425

152,450

031

032

033

034

035

036

037

038

039

040

041

042

043

044

045

046

047

048

049

050

051

052

053

054

055

056

057

058

059

060

152,475

152,500

152,525

152,550

152,575

152,600

152,625

152,650

152,675

152,700

152,725

152,750

152,775

152,800

152,825

152,850

152,875

152,900

152,925

152,950

152,975

153,000

153,025

153,050

153,075

153,100

153,125

153,150

153,175

153,200

061

062

063

064

065

066

067

068

069

070

071

072

073

074

075

076

077

078

079

080

081

082

083

084

085

086

087

088

089

090

153,225

153,250

153,275

153,300

153,325

153,350

153,375

153,400

153,425

153,450

153,475

153,500

153,525

153,550

153,575

153,600

153,625

153,650

153,675

153,700

153,725

153,750

153,775

153,800

153,825

153,850

153,875

153,900

153,925

153,950

Продовження таблиці Е.2

Номер

каналу

Частота випромі-нювання,

МГц

Номер каналу

Частота випромі-нювання,

МГц

Номер каналу

Частота

випромі-

нювання,

МГц

091

092

093

094

095

096

097

098

099

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

153,975

154,000

155,000

155,025

155,050

155,075

155,100

155,125

155,150

155,175

155,200

155,225

155,250

155,275

155,300

155,325

155,350

155,375

155,400

155,425

155,450

155,475

155,500

155,525

155,550

155,575

155,600

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

155,625

155,650

155,675

155,700

155,725

155,750

155,775

155,800

155,825

155,850

155,875

155,900

155,925

155,950

155,975

154,025

154,050

154,075

154,100

154,125

154,150

154,175

154,200

154,225

154,250

154,275

154,300

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

154,325

154,350

154,375

154,400

154,425

154,450

154,475

154,500

154,525

154,550

154,575

154,600

154,625

154,650

154,675

154,700

154,725

154,750

154,775

154,800

154,825

154,850

154,875

154,900

154,925

154,950

154,975

156,000

Продовження таблиці Е.2

Номер каналу

Частота

випромі-нювання, МГц

Номер каналу

Частота

випромі-нювання,

МГц

Номер каналу

Частота

випромі-нювання, МГц

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

151,7375

151,7625

151,7875

151,8125

151,8375

151,8625

151,8875

151,9125

151,9375

151,9625

151,9875

152,0125

152,0375

152,0625

152,0875

152,1125

152,1375

152,1625

152,1875

152,2125

152,2375

152,2625

152,2875

152,3125

152,3375

152,3625

152,3875

152,4125

152,4375

152,4625

152,4875

152,5125

152,5375

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

152,5625

152,5875

152,6125

152,6375

152,6625

152,6875

152,7125

152,7375

152,7625

152,7875

152,8125

152,8375

152,8625

152,8875

152,9125

152,9375

152,9625

152,9875

153,0125

153,0375

153,0625

153,0875

153,1125

153,1375

153,1625

153,1875

153,2125

153,2375

153,2625

153,2875

153,3125

153,3375

153,3625

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

293

294

295

296

297

298

299

153,3875

153,4125

153,4375

153,4625

153,4875

153,5125

153,5375

153,5625

153,5875

153,6125

153,6375

153,6625

153,6875

153,7125

153,7375

153,7625

153,7875

153,8125

153,8375

153,8625

153,8875

153,9125

153,9375

153,9625

153,9875

154,0125

154,0375

154,0625

154,0875

154,1125

154,1375

154,1625

154,1875

Кінець таблиці Е.2

Номер

каналу

Частота випромі-нювання,

МГц

Номер каналу

Частота випромі-нювання,

МГц

Номер каналу

Частота

випромі-

нювання,

МГц

300

301

302

303

304

305

306

307

308

309

310

311

312

313

314

315

316

317

318

319

320

321

322

323

154,2125

154,2375

154,2625

154,2875

154,3125

154,3375

154,3625

154,3875

154,4125

154,4375

154,4625

154,4875

154,5125

154,5375

154,5625

154,5875

154,6125

154,6375

154,6625

154,6875

154,7125

154,7375

154,7625

154,7875

324

325

326

327

328

329

330

331

332

333

334

335

336

337

338

339

340

341

342

343

344

345

346

347

154,8125

154,8375

154,8625

154,8875

154,9125

154,9375

154,9625

154,9875

155,0125

155,0375

155,0625

155,0875

155,1125

155,1375

155,1625

155,1875

155,2125

155,2375

155,2625

155,2875

155,3125

155,3375

155,3625

155,3875

348

349

350

351

352

353

354

355

356

357

358

359

360

361

362

363

364

365

366

367

368

369

370

371

155,4125

155,4375

155,4625

155,4875

155,5125

155,5375

155,5625

155,5875

155,6125

155,6375

155,6625

155,6875

155,7125

155,7375

155,7625

155,7875

155,8125

155,8325

155,8625

155,8875

155,9125

155,9375

155,9625

155,9875

Додаток Ж

(рекомендований)

Комплект поставки сервісного обладнання для перевірки

і ремонту радіостанції РЛ-2С

1

Найменування

Позначення КД

Кіль-кість

При-мітки

Стенд контролю РЛ-2С

МБФИ.464974.000

1

Узгоджуючий пристрій

першого типу

МБФИ.468353.000

2

Технологічний кабель К5 (К12)

МБФИ.685623.005

2

Технологічний кабель К17

МБФИ.685623.006

1

Технологічний кабель К13 (К14, К15)

МБФИ.685661.002

2

Технологічний кабель К16

МБФИ.685661.003

1

Технологічний випрямляч (ТВ)

ЩВ2.708.436-2

1

Технологічний пристрій (ТП)

ЩВ2.708.439-1

1

Пульт контролю маніпулятора

ЩВ2.708.445-1

1

Еквівалент антени

ЩВ2.708.746-1

1

Технологічна радіостанція РЛ-2C з кабелями:

МБФИ.464424.000-09

1

МБФИ.685661.000-00

1

МБФИ.685661.001-00

1

МБФИ.685623.000-114

2

МБФИ.685623.002-00

4

		С.
1	Сфера застосування...………………………...........................	4
2	Нормативні посилання...........................................................	4
3	Познаки та скорочення...........................................................	5
4	Загальні положення...................................................................	7
5	Організація технічного обслуговування..........................	8
6	Вимоги безпеки.............................................................................	8
7	Порядок користування технологічними картами …………………………………………………………….	9
8	Технологічні карти.....................................................................	11
ТК 01	Перевірка працездатності радіостанцій РЛ-2С КХ, УКХ …………..	11
ТК 02	Огляд і перевірка локомотивних пристроїв радіозв’язку.………....	14
ТК 03	Повна перевірка локомотивних пристроїв радіозв’язку.…………..	18
ТК 04	Перевірка параметрів прийомного тракту УКХ................................	22
ТК 05	Перевірка параметрів прийомного тракту КХ...................................	26
ТК 06	Перевірка параметрів передаючого тракту передавача УКХ.…….	30
ТК 07	Перевірка параметрів передаючого тракту передавача КХ.……....	34
ТК 08	Перевірка антенно-узгоджувального пристрою АСУ ……………..	37
ТК 09	Перевірка параметрів пульта управління (ПУ) радіостанцій РЛ-2С ……………………………………………………………….....	39
ТК 10	Перевірка електричних параметрів блока живлення БПЛ..……….	45
ТК 11	Перевірка електричних параметрів блока живлення БПВ..……….	49
ТК 12	Перевірка електричних параметрів маніпулятора...…………..........	53
ТК 13	Огляд та перевірка параметрів антени УКХ .......................................	56
ТК 14	Перевірка параметрів плати управління (УУ) ...................................	58
Додаток А	Схеми підключення і схеми допоміжних пристроїв .............	59
Додаток Б	Алгоритм управління радіостанцією РЛ-2С..........................	68
Додаток В	Режим S-метра. Рівні корисного високочастотного сигналу на входах УКХ і КХ приймачів...............................................	74
Додаток Г	Вимірювальні прилади для перевірки і ремонту радіостанції РЛ-2С.………………………...............................	76
Додаток Д	Технологічні кабелі для перевірки радіостанцій РЛ-2С.......	80
Додаток Е	Таблиці частот. Таблиці відповідності частот випромінювання і номерів каналів для УКХ діапазону за номінальної частотної рознесеності між сусідніми каналами 25 кГц і 12,5 кГц..……………………….................	83
Додаток Ж	Комплект поставки сервісного обладнання для перевірки і ремонту радіостанції РЛ-2С …...………..............	89

Укрзалізниця ЦШ	Технологічна карта ТК 01
Радіостанція РЛ-2С
Найменування робіт	Періодичність	Виконавець	Пункти, що виконуються
Перевірка працездатності радіостанцій РЛ-2С КХ, УКХ	При проходженні локомотива через контрольний пункт радіозв’язку. Пункти 3, 4, 5 – за необхідністю	Електромеханік контрольного пункту. Працівник локомотивного депо	1 – 6 2 – 5

Назва і призначення	Позна- чення	Основні характерис- тики	Наймену-вання і позначення виробів, які ремон-туються і перевіряються	Примітки
1 Генератор сигналів високочастотний	Г4-164	(0,5 – 520) МГц	РЛ-2С, ППУ	3.260.020 ТУ
2 Генератор сигналів високочастотний	Г4-107	(2 – 155) МГц	РЛ-2С, ППУ	3.260.078 ТУ
3 Генератор низькочастотний	Г3-123	(100 – 4000) Гц	РЛ-2С, ППУ
4 Генератор імпульсів	Г5-56	(60мс – 60с)	РЛ-2С, ППУ	ЕХ3.269.076ТУ
5 Частотомір електронний	Ч3-63	0,1 мкс – 104 с 0,1 – 200 МГц, 0,2 – 1,5 ГГц	РЛ-2С, ППУ
6 Осцилограф універсальний	С1-77	(0 –110) В	РЛ-2С, ППУ
7 Осцилограф універсальний	С1-64	(0 – 110) В	БПЛ, БПВ
8 Вимірювач нелінійних спотворень автоматичний	С6-11	КНИ до 10 %	РЛ-2С, ППУ	ДЛИ2.770.003 ТУ
9 Ватметр	М3-56	(0 – 15) Вт	РЛ-2С, ППУ	1.401.039 ТУ
10 Вимірювач модуляції ви-числювальний	СК3-45	Девіація (0 – 10) кГц	РЛ-2С, ППУ
11 Джерело живлення постійного струму	Б5-47	(0,1– 29,9) В (0,01– 2,99) А	РЛ-2С, ППУ	ЕЭ3.233.220 ТУ
12 Джерело живлення постійного струму	Б5-21	(0 – 30) В, 10 А	БПЛ, БПВ
13 Мілівольтметр	В3-57	(0 – 5) В	БПЛ, БПВ

а) девіацію частоти	5 %;
б) коефіцієнта гармонік	10 %;
в) частоти	2,5 х 10-7;
г) напруги низької частоти	5 %;
д) напруги високої частоти	6 %;
е) напруги постійного струму	5 %;
ж) постійного струму	5 %;
и) опору	5 %.

Найменування	Позначення КД	Кіль-кість	При-мітки
Стенд контролю РЛ-2С	МБФИ.464974.000	1
Узгоджуючий пристрій першого типу	МБФИ.468353.000	2
Технологічний кабель К5 (К12)	МБФИ.685623.005	2
Технологічний кабель К17	МБФИ.685623.006	1
Технологічний кабель К13 (К14, К15)	МБФИ.685661.002	2
Технологічний кабель К16	МБФИ.685661.003	1
Технологічний випрямляч (ТВ)	ЩВ2.708.436-2	1
Технологічний пристрій (ТП)	ЩВ2.708.439-1	1
Пульт контролю маніпулятора	ЩВ2.708.445-1	1
Еквівалент антени	ЩВ2.708.746-1	1
Технологічна радіостанція РЛ-2C з кабелями:	МБФИ.464424.000-09	1
	МБФИ.685661.000-00	1
	МБФИ.685661.001-00	1
	МБФИ.685623.000-114	2
	МБФИ.685623.002-00	4
