Беспроводной 8-зонный приемник тревоги

ELECTRONICS LINE RX-433

Беспроводной 8-зонный приемник тревоги

1)  Приемник RX-433 предназначен для приема и декодирования сигналов тревоги, закодированных и переданных на частоте 433,92 МГц АМ устройством передачи TX-433 или эквивалентным беспроводным датчиком или передающим устройством магнитного переключателя. RX-433 работает с 1,2,4 или 8-зонными тревожными реле + 1 реле паники.

2)  Приемник RX-433 сравнивает 8-битный региональный код (включенный в принятый сигнал тревоги для распознавания абонента) со своими заранее установленными настройками SIP-переключателя. При приеме верного кода в приемнике RX-433 на 2 секунды загорается красный светодиодный индикатор.

3)  Затем в приемнике RX-433 декодируется 4-битный код охраняемой зоны (ответственный за сигнал тревоги) и активируется соответствующее тревожное реле (N. C.).

Процедура установки При установке смотрите схему платы (рисунок справа). 1)  Снимите переднюю пластиковую крышку. Установите приемник RX-433, используя 4 отверстия, расположенных симметрично на задней стенке. Разъем антенны должен быть направлен вверх. 2)  Установите региональный код (совместимый с абонентскими беспроводными датчиками или передающими устройствами), с помощью SIP-переключателя SW1, расположенного на плате приемника. 3)  Подключите разъемы к контрольной панели как показано в таблице. Разъем Контакт Подключить к J1 1* - 2 Зона 1 3* - 4 Зона 2 5* - 6 Зона 3 7* - 8 Зона 4 9* - 10 Зона 5 11* - 12 Зона 6 13* - 14 Зона 7 15* - 16 Зона 8 J2 1 –2 Паника или разряд батареи 3 +12 В 4 GND * В охраняемой зоне, не оборудованной реле, нечетные контакты могут применяться как открытый коллектор. 4)  Ввинтите в разъем антенну, поставляемую в комплекте с приемником. Не используйте любую другую антенну, которая может ухудшить чувствительность и уменьшить дальность действия. Установите на место переднюю крышку.

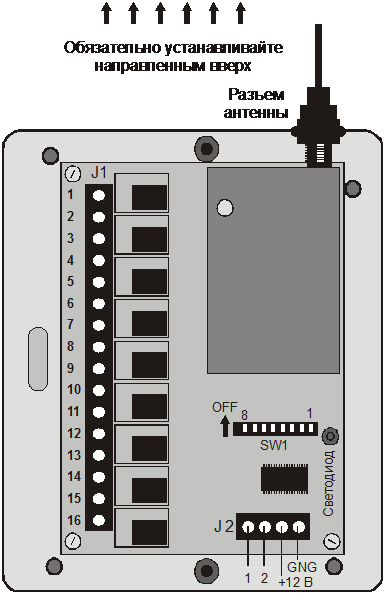

Схема платы

ВНИМАНИЕ! В каждом подключаемом беспроводном датчике тревоги/устройстве передачи должны быть выполнены следующие настройки:

1)  С помощью 8-позиционного SIP-переключателя установите региональный код (который выделен абоненту).

2)  С помощью 4-позиционного SIP-переключателя установите номер охраняемой зоны (где установлено устройство) как показано далее.

4-позиционный переключатель передатчика	Технические характеристики 1)  Рабочий диапазон: до 250 метров на открытом пространстве; 80 метров в помещении. 2)  Доступно региональных кодов: 256. 3)  Адресуемые охраняемые зоны: 1, 2, 4 или 8 + 1 зона разряда батареи/паники. 4)  Размер: 124 х 110 мм (внешний). 5)  Питание: 12В DC. 6)  Ток потребления: Дежурный режим: 7мА; Прием: 50мА. 7)  Рабочая частота: 433,92 МГц АМ. 8)  Антенна: четвертьволновая 17 см. 9)  Индикатор верного кода: светодиод (красный).
1 2 3 4 Зона 8 - OFF OFF OFF Зона 7 - OFF OFF ON Зона 6 - OFF ON OFF Зона 5 - OFF ON ON Зона 4 - ON OFF OFF Зона 3 - ON OFF ON Зона 2 - ON ON OFF Зона 1 - ON ON ON Разряд батареи или паника* ON - - - * В дополнение к тревоге в соответствующей зоне.

Поиск и устранение неисправностей

Установите переднюю крышку приемника на место. Проверьте прием сигнала тревоги, используя передатчик TX-433 в качестве контрольного прибора. При нажатии кнопки паники в передатчике TX-433, в приемнике RX-433 должен сразу загореться красный светодиодный индикатор верного кода. В противном случае:

1)  Проверьте, что в приемнике RX-433 на контакт 3 разъема J2 подано напряжение 12В DC.

2)  Проверьте 8-позиционный SIP-переключатель SW1 приемника RX-433. Его настройка должна совпадать с настройкой 8-позиционного SIP-переключателя передатчика TX-433.
