Вопросы теста по бесконтактным приборам: РНП, БКТ, ФУ, БВМШ.

1. Назначение блока РНП.

2. Назначение блока ФУ.

3. Назначение блока БКТ.

4. Назначение блока БВМШ.

5. БКТ. Через какие элементы БКТ будет передаваться питание от ПТ к ДТ если на выводах 11-12 мгновенный минус на выводах 71-72 - плюс, если контакт Т будет замкнут?

6. БКТ. Через какие элементы БКТ будет передаваться питание от ПТ к ДТ если на выводах 11-12 мгновенный плюс на выводах 71-72 - минус, если контакт Т будет замкнут?

7. БКТ. Через какие элементы БКТ будет передаваться питание от ПТ к ДТ если на выводах 11-12 мгновенный минус на выводах 71-72 - плюс, если контакт Т будет разомкнут?

8. БКТ. Через какие элементы БКТ будет передаваться питание от ПТ к ДТ если на выводах 11-12 мгновенный плюс на выводах 71-72 - минус, если контакт Т будет разомкнут?

9. Назначение резисторов R1 и R2 в блоке БКТ.

10. Назначение варистора в блоке БКТ.

11. Как появляется (через какие элементы схемы) положительный потенциал на управляющем входе тиристора в БКТ?

12. БВМШ. Если ток заряда емкости БВМШ увеличить, то как это отразится на времени выдержки?

13. БВМШ. Если ток заряда емкости БВМШ уменьшить, то как это отразится на времени выдержки?

14. БВМШ. Как увеличить и уменьшить время выдержки БВМШ?

15. БВМШ. Назначение транзисторной схемы в составе БВМШ?

16. РНП. От каких элементов зависит напряжение срабатывания?

17. РНП. Назначение трансформатора в блоке РНП.

18. РНП. По какой цепи срабатывает реле Р на выходе РНП?

19. РНП. Какие элементы РНП позволяют регулировать напряжение отпускания?

20. РНП. Напряжение, с какого элемента(ов) схемы открывает транзистор VT1?

21. РНП. Напряжение, с какого элемента(ов) схемы открывает транзистор VT2?

22. РНП. Как регулируется напряжение срабатывания?

23. РНП. Как регулируется напряжение отпускания?

24. РНП. Для чего необходима часть схемы: R2-VD3?

25. ФУ. При правильном сдвиге фаз на выходах ПЧ какой(ие) тиристоры будут открываться?

26. ФУ. При неправильном сдвиге фаз на выходах ПЧ какой(ие) тиристоры будут открываться?

27. ФУ. Правильный сдвиг фаз между напряжениями ПЭ и МЭ для реле ДСШ.

28. ФУ. Назначение конденсатора С1?

29. ФУ. Назначение резисторов включенных параллельно обмоткам реле Н и О.

Картинки на следующем листе

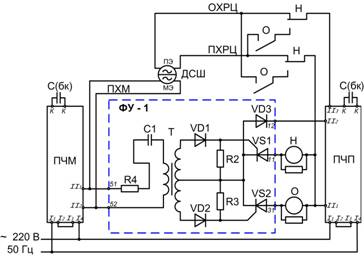

ФУ

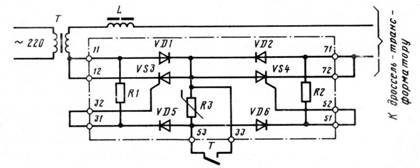

БКТ

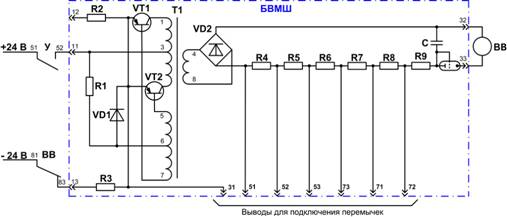

БВМШ

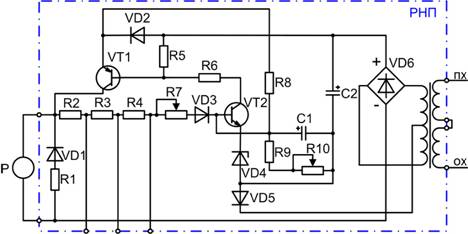

РНП
