ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ К ВИДЕОКАМЕРЕ NETCAM

Содержание:

1. Подключение радара «Искра-1 ДА» к видеокамере NetCam Rev.2.x.

1.1. Общие сведения

1.2. Физическое подключение

1.3. Использование радаров в ПО «VOCORD. Traffic»

1.3.1. Установка виртуального COM-порта

1.3.2. Настройка параметров радара

1.3.3. Настройка параметров «VOCORD. Traffic»

2. Подключение импульсных прожекторов к видеокамере NetCam, усилитель синхросигнала

2.1.1. Усилитель синхросигнала для камер NetCam ревизии 2.1

2.1.2. Параметры устройства

2.1.3. Назначение выводов

2.1.4. Подключение к NetCam

2.1.5. Принципиальная схема

2.2.1. Прожекторы VOCORD: IU20B15, IP20B15, IP20Z15

2.2.2. Прожекторы ТИРЭКС: ПИК-10/И

3. Схема работы прожектора и радара в составе системы Vocord. Traffic

1. Подключение радара «Искра-1 ДА» к видеокамере NetCam

Типы радаров, применяемые для подключения к видеокамере NetCam:

- «Искра-1 ДА/130 (КРИС)» – измеритель с антенной 130 мм;

- «Искра-1 ДА/60 – измеритель с антенной 60 мм;

- «Искра-1 ДА/210» – измеритель с антенной 210 мм;

1.1. Общие сведения

Камера NetCam (Rev.2.1 от 01.01.2001) позволяет подключить 2 радара «Искра-1 ДА», или иные устройства, для измерения скорости по двум независимым последовательным портам передачи данных (Port 1 и Port 2). Камера NetCam Rev2.0 позволяет подключить только 1 устройство.

Каждый из портов Port 1 и Port 2 камеры может быть сконфигурирован в режиме RS232.

В режиме RS232 доступны сигналы RX, TX, GND (Port 1).

НЕ нашли? Не то? Что вы ищете?

В режиме RS485, half-duplex, доступны сигналы D+, D-, GND (Port 2).

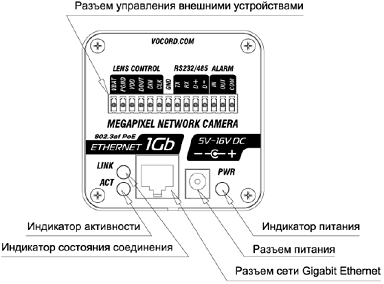

Рис. 1 Внешний вид VOCORD NetСam (со стороны панели управления)

По умолчанию, оба порта имеют режим RS232, 9600 бит/сек, 8 бит данных, без четности, 1 стоп-бит, без управления потоком.

1.2. Физическое подключение.

1.2.1. Назначение сигналов радаров.

Цепь

Назначение при использовании совместно с NetCam

"Искра-1"

ДА/130 (КРИС)

кабель

"Искра-1" ДА/210

кабель

"Искра-1" ДА/60

разъем РС-7

Контр. вых. 1 приемного канала, цифровой вход управления.

Не используется

Синий

3

Контр. вых. 2 приемного канала.

Не используется

Белый

1

Выход данных.

Не используется

Желтый

2

Выход модулятора.

Не используется

Зеленый

4

RS232 RX

Вход данных (в радар)

Фиолетовый

-

RS232 TX

Выход данных (из радара)

Желто-зеленый

-

+12 В

Электропитание радара

Оранжевый, розовый, красный

6

Общий.

Общий («земля»)

Серый, коричневый, черный

7

Табл.1: Назначение сигналов радара

1.2.2. Назначение сигналов NetCam.

Табл.2: Назначение сигналов NetCam

№

Наименование

Назначение

1

VBAT

Электропитание двигателя объектива CANON, +5.5В

2

PGND

Общий для электропитания двигателя объектива CANON («земля»)

3

VDD.

Электропитание контроллера объектива CANON, +3.3В

4

DOUT

Выход данных для объектива CANON (из камеры)

5

DIN

Вход данных из объектива CANON (в камеру)

6

CLK

Синхросигнал данных для объектива CANON (из камеры)

7

GND

Общий («земля»)

8

TX

Выход данных TX(RS232) или D+(RS485) (для UART1, из камеры)

9

RX

Вход данных RX(RS232) или D-(RS485) (для UART1, в камеру)

10

D+

Выход данных TX(RS232) или D+(RS485) (для UART2, из камеры)

11

D-

Вход данных RX(RS232) или D-(RS485) (для UART2, в камеру)

12

IN

Тревожный вход (синхронизация от внешнего источника)

13

OUT

Тревожный выход (управление внешними устройствами)

14

COM

Общий для тревожного входа и выхода.

1.2.3. Подключение сигналов радара "Искра-1"ДА/КРИС и камеры NetCam.

Табл.3: Подключение сигналов радара и камеры

Подключение сигналов радара и камеры

Сигнал NetCam

Сигнал «Искра-1»

TX

RS232, RX (фиолетовый, от Радара №1)

RX

RS232, TX (желто-зеленый, от Радара №1)

GND

Общий (серый, коричневый, черный)

D+

RS232, RX (фиолетовый, от Радара №2)

D-

RS232, TX (желто-зеленый, от Радара №2)

Подключение к источнику электропитания

Сигнал источника питания

Сигнал источника питания

+12В

+12В

Общий

Общий

1.2.3. Подключение сигналов радара "Искра-1"ДА/60 и камеры NetCam.

Для соединения измерителя с внешними устройствами используется разъем типа РС-7. Расположение и назначение его выводов при виде со стороны присоединения на рис.1.

Рис.1. Разъем РС-7.



Контакты 1 и 5-используются для проверки сигналов на линейных выходах обоих приемных каналов.

Контакт 2-выход данных для передачи цифровой информации во внешние устройства (RS232 TX).

Контакт 3-вход цифровых данных, поступающих из внешних устройств управления (RS232 Rx).

Контакт 4-выводится импульсное напряжение питания генератора СВЧ для его контроля и синхронизации внешних устройств.

Контакт 6-выводится напряжение питания +12В (1А), контакт 7 – общий.

Табл.4: Подключение сигналов радара и камеры

Подключение сигналов радара и камеры

Сигнал NetCam

Направление

"Искра-1"ДА/60

разъем РС-7

TX

à

RS232, RX (3)

RX

ß

RS232, TX (2)

GND

ßà

Общий (7)

D+

à

RS232, RX (3)

D-

ß

RS232, TX (2)

Подключение к источнику электропитания

Сигнал источника питания

-

Сигнал источника питания

+12В (1А)

-

+12В (1А)

Общий

-

Общий

1.3. Использование радаров в ПО «VOCORD.Traffic»

1.3.1. Установка виртуального COM-порта

Для использования подключенных радаров необходимо дважды установить драйвер виртуального COM-порта с помощью:

"Установка оборудования"->"Порты COM и LPT"->"Установка с диска", и указать путь на

Vcomdrv. sys

Vcomdrv. inf

,после перезагрузки в менеджере устройств должны появиться 2 новых COM-порта.

1.3.2. Настройка параметров радара

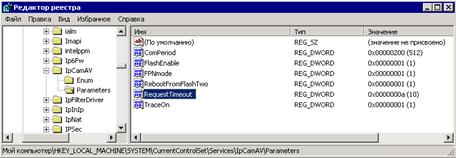

Для правильной работы радаров в реестре должен быть создан ключ:

[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\IpCamAV\Parameters]

"ComPeriod"=dword:0000000A

, задающий период опроса буфера COM-порта равным 10мс.

1.3.3. Настройка параметров «VOCORD.Traffic»

Кроме этого, в ПО «VOCORD. Traffic» должен быть правильно настроен интерфейс «VTRadar» для «Искра-1»: номер зоны определенной в утилите «VTRoadEditor» , номер COM-порта.

Номер «Zone ID» задается при создании зоны радара (ID).

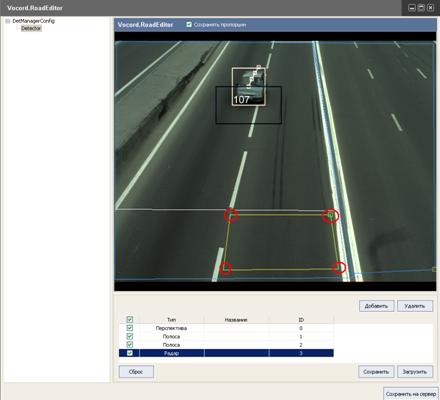

По кнопке «Добавить» выбираем «Радар», в прямоугольнике задаем зону по направлению радара, перетягивая курсором мыши его углы.

Номер COM-порта задается из менеджера устройств.

Независимо от ПО «VOCORD. Traffic», работоспособность радара может быть проверена с помощью программы «WinPult».

В случае исправности радара и правильности его подключения, световой индикатор на задней стенке радара после инициализации со стороны ПО «VOCORD. Traffic» или «WinPult» меняет цвет свечения с красного на зеленый.

2. Подключение импульсных прожекторов к видеокамере NetCam, усилитель синхросигнала.

ü  Используемая модель прожектора.

1) VOCORD: IU20B15, IP20B15, IP20Z15

2) ТИРЭКС: ПИК-10 Импульсный (ПИК-10/И).

ü  Усилитель синхросигнала.

Усилитель синхросигнала (УС) предназначен для согласования выходного сигнала камеры NetCam с входными электрическими параметрами внешних, управляемых камерой, устройств, в частности импульсных прожекторов, вспышек, других камер NetCam.

2.1.1. Усилитель синхросигнала для камер NetCam ревизии 2.1.

Подключение прожекторов Тирекс ПИК-10/И возможно только через УС.

Подключение прожекторов Вокорд требует применения УС, если используется более чем один прожектор. Так же рекомендуется подключать прожекторы Вокорд через УС для исключения возможности работы прожектора в непрерывном режиме (для избегания возможных негативных последствий).

2.1.2. Параметры устройства.

Требования к источнику питания: от 5 до 12В пост., 50мА

Амплитуда выходного сигнала: +5В.

Частота и длительность импульсов: типично 25Гц, 2мсек (определяются камерой NetCam).

Длина входного кабеля 150 +\- 20 мм, выходного кабеля 1200 +\- 20мм

2.1.3. Назначение выводов.

Красный

Выход усилителя (на прожектор)

Черный

Общий для выхода усилителя, выходная «земля», (на прожектор)

Голубой

Входной сигнал (с камеры NetCam), подключить к конт.“OUT”

Коричневый 1 (в паре с желтым)

Общий для источника питания, подключить к конт.“PGND”

Коричневый 2 (в паре с голубым)

Общий для входного сигнала, подключить к конт.“COM”

Желтый

Питание +5В, подключить к конт.“VBAT”

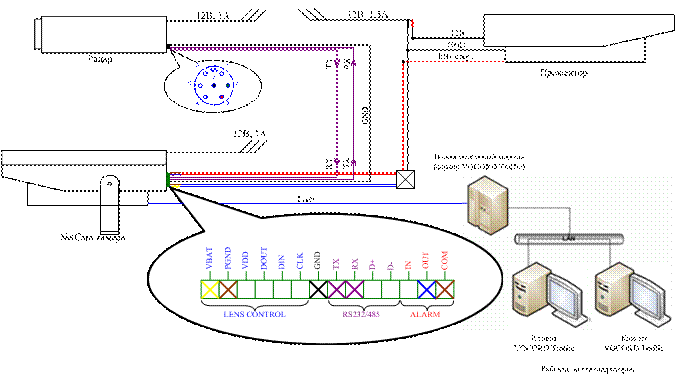

2.1.4. Подключение к NetCam.

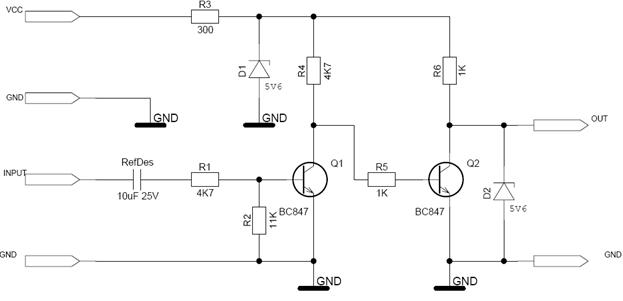

2.1.5. Принципиальная схема.

2.2.1. Прожекторы VOCORD: IU20B15, IP20B15, IP20Z15

Прожекторы генерируют направленный поток света в видимом или инфракрасном диапазоне электромагнитного спектра. Предназначены для применения в системах ночного видения, системах контроля дорожного движения (автоматической идентификации  транспортных средств распознавания государственных регистрационных знаков). Серия прожекторов VOCORD включает в себя модели с  импульсным или непрерывным режимами работы в видимом или ближнем инфракрасном диапазонах спектра. Применяются в составе комплексов VOCORD Traffic, VOCORD FaceControl, VOCORD Tahion совместно с видеокамерами высокого разрешения серии VOCORD NetCam.

Технические характеристики:

Модели

IU20B15

IP20B15

IP20Z15

Общие параметры

Прожектор обеспечивает освещенность (при угле расхождения луча прожектора - не более 15° - ширина пятна 8 м на расстоянии 30 м ):

На расстоянии 10 метров

2.42 Вт/м2

2.42 Вт/м2

2.42 Вт/м2

На расстоянии 20 метров

0.60 Вт/м2

0.60 Вт/м2

0.60 Вт/м2

На расстоянии 30 метров

0.27 Вт/м2

0.27 Вт/м2

0.27 Вт/м2

Максимум интенсивности излучения на длине волн

~850 нм

~850 нм

~850 нм

Сила излучения в импульсе

300 Вт/стер

300 Вт/стер

300 Вт/стер

Угол излучения (полуширина диаграммы направленности)

15°

15°

15°

Управление формой и периодичностью импульса

от внешнего задающего генератора;

от внешнего задающего генератора;

от внешнего задающего генератора;

Длительность импульсов

от 0.3 мс до 3 мс

от 0.3 мс до 3 мс

от 0.3 мс до 3 мс

Частота следования импульсов

определяется внешним задающим импульсом, но не более 50 Гц

определяется внешним задающим импульсом, но не более 50 Гц

определяется внешним задающим импульсом, но не более 50 Гц

Параметры задающего сигнала

+ 5 В (нагрузка 200 Ом)

+ 5 В (нагрузка 200 Ом)

+ 5 В (нагрузка 200 Ом)

Энергопотребление

Номинальное напряжение электропитания

12 VDC;

12 VDC;

12 VDC;

Диапазон допустимых напряжений электропитания

от +5 VDC до +16 VDC

от +5 VDC до +16 VDC

от +5 VDC до +16 VDC

Пиковая потребляемая мощность

не более 90 Вт

не более 90 Вт

не более 90 Вт

Средняя потребляемая мощность

не более 20 Вт

не более 20 Вт

не более 20 Вт

Устойчивость к внешним воздействиям

Класс пылевлагозащищенности

IP66

IP66

IP66

Диапазон температур внешней среды, в которую помещен прожектор

от -50°С до +55°С

от -50°С до +55°С

от -50°С до +55°С

Средний период работы при полной нагрузке в необслуживаемом режиме

не менее 12 месяцев

не менее 12 месяцев

не менее 12 месяцев

Общий срок службы

не менее 10 лет

не менее 10 лет

не менее 10 лет

Конструкция

Стандартный кронштейн крепления

Опция

Опция

Опция

Кронштейн обеспечивает возможность юстировки оптической оси прожектора:

В горизонтальной плоскости

от -45° до +45°

от -45° до +45°

от -45° до +45°

В вертикальной плоскости

от +30° до -60°

от +30° до -60°

от +30° до -60°

Козырек, защищающий стекло прожектора от осадков

в комплекте поставки

в комплекте поставки

в комплекте поставки

Возможность установки ИК-пропускающего светофильтра для снижения излучения прожектора в видимом диапазоне спектра (повышение скрытности)

опция

опция

Нет

Масса

Не более 5 кг

не более 2.2 кг

не более 2.2 кг

Габариты, мм

170 × Ø170.0

80 × Ø170.0

80 × Ø170.0

2.2.2. Прожекторы ТИРЭКС: ПИК-10/И.


Технические характеристики:

Инфракрасный осветитель ПИК-10 Импульсный (ПИК-10/И) выполнен на базе мощных излучателей, длиной волны излучения 870нм., имеющих индивидуальный радиатор охлаждения. Угол расходимости излучения  установлен в границе 10-12 градусов, что позволяет наблюдать исследуемый объект в плотном пятне освещенности.

Серийно выпускаемый осветитель ПИК-10, при непрерывном режиме работы имеет осевую силу света порядка 24 Вт/стр. Представляемый прибор ПИК-10/И, работающий в импульсном режиме, позволяет кратковременно обеспечить силу света  до 600 Вт/стр.

Требуемая сила света определяется внешним сигналом, задающим длительность, частоту следования, а также форму светового импульса. Так, например, при длительности импульса 0.3-3 мс частоте следования до 25Гц, осевая сила света составляет 140Вт/стр.; при длительности 10мкс осевая сила света составит 600Вт/стр.

1. Длина волны излучения – 870 нм

2. Сила излучения в импульсе – 140 Втстер

3. Угол излучения (полуширина диаграммы направленности) – 12 град.

4. Управление – от внешнего задающего генератора

5. Форма светового импульса – определяется внешним задающим импульсом.

6. Длительность импульсов – 0.3 – 3 мс

7. Частота следования импульсов определяется внешним задающим импульсом, но не более 25Гц

8. Питание – стабилизированное, постоянным током

9. Напряжение питания – 12 (+0,5; -1) В

10. Ток потребления – 1.5 А

11. Параметры задающего импульса: амплитуда + 5 В на нагрузке 200 Ом

12. Подача задающего импульса – по кабелю 75 Ом (длина 0.5 м) с байонетным разъемом типа BNС.

13. Длина кабеля, входящего в состав изделия: 0,5м.

3. Схема работы прожектора и радара в составе системы Vocord.Traffic.
