Технико-эксплуатационные параметры и устройство, центробежных насосов (стр. 3 )

11. Маркировка. Маркировка многоступенчатых имеет следующий вид:

ЦНС, где Ц – центробежный; Н – насос; С- секционный; Q – подача, м3/ч; Н – напор, м. ( например: ЦНС ).

Насосы двустороннего входа - горизонтальные Д, 1Д, 2Д

Тип. Насосы - центробежные, горизонтальные одноступенчатые двустороннего входа с полуспиральным подводом жидкости к рабочему колесу. Назначение: перекачка воды и жидкостей аналогичных по химической активности; с температурой до 85°С; вязкостью до 36сСт. Допускается содержание твердых включений не более 0,05% по массе, размером до 0,2мм и микротвердостью не более 6,5 гПа. Область применения. Применяются на насосных станциях городского, промышленного и сельского водоснабжения, в том числе для орошения и осушения полей, и в других отраслях промышленности. Конструктивное исполнение. Насосы типа "Д" в отличие от насосов "К" имеют полуспиральный подвод жидкости к рабочему колесу и спиральный отвод, причём вода подводится к рабочему колесу с двух сторон. Рабочее колесо насоса с двухсторонним входом имеет один средний, сплошной диск, на котором размещены лопасти, и два боковых диска с отверстиями для подвода жидкости.

Разъем корпуса – горизонтальный, вдоль вала, причём напорный и всасывающий трубопроводы подсоединены горизонтально к нижней части корпуса. Из рабочего колеса вода выбрасывается в спиральный отвод, затем в напорный патрубок. Вал насоса опирается на подшипни - ки. На один конец вала насажена муфта для соединения с валом элек - тродвигателя.

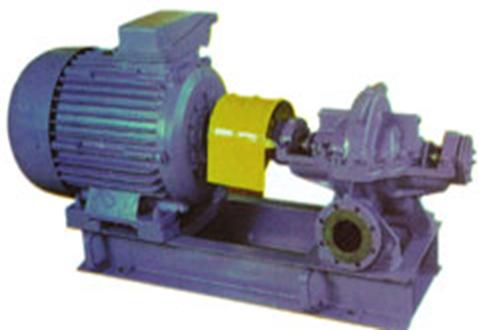

Рис. 4. Центробежный одноступенчатый насос с двухсторонним входом

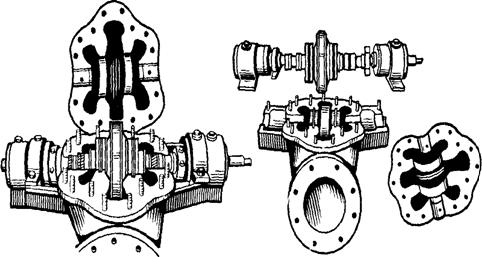

Рис. 5. Центробежный одноступенчатый насос типа Д с откинутой крышкой и приподнятым ротором

7. Преимущества:

·  Двухсторонний подвод жидкости к рабочему колесу позволяют уравновесить осевые усилия, возникающие при работе насоса.

·  Горизонтальный разъём корпуса насоса обеспечивает вскрытие, осмотр, ремонт, замену отдельных деталей или всего рабочего колеса без демонтажа трубопроводов и отсоединения электродвигателя.

·  Насосы типа "Д" из-за наличия двустороннего подвода жидкости к рабочему колесу имеют хорошую всасывающую способность и лучшие кавитационные качества по сравнению с насосами консольного типа. Это является существенным для насосных станций, где надо забирать воду с уровней ниже нулевой отметки (допустимая вакуумметрическая высота всасывания 2,5-7 м).

·  Высокая надежность в работе (гарантийный ресурс околочасов) позволяет иметь небольшой резерв насосов в системе, так как во время ремонта резервные насосы обеспечивают необходимую надежность в работе.

·  Центробежный насос двухстороннего входа типа "Д" по сравнению с консольным имеет вдвое большую подачу при тех же диаметрах рабочего колеса.

·  8. Недостатки

Условные обозначения, принятые на графических характеристиках:

·  Q — подача, м3/час;

·  H — напор, м;

·  N — мощность, кВт;

·  — КПД, %;

·  — допустимый кавитационный запас.

9. Технические характеристики.

Таблица - 6. Технические характеристики насосных агрегатов типа Д

Марка агрегата	Пода - напор Мощ- ча (м) ность (м3/ч) (кВт)	Частота Габаритные Масса вращения размеры (кг) (об/мин) (мм)
Д200-36 Д200-36а		1х799х 1х799х
Д200-36б 1Д200-90		1х799х 2х557х
1Д200-90а 1Д200-90б		2х557х 2х530х
1Д250-125 1Д250-125а 1Д315-50		2х895х 2х865х 2х600х
1Д315-50а 1Д315-50б		2х600х 2х600х
1Д315-71 1Д315-71а		2х660х 2х600х
1Д500-63 1Д500-63а 1Д500-63б		1х900х 1х890х 1х890х
1Д630-90 1Д630-90а 1Д630-90б		1х1000х1 1х1000х 1х1040х1
1Д800-56		1х900х
1Д800-56а 1Д800-56б		1х880х 1х935х1
1Д1250-63 1Д1250-63а 1Д1250-63б Д1250-65 Д1250-65 Д1250-65 Д1250-65 Д1250-65 Д1250-65 1Д 1Да 1Дб 1Д1600-90 1Д1600-90а 1Д1600-90б 2Д2000-21 2Д2000-21а 2Д2000-21б Д Да-2 Дб-2 Д Д2000-21а-2 Д2000-21б-2 Д Д2500-62а-2 Д Д3200-33а-2 Д3200-33б-2 Д Д3200-75а-2 Д Д4000-95а-2 Д Д6300-27а-3 Д6300-27б-3 Д	12645х1060х1 1100 52,5 х1060х1 12510х990х1 12645х1060х1 12645х1060х1 2645х1060х1 2645х1060х1 2645х1060х1 645х1060х1 1 3343х1420х1 1 3263х1320х1 12938х1320х1 13208х1485х1 12938х1310х1 12593х1200х1 22895х1230х1 12895х1230х1 12895х1230х1 2 9505х1550х1 19505х1550х1 19505х1550х1 22895х1230х1 12895х1230х1 12895х1230х1 23460х1670х1 23460х1670х1 33445х1760х1 33445х1760х1 23445х1760х1 3 4530х1740х1 34530х1740х1 4 4850х2200х1 3 4850х2200х1 6710х1950х2 4710х1950х2 5710х1950х2 62880х2385х2
Д6300-80а-2 52880х2385х2 Д6300-80б-2 52880х2385х2

10. Сводный график насосов

11. Маркировка:

Таблица перевода старых и новых марок насосов типа "Д"

( неполный перечень)

с 1973 года	с 1982 года	с 1990 года
4НДВ	Д200-36	Д200-36
5НДВ	Д200-95	1Д200-90
6НДС	Д320-50	1Д315-50
6НДВ	Д320-70	1Д315-71
10Д-6	Д500-65	1Д500-63
8НДВ	Д630-90	1Д630-90
12Д-9	Д800-57	1Д800-56
12НДС	Д1250-65	1Д1250-63
14Д-6	Д	1Д
14НДС	Д1600-90	1Д1600-90
16НДВ	Д2000-21	АД
20Д-6	Д	АД
18НДС	Д2000-62	АД
20НДВ	Д3200-33	АД
20НДС	Д3200-75	АД
22НДС	Д4000-95	АД
24НДВ	Д5000-32	АД
24НДС	Д6300-80	АД

9. Маркировка: Например: 1Д200-90а

1-порядковый номер модернизации;

·  Д — тип насоса (двухстороннего входа);

·  первые цифры — подача, м3/ч;

·  цифры после тире — напор, м;

·  буквы "а" и "б" после цифр — индекс первой и второй обточек рабочего колеса;

Артезианские погружные насосы ЭЦВ (описание)

Погружные насосы ЭЦВ предназначены для подъема воды общей минерализацией (сухой остаток) не более 1500 мг/л, водородным показателем рН6,5-9,5, температурой до 298К (25°С) с массовой долей твердых механических примесей не более 0,01%, содержанием хлоридов не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

Погружные насосы Насосы изготавливаются для общего применения и для экспорта в климатических исполнениях УиТ.

Установка электронасосного агрегата состоит из центробежного насоса, погружного электродвигателя, токоподводящего кабеля, водоподъемного трубопровода, оборудования устья скважины (опорного устройства, трехходового крана, манометра и задвижки) и системы автоматического управления.

Насосы - одно - или много ступенчатые с вертикальным расположением вала; работают с подпором. Величина подпора для каждого насоса при нормальных условиях работы приведена в технической характеристике. Ступени насосов- радиального или полуосевого типа. Подшипники насоса и электродвигателя смазываются и охлаждаются водой.

Насосы оснащены обратными клапанами тарельчатого или шарового типа, которые удерживают столб воды в трубопроводе при остановках насоса и облегчают повторный запуск электронасосного агрегата, и специальными напорными патрубками, предназначенными для подсоединения агрегата к водонапорному трубопроводу.

Пример условного обозначения : 3ЭЦВ6-16-60ХТрГ
• 3 - исполнение насоса
• Э - с приводом от погружного электродвигателя;
• Ц - центробежный;
• В - для подачи воды;
• 6 - максимально допустимый для данного типоразмера внутренний диаметр обсадной колонны (скважины), уменьшенный в 25 раз и округленный (мм);
• 16 - подача, м3/час;
• 60 - напор, м

Для насосов, работающих на химически активной воде, на воде с повышенной температурой или на воде с повышенным содержанием твердых механических примесей, в условном обозначении после числа должны соответственно добавляется буквы X, Тр, Г, ХТр, ХТрГ:

• Г - для подачи воды с минерализацией не более 2500 мг/л;
• X - для подачи воды с минерализацией не более 2200 мг/л;
• ХТр - для морской воды с температурой от-2 до+30°С;
• ХТрГ - для йодо-бромистой воды с температурой до 70°С

Погружные электродвигатели, предназначенные для привода центробежных скважинных насосов, асинхронные с короткозамкнутым ротором, водозаполненные. Обмотка статора, соединенная в "звезду", имеет три вывода, к которым подсоединяют токоподводящий кабель. Ток питающей сети - трехфазный, частотой 50 Гц
