Инструкция по установке и эксплуатации вставного замка по отпечаткам пальца

Инструкция по установке и эксплуатации вставного замка по отпечаткам пальца

Модель: STD-568

S T D

STD-568

Спасибо за покупку замка по отпечаткам пальца.

Перед началом употребления внимательно прочитайте эту инструкцию.

.

Содержание

1 Описание 2

2 Основная конструкция 3

3 Установка замка 7

4 Технические характеристики 14

5 Администратор и пользователь 16

6 Регистрация отпечатков 17

7 Удаление отпечатков 19

8 Проверка отпечатков 22

9 Смена батареи 23

1 Описание

Вставной замок отпечатков пальца позволяет открывать и закрывать дверь с помощью отпечатков.

1.1 Характеристики

Ÿ  Внедрение техники идентификации отпечатков пальца

с высокой точностью

Ÿ  Миниатюризация с компактным дизайном

Ÿ  Потребление малой электроэнергии

1.2 Состав замка

Номер	Наименование деталей	Число	примечание
1	Передний корпус	1	Монтированы основная плита и сканер отпечатков
2	Задний корпус	1
3	Электронный замок	1
4	Другие детали	1	Волт для зак. и соед. Штырь, Ручной ключ
5	Инструкция	1

2 Основная конструкция

2.1 Передний корпус

2.1.1 Передняя сторона

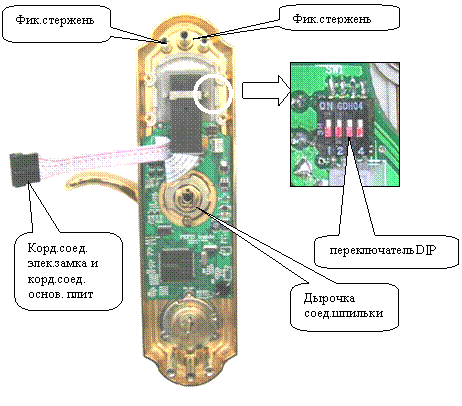

2.1.2 Задняя сторона



В задней стороне переднео корпуса находятся

4 переключателя DIP.

Переключатель DIP 1 : установка удаления всех регистраций

On –удаление всех регистраций

Off –бесмысленный

Переключатель DIP 3 : установка метода проверки

On –метод сопостовления 2 отпечаток

Off –метод сопостовления 1 отпечатка

В начале все переключатели находятся в состоянии 《Off》.

2.2 Задний корпус

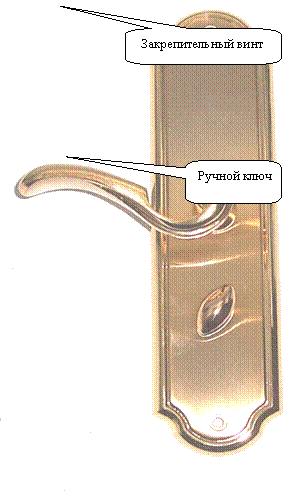

2.2.1 Передняя сторона

2.2.2 Задняя сторона



2.3 Электронный замок



3 Установка замка

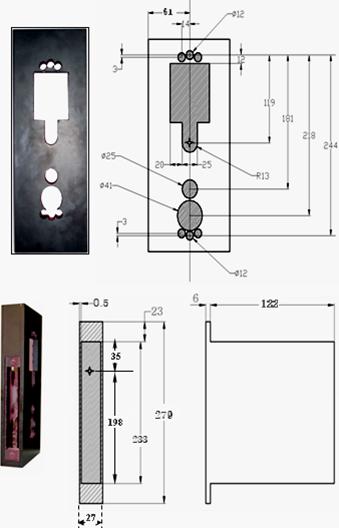

1)  В двери нарезайте дырку для установки замка как

в рисунке.

(※ В рисунке нарисована части дверя. )

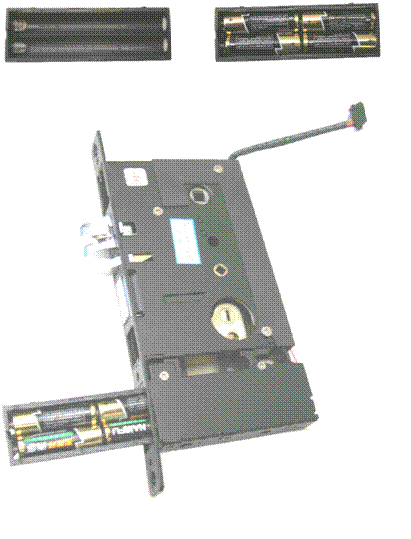

2)  Откройте крышку батареи и установите их.

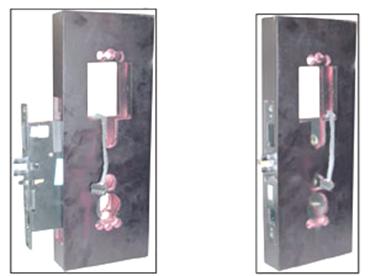

3)  Установите электрический замок на дверь.



4)  Зкрепите крышку на электронний замок.



5)  Внешне двери вставите шпильку ручки на дырочку шпильки ручки электрического замка.



6)  Установите лицевой корпус замка отпечатков на дверь.



7)  Закрепите лицевой корпус замка отпечатков внутри двери.





8)  Соедините электрический замок и основную плату замка отпечатков.

9)  Внутри двери установите шпильку ручки и железную шпильку.

10)  Установите задний корпус замка и закрепить его за дверью.



4 Технические характеристики

Вид прибора	Вид вставного замка
Время иденцификации	Не более 1 сек
Число первой регистрации отпечатка	3 раза
Метод сопоставления	1:N
Площадь ввода отпечатков	16mm × 16mm
Вероятность ошибочного предоставления	Меньше 0.0001%
Вероятность ошибочного отказа	Меньше 0.01%
Максимальное количество пользователей	50 (администраторы - 3 , пользова
Кол-во пользователей одноврем. подтверждения	1 или 2
Электропитание	6 V (1.5 V × 4)
Сигнал низкого напряжения	Меньше DC 4.7 V
Масса	3.4 Kг
Состояние работы	Температура	-10℃ ~ 70℃
Влажность	20% ~ 80%
Состояние хранения	Температура	-10℃ ~ 80℃
Влажность	10% ~ 90%

5 Администратор и пользователь

1)  Администратор и пользователь

А. Администратор - управляет замком.

Право администратора;

- Под разрешением администратора возможно регистрировать другой отпечаток пальца.

- Может удалить все отпечатки пользователей.

- Может удалить все отпечатки администратора.

Б. Пользователь только использует замок отпечатков.

Право пользователя;

-Только при утверждении отпечатка администратора можно регистрировать свой отпечаток.

-В любое время можно удалить свой отпечаток.

Администратор и пользователь могут приходить/уходить со своими отпечатками.

2) Инициализированное состояние

Инициализированное состояние - это не регистрированное ни одного отпечатка состояние.

Это‐состояние при покупке или удалении всех данных.

При этом состоянии дверь открывается любыми отпечатками.

3) Первоначальная регистрация отпечатка

При первоначальном состоянии необходимо обратить внимание на первую регистрацию, потому что при первоначальные 3 отпечатки обязательно станут администраторами.

Необходимо производить всю операцию только после нажима кнопки питания.

6 Регистрация отпечатков

Регистрация отпечатка пальца производится в следующем ;

1)  В случае, не регистрированно ни одного отпечатка в замке

A.  Нажимать кнопку питания.

Если не регистрировано ни одного отпечатка, только зелёная лампочка мигает.

Б. Надо регистрировать отпечаток описанным в таблице 1 пункт3) методом.

В. Для регистрации следующего отпечатка, повторять пункт Б до погасания зелёной лампочки. Таким образом можно регистрироавть 50 отпечаток. Зелёная лампочка погасается через 12 секунд.

При этом первый, второй, третий отпечатки являются администраторами, а остальные пользователями.

2)  В случае, уже регистрированны отпечатки в замке

В этом случае регистрация производится почти одинаковым методом с 1)-ой регистрацией, только отличается от состояния идентификации администратора между степенем 1 ,2 таблицы 1 3)пункт.(состояние одновременного мерцания зелёной и красной лампочек)

А. В случае, уже регистрированны больше 3 отпечатка в замке:

Отпечаток, впервые регистрирующийся после удаления отпечатка администратора, обязательно станет администратором.

Б. В случае, регистрированны меньше 3 отпечатка в замке:

При этом регистрирующийся отпечаток является только администратом.

В. Остальные являются пользователями.

Г. После регистрации 50-ого отпечатка со звуком <пик-пик-пик> красная лампочка мерцает и выключается.

3) Процедура регистрации отпечатка

В таблице показывается процедура регистрации отпечатка

Таблица 1. Таблица степени регистрации отпечатков

Степень	Настоящее состояние	Действие	Следующее состояние
1	Зелёная лампочка мерцает	Нажимать клавишу регистрации	Две лампочки мерцают одновременно 2 раза. Звук: <Пик-><Пик->. Зелёная лампочка мерцает.
2	Зелёная лампочка мерцает	Приложить палец к сканеру	Звук: <Пик->. Зелёная лампочка мерцает.
3	Зелёная лампочка мерцает	Убрать палец от сканера	Звук: <Пик->. Зелёная лампочка мерцает.
4	Звук: <Пик---> Красная лампочка мерцает 1 раз	Отпечаток уже регистрирован. Начинать с степени2.	Зелёная лампочка мерцает
5	Повторять степени2 и степени3 в 2 раза
6	Звук: <Пик-><Пик-><Пик->.Зелёная лампочка мерцает 3 раза.	Регистрация отпечатка удачна	Зелёная лампочка мерцает
Звук: <Пик-><Пик-> <Пик->. Красная лампочка мерцает.	Состояние невозможности регистрирования	Зелёная лампочка мерцает

7 Удаление отпечатков

7.1Удаление с помощью клавиша удаления

Удаление последнего отпечатка администратора можно производить только при отсутствии всех отпечатков пользователей.

Удаление отпечатка производится с помощью клавиши удаления при нормальном состоянии.

1)  Если нет ни одного отпечатка в замке, со звуком <Пик---> красная и зелёная лампочки мерцают и выключается через 1 сек.

2)  Если есть регистрированный отпечаток в замке, со звуком <Пик> красная и зелёная лампочки одновременно мерцают один раз, и потом мерцает только зелёная лампочка. При этом надо вводить отпечаток.

A.  Со звуком <Пик, Пик, Пик,> зелёная лампочка мерцает и питание выключается через 1 сек. Это значит удачное удаление.

Б. Со звуком <Пик-Пик-Пик-> красная лампочка мерцает 3 раза, а потом зелёная лампочка мерцает, Это означает удаление отпечатка неудачно(это значит, в замке нет введённого отпечатка или неправильно введён отпечаток)

В. Со звуком <Пик---> красная лампочка мерцает один раз, а потом зелёная лампочка мерцает. При этом удаление отпечатка неудачно. (Это состояние, при котором регистрированный отпечаток является последним отпечатком администратора и отпечаток пользователя ещё остаётся больше одного.)

3)  Если нажимать клавишу удаления больше 3 сек, со звуком <Пик-Пик-Пик-> красная и зелёная лампочки одновременно зажигаются и мигают. (Это состояние удаления администратором всех отпечатков пользователей.)

A.  Когда красная и зелёная лампочки одновременно мигают, администратор вводит отпечаток (требование проверки администратора).

- Со звуком <Пик><Пик><Пик> зелёная лампочка мигаает (состояние проверки администратора) и со звуком <Пик-Пик-Пик-> красная лампочка зажигается(состояние удаления всех отпечатков пользователей).

Потом со звуком <Пик><Пик><Пик> зелёная лампочка мерцает(завершение удаления всех отпечатков пользователей) , администратор исполняет《Б》.

- Если со звуком <Пик-> красная лампочка мигает (состояние неправильной проверки администратора)и красная и зелёная лампочки одновременно мигают (состояние повторной проверки администратора), администратор ещё раз исполняет《A》.

Б. Если красная и зелёная лампочки одновременно мигают(требование проверки администратора), администратор должен вводить свой отпечаток.

- Со звуком <Пик><Пик><Пик> зелёная лампочка мерцает (состояние проверки администратора), cо звуком <Пик-Пик-Пик->красная лампочка зажигается (состояние удаления всех администраторов), со звуком <Пик><Пик><Пик> зелёная лампочка мерцает (завершение удаления всех администраторов) и через 1 секунду питание выключается.

- Если со звуком <Пик> красная лампочка мерцает(состояние неправильной проверки администратора) и красная и зелёная лампочки одновременно мигают (требование повторной проверки администратора), администратор ещё раз исполняет《Б》.

В. Если все операции《A》 и《Б》 успешно исполняются, все отпечатки целиком будут удалены. Если исполняется только《A》, удалены только отпечатки всех пользователей, а если и《A》не исполняется, удаление всех данных совсем неудачно.

7.2 Удаление всех данных с помощью выключителя DIP(Возможно только при разборке замка )

1)  Если поставить номер 1 выключителей DIP на состояние 《On》 в основной плите задней стороны переднего корпуса замка и нажимать кнопку питания, издает звук <Пик--->.

При этом нажимая клавишу удаления больше 1 сек. все данные регистрации удаляются и питание выключается.

2) После удаления всех данных регистрации объязательно поставить номер 1 выключителей DIP на состояние 《Off》.



8 Проверка отпечатков

Операция идентификации производится в нормальном состоянии, когда красная лампочка выключается и только зелёная лампочка мигает на промежуток 1 сек.

8.1 Метод идентификации

1)  Приложить палец к канеру отпечатков.

2)  Если отпечаток пользователя удачно сопоставляется, со звуком <Пик>,<Пик>,<Пик> зелёная лампочка зажигается и замок открывается.

3)  Если не регистрировано ни одного отпечатка, со звуком <Пик> зелёная лампочка зажигается и замок открывается.

4)  Если не подтверждён отпечаток пользователя, со звуком <Пик-Пик-Пик-> красная лампочка мигает и замок не открывается.

8.2 Метод одновременной иденцификации двух отпечатков

1)  При этом методе открывается дверь только с одновременным подтверждением 2 отпечатка (администратор-1 отпечаток, пользователь-1 отпечаток).

2)  Сначала нажмите отпечаток администратора. При удачной подтверждении со звуком <Пик>,<Пик>,<Пик> зелёная лампочка зажигается, потом нажмите отпечаток пользователя. При этом со звуком <Пик>,<Пик>,<Пик> зелёная лампочка зажигается и замок открывается.

3)  Если вы хотите режим одновременной иденцификацц двух отпечатков, надо поставить номер 3 выключителей DIP на состояние 《On》и потом включите питание.



8.3 Действия после открытия замка

1)  После открытия электрического замка со звуком надо повернуть ручку.

2)  Если нажимаете клавишу удаления при состоянии выключения питания, электрический замок закрывается.( в случае употребления замка для офиса)

9 Смена батареи

Когда вы нажимаете кнопку питания, красная лампочка мерцает с длинным звуком <Пик------>, немедленно надо заменять батареи.(смена батареи, смотрите страницу 8)

※ Внимание:

- После удаления администратора следующий регистрирующий отпечаток является администратором, надо серьёзно регистрировать, точно различая администратора и пользователя. После удаления администратора необходимо сразу регистрировать нового администратора.

- Количество отпечатков – всего 50.

- Если в процессе сопоставления, регистрации и удаления не производите никаких операций 12 сек, то питание автоматически выключается.

- При появлении чрезвычайного обстоятельства по какой-то причине нажимать кнопку питания в течение 3-4 сек. и питание выключается. Тогда ещё раз включайте, то устройство будет работать нормально.
