Инструкция по эксплуатациии экструдера бутила

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИИ

ЭКСТРУДЕРА БУТИЛА

СОДЕРЖАНИЕ

ПРЕДИСЛОВИЕ ..................................................................................................... : 2

ГАРАНТИЯ .............................................................................................................. : 2

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ................................................................... : 3

ТЕХНИЧЕСКОЕ ОПИСАНИЕ .......................................................................... : 4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ........................................................... : 5

ПЕРЕВОЗКА И СКЛАДИРОВАНИЕ ............................................................... : 5

УСТАНОВКА И ПЕРВЫЙ ЗАПУСК ............................................................... : 5

ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ ............................................................... : 6

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ .................................................... : 6-7

ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ ....................................................... : 7

ПРЕДИСЛОВИЕ...

Эта инструкция создана для наиболее эффективного использования данного аппарата. Перед перевозкой, монтажом и эксплуатацией Вам следует прочитать инструкцию. В приложениях вы должны ознакомится со всей технической информацией.

В инструкции и на аппарате имеются предупреждающие знаки. Что они означают указано ниже. Вы должны быть внимательны к этим знакам.

Внимание Громкий звук Напряжение Вращающиеся детали Не прикасаться

Мы имеем право вносить изменения в инструкции. Если вам будет нужна информация не имеющаяся в инструкции или же появится проблема не описанная в инструкции, Вам поможет наш технический персонал.

Если Вам понадобится наша помощь, пожалуйста

Отправьте нам:

А - Полное имя и адрес вашей организации, факс, телефон, тип аппарата и если есть информацию из приложения к аппарату

Б-Просим наиболее точно, ясно и подробно описать неисправности, это поможет нам точно определить неисправность.

ГАРАНТИЙНЫЕ УСЛОВИЯ

На данный аппарат предостовляется гарантия сроком 1(один) год.

Началом действия гарантии считается момент приобретения аппарата.

Гарантия действует при условии эксплуатации аппарата в соответствии с инструкцией ; при запуске, ремонте и обслуживании со стороны лиц сервисной службы.

ГАРАНТИЯ НЕ ДЕЙСТВУЕТ:

при любых воздействий во время перевозки при запуске и ремонте оборудования не службой сервисного обслуживания при перемещение аппарата без ведома SEBA MAKİNA при использование не оригинальных деталей при несоблюдении соответствующего контроля и обслуживания аппарата при поломках возникших в результате скачков напряжения

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ:

Перед эксплуатацией внимательно ознакомьтесь с инструкцией.

Аппарат преднозначен для нанесения на края профиля бутила. Не используйте аппарат для других целей. Применение не по назначению может привести к поломкам и неисправностям. В таких случаях Seba Makina ответственности за поломку не несет. Беспорядок вокруг рабочего места повышает риск возникновения неисправности, при установке и эксплуатации следите за порядком вокруг рабочего места. Перед чисткой и обслуживании аппарата отключите электропитание. Электропроводка должна быть в соответствии с данными аппарата (380вольт). Направление движения ленты аппарата справа  налево. При отсутствии одной из фаз категорически запрещается включение аппарата. Электропроводка должна проводиться специалистом электриком. Обязательно соединяйте заземление. Предохраняйте электрические кабели от повреждений , при повреждении замените все повреждённые кабели. Не трогать, не тянуть ремень (ленту) руками и не прикасаться острыми предметами. При смене бутила следите чтобы на нем не оставалось кусочков бумаги или других посторонних предметов. Если аппарат долгое время будет отлючен, то все данные внесенные в память аппарата будут утерянны( через 72 часа). С момента разогревания аппарата во избежания ожогов не прикосайтесь к бутиловым головкам и к выходящему бутилу. Перед заправкой бутила вытяните поршень назад и убедитесь что система полностью отключена,будьте внимательны чтобы остатки горячего бутила с поршня не попали Вам на руки. Температуру нагревателей рабочих головок аппарата (в зависимости от температуры плавления бутила) можно повысить до максимальной  температуры 140 С, нагреватели поршня  до 180 С. При нагретом аппарате ленту не останавливать во избежание её повреждения от высокой температуры в районе рабочих головок.

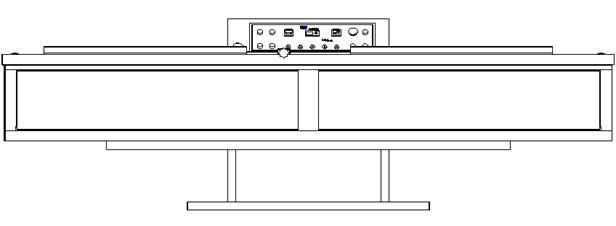

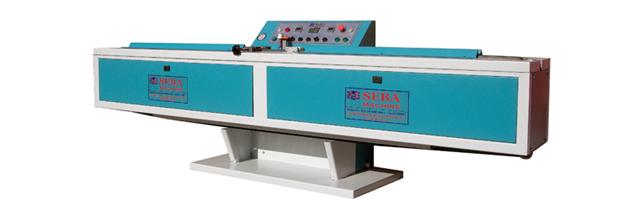

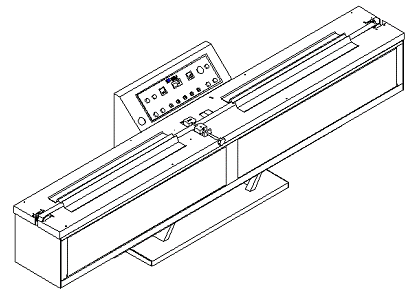

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

Бутиловый аппарат преднозначен для нанесения бутила на края профиля.Головки нанесения бутила регулируемые(6, 8, 9, 11, 12, 14, 15, 16, 20 mm), для более удобного нанесения бутила.

ПРИНЦИП РАБОТЫ АППАРАТА:

В аппарат с помощью поршня  заправляется твердый бутил, в последствии который нагревается  до температуры плавления, дальше с помощью гидравлического давления жидкий бутил подается на специальные рабочие головки, через которые наносится на края профиля. В зависимости от толщины профиля настраивается растояние между головками. Бутил одновременно наносится на две стороны профиля. Бутил-экструдер может наносить бутил на профили размерами: 1– 20 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Высота	: 100 мм
Длина	: 3000 мм
Ширина	: 700 мм
Давление воздуха	: 6 бар
Вес	: 500 кг
Установленная мощность	: 7 кВт
Напряжение	: 380 В

ПЕРЕВОЗКА И СКЛАДИРОВАНИЕ

ПЕРЕВОЗКА

Перед перевозкой аппарата его следует остудить. При транспортировке соблюдайте все меры безопасности для предотвращения несчастных случаев.
При погрузке и при разгрузке использовать подъемный кран или автопогрузчик.

При повреждениях полученных  во время перевозки и разгрузке Seba Makinа ответственности не несет.

СКЛАДИРОВАНИЕ

При длительном хранении аппарата на складе, условия хранения должны обеспечивать максимальну защиту от воздействия влаги, пыли и других неблагоприятных факторов. Рекомендуется провести дополнительные мероприятия для защиты электропроводки, электронных приборов и электромоторов от неблагоприятных факторов.

В процессе эксплуатации при длительном простое аппарата:

1- Электрический автомат должен быть выключен.

2- Проверить, имеется ли смазка на трущихся и вращающихся частях, если смазки

недостаточно - смазать.

3- Предохраняйте электромоторы, электропроводку от воды и влаги.

УСТАНОВКА И ПЕРВЫЙ ЗАПУСК

НЕОБХОДИМЫЕ ПРИГОТОВЛЕНИЯ:

Подвести электроэнергию согласно техническим условиям. Подвести воздух давлением не менее 6 Бар. Пол на месте установки должен быть ровным, и чистым. Проверку подключения и первое включение аппарата должно быть проведено сервисным персоналом SEBA MAKINА. При самостоятельном запуске аппарата при выявлении или возникновении неисправностей претензия по гарантии не принимаются.

ПРИ ПЕРВОМ ВКЛЮЧЕНИИ: 1- Подключить электричество.

2- Включить главный электрический автомат и включить аппарат.

ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ:

Аппарат можно запрограммировать на включение в определенное время предпологаемого начатия работы или же можно включать вручную. При нагревании аппарата до рабочей температуры включается лампа "Готово" и аппарат готов к применению.
Растояние между головками аппарата можно настроить на толщину профиля (6, 8, 9, 11, 12, 14, 15, 16, 20 мм). Обрабатываемый профиль ложится на ленту подачи, при движении профиль пересекает сигнальну зону фотодатчика, который вырабатывает импульс для начала отработки технологического цикла, запрограммированого на программаторе. Программатор вырабатывает команды в следующей последовательности: срабатывание прижимного ролика на прижим рамки; увеличение давления в системе нагрева бутила и одновременного открытия отверстий в рабочих головках для нанесения бутила на края рамки; поднятие прижимного ролика; закрытие каналов в рабочих головках и снятие давления в системе нагрева бутила. Процедура повторяется на все остальные стороны рамки.После обработки рамка подвешивается  отдельно, во избежании приклеивания к  другим рамкам.

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ

НЕИСПРАВНОСТИ	Причины неисправности	УСТРАНЕНИЕ
НЕ СРАБАТЫВАЕТ РОЛИК ПРИЖИМА РАМЫ	1-Не подаётся воздух в систему. 2-Переключатель управления поршнем (9) не включён в режим “автомат”	-Поверните ключ в открытое положение
Аппарат не включается в положение "Готов" или включается с запозданием	-Один или несколько тенов неисправны	-Замените тены
Аппарат нагревается но лампа "Готов" не включается	-Неисправен или нет контакта в термодатчике	а) Проверте контакты. б)Замените терма датчик
Аппарат в готовом положении но не выпускает бутил	1)Может быть застрял посторонний предмет в воздушном поршне. 2) Слабое воздушное давление. 3) Слабое гидравлическое давление.	а)Очистите поршеннь и цилиндр от посторонних предметов. б) Увеличте воздушное давление. в) Увеличте гидравлическое давление.

ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ

В системе гидравлики аппарата через каждые 2000 часов эксплуатации следует сменять масло.При интенсивном использовании аппарата период между сменами масла следут сократить.

РЕКОМЕНДУЕМЫЕ ТИПЫ МАСЛА:

ВР HLP -HM 46 SHELL TELLUS 68

Следует полностью слить старое масло и залить 20 л нового масла.

Внешнюю часть корпуса промывать раз в неделю только теплой водой. При мытье не использовать растворители, спирт, бензин и пр. воспламеняющиеся и вредящие краске вещества.

Почаще очищайте ремень от попавшего на него бутила. Не используйте для этого колющие и режущие предметы. Не останавливать движения ремня до полного охлаждения аппарата, во избежании обгорания ремня в районе рабочих головок, т. к. они нагреваются до высоких температур.
