МПС РОССИИ
РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ ОТКРЫТЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ
20/29/1
Одобрено кафедрой Вычислительной техники
ДИАГНОСТИКА И РЕМОНТ СРЕДСТВ ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ
Рабочая программа и задание на курсовой проект с методическими указаниями
для студентов VI курса сокращенной формы обучения и VI курса
специальности 220100 ВЫЧИСЛИТЕЛЬНЫЕ МАШИНЫ, КОМПЛЕКСЫ,
|
РГОТУПС |
Москва — 1997 |
СИСТЕМЫ И СЕТИ, ЭВМ
В рабочей программе приведены основные разделы, изучаемые в рамках дисциплины «Конструкторско-технологическое обеспечение производства ЭВМ», дан примерный перечень практических и лабораторных работ. В методических указаниях даны задания на контрольные работы и привечены методические указания по их выполнению.
Составитель — ст. преп. О. П. ЕРМАКОВА
(С) Российский государственный открытый
технический университет путей сообщения, 1997
ЦЕЛИ И ЗАДАЧИ ДИСЦИПЛИНЫ
Целью дисциплины является ознакомление студентов специальности 220100 с методами диагностирования средств вычислительной техники (СВТ) и обучение их способам поиска, локализации и устранения неисправностей с использованием современной контрольно-измерительной аппаратуры и прикладного программного обеспечения (ППО).
В результате изучения дисциплины студенты ДОЛЖНЫ:
1.ЗНАТЬ методы диагностирования основных узлов и блоков ЭВМ, а также вычислительных комплексов и систем, способы поиска и устранения неисправностей, современную контрольно-измерительную аппаратуру для поиска неисправностей, диагностическое ППО;
2.УМЕТЬ определить неисправный блок или узел, локализовать неисправность с помощью ППО и/или контрольно-измерительной аппаратуры, устранить неисправность СВТ.
Дисциплина связана с предшествующими дисциплинами: «Схемотехника ЭВМ», «Микропроцессорные системы», «Организация ЭВМ, комплексов и систем», «Периферийные устройства», «Сети ЭВМ и средства телекоммуникации», «Эксплуатация средств вычислительной техники».
ДИАГНОСТИКА И РЕМОНТ СРЕДСТВ ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ
РАБОЧАЯ ПРОГРАММА ВВЕДЕНИЕ
Быстрый рост числа ЭВМ и в особенности персональных компьютеров во всех отраслях народного хозяйства, в том числе и на железнодорожном транспорте, породил проблему их технического обслуживания, включая модернизацию и ремонт СВТ. Эта проблема усугубляется тем, что значительное количество СВТ рассредоточено по территории и находится вдалеке от сервисных центров по обслуживанию ЭВМ. В этих условиях подготовка специалистов, владеющих методами диагностирования современных СВТ, способных локализовать и устранить неисправность, модернизировать аппаратуру является как никогда актуальной. Именно поэтому изучение дисциплины «Диагностика и ремонт средств вычислительной техники» должно стать фундаментом в подготовке инженеров специальности 220100.
1. МЕТОДЫ ДИАГНОСТИРОВАНИЯ ЭВМ
Виды отказов в ЭВМ и их классификация. Методы построения и характеристики систем диагностирования. Метод командного ядра. Метод микродиагностировання. Метод эталонных состояний. Диагностирование с помощью схем встроенного контроля. Метод диагностирования по регистрации состояния.
2. ПРОГРАММНЫЕ СРЕДСТВА ДИАГНОСТИКИ
Диагностическое ППО: классификация, назначение и возможности. Самоконтроль при включении питания (на примере программы POST). Диагностические программы общего назначения для IBM PC: AMIDIAG,
СНЕСК1Т, MICRO-SCOPE и др. Программы для диагностирования дисков, восстановления данных, конфигурирования.
3. АППАРАТНЫЕ СРЕДСТВА ДИАГНОСТИКИ
Типы контрольно-измерительной аппаратуры. Одно - и многоканальные логические пробники. Измерители тока. Многоканальные осциллографы и логические анализаторы. Автоматизированные стенды для проверки типовых элементов замены (ТЭЗ). Сигнатурные анализаторы.
4. МОДЕРНИЗАЦИЯ И РЕМОНТ СИСТЕМНЫХ БЛОКОВ КОМПЬЮТЕРОВ ТИПА IBM PC
Компоненты системного блока. Типы системных плат и микропроцессоров, их основные характеристики. Шины, слоты и платы адаптеров. Системные ресурсы и их распределение для предотвращения конфликтов. Системы типа plug-and-play. Подсистема памяти и ее модернизация. Видеоподсистема и ее модернизация. Неисправности системной платы. Плавающие ошибки. Диагностика, локализация и устранение неисправностей на системных платах и адаптерах.
5. МОДЕРНИЗАЦИЯ И РЕМОНТ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ
Поиск неисправностей и ремонт клавиатуры. Поиск неисправностей, ремонт и настройка накопителей на гибких магнитных дисках (НГМД). Поиск неисправностей и ремонт накопителей на жестких магнитных дисках (НЖМД). Установка, конфигурирование и ремонт аппаратуры для мультимедиа: звуковые платы, дисководы CD - ROM, громкоговорители, микрофоны, джойстики, синтезаторы. Неисправности мониторов. Ремонт принтеров и блоков питания.
6. ДИАГНОСТИРОВАНИЕ СЕТЕЙ И СРЕДСТВ ТЕЛЕКОММУНИКАЦИЙ
Тестирование и диагностика портов ввода/вывода. Анализаторы протоколов и средства мониторинга сетей, оборудование для тестирования кабелей. Аппаратные сетевые средства: виды отказов, конфликты, симптомы и причины неисправностей. Диагностирование, поиск и устранение неисправностей в сетях Token Ring и Ethernet. Диагностирование, поиск и устранение неисправностей в средствах телекоммуникаций.
ПРИМЕРНЫЙ ПЕРЕЧЕНЬ ТЕМ ПРАКТИЧЕСКИХ ЗАНЯТИЙ
1.Разработка диагностических тестов для контроля подсистемы памяти.
2. Разработка диагностических тестов для контроля портов ввода/вывода.
3. Разработка блок-схемы алгоритма поиска неисправностей на системной
плате.
4. Разработка блок-схемы алгоритма поиска неисправностей адаптеров.
5. Моделирование неисправностей сетевого оборудования с помощью
программы MODEL VISION.
ПРИМЕРНЫЙ ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ
1.Изучение диагностических программ общего назначения.
2. Поиск неисправностей и их локализация на системной плате ПЭВМ.
3. Поиск неисправностей и их локализация на адаптере портов ввода/вывода.
4. Поиск неисправностей и их локализация в видеоконтроллере MDA.
ЛИТЕРАТУРА
ОСНОВНАЯ
1. , Мкртумян эксплуатации ЭВМ: Учеб. пособие для вузов/Под ред. - М.: Энергоатомиздат, 19с.
2. Модернизация и ремонт персональных компьютеров. - Пер. с
англ. - М.: Восточная Книжная Компания, 19с.
3. Техническое обслуживание и ремонт IBM PC. - К.:
Диалектика, 19с.
4. , , А, Руководство по поиску
неисправностей и ремонту компьютеров IBM PC. - М.: Изд. стандартов,
19с.
5. IBМ - совместимые персональные компьютеры и их
периферийные устройства: техническое описание, диагностика и ремонт.
В 5 - ти книгах. - М.:ИКС-ПРЕСС, 1993.
6. Дж. Оптимизация и поиск неисправностей в сетях. - К.: Диалектика, 19с.
7. Головков , техническое описание и ремонт матричных принтеров для IBM PC. М.: ЛАД и Н, 19с.
8. , Любицкий питания для системных модулей типа IBM PC - XT/AT. М.: ЛАД и Н, 19с.
ДОПОЛНИТЕЛЬНАЯ
9. Джейкокс Дж. Руководство по поиску неисправностей в электронной
аппаратуре. М.:Мир, 19с. 10. Фолкенбери пособие по ремонту электрических и
электронных систем. М.:Энергоатомиздат, 19с. 11. Дубицкий отказов в изделиях электронной техники.
М.:Радио и связь, 19с. 12. Орлов и ремонт ЭВМ. Организация работы ВЦ (для техникумов). - М.: Радио и связь, 19с.
13. Зиглер Дж. и др. Десять заповедей отладки. Электроника, 1993, N5 - 6, с. 23-28.
Дополнительная литература к выполнению курсового проекта
14. Шило цифровые микросхемы. Справочник. - М.: Радио и связь, 1с.
15. , и др. Логические ИС КР1533, КР1554: Справочник. - М.:БИНОМ, 1993.
16. Потемкин узлы цифровой автоматики. - М.: Энергоатомиздат, 198с.
17. К теории сигнатурного анализа / Техника средств связи. Сер. Радиоизмерительная техника. 1980, Вып. 2. С
18. , Новосельцева дискретных устройств на интегральных микросхемах: Справочник. - М.: Радио и связь,
1990.-304 с.
ОБЩИЕ ТРЕБОВАНИЯ К КУРСОВОЙ РАБОТЕ
1.1. Цепи и задачи проектирования
Курсовой проект выполняется после изучения основного
лекционного материала.
Каждый студент должен выполнить в требуемом объеме проект в соответствии с индивидуальным заданием, приобрести навыки проектирования автоматического стенда для контроля типовых элементов замены (ТЭЗ) с использованием вероятностных методов тестирования.
1.2. Задание на курсовое проектирование
Разработать стенд для автоматического контроля ТЭЗ с использованием некомпактного вероятностного метода тестирования. Вариант задания определяется по последним трем цифрам учебного шифра студента в соответствии с табл. 1.1.
Таблица 1.1
Цифра шифра | Максимальная задержка, нс | Количество разрядов, бит | |
Выходов, к | ГПСП, n и счетчика циклов, m | ||
0 | 200 | 9 | 15 |
1 | 250 | 10 | 14 |
2 | 300 | 11 | 13 |
3 | 350 | 12 | 12 |
4 | 400 | 13 | 11 |
5 | 450 | 14 | 10 |
6 | 500 | 13 | 11 |
7 | 550 | 12 | 12 |
8 | 600 | 11 | 13 |
9 | 650 | 10 | 14 |
Примечание: по последней цифре шифра определяется максимальное время задержки распространения сигнала от входов до выходов контролируемого ТЭЗа, по предпоследней цифре - разрядность выходного
слова, k контролируемого и эталонного ТЭЗ, и по третьей цифре - разрядность генератора псевдослучайной последовательности (ГПСП), n и счетчика циклов, m.
Информация о номере текущего теста (состояние счетчика циклов) и кодовой комбинации, подаваемой на входы ТЭЗов, (состояние ГПСП) должны выводиться на цифровое табло, построенное на семисегментных индикаторах, в шестнадцатеричном коде. Состояние выходов контролируемого и эталонного ТЭЗов должны отображаться в двоичном коде с помощью светодиодов.
В случае полного совпадения откликов с эталонного и контролируемого ТЭЗов на всех тестах, должен формироваться сигнал «Годен» с отображением его на цифровом табло, В противном случае, формируется сигнал «Брак», проверка останавливается и загорается соответствующий светодиод. Продолжение проверки должно осуществляться с этого тестового вектора до следующего несовпадения на выходах ТЭЗов или до конца проверки.
Для выполнения курсового проекта необходимо:
• изучить рекомендуемую литературу и настоящие методические указания;
• определить свой вариант задания;
• разработать структурную схему стенда;
• рассчитать параметры временной диаграммы функционирования стенда;
• разработать электрические схемы ГПСП, счетчика циклов, формирователя
входных воздействий, схемы сравнения, генераторов тактовых и строб-
импульсов, блока индикации и управления и всего стенда в целом;
• выбрать тип коммутационных изделий для подключения контролируемого
и эталонного ТЭЗов;
• составить перечень комплектующих изделий;
• определить требования к источнику питания.
1.3. Объем и содержание курсового проекта
Курсовой проект состоит из пояснительной записки и графической части.
Пояснительная записка, объемомстраниц, должна включать: 1. Задание на проектирование и исходные данные. 2. Теоретический вопрос.
3. Описание принципа работы разрабатываемого стенда, включающее структурную схему, временные диаграммы работы и т. д.
4. Расчет параметров временной диаграммы функционирования стенда.
5. Выбор элементной базы для реализации стенда, разработка электрических схем блоков и расчет их электрических параметров.
6. Перечень комплектующих изделий.
Графическая часть должна содержать:
1. Электрические принципиальные схемы блоков;
2. Электрическую принципиальную схему стенда.
Графические материалы должны быть оформлены с соблюдением требований ЕСКД. Допускается выполнять чертежи электрических схем на миллиметровке.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ОСНОВНЫМ РАЗДЕЛАМ КУРСОВОГО ПРОЕКТА
2.1. Теоретический вопрос
В этой части проекта необходимо изложить известные методы контроля узлов и блоков ЭВМ, дать их сравнительную характеристику, привести структурные схемы тестирования.
Работу над данной частью проекта рекомендуется начать с изучения лекционного материала и учебной литературы [1]. Не следует переписывать
вопрос целиком из каких-либо монографий или учебников. В тексте обязательно должны быть ссылки на используемые литературные источники.
2.2. Разработка структурной схемы стенда
Вероятностное тестирование характеризуется тем, что на входы проверяемого устройства подаются случайные или псевдослучайные последовательности [1]. В самом общем виде схему вероятностного некомпактного тестирования можно представить в следующем виде (рис. 2.1)
Рис. 2.1. Схема вероятностного некомпактного тестирования Момент появления сигналов на выходах ГПСП, контролируемого и эталонного ТЭЗов зависит от внутренних задержек в этих блоках. Поэтому результат сравнения откликов будет существенным образом зависеть от соотношения времени задержек распространения сигнала в них. Ситуация будет усугубляться «разбежкой» сигналов на выходах ГПСП. С тем, чтобы исключить влияние этих факторов, на выходах блоков необходимо включить регистры с динамической записью, а момент записи в них информации должен определяться с учетом задержек распространения сигналов.
Подсчет количества тестовых векторов в автоматических тестерах обычно проводится с использованием счетчика циклов. Поэтому в него должен быть введен такой блок.
С учетом изложенного, структурная схема автоматического стенда (один из возможных вариантов) может иметь вид (рис. 2.2). В состав стенда входят следующие блоки:
• тактовый генератор (ТГ);
• генератор стробирующих импульсов (ГСИ);
• генератор псевдослучайной последовательности (ГПСП);
• счетчик циклов (СЧЦ);
• формирователь выходных воздействий (ФВВ);
• входной регистр (РГВ);
• схема сравнения (СС);
• блок индикации и управления (БИУ).
Синхронизация работы всех узлов и блоков стенда осуществляется с помощью ТГ, который задает минимальную длительность цикла проверки. ГСИ предназначен для формирования импульсов записи информации в ФВВ и РГВ. Тестовые векторы, подаваемые на входы контролируемого и эталонного ТЭЗов, а также отклики с них отображаются на цифровом табло БИУ. Кроме того, на него возложена задача отображения результатов проверки и формирования управляющих сигналов, поступающих на ТГ и ГСИ.
2.3 Расчет параметров временной диаграммы функционирования стенда
Автоматический стенд инициируется внешним сигналом «Пуск», поступающим с пульта оператора. Этим сигналом ГПСП, СЧЦ и триггер разрешения работы (ТгРР) (на структурной схеме не показан) устанавливаются в исходное состояние. Сигнал с выхода ТгРР разрешает прохождение тактовых сигналов на ГПСП, СЧЦ и ГСИ, которые срабатывают по положительному фронту тактового импульса (см. рис. 2.3).
|

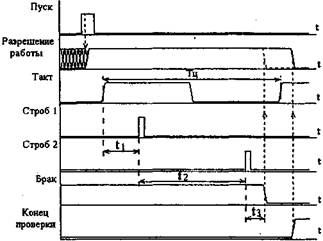

. Рис. 2.З. Временная диаграмма работы стенда
По положительному фронту стробирующего импульса «Строб 1», состояние ГПСП и СЧЦ записывается в ФВВ. Поэтому время t1 должно быть больше длительности переходных. процессов в ГПСП и СЧЦ и определяется максимальными временами задержек от тактовых входов до выходов в этих блоках. Импульс «Строб 2» предназначен для записи откликов с контролируемого и эталонного ТЭЗов в РГВ. Причем, к этому моменту все переходные процессы в ТЭЗах должны закончиться. Последнее диктует выбор времени t2c 1.5 ÷ 2 кратным запасом по отношению к максимальной задержке распространения сигнала в ТЭЗе, т. е.
t2 ≈ (1,5÷2)tЗД. Р.МАХ (2.1)
Момент окончания одного цикла проверки определяется срабатыванием СС, которая вырабатывает сигнал «Брак/Годен». Это время, (на временной диаграмме время t3 условно показано как момент формирования сигнала «Брак») определяется суммой времен задержки
распространения сигнала от тактового входа РГВ до его выходов, tQC и от входов до выходов СС, tcc
t3=tQC + tCC (2.2)
Таким образом, минимальная длительность одного цикла проверки будет равна
Tц=t1 + t2 + t
Окончание проверки определяется моментом появления сигнала переноса с выхода старшего разряда СЧЦ. Этот сигнал сбрасывает ТгРР в ноль, тем самым запрещает прохождение тактовых сигналов на ГПСП и СЧЦ и формирует сигнал «Годен».
Если в процессе контроля произошло несовпадение откликов с контролируемого и эталонного ТЭЗов, то на выходе СС формируется сигнал «Брак», который сбрасывает ТгРР в ноль, тем самым останавливая проверку. Для продолжения контроля используется асинхронный сигнал «Продолжить», поступающий с пульта оператора. Этим сигналом ТгРР переводится в единичное состояние. Так как сигналы «Пуск» и «Продолжить» являются асинхронными, то они должны подаваться на ТгРР через схемы устранения дребезга контактов.
2.4. Разработка электрических схем блоков и расчет их электрических параметров
Разработка электрических схем блоков начинается с выбора элементной базы, на основе которой они будут строиться. При этом следует учитывать следующие факторы:
• входные и выходные напряжения и токи ТЭЗа;
• требования к длительностям фронта и среза импульсов, подаваемых на
входы ТЭЗа;
• максимальные емкости нагрузки, подключаемые к выходам ТЭЗа;
• доступность, стоимость, наличие справочно-информационных материалов и т. д.
Поскольку в задании на курсовой проект указанные выше требования не оговорены, то можно использовать микросхемы из любых серий. Однако, при этом рекомендуется использовать ИС, по возможности, из одной серии. С учетом сказанного, в дальнейшем, при ссылке на ту или иную микросхему будет указываться только ее тип, например, ИЕ7.
Генераторы тактовых импульсов в автоматических стендах обычно выполняются по схеме с кварцевой стабилизацией. Причем, частота кварцевого резонатора должна быть
fP ≤ 1/Тц, (2.4)
где Тц - вреда цикла, рассчитанное по формуле (2.3),
fp можно выбрать равной 100кГц. Вопросы. связанные с проектированием таких ТГ подробно освещены в [14]. Там же приведены
схемы формирования одиночных импульсов на микросхемах типа АГЗ, которые можно использовать в качестве ГСИ.
Проектирование СЧЦ, ФВВ и РГВ каких-либо схемотехнических особенностей не имеет. Отметим, только, что в целях снижения времени задержки распространения сигнала в СЧВ рекомендуется использовать счетчики с параллельным переносом, типа ИЕ7, а ФВВ и РГВ следует строить на 4-х, 8-ми разрядных регистрах с динамической записью информации типа ИР1, ИР23.
При построении схемы сравнения рекомендуется использовать логические компараторы типа СП1, включенных по двухъярусной схеме [15]. При этом сигнал «Брак/Годен» будет формироваться на выходе А = В компаратора второй ступени.
Вопросы, связанные с проектированием полиномиальных счетчиков или так называемых генераторов псевдослучайных последовательностей
недостаточно широко освещены в научно-технической литературе. Такие
счетчики строятся на основе сдвиговых регистров, у которых в цепи обратной связи используются сумматоры по модулю 2 [16, 17]. Причем, в сдвиговых регистрах должны применяться триггеры с динамической записью информации. На рис. 2.4 показана обобщенная схема такого генератора.
Рис. 2.4. Обобщенная схема ГПСП
При нулевых состояниях всех триггеров и нуле на входе, схема не реагирует на поступающие синхросигналы С, оставаясь в нулевом состоянии. Если на вход схемы будет подан высокий уровень напряжения, то по очередному положительному фронту тактового сигнала С счетчик изменит свое состояние. Поступление следующих тактовых сигналов вызывает смену состояний счетчика по некоторому закону, зависящему от номеров выходов qi, с которых снимаются сигналы обратной связи. В табл. 2.1 приведены номера выходов регистра сдвига, с которых снимаются сигналы обратной связи. При этом генерируется псевдослучайная последовательность максимальной длины. Статистические характеристики последовательностей единиц и нулей, получаемых с выхода любого триггера, близки к характеристикам случайной последовательности и тем ближе к ней, чем больше разрядность регистра сдвига. Выход из режима генерации ГПСП осуществляется только по цепи асинхронного сброса.
Таблица 2.1
Разрядность регистра сдвига | Номера выходов, с которых снимаются сигналы обратной связи | Длина последовательности |
8 | 8, 7, 5, 3 | 255 |
9 | 9,4 | 511 |
10 | 10,3 | 1023 |
11 | 11,2 | 2047 |
12 | 12,11,8,6 | 4095 |
13 | 13,10,6,4 | 8191 |
14 | 14,13,8,4 | 16383 |
15 | 15,1; 15, 4; 15, 7 | 32767 |
16 | 16,12,9,7 | 65535 |
17 | 17, 3; 17,5; 17,6 | 131071 |
18 | 18,7; 18,11 | 262143 |
19 | 19, 18, 17, 14 | 524287 |
20 | 20, 3; 20, 17 | 1048575 |
Примечание. В таблице для некоторых разрядностей регистра приведено несколько эквивалентных вариантов создания цепи обратной связи.
В соответствии с заданием БИУ должен отображать состояния ГПСП и
СЧЦ в шестнадцатиричном коде. Так как разрядность отображаемых данных
будет не менее 16 бит, то рекомендуется использовать так называемую схему

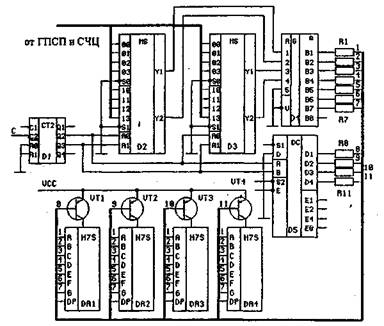

динамической индикации [18], фрагмент электрической схемы которой
показан на рис. 2.5. .
Преобразование двоичного кода в шестнадцатиричный осуществляется с помощью ИС К155РЕЗ, которая представляет собой ППЗУ объемом 32*8 бит (используется только 7 выходов и младшие 16 адресов, по которым записана соответствующая информация). Динамическая индикация основана на импульсном последовательном включении m семисегментных индикаторов типа АЛС324Б (DA1 ... DA4), выбор которых производит
дешифратор типа ИД4 (D5). Он последовательно формирует разрешающие
Рис. 2.5. Фрагмент электрической схемы блока индикации сигналы для транзисторов VT1 ... VTm. Счетчик типа ИЕ5 (D1) обеспечивает с помощью мультиплексоров типа КТО или КП7 (D2, D3) последовательное подключение ко входам ИС К155РЕЗ (D4) данных от четырех или восьми источников 4-х разрядных данных (тетрад). Если старшая тетрада неполная, то ее старшие разряды надо дополнить нулями. Это можно осуществить путем заземления соответствующих входов мультиплексоров. Резисторы R1 ... R7, подключенные к выходам ИС D4, определяют ток, протекающий через один сегмент индикатора. Этот ток не должен превышать 25 мА для индикатора АЛС324Б. Резисторы R8 ... R11 задают ток базы транзисторов VT1 ... VT4, которые работают в режиме насыщения. Причем максимальный ток коллектора этих транзисторов должен быть не менее 200 мА.
Состояния выходов контролируемого и эталонного ТЭЗов должны отображаться в двоичном коде. Для этого достаточно к выходам РГВ подключить светодиоды АЛ307А или любые другие через инверторы типа ЛН1.
Для управления режимами работы стенда в БИУ должен входить узел формирования управляющих сигналов, один из возможных вариантов которого показан на рис. 2.6. В качестве ТгРР используется микросхема типа
|
ТМ2 (D2), высокий уровень с выхода которой разрешает прохождение тактовых сигналов от ТГ на ГПСП, СЧЦ и
Рис.2.6. Фрагмент схемы узла управления ГСИ. При
поступлении высокого уровня на вход «Пуск» ТгРР устанавливается в единичное состояние, из которого он может быть выведен сигналами «Брак» (низкий уровень с выхода СС) или «Конец проверки» (высокий уровень на выходе переноса СЧЦ). Если остановка проверки произошла по сигналу «Брак», то ее можно продолжить, подав высокий уровень на вход «Продолжить», тем самым установив ТгРР в единичное состояние.
На заключительном этапе разработки электрических схем блоков составляется схема всего стенда в целом и рассчитывается потребляемая мощность. Причем, при расчете потребляемой мощности рекомендуется использовать максимальные значения токов потребления микросхемами, которые указываются в справочной литературе, с тем, чтобы обеспечивались необходимые запасы при выборе блока питания.
