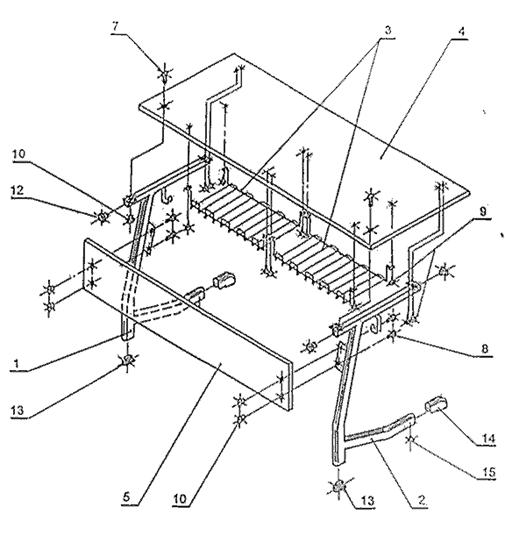

СХЕМА СБОРКИ СТОЛА
ДВУХМЕСТНОГО (2.322.34)
2. ПОРЯДОК СБОРКИ (1.322.34; 1.322.56; 2.322.34; 2.322.56)
Сборку производить в соответствии со схемой сборки на ровной поверхности, покрытой тканью или бумагой, во избежании повреждения или загрязнения мебели.
2.1. Закрыть торцы труб заглушками поз. 12 и 13 (при их отсутствии).
2.2. Положить столешницу поз. 4 лицевой стороной на чистую, ровную поверхность, предварительно вставив в отв. столешницы болты мебельные с усом поз 7. Установить на неё стойки поз. 1 и 2 так, чтобы отверстия с болтами в столешнице, совпали с отверстиями в стойках, соедините столешницу и стойки с помощью болтов мебельных поз. 7 и гаек концевых поз. 10, не затягивая их окончательно.
2.3. Соединить щит передний поз. 5 со стойками поз. 1 и 2 с помощью 4-х винтов М6х14 поз. 8 и гаек концевых поз. 10, не затягивая их окончательно, обеспечив касание верхней торцевой кромки щита со столешницей поз. 4.
2.4. Противоположные края столешницы поз. 4 соединить со стойками поз. 1 и 2 шурупами поз. 9 через приваренные к стойкам ушки, расположив стойки так, чтобы они были параллельны малым сторонам столешницы.
2.5. Произвести окончательную затяжку крепежных изделий.
2.6. Сетка-полка поз. 3 (при её наличии) крепится шурупами поз. 9 к нижней плоскости столешницы поз. 4 так, чтобы край решётки находился от кромки столешницы на расстоянии 45…50 мм. со стороны сидящего.
2.7. Одеть (при необходимости), регулируемые опоры-заглушки поз. 14, на стойки поз. 1 и 2 до совмещения отв. диаметром 7 мм. на трубе, с отв. на заглушке. Забить заглушку поз. 15, зафиксировав регулируемые опоры-заглушки на стойках.
Сборка стола двухместного (2.322.34; 2.322.56) производится аналогично.
2.8. При необходимости, используя регулировочные винты в опорах-заглушках поз. 14 выставить стол, добившись его устойчивого положения.
ПЕРЕЧЕНЬ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ (1.322; 2.322)
Таблица № 1
№ поз. | Наименование | Кол-во | Кол-во | Примечание |
1.322 | 2.322 | |||
1 | Стойка левая | 1 | 1 | |
2 | Стойка правая | 1 | 1 | |
3 | Сетка-полка | 1 | 2 | * |
4 | Столешница | 1 | 1 | |
5 | Щит передний | 1 | 1 | |
7 | Болт мебельный М6х35 | 2 | 2 | |
8 | Винт М6х14 | 4 | 4 | |
9 | Шуруп 4х16 | 4 (12*) | 4 (20*) | * |
10 | Гайка концевая М6*12х15 | 6 | 6 | |
12 | Заглушка трубы 25х25 | 4 | 4 | |
13 | Заглушка опора трубы 25х40 | 2 | 2 | |
14 | Регулируемая опора-заглушка 25х40 | 2 | 2 | |
15 | Заглушка | 2 | 2 | |
Ключ специальный S5 | 1 | 1 | ** |
Примечание : * при комплектации стола сетками-полками
** при поставке одного стола выдается один ключ, при
поставке партии столов – один ключ на три стола.
СХЕМА СБОРКИ СТОЛА
ОДНОМЕСТНОГО (1.322.34)
