Преобразователь компонентного видеосигнала в VGA-сигнал с аудиосигналом |
МОДЕЛЬ: AV-BOX YV01
Основные характеристики:
l Преобразует "компонентный видеосигнал (YPbPr)" в сигнал RGBHV (VGA).
l Вxоды: компонентное видео (YPbPr) x 1; D-SUB HD x 1; стерео аудио RCA x 1; разъем для подключения наушников, стерео 3,5 мм x 1, цифровое аудио (коаксиальный) x 2.
l Выходы: D-SUB HD x 1, стерео аудио разъем для подключения наушников 3,5 мм x 1, цифровое аудио (оптический) x 1.
l Ширина полосы частот видеосигнала: компонентное видео до 70 МГц, RGBHV до 400 МГц.
l Поддерживает ввод видео высокой четкости с разрешением 480i, 480P, 576i, 576p, 720P, 1080i и 1080p при частоте 24/25/30 Гц.
l Ввод RGBHV поддерживает высокое разрешение до 1600 x 1200 при частоте 75 Гц.

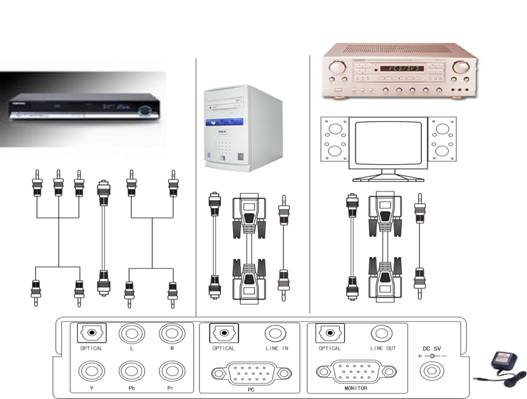

Схема подключения и установки:
Поиск и устранение неисправностей:
Изображение смещено влево или вправо:
Изображение может быть смещено влево или вправо после преобразования, отрегулируйте положение изображения на мониторе.
На изображении присутствуют линии:
После преобразования на изображении могут появиться некоторые линии, это нормальное явление.
Для того чтобы линии пропали, следует отрегулировать положение изображения на экране и его размер.
Неверный размер изображения:
Разрешение 720p, 1080i, 1080p соответствует соотношению сторон 16:9, разрешение 480i/p и 576i/p соответствует соотношению сторон 4:3 и 16:9. Следует отрегулировать размер изображения в соответствии с вашим монитором или отрегулировать размер экрана для получения нужного соотношения сторон.
Отсутствует изображение на входе YPbPr с разрешением 480i, 576i или 1080i:
Ваш монитор может не поддерживать изображение с чересстрочной разверткой, настройте выход монитор YPbPr на разрешение 480p, 576p или 720p.
Отсутствует изображение на входе монитора YPbPr с разрешением 1080p:
1. Выход VGA вашего монитора не поддерживает разрешение 1080p при частоте 24/25/30 Гц, настройте выход VGA монитора на другой режим изображения.
2. Данное устройство не поддерживает разрешение 1080p при частоте 60 Гц, настройте выход YPbPr монитора на другой режим изображения.
Спецификации:
НОМЕР ИЗДЕЛИЯ | AV-BOX YV01 |
Разрешение входа YPbPr | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p (24/25/30 Гц) |
Разрешение VGA: | До 1600 x 1200/ 75 Гц |
Видеовход YPbPr (RCA) | Y (75 Ом, 1,0 В пик), PbPr (75 Ом, 0,7 В пик) |
Видеовход/видеовыход VGA | Аналоговый RGB (75 Ом, 0,7 В пик) |
Вход/выход синхронизации VGA | Г/В разделены (TTL) |
Разъем VGA | 15-ти штырьковый миниатюрный D-Sub (высокой плотности записи) x 2 |
Аналоговый аудиовход | Правый/ левый RCA x 1 (10 кОм), разъем для подключения наушников 3,5 мм x 1 (10 кОм) |
Аналоговый аудиовыход | Разъем для подключения наушников 3,5 мм x 1 (10 кОм) |
Цифровой аудиовход | Оптический x 2 |
Цифровой аудиовыход | Оптический x 1 |
ЭЛЕКТРОПИТАНИЕ | Внешний блок питания стабилизированным напряжением 5 В пост. тока D |
ЭНЕРГОПОТРЕБЛЕНИЕ | 5 В пост. тока, 350 мА (макс.) |
РАЗМЕРЫ (мм) (Ш x В x Г) | 145 x 98 x 37 |
ВЕС (г) | 320 |
