MXR Phase 90
Гитарный эффект MXR Phase 90, разработка компании Dunlop, увидела свет в далеких 70-х годах. Возможно, это самый известный эффект от MXR, но это мое субъективное мнение. Файзер первоначально выпускался без светодиодной индикации, однако с дальнейшем это исправили. Одна ручка скорости – это хорошо, не нужно напрягаться с настройками. А если хочется большей функциональности – добавляем ручку глубины эффекта и яркости файзера! И для баловства можно добавить светодиод, мигающий в такт вращению частоты. Данный проект включает все эти три модификации, превращая обыкновенный стоковый MXR Phase 90 в нечто более регулируемое и интересное, но, в то же время, позволяя получить классический файзер.

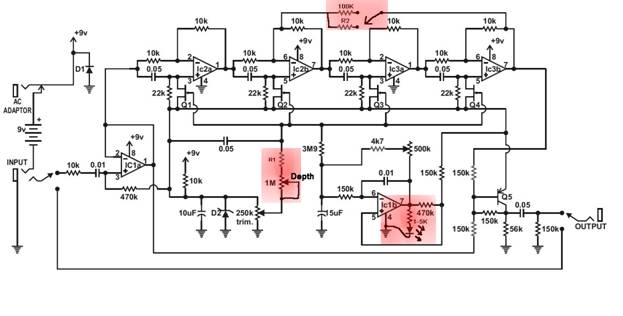

Схема (www. ):
Заранее скажу, что для предотвращения щелчков при переключении байпаса я поставил 1МОм между входом эффекта и землей. И 10мкФ вместо 15мкФ, указанных на схеме.
В чем заключается суть модификаций? На схеме присутствует резистор на 1МОм. Заменяем его на 680к и последовательно с ним подключаем переменный резистор на 1МОм, как реостат. Получаем регулировку глубины. Красный резистор на 22К вверху схемы подает сигнал на возврат. Ставим вместо него подстроечный резистор и АККУРАТНО уменьшаем. Почему аккуратно? Да потому что, если номинал понизить до 10К (примерно), мы получим безумную неуправляемую сирену (любители «нойза» могут взять это на заметку). Разница между 100К и 13К (как у меня вышло) будет очень заметна. Поэтому имеет смысл поставить тумблер для выбора резисторов. Можете вместо 100К и 13К поставить какие-нибудь свои номиналы. Можно вообще разрыв сделать. Резистор 4,7К влияет на скорость вращения. Два красных резистора по 150К – баланс между чистым и файзером. При желании можно воткнуть подстроечный резистор и подогнать его под себя. Однако с балансом и так все в порядке. Светодиод подключается просто: анод к седьмой ноге ОУ IC1, катод на землю.
А теперь самое интересное. Подбор полевых транзисторов. Лучше поставить панельки, чем впаивать сразу полевые транзисторы. Чем лучше они подобраны по напряжению отсечки, тем лучше.
Как измерить напряжение отсечки? А вот так:
Кстати, если хотите измерить напряжение отсечки для p-канального полевого транзистора, то просто поменяйте полярность питания.
Когда соберете все окончательно и включите, не спешите расстраиваться, не услышав заметного эффекта. Покрутите триммер на 250К, настройте рабочую точку! Для удобства можете выкрутить все ручки регулировки на максимум. Вот теперь можно окончательно впаять полевые транзисторы.
Работает? Прекрасно! Поздравляю! Теперь бежим и радостно разучиваем партии Эдди Ван Халена.

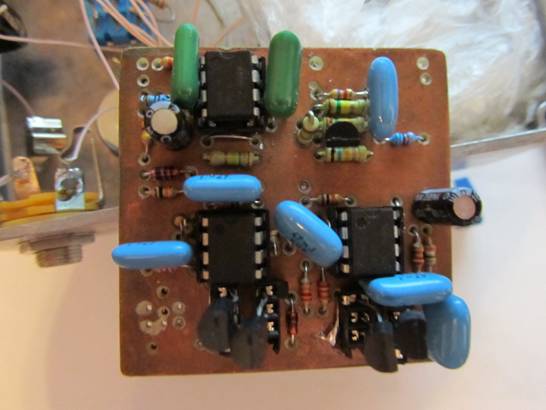

Собирал я по старой печатной плате, все модификации в моей педали выполнены навесным монтажом. В проекте же все предусмотрено для монтажа на плату.
Триммер я не нашел, поэтому вывел потенциометр, который потом закрепил внутри корпуса.

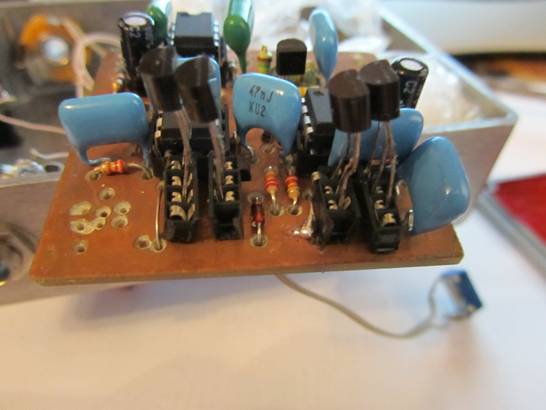

Панельки для транзисторов сделал из обычных панелек DIP8

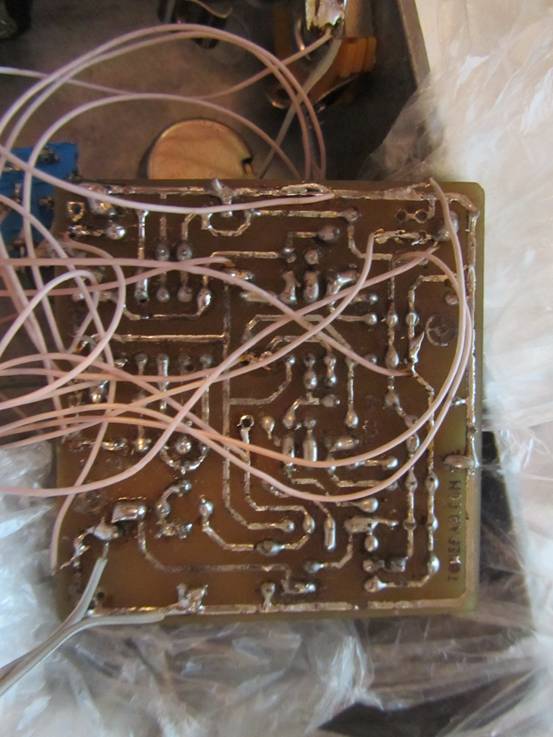

Согласен, с проводами беда :)

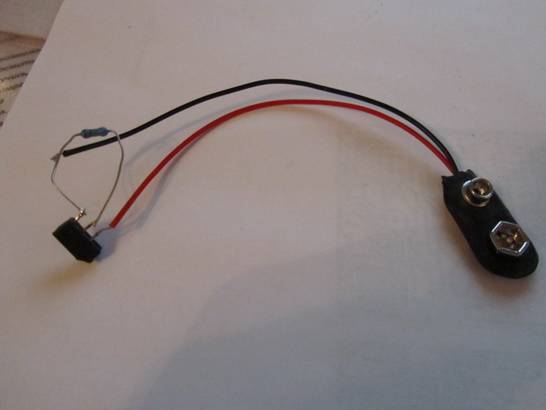

Вот этот «дружок» помог мне измерять напряжение отсечки

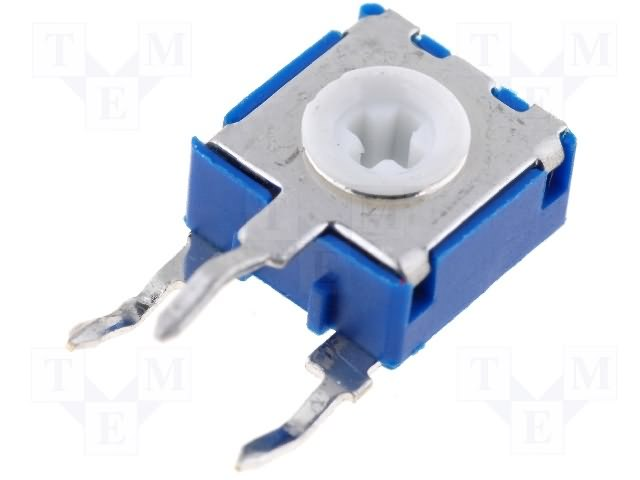

Подстроечный резистор лучше брать вертикальный, иначе ножки могут не влезть.

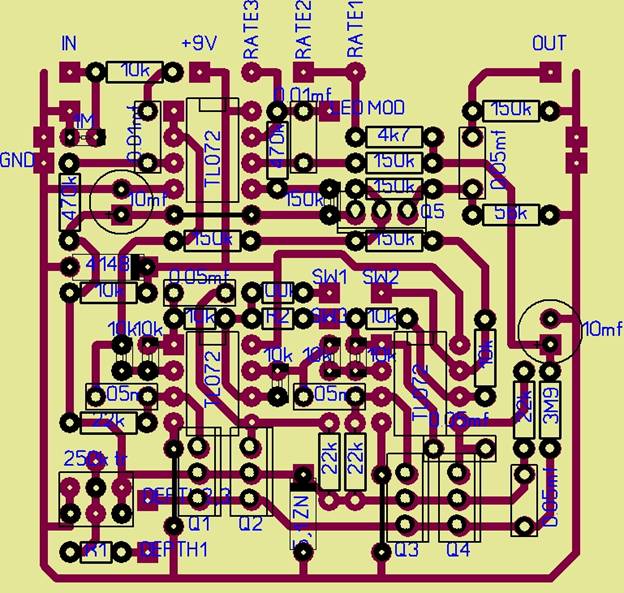

Новая печатная плата выполнена на основе той, что лежит на www. :
http://www. /getFileInfo. asp? id=42
Никаких СМД деталей. Просто размещайте некоторые резисторы вертикально, как у меня на фотографиях. «Зеркалить» ничего не надо.
Список деталей:
Резисторы:
4,7к – 1шт
10к – 10 шт
22к – 4 шт
56к – 1 шт
100к – 1 шт (для тумблера, можно взять другое значение)
150к – 6 шт
470к – 2 шт
1М – 1 шт
3,9М – 1 шт
R1 680К-1М – 1 шт (определяет минимальную глубину)
R2 10К-22К – 1 шт (выставляется триммером, для тумблера )
Конденсаторы:
0,05мкФ – 6 шт
0,01мкФ – 2 шт
10мкФ (электролит) – 2 шт
Диоды:
1n4148 – 1 шт
Стабилитрон на 5,1V – 1
Транзисторы:
BF245 (Q1-Q4) – 4 (с этими транзисторами все исправно работает, другие не проверял. Как вариант можно использовать 2n5952, КП303Е, J201)
2n3906 (Q5) – 1 (КТ3107, BC338, 2n4125)
Операционные усилители:
TL072 – 3 (JRC4558, NE5532)
Переменные резисторы:
500кОм лог - 1
1МОм лин – 1
250кОм - 1 (это подстроечный)
Прочее:
Кнопка для байпаса, светодиод, тумблер, гнезда под джеки, гнездо питания и/или гнездо под крону, панельки для операционных усилителей и полевых транзисторов, 3 перемычки. Корпус, ручки на переменные резисторы. Ну и прямые руки :).
С уважением, Александр (LexUnder).
