1
Продолжение приложения В
Двухпроводная схема подключения РМТ 39DА к ЭВМ
(до 100 РМТ 39DА с линией связи длиной до 1000 м)
 |
ПИ 232/485 преобразователь интерфейса производства НПП «Элемер».
2
Продолжение приложения В

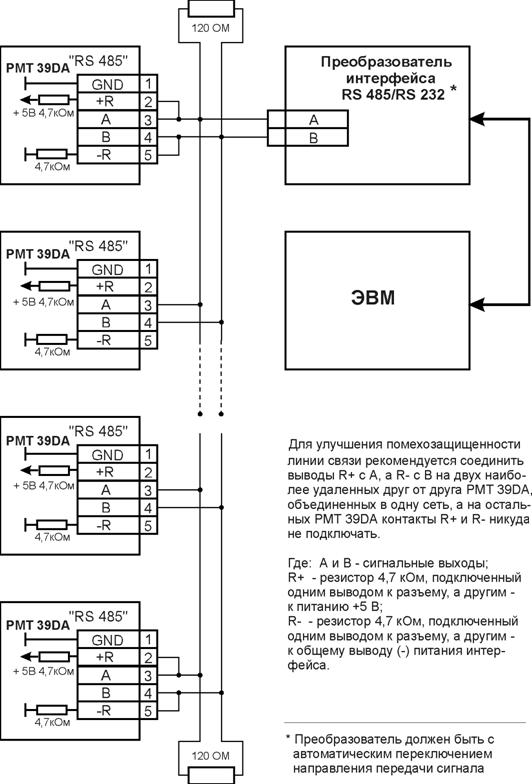

Двухпроводная схема подключения РМТ 39DА к ЭВМ с использованием
преобразователя интерфейса RS 485 / RS 232
(до 32 РМТ 39DА с линией связи до 1000 м)
ПРИЛОЖЕНИЕ Г
Параметры конфигурации РМТ 39DА
1
Наименование параметра | Условное обозначение параметра | Заводская установка | Номер измерительного канала | |||||
1 | 2 | 3 | 4 | 5 | 6 | |||
Сетевой номер | Un | 1 | ||||||
Скорость передачи по последователь - ному порту (кБит/с) | Sрd | 9.6 | ||||||
Скорость движения диаграммной ленты (мм/ч) | SPPA | 0 | ||||||
Время индикации (с) | tind | 3 | ||||||
Пароль на конфигурацию | PScF | 0000 | ||||||
Пароль на редактирование уставок | PSU | 0000 | ||||||
Тип первичного преобразователя | dAt. n | t420 | ||||||
Тип компенсатора холодного спая | dAс. n | Ptb | ||||||
Схема подключения ТС | Lc. n | с3 | ||||||
Величина линейного смещения шкалы | dt. n | 0.0 | ||||||
Кол-во знаков после запятой по индикации | UF. n | 1 | ||||||
Количество измерений для усреднения | nS. n | 1 | ||||||
Минимальное значение диапазона индикации | dP1.n | 0.0 | ||||||
Максимальное значение диапазона индикации | dP2.n | 100.0 | ||||||
Функция извлечения квадратного корня | Sqr. n | 0 | ||||||
Функция линеаризации квадратного корня вблизи нуля | Sil. n | 0.0 | ||||||
Значение зоны возврата по срабаты- ванию уставок | GSt. n | 0.5 | ||||||
Разрешение срабатывания уставок | EnU. n | 1 | ||||||
Состояние реле уставки I при обрыве входной цепи | rLl. n | 1 | ||||||
Продолжение таблицы Г.1
|
