MY Steady. Инструкция по настройке

MY Steady

ИНСТРУКЦИЯ ПО НАСТРОЙКЕ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:

­

1 – Площадка (штативная). 2 – Болт Крепления (камеры). 3 –Адаптер (штативный). 4 – Зажим. 5 – Фиксатор. 6 – Барашек. 7 – Основа. 8 – Картридж.

9 – Локтевой Упор. 10 – Ручка. 11 – Втулка. 12 – Крепление. 13 – Малая Втулка. 14 – База. 15 – Грузики.

1.

Открутите Зажим (4) и снимите Площадку (1) с Адаптера-(3).

2.

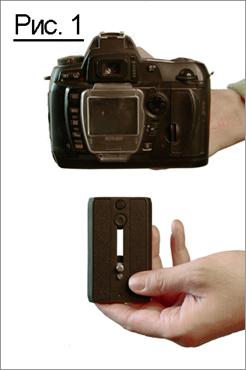

Закрепите на камере Площадку (1). Сделайте это так, как показано на рисунке (Рис. 1, 2 и 3).

Болт Крепления (2) должен быть в крайней точке Площадки, а большая её часть находится под объективом (Рис. 3 и 4).

На Рис. 2 изображено НЕ правильное положение Болта Крепления (2).

У вас должно получиться так. (Рис.4)

3.

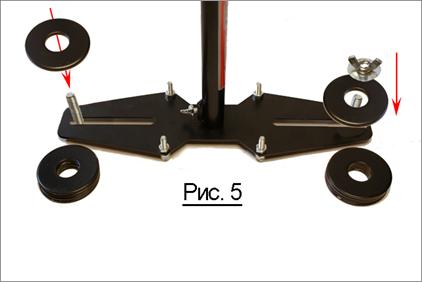

Возьмите восемь Грузиков (15) и установите их на Базе (14), по четыре штуки с обеих сторон (Рис.5).

4.

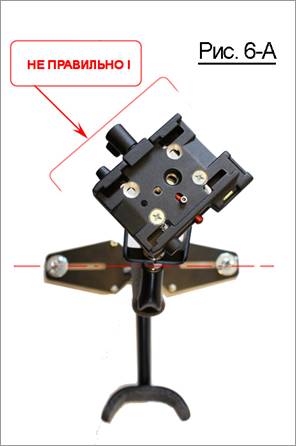

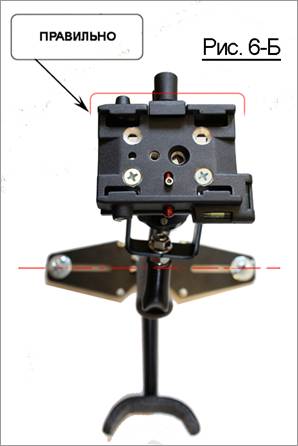

Ослабьте Крепление (12) (не откручивайте полностью, достаточно повернуть на 180 гр.) Поверните Базу (14) так, чтобы она была параллельна Адаптеру (3) (рис. 6-Б).

Затените Крепления (12) (прим. НЕ затягивайте со всей силой!)

5.

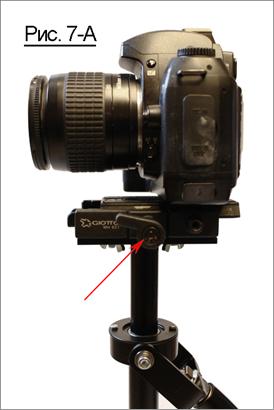

Установите Площадку (1) с камерой на Адаптер (3). Предварительно поставьте Площадку в положение «по середине» (рис. 7-А). Зафиксируйте её Зажимом (4).

6.

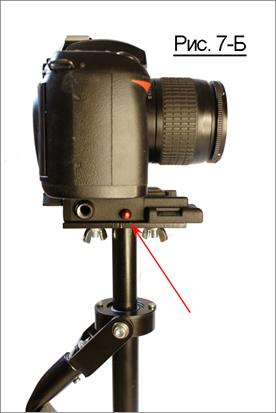

Обратите внимание, для того, чтобы снять с Адаптера (3) Площадку (1) необходимо нажать Фиксатор (5) (рис. 7-Б)

7. НАСТРОЙКА ОСИ Y

Возьмитесь за Ручку (10) и приподнимите стедикам.

(Внимание! Держите стедикам прямо перед собой как на Рис. 8)

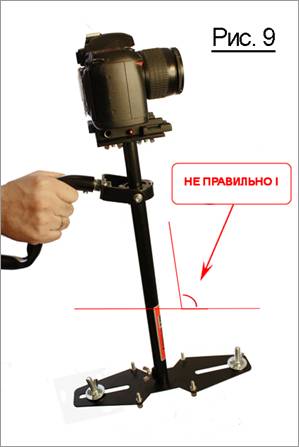

Ось Y, т. е. основная Втулка (11) должна находиться в положении перпендикулярно земле. Если это не так (рис. 9), то открутите Зажим (4) и двигайте Площадку (1) в сторону противоположную наклону до тех пор, пока Втулка (11) не станет перпендикулярно земле. Затем закрепите площадку Зажимом (4).

Если стедикам все-равно не достигает требуемого положения, то сдвиньте грузики (с одной стороны!!! с той, в которую наклонен стедикам) от края Базы (14) в направлении к Втулке (11). До тех пор, пока стедикам не примет перпендикулярное к земле положение.

8. НАСТРОЙКА ОСИ Z

(прим. Особенно касается камер типа «фотоаппарат», у которых сильно смещен вес на правую сторону, где находится аккумулятор)

Возьмитесь за Ручку (10) и приподнимите стедикам. Поверните Втулку (11) так, чтобы камера и стедикам стали перпендикулярно ручке, т. е. боком к вам. (Рис. 10).

Обратите внимание, висит ли сейчас стедикам перпендикулярно полу. Если даже есть небольшое отклонение, то необходимо сделать настройку.

Опустите стедикам. Открутите Барашки (6) под Основой (7).

Теперь Адаптер (3) не закреплён к Основе (7) и его можно сместить. Смещайте Адаптер до тех пор, пока не добьётесь нужного результата. Периодически поднимайте стедикам, чтобы убедиться висит ли он перпендикулярно земле.

Добившись правильного результата, закрутите Барашки (6).

9.

Теперь необходимо снять лишние грузики.

Возьмитесь за ручку и поднимите стедикам. Затем наклоните, как будто хотите раскачать его и отпустите. Если стедикам опускается за 1 секунду, значит он настроен. Если падает быстрее, то надо снять по грузику с обеих сторон. Повторяйте и снимайте грузики до тех пор, пока не добьетесь нужного результата.

(прим. Затем проверьте еще раз перпендикулярность осей Х и Y. Если появились отклонения, выполните «подстройку» как указано в пунктах 7 и 8).

10. НАСТРОЙКА СТЕДИКАМА ДЛЯ ВИДЕО КАМЕР МЕНЕЕ 1 кг.

Настройка включает в себя пункты 1 и 2, описанные выше.

11.

Вам необходимо установить дополнительную площадку, которая идет в комплекте и лежит в кармане сумки-чехла (рис. 14).

Для этого открутите два Барашка (6) и снимите Адаптер (3) (рис. 12-А, 12-Б и 13).

Затем установите дополнительную площадку на Основу (7) (рис. 15)

Поставьте обратно Адаптер (3) (рис. 16). И закрепите Барашки (6) (рис. 17).

12.

Установите Грузики (15). По 3 штуки с обеих сторон (рис. 18). Крепко закрепите их.

На Базе (14) грузики вешать не нужно.

Проверьте, опускается ли стедикам за 1 секунду (см. пункт 9)

Если опускается быстрее, то добавьте еще по одному грузику с каждой стороны дополнительной площадки (рис. 18).

Теперь стедикам готов к работе.

НЕСКОЛЬКО СОВЕТОВ ПО СЪЕМКЕ

Чтобы освоить технику съёмки со стедикама, вам понадобится 2-3 дня тренировки. Лучше всего если вы выйдете на улицу с партнёром. Потренируйтесь, снимая в движении: «профиль», следом «за объектом», впереди «объекта», съёмка «вокруг объекта», бег «преследование».

Снимая со стедикама, вы держитесь правой рукой за ручку, а левой рукой выполняете панорамирование (Рис.19). Это рабочее положение рук в профессии стедикамщика!

Легко, 2-3-мя пальчиками левой руки вы вращаете Втулку (11), словно поворачиваете ручку громкости на магнитофоне. Крутить только в горизонтальной плоскости! Не давите в стороны!

Вы можете не держаться левой рукой за втулку, особенно если совершаете «проход» по прямой линии или бежите «преследуя» человека. Но при этом желательно, чтобы левая рука находилась рядом с Картриджем (8) (Рис.20). Чтобы в любой момент (особенно если вы импровизируете) вы смогли выполнить панорамирование.

Для тех, кто пользуется стедикамом впервые, рекомендуется опускать вниз малую Втулку (13), на которой крепится База.

Для этого ослабьте Крепление (12) (повернув его на 180 гр.) и опустите на максимально допустимую длину Малую Втулку (13). Затем закрепите Крепление (Рис.21)..

(прим. Следите за параллельностью Адаптера и Базы, см. пункт 4)

Для того чтобы выполнить съемку «полет над землей» или как в шутку мы называем, «скребя объективом по земле», вам необходимо ослабить Крепление (12) (повернув его на 180 гр.) и полностью снять Малую Втулку вместе с Базой. Переверните стедикам на 180гр (Рис.22).

В последствии, при работе с отснятым материалом в программе, в которой вы работаете, вам нужно перевернуть картинку на 180 гр.

ВНИМАНИЕ!!!

Старайтесь надолго не оставлять стедикам в холодных помещениях с повышенной влажностью.

Не кладите тяжёлых предметов на стедикам.

Не устанавливайте на стедикам камеры, превышающие допустимую массу.

В комплекте:

1. Стедикам

2. Штативная площадка (установлена)

3. Сумка-чехол

4. Грузики

5. Дополнительная площадка (для камер менее 1кг)

Удачной съёмки!
