Детектор утечки газа EL-2662

Детектор утечки газа EL-2662 со встроенным передатчиком предназначен для использования с панелями сигнализации Electronics Line 3000. Обнаружив утечку газа, устройство генерирует звуковой сигнал и отправляет радиосигнал панели сигнализации.

Детектор утечки газа предназначен для раннего предупреждения о присутствии газов: метана, пропана и бутана. Чувствительный элемент прибора позволяет обнаруживать указанные газы в концентрациях ниже 15% (порога взрывоопасной концентрации) – концентрации, при которой воздушно-газовая смесь способна взорваться. Минимальная взрывоопасная концентрация метана - 3.8%, пропана 2.1% и бутана 1.69%. (Источник: UL 1484 стандарт по безопасности, Standard for Safety – бытовой датчик утечки газа). Чувствительный элемент обнаруживает метан в концентрации 0.5% и пропан/бутан - 0.503%.

ПРЕДУПРЕЖДЕНИЕ: Датчик утечки газа должен устанавливаться квалифицированным персоналом. Не забывайте выключать неиспользуемые газовые приборы. Продемонстрируйте членам вашей семьи звуковой сигнал тревоги и объясните им порядок действий при сработке датчика. EL-2662 должен использоваться в совокупности с комплексными системами безопасности дома, офиса, включая страхование жизни. Производитель не заявляет об опасности газа для здоровья владельца датчика и/или способности тревог, генерируемых датчиком защитить здоровье владельца.

Размещение датчика

Детектор утечки газа EL-2662 будет работать эффективно в случае правильной его установки. Consider the following before mounting the gas alarm:

·  При выборе места установки детектора следуйте следующим правилам:

o  Метан (природный газ): так как метан легче воздуха, то газ концентрируется у потолка. По этому детектор должен быть установлен в 15-20cm ниже потолка. Не устанавливайте детектор газа непосредственно на потолок. Если потолок выше чем 2.6m или не плоской формы, пригласите специалистов газовой службы для выяснения оптимального места установки детектора.

o

Рисунок 1: Размещение датчика

Бутан: пропан и бутан тяжелее воздуха, по этому рассматриваемые газы при утечке концентрируются на уровне пола. В этом случае детектор EL-2662 следует устанавливать в 10-15cm от пола. Не устанавливайте детектор непосредственно на пол. Не устанавливайте детектор утечки газа в местах где он может быть загрязнен, либо поврежден воздействием на него жидкости, либо вибраций.

·  Устанавливайте детектор утечки газа вблизи от газовых приборов.

·  Не устанавливайте детектор непосредственно на газовые приборы.

·  Не устанавливайте детектор в закрытых объемах, или в областях, где перегородки, или шторы могут затруднить распространение газа к детектору. Детектор утечки газа EL-2662, установленный на первом этаже может не обнаружить утечку газа на втором, или третьем этаже. Закрытая дверь может быть причиной не обнаружения утечки газа, если детектор расположен вне этого помещения.

·  Не устанавливайте детектор в местах, где воздушные потоки от вентиляторов, открытых дверей, окон и т. д. может затруднить движения газа к детектору. Детектор утечки газа обнаруживает газ только в закрытых объемах, где достаточное количество газа достигает сенсора.

·  Не устанавливайте детектор в помещениях где используются аэрозоли, или аммиак (например в ванных).

Инструкции по установке

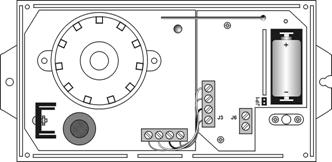

Figure 2: EL-2662 (cover off)

  1.  Открутите четыре шурупа на задней панели устройства и снимите верхнюю крышку.

  2.  Подключите батарею питания, удалив ленту изолирующую батарею от контактов прибора. Внимание: После длительного хранения батареи, при включении, батарея может казаться разряженной. В этом случае оставьте на некоторое время прибор во включенном состоянии, до тех пор, пока напряжение батареи не стабилизируется.

  3.  Установите перемычку «Test»; индикатор радиопередатчика будет периодически светиться.

  4.  Пока EL-2662 находится в режиме тестирования, переведите приемник панели сигнализации в режим программирования новых передатчиков и ожидайте, когда детектор утечки газа будет зарегистрирован в панели. Запишите номер зоны и номер передатчика на стикере, находящимся в комплекте детектора утечки газа. Укрепите стикер внутри прибора на передней крышке. Внимание: EL-2662 может быть зарегистрирован в панели сигнализации вручную, введя серийный номер передатчика.

  5.  Удалите перемычку теста и закрепите ее на одном из контактов перемычки для ее сохранности. Прибор выйдет из режима теста через четыре минуты.

  6.  Выберите место установки детектора согласно правил, приведенных выше.

  7.  Убедитесь в стабильности прохождения радиосигнала от прибора до панели сигнализации. Для этого разместите прибор в месте предполагаемой установки его и установите перемычку режима тестирования. Сигналы детектора должны приниматься панелью сигнализации. При необходимости переместите детектор в другое место. После выполнения этой процедуры снимите перемычку тестирования.

  8.  Подключите источник постоянного тока напряжением 12V к клеммам (J6) (полярность не важна). Закрепите провод от источника питания пластиковой скобкой с двумя шурупами.

  9.  Установите крышку детектора на место. Провод питания выведите через отверстие, находящееся у места крепления провода. Убедитесь, что светодиод индикации наличия питания вставлен в отверстие крышки детектора.

10.  Закрепите EL-2662 к стене прилагаемыми в комплектации винтами.

11.  Подключите источник питания детектора к сети. На детекторе должен светиться зеленый индикатор питания, это означает что EL-2662 получает электрическое питание. Помните, что EL-2662 начинает работать приблизительно через 15 минут после включения.

Внимание: во время нормальной работы, и детектор и передатчик детектора получают питание от внешнего источника. Батарея (3.6V) обеспечивает резервное питание только передатчика. При отключении питания обнаружение утечки газа не осуществляется.

Обслуживание и тестирование

Figure 3: Lighter Test

Детектор утечки газа EL-2662 поставляется откалиброванным на заводе-изготовителе и не требует дополнительной настройки при установке. Раз в месяц очищайте область установки детектора пылесосом, или сухой ветошью. Работоспособность детектора может быть проверена с помощью газовой зажигалки. Расположите зажигалку у передней панели детектора. На несколько секунд, не зажигая пламени подавайте газ от зажигалки в детектор. Убедитесь, что звук тревоги слышен всем в оборудованном помещении. Когда газ рассеется, детектор вернется в дежурный режим. Кроме того, работоспособность детектора может быть проверена с помощью ватки, смоченной спиртом (не смачивая поверхность детектора).

Первые действия при обнаружении утечки газа

При обнаружении утечки газа раздастся звук встроенной сирены (один звуковой сигнал в секунду). Радиосигнал об обнаружении газа будет передан на панель сигнализации.

·  Погасите все очаги открытого пламени (сигареты, свечи и т. п.).

·  Откройте окна и двери.

·  Не включайте электрические приборы.

·  Не выключайте детектор утечки газа EL-2662.

·  Закройте основной газовый вентиль и покиньте помещение.

·  Вернуться в помещение можно только после окончания звукового сигнала тревоги и разрешения оперативных газовых служб.

Возможные неисправности

Сигнал неисправности – Детектор утечки газа EL-2662 генерирует звуковой сигнал неисправности (один сигнал в 5 секунд) в следующих случаях:

a) Напряжение источника питания выдает напряжение ниже 12 вольт. Проверьте работоспособность источника питания, в случае необходимости, замените его.

b) Неисправен сенсор – замените его!

c) Не светится зеленый индикатор наличия питания. Если питание от внешнего источника питания поступает – замените светодиод!

Ложные тревоги – Если детектор срабатывает на пары спирта, спреи, дезодоранты, краски, растворители и т. п. – проветрите помещение.

Технические характеристики

Напряжение питания: 12VDC

Тип батареи: 3.6V ½ AA литиевая батарея

Внимание: во избежании пожара, не перезаряжайте батарею!

Потребление тока: 25mA (тревога), 10mA (дежурный режим)

Антенна: внутренняя антенна

Радиочастота: 868.35,or 418MHz FM

Сообщения: Тревога, потеря питания, разряд батареи, периодические сообщения.

Обнаруживаемый газ: метан, пропан, бутан.

Уровень звука сирены: 85dB на 3 метрах

Рабочая температура: 0-50°C
