Устройство коммутации исполнительных механизмов «УКИМ־10»
Руководство по эксплуатации
СВЮМ 468266.018 РЭ
Москва
Настоящее руководство содержит сведения о назначении, технических характеристиках, порядке установки и безопасной эксплуатации устройства коммутации исполнительных механизмов «УКИМ-10» СВЮМ.468266.018 (далее устройство) и предназначено для обслуживающего персонала.
1 Назначение
1.1 Устройство предназначено для работы в составе системы мониторинга производства инжиниринг М». Устройство рассчитано на непрерывную работу.
1.2 Устройство обеспечивает управление четырьмя релейными выходами, сбор информации от двух датчиков типа «сухой контакт» и от двух термодатчиков типа ТДА-2 (СВЮМ.405219.002). Связь с Центральным пультом (далее ЦП) осуществляется по последовательному интерфейсу RS-485 или, при использовании других каналов передачи данных на ЦП, через устройства передачи данных производства ЗАО «Связь инжиниринг М».
2 Технические характеристики
2.1 Устройство обеспечивает заданные параметры при следующих условиях окружающей среды:
температура окружающего воздуха –20°С..+55°С;
влажность воздуха при +25°С (30 ¸ 80)%;
атмосферное давление 84...107 кПа (630..800 мм рт. ст.).
2.2 Устройство имеет 4 управляемых перекидных релейных выхода со следующими характеристиками:
максимальный коммутируемый ток 10A
максимальное коммутируемое напряжение 250VАС/30VDC
2.3 Релейный выход может управляться непосредственно командами оператора или автоматически в зависимости от состояния входов типа «сухой контакт» (например, для управления кондиционером в зависимости от датчика пожарной сигнализации) или от превышения (принижения) установленного порога температуры, измеряемой термодатчиком (например, управления обогревателем в зависимости от температуры в помещении).
Для автоматического режима в таблице 1 приведено соответствие релейных выходов входам датчиков. Каждая пара «Выход-Вход» настраивается независимо от остальных:
Таблица 1
Релейный выход | Вход датчика |
Вых1 | Т1(термодатчик 1) |
Вых2 | Т2(термодатчик 2) |
Вых3 | Вх1(«сухой контакт» 1) |
Вых4 | Вх2(«сухой контакт» 2) |
2.4 Устройство обеспечивает прием информации по 2 входам от датчиков типа «сухой контакт» со следующими характеристиками датчика:
сопротивление датчика в замкнутом состоянии должно быть не более 2 кОм;
сопротивление датчика в разомкнутом состоянии должно быть не менее 10 кОм.
2.5 Устройство обеспечивает оценку температуры окружающей среды термодатчиком ТДА-2 СВЮМ.405219.002 с минимальной единицей деления шкалы в 1°С в диапазоне –20°С..+40°С.
2.6 Скорость передачи данных по последовательному интерфейсу RS‑485 ‑ 9600 бит/с.
2.7 Напряжение питания устройства 12 В ±10% постоянного тока.
2.8 Потребляемая мощность не более 0,9 Вт для УКИМ-10 и не более 0,4 Вт для УКИМ-10/01.
2.9 Класс защиты II по ГОСТ 12.2.007.0-75.
2.10 Степень защиты устройства IP40, степень защиты клеммника IP20.
2.11 Монтаж на DIN рейку 35мм. Положение в пространстве произвольное.
2.12 Средняя наработка на отказ, не менее 50000 ч.
2.13 Срок службы 20 лет.
2.14 Масса устройства не более 0,2 кг.

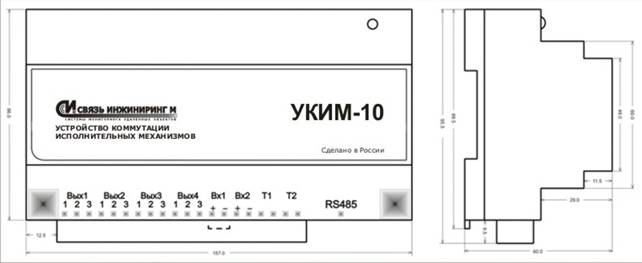

2.15 Габаритные размеры устройств «УКИМ-10» приведены на рисунке1. Таблицы подсоединения проводов и интерфейсных кабелей приведены на рисунке 2
Рисунок 1.
Рисунок 2
3 Комплектность
3.1 Устройство УКИМ-10 СВЮМ.468266.018 1 шт.
3.2 Термодатчик ТДА-2 СВЮМ.405219.002* 2 шт.
3.3 Руководство по эксплуатации СВЮМ.468266.018 РЭ 1 шт./партию
3.4 Паспорт или этикетка СВЮМ.468266.018 ПС (ЭТ) 1 шт./партию
3.5 Упаковка 1 шт./партию
Примечание: 1. Позиции, отмеченные *, в типовой комплект поставки устройства не входят и поставляются по отдельному заказу.
2. Объем партии устанавливает предприятие-изготовитель.
4 Указания мер безопасности
4.1 При монтаже и эксплуатации устройства необходимо руководствоваться «Правилами эксплуатации электроустановок потребителей», утвержденными Минэнерго России 13.01.2003г и межотраслевыми правилами по охране труда. Помещение, в котором устанавливается устройство, должно отвечать требованиям, изложенным в «Правилах устройства электроустановок» (Главгосэнергонадзор России, М., 1998г.).
5 Порядок установки
ВНИМАНИЕ: Если к устройству подключаются сигналы имеющие опасное напряжение, необходимо все монтажные работы производить при отключенном питании в соответствии с правилами техники безопасности.
5.1 При проведении монтажных и пусконаладочных работ необходимо пользоваться проектной документацией на систему мониторинга.
5.2 Снимите крышку и с помощью переключателя установите адрес устройства от 1 до 15. Устройства, подключенные к одной линии интерфейса RS-485, должны иметь разные адреса.
переключатель Адрес | 4 | 3 | 2 | 1 |
1 | off | off | off | on |
2 | off | off | on | off |
3 | off | off | on | on |
4 | off | on | off | off |
5 | off | on | off | on |
6 | off | on | on | off |
7 | off | on | on | on |
8 | on | off | off | off |
9 | on | off | off | on |
10 | on | off | on | off |
11 | on | off | on | on |
12 | on | on | off | off |
13 | on | on | off | on |
14 | on | on | on | off |
15 | on | on | on | on |
5.3 Установите устройство на DIN-рейку.
5.4 Подключите к устройству:
датчики температуры ко входам термодатчиков;
датчики типа «сухой контакт» ко входам типа «сухой контакт»;
провода к релейным выходам.
5.5 Соедините устройство с другими модулями с помощью интерфейсного кабеля.
5.6 При подаче питания светодиод на корпусе устройства начинает светиться, что свидетельствует о нормальной работе устройства.
6 Техническое обслуживание
При эксплуатации устройства в течение срока службы проведение регламентных работ не требуется.
7 Правила хранения и транспортирования
7.1 Климатические условия транспортирования должны соответствовать следующим условиям:
- температура окружающего воздуха от минус 50 до плюс 50°С;
- относительная влажность воздуха до 98% при 25°С;
- атмосферное давление от 84,0 до 107,0 кПа (от 630 до 800 мм рт. ст.).
7.2 Устройства могут транспортироваться всеми видами транспорта (в крытых вагонах, закрытых автомашинах, контейнерах) в соответствии с «Правилами перевозки грузов» (издательство «Транспорт», 1983г).
7.3 Хранение устройств должно производиться только в упаковке предприятия-изготовителя в отапливаемых помещениях при температуре воздуха от +5 до +40°С и относительной влажности воздуха не более 80%. В помещениях для хранения не должно быть агрессивных примесей (паров кислот, щелочей), вызывающих коррозию.
