Инструкция по работе с модулем «Адепт:Перебазировка»
Модуль может работать как самостоятельная программа или как приложение к программе «Адепт:Управление строительством».
Переход в модуль из «Адепт:Управление строительством» по кнопке «Адепт:Перебазировка».
По кнопке «Справка» можно посмотреть инструкцию по работе с модулем и дополнительные текстовые материалы.
Кнопка «Адепт:Информ» - прямой переход в нормативно-коммуникативную систему для строителей и проектировщиков «Адепт:Информ»
Окно программы состоит из двух частей: слева дерево папок и расчетов, справа расчеты с калькуляциями по каждой перебазируемой машине.
ПАПКИ И РАСЧЕТЫ
На панели дерева расчетов находятся кнопки для работы с папками и расчетами (создание, редактировние, удаление, сохранение в файл и загрузка из файла):
Кнопка «Создать (папку, папку как вложение, расчет на перебазировку)» имеет подменю:
«Создать папку» открывает окно создания папки, в котором надо ввести ее название и нажать «Сохранить». Созданная папка появится вверху списка папок или выше выделенной.
«Создать папку как вложение» открывает окно создания папки, в котором надо ввести ее название и нажать «Сохранить». Созданная папка появится, как вложение выделенной папки вверху.

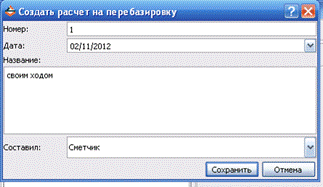

«Создать расчет на перебазировку» открывает окно создания расчета, в котором надо ввести номер, дату, название расчета, выбрать из справочника сотрудника, составившего расчет и нажать «Сохранить». Созданный расчет появится вверху списка расчетов в выделенной папке (если была выделена папка) или над расчетом, который был выделен.
Кнопка «Редактировать» открывает окно редактирования папки или расчета в соответствии с тем, что было выделено при нажатии
Кнопка «Удалить» удаляет выделенный расчет или папку
Кнопка «Сохранить в файл» открывает выделенный расчет или папку с расчетами в окне, в котором можно выделить какие расчеты сохранить, указать путь сохранения внизу (кнопка «Обзор») и нажать Сохранить. Файл будет сохранен в формате *.cxa
Кнопка «Загрузить из файла» открывает проводник, в котором можно выбрать ранее сохраненный файл в формате *.cxa и нажать «Открыть». Расчет или папка с расчетами, которая была сохранена в этом файле появится в дереве расчетов. Так можно передавать расчеты друг другу.
По правой кнопке мыши для папок и расчетов также работают функции: создать папку или расчет, редактировать, удалить.
|
|
РАСЧЕТЫ
На панели расчетов есть кнопки для создания, редактирования, удаления, перемещения калькуляций внутри расчета и печати расчета. В одном расчете может быть несколько калькуляций.
Чтобы создать калькуляцию на перебазировку необходимо нажать кнопку «Создать калькуляцию» и в выпадающем меню выбрать, какой тип расчета калькуляции необходимо создать (своим ходом, на буксире, на прицепе или на прицепе с демонтажом и монтажом).
Кнопка «Редактировать» открывает для выделенной калькуляции окно редактирования данных
Кнопка «Удалить» удаляет выделенную калькуляцию
Кнопки «Вверх»-«Вниз» перемещают выделенную калькуляцию
Кнопка «Печать» открывает сделанный расчет в MS Excel
КАЛЬКУЛЯЦИЯ «ПЕРЕБАЗИРОВКА СВОИМ ХОДОМ»
Затраты ( в 1 маш-ч работы машины) на перебазировку своим ходом, в которой занята машина, подлежащая перебазировке (кран на автомобильном ходу, автогудронатор, автобетононасос и т. п.) (Псм), определяются по формуле из п 4.8 МДС 81-3.99:
где:
Зп - оплата труда машиниста перебазируемой машины данной типоразмерной группы, руб./маш.-ч;
Этр - затраты на энергоноситель при работе машины в транспортном режиме, руб./маш.-ч. Показатель (Этр) определяется по формуле:
где:
Нл - среднегодовая линейная норма расхода энергоносителя для машины данной типоразмерной группы (марки машины), л/100 км пробега; принимается (в порядке очередности применения): по паспортным данным, по установленным нормативам, или, при их отсутствии, - по среднему, фактически сложившемуся расходу;
Дэ - плотность энергоносителя данного вида, кг/л;
Гп - годовой пробег строительной машины данной типоразмерной группы, 100 км/год;
Цэ - цена приобретения энергоносителя данного вида (бензина или дизельного топлива), руб./кг;
Зд. э - затраты на доставку энергоносителя данного вида до заправляемой машины, руб./кг;
Т - годовой режим работы перебазируемой машины, маш.-ч/год;
С - затраты на смазочные материалы, руб./маш.-ч;
В - время перебазирования машины, маш.-ч/день (сутки). Данный показатель отражает затраты времени на перемещение машины с базы механизации на строительную площадку и со строительной площадки на базу механизации;
Тп - время работы машины на одной строительной площадке, маш.-ч. Для машин, которые перемещаются своим ходом, этот показатель ограничивается рамками одного дня (суток) и определяется по формуле:
Тп = Крс х Кс, где:
Крс - нормативная продолжительность рабочей смены, маш.-ч/смена;
Кс - коэффициент сменности работы машины, смена/день (сутки).

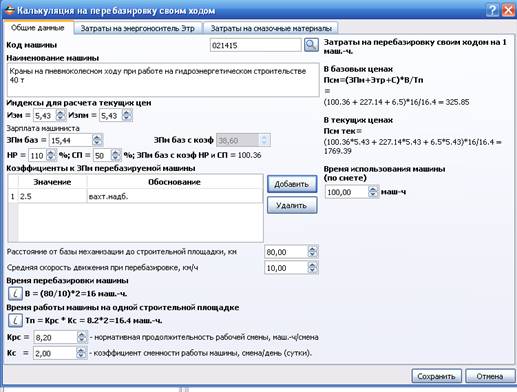

После выбора «Создать калькуляцию – Своим ходом» открывается окно, в котором необходимо ввести данные для расчета стоимости перебазировки.
Порядок заполнения исходных данных в окне:
1. Введите машину, которая будет перебазироваться, вручную в поле «Наименование машины», или воспользуйтесь поиском, нажав на кнопку «лупа» около кода машины.

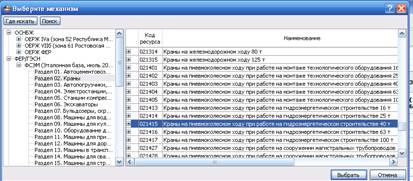

После нажатия на поиск нужного механизма откроется окно «Выберите машины», в котором отобразятся установленные у Вас сборники на механизмы ЭСМ в составе ТЕР-ФЕР и других баз данных. Справа можно найти нужный раздел в нужной базе данных, а слева подобрать нужный механизм, выделить и нажать «Выбрать».

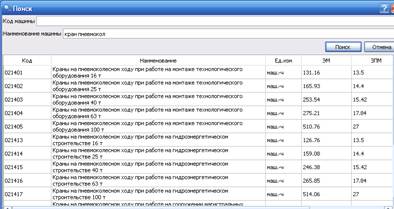

Нужный механизм в окне «Выберите машины» можно искать еще и поиском, сначала выбрав в «Где искать» базу для поиска, а потом нажать на кнопку «Поиск» и ввести код или часть названия нужной машины, а потом нажать на «Поиск». Внизу отобразится список найденного, выбор двойным щелчком.
|
|
Если машина найдена поиском по базе ЭМ из программы, то тогда автоматически заполнятся Затраты на энергоноситель Этр и Затраты на смазочные материалы С в соответствующих вкладках, а во вкладке «Общее»:
Код машины
Наименование машины
ЗПм баз
Если наименование машины вносилось вручную, то необходимо внести ЗПмбаз
2. Необходимо внести индексы пересчета текущих цен для эксплуатации машин Иэм и зарплаты машинистов Изпм. Они могут быть разные или одинаковые.
3. Внесите данные для расчета зарплаты
Накладные расходы НР,%
Сметная прибыль, СП,%
Коэффициенты к зарплате машинистов перебазируемой машины (например, вахтовую надбавку)
В результате рассчитается зарплата с коэффициентами, накладными расходами и сметной прибылью в базовых ценах ЗПм баз с коэф НР и СП
4. Внесите:
- расстояние от базы механизации до строительной площадки, км
- среднюю скорость движения при перебазировке, км/ч
- Крс - нормативную продолжительность рабочей сметы, маш-ч/смена
- Кс - коэффициент сменности работы машины, смена/сутки
Рассчитается:
- время перебазировки мащины на стройку и обратно В=(расстояние/скорость)*2
- время работы машины на одной строительной площадке, Тп=Крс*Кс
5. На основе введенных выше данных справа рассчитаются Затраты на перебазировку своим ходом на 1 маш-ч в базовых ценах и текущих ценах
Для расчета в калькуляции общей стоимости надо ввести «Время использования машины по смете» - количество машино-часов по смете для этой машины.

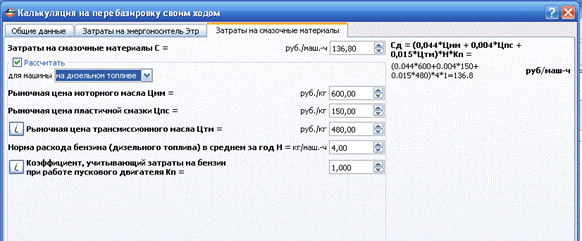

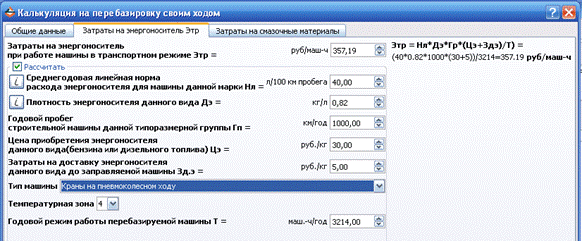

6. Этр во вкладке «Затраты на энергоноситель» и С во вкладке «Затраты на смазочные материалы» берутся из сборника на эксплуатацию машин, если выбирать машину поиском из справочника.
Если необходимо рассчитать Этр и С по статьям затрат, то необходимо поставить галку «Рассчитать» и ввести данные в ячейках ниже.
При нажатии на кнопку «i» можно почитать примечания и пояснения, которые помогут во вводе данных.
Годовой режим работы перебазируемой машины проставляется автоматически из МДС 12-13.2003 (Механизация строительства. Годовые режимы работы строительных машин) табл. 1-9, если ввести «тип машины» и «температурную зону».
После ввода всех данных надо нажать кнопку Сохранить и калькуляция отобразится в расчете на экране.
КАЛЬКУЛЯЦИЯ «ПЕРЕБАЗИРОВКА НА БУКСИРЕ»
Затраты ( в 1 маш-ч работы машины) на перебазировку на буксире (передвижная компрессорная станция, передвижная электростанция, кран на пневмоколесном ходу и т. п.), с использованием тягача и, в случае необходимости, машины сопровождения (Пб), определяются по формуле из п 4.8 МДС 81-3.99:
где
Рт - сметная расценка на эксплуатацию тягача, руб./маш.-ч;
Рмс - сметная расценка на эксплуатацию машины сопровождения, руб./маш.-ч;
Зп - оплата труда машиниста перебазируемой машины, руб./маш.-ч ;
В - время перебазировки машины, маш.-ч;
Тп - время работы машины на одной строительной площадке, маш.-ч; ограничивается временными рамками периода между двумя перебазировками строительной машины и определяется по формуле:
Тп = Т : Кпер., где
Т - годовой режим работы перебазируемой машины, маш.-ч/год;
Кпер - количество перебазировок машин данной типоразмерной группы в год, раз/год. Принимается по фактически сложившейся частоте перебазировок.
Затраты на холостой пробег:
Пх=(Рт+Рмс)*Вх, где
Вх - время холостого пробега, маш.-ч;

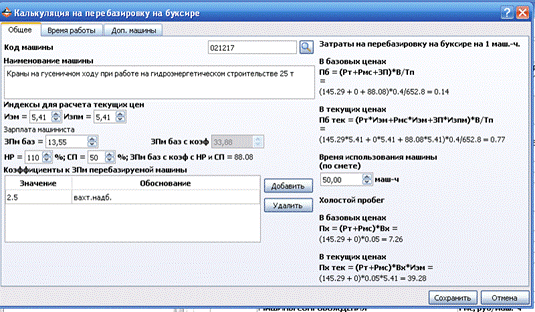

После выбора «Создать калькуляцию – На буксире» открывается окно, в котором необходимо ввести данные для расчета стоимости перебазировки. Справа во вкладке «Общее» происходит расчет затрат на перебазировку в 1 маш-ч и стоимость холостого пробега.
Порядок заполнения исходных данных в окне:
1. Введите машину, которая будет перебазироваться, вручную в поле «Наименование машины», или воспользуйтесь поиском, нажав на кнопку «лупа» около кода машины (описано в разделе «Калькуляция своим ходом».
Если машина найдена поиском по базе ЭМ из программы, то тогда автоматически заполнятся во вкладке «Общее»:
Код машины
Наименование машины
ЗПм баз
Если наименование машины вносилось вручную, то необходимо внести ЗПмбаз
2. Необходимо внести индексы пересчета текущих цен для эксплуатации машин Иэм и зарплаты машинистов Изпм. Они могут быть разные или одинаковые.
3. Внесите данные для расчета зарплаты
Накладные расходы НР,%
Сметная прибыль, СП,%
Коэффициенты к зарплате машинистов перебазируемой машины (например, вахтовую надбавку)
В результате рассчитается зарплата с коэффициентами, накладными расходами и сметной прибылью в базовых ценах ЗПм баз с коэф НР и СП
4. Для расчета в калькуляции общей стоимости надо ввести «Время использования машины по смете» - количество машино-часов по смете для этой машины.

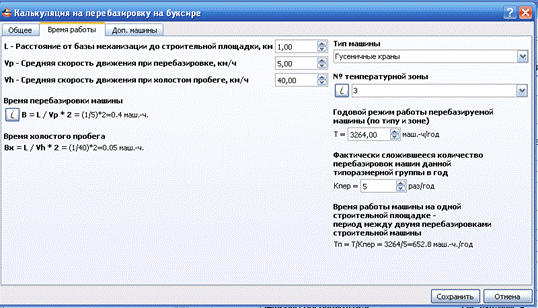

5. Заполните вкладку «Время работы».
Внесите:
- L - расстояние от базы механизации до строительной площадки, км
- Vp - среднюю скорость движения при перебазировке, км/ч
- Vh - среднюю скорость движения при холостом пробеге буксира, км/ч
Рассчитается:
- время перебазировки мащины на стройку и обратно В
- время холостого пробега, Вх
Для расчета Тп справа необходимо проставить:
- К пер - Фактически сложившееся количество перебазировок машин данной типоразмерной группы в год
- Т - Годовой режим работы перебазируемой машины
Годовой режим работы перебазируемой машины проставляется автоматически из МДС 12-13.2003 (Механизация строительства. Годовые режимы работы строительных машин) табл. 1-9, если ввести «тип машины» и «температурную зону».

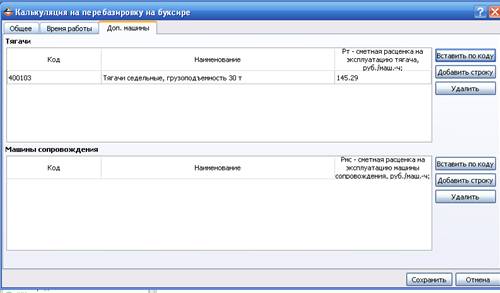

6. Заполните вкладку «Доп. машины»
Необходимо внести используемые тягачи и машины сопровождения.
Новую машину можно добавить с помощью кнопок справа:
- Вставить по коду
Открывается окно «Выберите машины», в котором отобразятся установленные у Вас сборники на механизмы ЭСМ в составе ТЕР-ФЕР и других баз данных. Справа можно найти нужный раздел в нужной базе данных, а слева подобрать нужный механизм, выделить и нажать «Выбрать».
Также можно воспользоваться кнопкой «Поиск» (поиск по коду или наименованию машины), предварительно выбрав в «Где искать» базу для поиска).
После нажатия «Выбрать» заполняется код, наименование и стоимость эксплуатации машины из справочника.
- Добавить строку
Добавляет пустую строку, в которую необходимо самостоятельно ввести код, наименование и стоимость эксплуатации машины. Редактирование по двойному щелчку мыши в ячейке.
Кнопка «Удалить» удаляет выделенную строку с машиной.
После ввода всех данных надо нажать кнопку Сохранить и калькуляция отобразится в расчете на экране.
КАЛЬКУЛЯЦИЯ «ПЕРЕБАЗИРОВКА НА ПРИЦЕПЕ»
Затраты ( в 1 маш-ч работы машины) на перебазировку строительной машины на прицепе (полуприцепе, прицепе-тяжеловесе и т. п.) без ее демонтажа и последующего монтажа, с погрузкой на прицеп своим ходом или с помощью лебедки (или иного приспособления, оборудованного на транспортном средстве) (Пт), определяются по формуле из п 4.8 МДС 81-3.99:
где
Рт - сметная расценка на эксплуатацию тягача, руб./маш.-ч;
Рмс - сметная расценка на эксплуатацию машины сопровождения, руб./маш.-ч;
Рпр - сметная расценка на эксплуатацию прицепа (полуприцепа, прицепа-тяжеловеса), руб./маш.-ч;
Зп - оплата труда машиниста (машинистов) перебазируемой машины, руб./маш.-ч ;
В - время перебазировки машины, маш.-ч, принимается по средней фактически сложившейся продолжительности перебазировок;
Тп - время работы машины на одной строительной площадке, маш.-ч, ограничивается временными рамками периода между двумя перебазировками строительной машины и определяется по формуле:
Тп = Т : Кпер., где
Т - годовой режим работы перебазируемой машины, маш.-ч/год;
Кпер - количество перебазировок машин данной типоразмерной группы в год, раз/год. Принимается по фактически сложившейся частоте перебазировок.
Применение данного варианта предусматривает использование в перебазировке: машины, подлежащей перебазировке (бульдозеры, трубоукладчики, экскаваторы на гусеничном ходу и т. п.), тягача, прицепа (полуприцепа, прицепа-тяжеловеса и т. п.) и автомобиля сопровождения.
Затраты на холостой пробег:
Пх=(Рт+Рмс+Рпр)*Вх, где
Вх - время холостого пробега, маш.-ч;

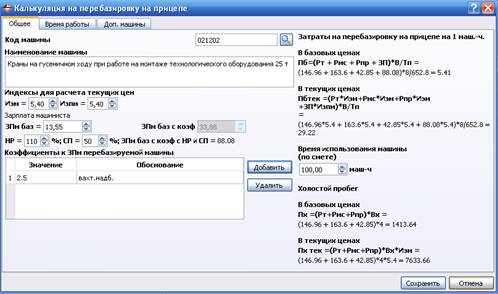

После выбора «Создать калькуляцию – На прицепе» открывается окно, в котором необходимо ввести данные для расчета стоимости перебазировки. Справа во вкладке «Общее» происходит расчет затрат на перебазировку в 1 маш-ч и стоимость холостого пробега.
Порядок заполнения исходных данных в окне:
1. Введите машину, которая будет перебазироваться, вручную в поле «Наименование машины», или воспользуйтесь поиском, нажав на кнопку «лупа» около кода машины (описано в разделе «Калькуляция своим ходом».
Если машина найдена поиском по базе ЭМ из программы, то тогда автоматически заполнятся во вкладке «Общее»:
Код машины
Наименование машины
ЗПм баз
Если наименование машины вносилось вручную, то необходимо внести ЗПмбаз
2. Необходимо внести индексы пересчета текущих цен для эксплуатации машин Иэм и зарплаты машинистов Изпм. Они могут быть разные или одинаковые.
3. Внесите данные для расчета зарплаты
Накладные расходы НР,%
Сметная прибыль, СП,%
Коэффициенты к зарплате машинистов перебазируемой машины (например, вахтовую надбавку)
В результате рассчитается зарплата с коэффициентами, накладными расходами и сметной прибылью в базовых ценах ЗПм баз с коэф НР и СП
4. Для расчета в калькуляции общей стоимости надо ввести «Время использования машины по смете» - количество машино-часов по смете для этой машины.

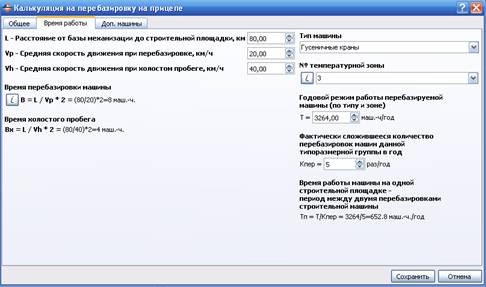

5. Заполните вкладку «Время работы».
Внесите:
- L - расстояние от базы механизации до строительной площадки, км
- Vp - среднюю скорость движения при перебазировке, км/ч
- Vh - среднюю скорость движения при холостом пробеге, км/ч
Рассчитается:
- время перебазировки мащины на стройку и обратно В
- время холостого пробега, Вх
Для расчета Тп справа необходимо проставить:
- К пер - Фактически сложившееся количество перебазировок машин данной типоразмерной группы в год
- Т - Годовой режим работы перебазируемой машины
Годовой режим работы перебазируемой машины проставляется автоматически из МДС 12-13.2003 (Механизация строительства. Годовые режимы работы строительных машин) табл. 1-9, если ввести «тип машины» и «температурную зону».

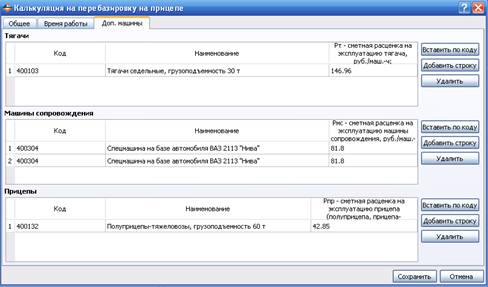

6. Заполните вкладку «Доп. машины»
Необходимо внести используемые тягачи, машины сопровождения и прицепы.
Новую машину можно добавить с помощью кнопок справа:
- Вставить по коду
Открывается окно «Выберите машины», в котором отобразятся установленные у Вас сборники на механизмы ЭСМ в составе ТЕР-ФЕР и других баз данных. Справа можно найти нужный раздел в нужной базе данных, а слева подобрать нужный механизм, выделить и нажать «Выбрать».
Также можно воспользоваться кнопкой «Поиск» (поиск по коду или наименованию машины), предварительно выбрав в «Где искать» базу для поиска).
После нажатия «Выбрать» заполняется код, наименование и стоимость эксплуатации машины из справочника.
- Добавить строку
Добавляет пустую строку, в которую необходимо самостоятельно ввести код, наименование и стоимость эксплуатации машины. Редактирование по двойному щелчку мыши в ячейке.
Кнопка «Удалить» удаляет выделенную строку с машиной.
КАЛЬКУЛЯЦИЯ «ПЕРЕБАЗИРОВКА НА ПРИЦЕПЕ С ДЕМОНТАЖОМ И МОНТАЖОМ»
Затраты ( в 1 маш-ч работы машины) на перебазировку строительной машины на прицепе (полуприцепе, прицепе-тяжеловесе и т. п.) с ее демонтажом и последующим монтажом, с погрузкой (и последующей разгрузкой) на транспортное средство с применением погрузоразгрузочного оборудования (как правило, кранов на автомобильном ходу или кранов на спецшасси автомобильного типа) (Пк), определяются по формуле из п 4.8 МДС 81-3.99:
где
Рт - сметная расценка на эксплуатацию тягача, руб./маш.-ч;
Рмс - сметная расценка на эксплуатацию машины сопровождения, руб./маш.-ч;
Рпр - сметная расценка на эксплуатацию прицепа (полуприцепа, прицепа-тяжеловеса), руб./маш.-ч;
Втр - время эксплуатации транспортных средств, обеспечивающих перебазировку строительной машины данной типоразмерной группы, маш.-ч. Этот показатель отражает затраты времени на погрузку, перемещение и разгрузку машины;
Ркр - сметная расценка на эксплуатацию погрузоразгрузочного оборудования, руб./маш.-ч;
Вкр - время эксплуатации погрузоразгрузочного оборудования в процессе монтажа, демонтажа и перевозки строительной машины, маш.-ч;
Ззв - оплата труда звена рабочих, занятых на монтаже, демонтаже и перевозке строительной машины, включая ее машиниста (машинистов), руб./маш.-ч;
Взв - календарное время работы звена рабочих по перебазировке (монтажу, демонтажу и перевозке) машины данной типоразмерной группы, маш.-ч;
Тп - время работы машины на одной строительной площадке, маш.-ч.; ограничивается временными рамками периода между двумя перебазировками строительной машины и определяется по формуле
Тп = Т : Кпер., где
Т - годовой режим работы перебазируемой машины, маш.-ч/год;
Кпер - количество перебазировок машин данной типоразмерной группы в год, раз/год. Принимается по фактически сложившейся частоте перебазировок.
Применение данного варианта предусматривает участие в перебазировке машин, подлежащих перебазировке (краны башенные, краны на гусеничном ходу, сваебойная техника и т. п.), погрузоразгрузочного оборудования, тягача, прицепа (полуприцепа, прицепа-тяжеловеса и т. п.) и автомобиля сопровождения.
Затраты на холостой пробег:
Пх=(Рт+Рмс+Рпр)*Вх, где
Вх - время холостого пробега, маш.-ч;

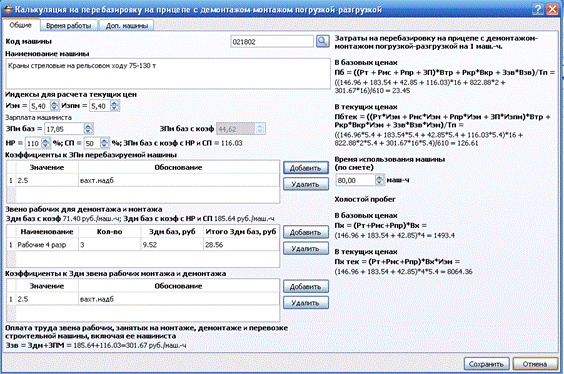

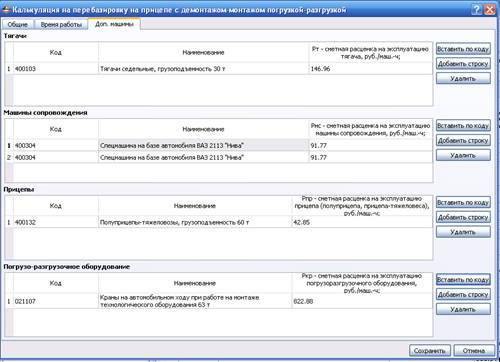

После выбора «Создать калькуляцию – На прицепе с демонтажом и монтажом» открывается окно, в котором необходимо ввести данные для расчета стоимости перебазировки. Справа во вкладке «Общее» происходит расчет затрат на перебазировку в 1 маш-ч и стоимость холостого пробега.
Порядок заполнения исходных данных в окне:
1. Введите машину, которая будет перебазироваться, вручную в поле «Наименование машины», или воспользуйтесь поиском, нажав на кнопку «лупа» около кода машины (описано в разделе «Калькуляция своим ходом».
Если машина найдена поиском по базе ЭМ из программы, то тогда автоматически заполнятся во вкладке «Общее»:
Код машины
Наименование машины
ЗПм баз
Если наименование машины вносилось вручную, то необходимо внести ЗПмбаз
2. Необходимо внести индексы пересчета текущих цен для эксплуатации машин Иэм и зарплаты машинистов Изпм. Они могут быть разные или одинаковые.
3. Внесите данные для расчета зарплаты машиниста перебазируемой машины
Накладные расходы НР,%
Сметная прибыль, СП,%
Коэффициенты к зарплате машинистов перебазируемой машины (например, вахтовую надбавку)
В результате рассчитается зарплата с коэффициентами, накладными расходами и сметной прибылью в базовых ценах ЗПм баз с коэф НР и СП
4. Внесите данные по звену рабочих, которые будут выполнять монтаж и демонтаж перебазируемой машины:
Наименование рабочего
Количество
Зарплату рабочего базовую Здм
Коэффициенты к Здм
В результате рассчитается зарплата рабочих по монтажу и демонтажу с коэффициентами, накладными расходами и сметной прибылью в базовых ценах Здм баз с коэф НР и СП, а также общая оплата труда
5. Для расчета в калькуляции общей стоимости надо ввести «Время использования машины по смете» - количество машино-часов по смете для этой машины.
6. Заполните вкладку «Время работы».
Внесите:
- L - расстояние от базы механизации до строительной площадки, км
- Vp - среднюю скорость движения при перебазировке, км/ч
- Vh - среднюю скорость движения при холостом пробеге, км/ч
- Вп-р - время погрузки и разгрузки
- Вкр - время эксплуатации погрузоразгрузочного оборудования
- Взв - календарное время работы звена рабочих
Рассчитается:
- время перебазировки мащины на стройку и обратно, В
- время холостого пробега, Вх
- время эксплуатации транспортных средств, обеспечивающих перебазировку, Втр
Для расчета Тп справа необходимо проставить:
- К пер - Фактически сложившееся количество перебазировок машин данной типоразмерной группы в год
- Т - Годовой режим работы перебазируемой машины
Годовой режим работы перебазируемой машины проставляется автоматически из МДС 12-13.2003 (Механизация строительства. Годовые режимы работы строительных машин) табл. 1-9, если ввести «тип машины» и «температурную зону».
7. Заполните вкладку «Доп. машины»
Необходимо внести используемые тягачи, машины сопровождения, прицепы и погрузо-разгрузочное оборудование.
Новую машину можно добавить с помощью кнопок справа:
- Вставить по коду
Открывается окно «Выберите машины», в котором отобразятся установленные у Вас сборники на механизмы ЭСМ в составе ТЕР-ФЕР и других баз данных. Справа можно найти нужный раздел в нужной базе данных, а слева подобрать нужный механизм, выделить и нажать «Выбрать».
Также можно воспользоваться кнопкой «Поиск» (поиск по коду или наименованию машины), предварительно выбрав в «Где искать» базу для поиска).
После нажатия «Выбрать» заполняется код, наименование и стоимость эксплуатации машины из справочника.
- Добавить строку
Добавляет пустую строку, в которую необходимо самостоятельно ввести код, наименование и стоимость эксплуатации машины. Редактирование по двойному щелчку мыши в ячейке.
Кнопка «Удалить» удаляет выделенную строку с машиной.
