Таблица 5 - Пороговые величины концентраций клеток в воде различных видов потенциально токсичных микроводорослей
Вид | Опасная концентрация (клеток/л) |
Pseudo-nitzschia calliantha | |
Pseudo-nitzschia delicatissima | |
Pseudo-nitzschia fraudulenta | |
Pseudo-nitzschia multistriata | |
Pseudo-nitzschia multiseries | |
Pseudo-nitzschia seriata/pungens | |
Alexandrium tamarense | 500 |
Dinophysis acuminata | 500 |
Dinophysis acuta | 500 |
Dinophysis fortii | 500 |
Dinophysis norvegica | 500 |
Dinophysis rotundata | 500 |
Protoceratium reticulatum |
Раздел 4 Информационные ресурсы для выполнения прикладной задачи КИО
Информация об используемых информационных ресурсах представлена в таблице 6.
Таблица 6 - Сведения об информационных ресурсах
Направление: Оценка состояния природной среды, в том числе морской среды, в открытом океане, морях и прибрежных регионах Российской Федерации. Разделы: Экологическую безопасность и сохранение естественной среды и видового разнообразия.
Прикладная задача: Оценка влияния естественных изменений и природопользовательской деятельности на состояние морской среды и прибрежно-морских экосистем дальневосточных морей (Японское, Охотское моря и сопредельные районы).
Наименование информационного ресурса и его статус | Характеристика ресурса | Показатель (серия показателей) | Технология получения | Примечание |
1 | 2 | 3 | 4 | 5 |
Сеточные данные глубоководных гидрологических наблюдений в Японском море. Не существует. Требуется проведение дополн. расчетов и подключение к СРБД. | Океанографические данные за многолетний период. Параметры – гидрология, гидрохимия. Нерегулярные в пространстве и времени данные. Тип ресурса – задержанный (обновления – 1 раз в год)/ наблюдения. Система хранения – реляционная БД | Индикаторы нормального состояния морской среды для оценки изменений температура (0С) и соленость (%0) морской воды. Индикаторы нормального состояния морской среды для оценки изменений содержания кислорода (мл/л), РН, щелочности (моль/л), фосфатов Р_РО4 (мкг/л), силикатов и нитритов (мкг/л ) | Расчет значений в узлах регулярной сетки (0,25х0,25 градуса) на стандартных горизонтах в слое 0-200 м по месяцам. Оценки тенденций изменений. Расчет значения в узлах регулярной сетки (10х10 мин. по шир. и долготе) на стандартных горизонтах в слое 0-50 м по месяцам. Оценки тенденций изменений. Технология формирования и ведения архивных БД…”RU_POI_1” | Используется для оценки абиотических факторов экосистем - фонового состояния морской среды по гидрологическим и гидрохимическим показателям (прибрежная зона России в Японском море) |
Данные по режиму и изменчивости состояния ледяного покрова Японского моря. Существует. Требуется пополнение. RU_POI_29 | Декадные данные наблюдений за многолетний период с ретроспективой до 30 лет. Регулярная сетка (0,5х0,5 градуса). Параметры – Границы распространения, характеристики ледяного покрова. СУБД MySQL | Вероятности встречи (%), сплоченность преобладающего льда, толщина преобладающего льда, формы преобладающего льда, заснеженность ледяного покрова, торосистость (баллы) | Построение карт с помощью ИС динамического типа в интерактивном режиме. Технология подготовки и распространения информационно-справочной и аналитической информации «RU_POI_5» | Используется для оценки абиотических факторов экосистем - фонового состояния морской среды по гидрометеорологическим показателям (прибрежная зона России в Японском море) |
Продолжение таблицы 6 | ||||
1 | 2 | 3 | 4 | 5 |
Загрязнение донных осадков и морских гидробионтов. Существует. Требуется подключение к СРБД | Ежегодные наблюдения ТОИ, ТИГ и ИБМ в режиме мониторинга зал. Петра Великого за гг. на сети станций. Тип ресурса – задержанный. Файлы табличной структуры/таблицы СУБД «Paradox». Пополнение ежегодное | Индикатор степени опасности загрязнения среды по концентрация тяжелых металлов (ТМ-Fe, Mn, Zn, Cu, Ni, Co, Pb, Cr, мкг/г), нефтеуглеводородов (НУ-мкг/г) и хлороогрганических соединений (ХОП-нг/г) в донных отложениях и гидробионтах | Технология формирования и ведения архивных БД…”RU_POI_1 | Оценка экологической ситуации в прибрежной зоне зал. Петра Великого по биологическим и биогеохимическим показателям |
Опасные микроводоросли, вызывающие вредоносное "цветение" воды и эффект их воздействия на объекты промысла и марикультуры. Существует. Требуется подключение к СРБД | Обобщенные многолетние данные по видовому составу токсичных микроводорослей и масштабам проявления «красных приливов» (клет./л, кв. км, сут.). Таблицы, временные ряды ИБМ | Индикаторы и массового появления потенциально опасных для животных и человека микроводорослей | Технология формирования и ведения архивных БД…”RU_POI_1 | Оценка показателей экологической безопасности |
Таксономический состав ихтиофауны вод зал. Петра Великого (отрядов, семейств, родов, видов). Интегральное число видов различных категорий рыб (резиденты, мигранты). Существует. Требуется подключение к СРБД | Обобщенные многолетние данные по ихтиофауне зал. Петра Великого, осредненные по пятилетиям уловы рыбы. Таблицы, временные ряды ИБМ и ТИНРО | Индикаторы биоразнообразия морской среды и степени изъятия промысловых объектов | Технология формирования и ведения архивных БД…”RU_POI_1 | Оценка показателей биоразнообразия морских экосистем прибрежной зоны и прилегающих районов: многолетняя динамика ихтиофауны зал. Петра Великого |
Таксономический состав и доля гидробионтов – вселенцев, % от общей биомассы сообщества. Существует. Требуется подключение к СРБД | Обобщенные многолетние данные по видам вселенцев – представителей бентосных, планктонных и нектонных сообществ. Таблицы, временные ряды ИБМ | Индикатор сохранения естественной среды и видового разнообразия | Технология формирования и ведения архивных БД…”RU_POI_1 | Оценка процессов биоинвазии и интродукции чужеродных видов в морских экосистемах Японского моря |
.
Продолжение таблицы 6 |
| |||
1 | 2 | 3 | 4 | 5 |
Комплексные характеристики заповедников и заказников Приморского края. Существует. Требуется подключение к СРБД | Общая характеристика ООПТ (7 показателей) Растительный мир (6 показателей) Животный мир (11 показателей) Редкие и исчезающие виды. Таблицы, обобщенные сведения с обновлением каждые 5 лет | Индикаторы сохранение естественной среды и видового разнообразия ООПТ прибрежной зоны | Технология формирования и ведения архивных БД…”RU_POI_1 | Оценка природопользования и воздействия изменений окружающей среды на состояние объектов особо охраняемых природных территорий (ООПТ) Приморского края (состояние и тенденции) |
Характеристики видов, ареалов распространения промысловых беспозвоночных и водорослей в ДВ морях и объектов марикультуры. Требуется уточнение и подключение к СРБД | Таксономический состав. Обобщенные данные и картографическая информация с обновлением каждые 5 лет | Индикаторы биоразнообразия морской среды и степени изъятия промысловых объектов | Технология формирования и ведения архивных БД…”RU_POI_1 | Оценка показателей и объектов марикультуры Приморского края |
Характеристики природопользования в прибрежных зонах ДВ региона. Требуется уточнение и подключение к СРБД | Обобщенные данные, статистическая информация, расчетные данные | Индексы: социальные, экономические, экологические, институциональные и динамического развития | Технология формирования и ведения архивных БД…”RU_POI_1 | Оценка эффективности природопользования в приморских районах ДВР |
Характеристики физико-географических параметров. Требуется уточнение и подключение к СРБД | Обобщенные данные по ландшафтам, рельефу, морфологии, типам геосистем, природным ресурсам и др. параметрам | Картографический материал | Технология формирования и ведения архивных БД…”RU_POI_1 | Оценка существующих природных условий ДВР |
Приоритетные и допустимые типы природопользования, макет прибрежно-морского кадастра. Требуется уточнение и подключение к СРБД | Структурированные массивы географических данных на основе анализа физ. геогр. данных и режимов природопользования | Картографический материал по разноуровенному зонированию и районированию | Технология формирования и ведения архивных БД…”RU_POI_1 | Разработка рациональных схем природопользования Приморских районов ДВР |
Алгоритмы интегрального (межотраслевого) управления морепользованием Требуется уточнение и подключение к СРБД | Обобщенные, адаптированные и переработанные для условий ДВ данные в области комплексного управления прибрежными зонами (КУПЗ) | Текстово-графические материалы, схемы, карты делимитации и уровней ответственности | Технология формирования и ведения архивных БД…”RU_POI_1 | Разработка схем и алгоритмов КУПЗ для ДВ на федеральном, региональном и локальном уровнях |
Раздел 5 Сценарий прикладной задачи
5.1 Наименование
Оценка влияния естественных изменений и природопользовательской деятельности на состояние морской среды и прибрежно-морских экосистем дальневосточных морей» (Японское, Охотское моря и сопредельные районы)
5.2 Назначение
Комплексное информационное обеспечение научных исследований и морского природопользования для поддержки программ комплексного управления прибрежной зоной (КУПЗ) дальневосточных морей России и обеспечения устойчивого регионального развития. Георегион (рис. 5.1): Прибрежно-морская зона Японского и Охотского морей и прилегающие материковые и островные территории России (42.250 – 63.500 с. ш.; 130.300 – 166.300 в. д.).
Рисунок 5.1 – Регион охвата по тематике ПЗ
5.3 Действующие лица
А) ТОИ ДВО РАН и ТИГ ДВО РАН - обеспечение сбора и интеграции информационных ресурсов с данными по тематике прикладной задачи и георайону, регулярного пополнения ресурса цифровыми и аналитическими материалами, визуализацию данных на картах, графиках и диаграммах с выделением районов экстремальных значений с использованием комплексной информационной системы – выполнение функции ВИТУ ДВО РАН.
Б) Центр ЕСИМО – РИТУ ДВ – оператор выполнения задачи: ГУ «ДВНИГМИ».
В) РЦИТУ – управление работами в целом: ГУ «ВНИИГМИ-МЦД».
5.4 Условия выполнения
Выполнение сценария ориентировано на внедренные и действующие к настоящему времени доступные информационные ресурсы и технологии ТОИ, ИБМ, ТИГ ДВО РАН, ТИНРО-центра, Росгидромета, научно-образовательных организаций и ЕСИМО.
Обеспечение выполнения заданного сценария требует разработки комплексной информационной системы (КИС) для интеграции и распространения информации.
5.5 Схема выполнения задачи
5.5.1 Последовательность реализации ПЗ
Выполнение задачи включает:
1) Сбор, систематизацию и анализ текущей и обобщенной информации, оценку и контроль состояния, изменений и тенденций изменений морской природной среды и прибрежно-морских экосистем в результате естественных процессов, морской деятельности и природопользования. Формирование информационной базы для реализации ПЗ:
- текстово-графические файлы и растровые карты;
- картографическая информация – ГИС-слои.
2) Разработку и реализацию комплексной информационной системы (КИС) для интеграции и распространения информации технологиями и средствами ЕСИМО. Разработка программных средств:
- web-приложение КИС;
- портлетное приложение на портале ЕСИМО, включающее:
- блок представления текстово-графической информации;
- картографический блок представления ПД.
3) Интеграцию ресурсов в СРБД.
4) Интеграцию ресурсов из СРБД в ВБД/БИД для использования Аналитическим комплексом.
5) Стандартизованную выдачу информации средствами АК.
5.5.2 Состав меню

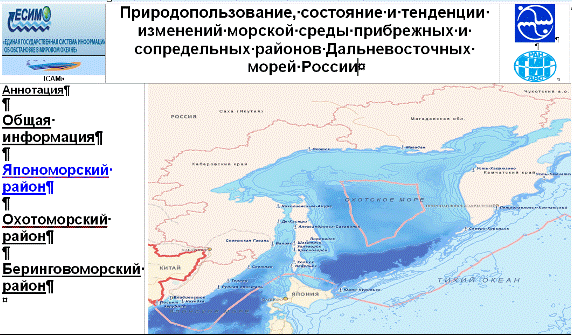

Состав разветвляющегося меню КИС (рис. 5.2) и представлений ПЗ в АК ЕСИМО имеет схожую структуру и тематическое наполнение (согласно обобщенной схемы на рис. 5.3).

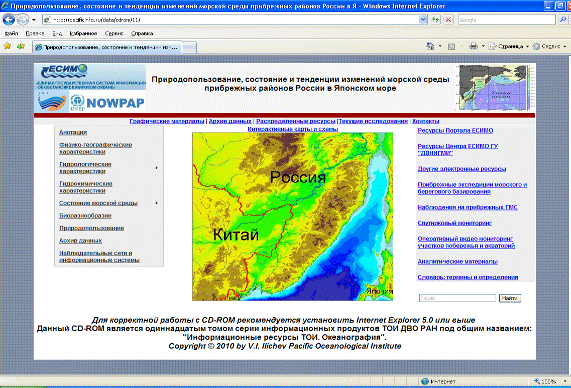

Рисунок 5.2 – Макет главного окна меню КИС и подраздел по Япономорскому региону http://*****/data/cdrom/11/
Япономорский регион Физико-географические и гидрометеорологические условия · морфометрическая характеристика и донные ландшафты · участков акватории и заливов · климат и его изменения · гидрометеорологический режим · опасные и особо опасные явления |
Гидрологические и ледовые условия · распределение температуры и солености · структура вод; водные массы · гидрохимические характеристики · колебания уровня и приливные явления · циркуляция вод и течения · ледовые условия |
Состояние морской среды · загрязнение морских вод из различных источников · экологические последствия и угрозы · эколого-экономическая оценка антропогенных воздействий |
Биоразнообразие · общая характеристика · промысловые морские беспозвоночные, водоросли и травы · тенденции изменений в популяциях · биоинвазии |
Природопользование · концепция и программы КУПЗ · природно-ресурсный потенциал региона · социально-экономические условия · контактные прибрежно-морские структуры · приоритетные и допустимые типы природопользования · алгоритмы интегрального (межотраслевого) управления · марикультура · заповедные территории · безопасность мореплавания и эксплуатации морских объектов |
Прибрежная зона как объект управления Система индикаторов и показателей КУПЗ · социальные · экономические · экологические · институциональные · динамической активности |
Охотоморский регион
Рисунок 5.3 – Содержание разделов меню КИС, реализуемой web - и портлетным приложением
5.6 Результаты
В зависимости от наличия и полноты описания ресурса в информационной базе КИС результаты тематического запроса могут выдаваться в виде аналитического документа, аннотированного описания, сопровождаемого иллюстративными и табличными материалами, карт и формализованных представлений справочного характера. Они применяются в качестве информационного обеспечения исследований в предметной области и поддержки проектов КУПЗ в соответствии целевым назначением ПЗ и дают возможность получения экспертных оценок по схеме «параметры состояния - тенденции изменений».
Результаты запроса пользователя предоставляются в интерактивном режиме на экране монитора:
- в виде текстовых и графических материалов автономного и web приложения http://*****/data/cdrom/11/ на региональном сайте;
- в виде текстовых и графических материалов портлетного приложения http://80.245.248.214/portal/portal/develop/poi/ на портале ЕСИМО (в разработке);
- в картографической форме в виде ГИС-слоев портлетного приложения на портале ЕСИМО (в разработке);
- в стандартизованном виде средствами АК ЕСИМО на портале ЕСИМО (в разработке) - http://195.239.66.145:5555.
Раздел 6 Формы выдачи информации
В качестве визуальных форм выдачи информации web и портлетного приложений используются следующие типы: таблица, график (диаграмма), карта (изображения, точечные объекты, изолинии, изоповерхности, объекты со специальной символикой).
6.1 Автономное и web приложения
Результаты запросов формируются в соответствии с рис. 5.4-5.7.

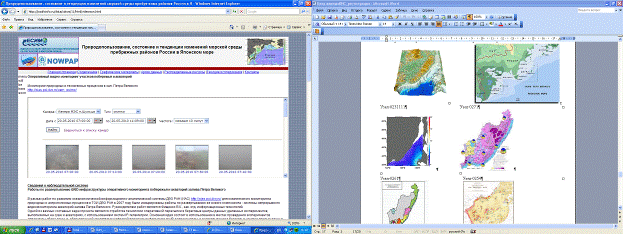

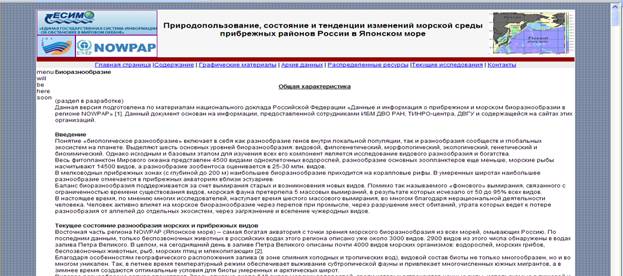

Рисунок 5.4 – Текстово-графические файлы с аналитической информацией

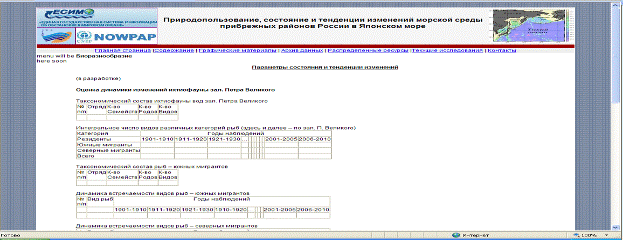

Рисунок 5.5 – Таблицы

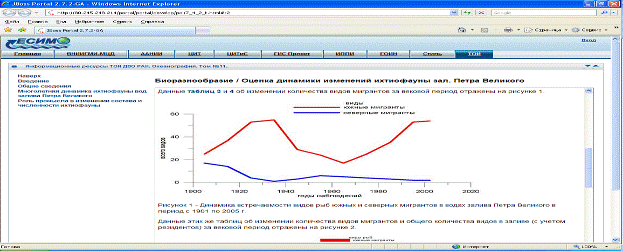

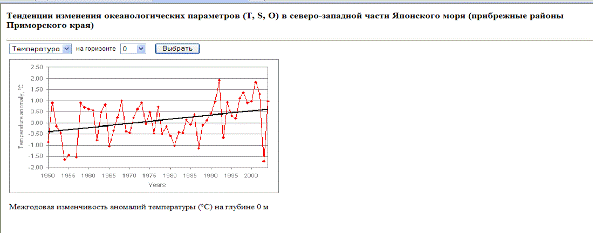

Рисунок 5.6 – Графики
Рисунок 5.7 – Видеоизображения и карты
6.2 Портлетное приложение
Результаты запросов текстово-графической информации формируются в соответствии с рис. 5.8, 5.9.

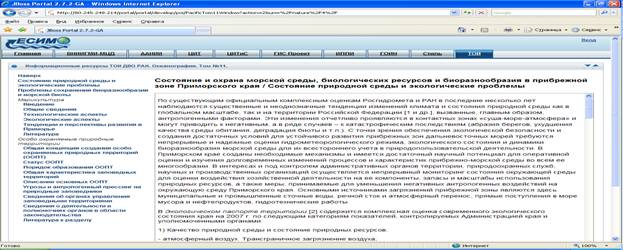

Рисунок 5.8 – Выдача текстово-графической информации портлетным приложением КИС

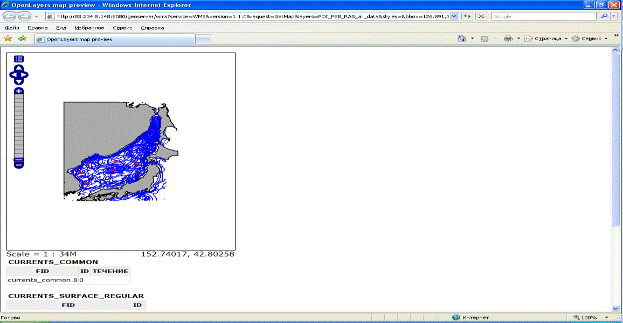

Рисунок 5.9 – Выдача картографической информации портлетным приложением КИС (в разработке)
После создания картографического представления пользователь может осуществить фильтрацию показателей, указав условие для выборки слоев.
6.3 АК представления
На основании заявок разработчику, представленных в начале июня 2011 г. (табличные формы), проводится подключение информационных ресурсов СРБД во ВБД АК и их тестирование. Одна из рекомендуемых форм выдачи информации приведена на рис. 5.10.

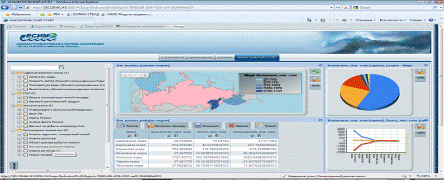

Рисунок 5.10 – Выдача информации АК ЕСИМО
После согласования с разработчиком формата данных, в АК будут добавляться новые виды элементов Аналитических представлений («текст», «медиа»), разработанные в КИС.
Список использованных источников
1 Технологии комплексного информационного обеспечения морской деятельности в Российской Федерации ресурсами ЕСИМО. Методические рекомендации по подготовке спецификаций комплексного информационного обеспечения морской деятельности в Российской Федерации ресурсами ЕСИМО (версия 1.0.0 от 20.07.09). Обнинск, 2009. – 52 с.
2 Анализ прикладных задач КИО научных исследований и прибрежно-морской природопользовательской деятельности средствами ЕСИМО для обеспечения устойчивого регионального развития и реализации разрабатываемых программ КУПЗ Приморского края [РД]. - Владивосток: ТОИ ДВО РАН, 2009. – 121 с. - [Электронный ресурс]. Доступно из URL: http://*****/esimo_pr/poi/.
3 и др. Природопользование в прибрежной зоне (проблемы управления на Дальнем Востоке России). - Владивосток: Дальнаука, 20с.
4 Комплексные исследования процессов, характеристик и ресурсов дальневосточных морей России: отчет о НИР по ГК № 43.634.11.0004/6 (пятилетний гг.) / Тихоокеан. ин-т геогр. ДВО РАН; рук. ; исполн. [и др.]. – Владивосток, 2007. – 220 с.
5 Разработка и построение системы показателей для целей информационно-аналитического обеспечения устойчивого природопользования и развития дальневосточных побережий России и сопредельных территорий: отчет о НИР по теме (заключительный) / Тихоокеан. ин-т геогр. ДВО РАН; рук. ; отв. исполн. , – Владивосток, 2008. – с.
6 Критерии оценки экологической обстановки территорий для выявления зон чрезвычайной экологической ситуации и зон экологического бедствия (утв. Минприроды РФ 30 ноября 1992 г.). - [Электронный ресурс]. Доступно из URL: http://www. *****/lib/detail. php? ID=5179.
7 Перечень рыбохозяйственных нормативов: предельно допустимых концентраций (ПДК) и ориентировочно безопасных уровней воздействия (ОБУВ) вредных веществ для воды и водных объектов, имеющих рыбохозяйственное значение. - М.: Изд-во ВНИРО, 19с.
8 , , Лучков морских вод по гидрохимическим показателям. Ежегодник 2005 (ГОИН). – Москва: Метеоагенство Росгидромета, 2008. – 160 с.
Руководитель НИОКР по проекту № 19 ЕСИМО
|
