Стальные конструкции (стр. 22 )

(рекомендуемое)

К расчету элементов на усталость

Т а б л и ц а К.1 — Группы элементов и соединений при расчете на усталость

№ п. п.	Схема элемента и расположение расчетного сечения	Характеристика элемента	Группа элементов
1		Основной металл с прокатными или обработанными механическим путем кромками То же, с кромками, обрезанными машинной газовой резкой	1 2
2		Основной металл с обработанными механическим путем кромками, при разной ширине и радиусе перехода r, мм: 200 10	1 4
3		Основной металл во фрикционных соединениях	1
4		Основной металл в болтовом (болты класса точности А) соединении в сечениях по отверстию: а) при парных накладках б) при односторонних накладках	4 5
5		Переход и закругление (класс чистоты газовой резки 1 или фрезеровка) при a ³ 72о, r ³ 0,5b	2
6		Фасонки прямоугольной формы, приваренные встык или втавр к элементам конструкций без механической обработки перехода от фасонки к элементу	7

Продолжение таблицы К.1

№ п. п.	Схема элемента и расположение расчетного сечения	Характеристика элемента	Группа элементов
		Фасонки, приваренные встык или втавр к стенкам и поясам балок, а также к элементам ферм при a £ 450	4
8		Фасонки прямоугольной или трапециевидной формы, приваренные к поясам балок внахлестку с обваркой по контуру нахлестки без механической обработки швов	7
9		Стыковой необработанный шов; нагрузка перпендикулярна сварному шву; стыкуемые элементы одинаковой ширины и толщины	4
10		Стыковой необработанный шов; стыкуемые элементы разной ширины или разной толщины	5
11		Основной металл в месте перехода к стыковому шву со снятым механическим способом усилением шва: а) при стыковании элементов одинаковой толщины и ширины б) то же, разной толщины и ширины	2 3
12		Сварные стыковые соединения: листового элемента на подкладном листе (нагрузка перпендикулярна сварному шву) труб на подкладном кольце прокатных профилей встык	4 4 4

Продолжение таблицы К.1

№ п. п.	Схема элемента и расположение расчетного сечения	Характеристика элемента	Группа элементов
13		Сварные сечения двутаврового, таврового и других типов, сваренные непрерывными продольными швами при действии усилия вдоль оси шва	2
14		Основной металл со вспомогательным элементом, прикрепленным продольными швами, при a: до 45о 90о	4 7
15		Обрыв поясного листа без механической обработки поперечного (лобового) шва	7
16		Основной металл с поперечным швом; сварной шов двусторонний с плавным переходом к основному металлу	4
17		Основной металл растянутых поясов балок и элементов ферм вблизи диафрагм и ребер, приваренных угловыми швами	5
18		Основной металл в месте перехода к поперечному (лобовому) угловому шву	6 5

Окончание таблицы К.1

№ п. п.	Схема элемента и расположение расчетного сечения	Характеристика элемента	Группа элементов
19		Основной металл в соединениях с фланговыми швами (в местах перехода от элемента к концам фланговых швов): а) с двойными фланговыми швами б) с фланговыми и лобовыми швами в) при передаче усилия через основной металл г) щеки анкеров для крепления стальных канатов	8 7 7 8
20		Основной металл трубы растянутого раскоса при отношении толщины к наружному диаметру трубы пояса tm /dm ³ 1/14 1/20 £ tm /dm < 1/14	7 8
21		Основной металл трубы растянутого раскоса при отношении диаметров раскоса и пояса dd /dm = 0,4–0,7 и отношении толщины к наружному диаметру трубы пояса: tm /dm ³ 1/14 1/20 £ tm /dm < 1/14 1/35 < tm /dm < 1/20	6 7 8

Приложение Л

(рекомендуемое)

Узлы ферм с непосредственными прикреплениями

элементов решетки к поясам

Л.1 Общие положения

Л.1.1 В узлах ферм с непосредственным прикреплением элементов решетки к поясам следует проверять (согласно 15.2.5 настоящих норм):

несущую способность стенки (полки) пояса, к которой примыкает элемент решетки;

несущую способность элемента решетки вблизи примыкания к поясу;

прочность сварных швов.

В приведенных далее формулах обозначены:

N	—	усилие в примыкающем элементе (решетки);
М	—	изгибающий момент от основного воздействия в примыкающем элементе в плоскости фермы в сечении, совпадающем с примыкающей стенкой (полкой) пояса (момент от жесткости узлов следует учитывать согласно 15.2.2 настоящих норм; для ферм из круглых труб – аналогичный момент в рассматриваемом элементе в сечении, проходящем через точку пересечения оси этого элемента с образующей пояса);
F	––	продольная сила в поясе со стороны растянутого элемента решетки;
А	—	площадь поперечного сечения пояса;
Ry	—	расчетное сопротивление стали пояса;
t	—	толщина стенки (полки) пояса;
a	—	угол примыкания элемента решетки к поясу;
Аd	—	площадь поперечного сечения элемента решетки;
td	—	толщина стенки (полки) элемента решетки;
Ryd	—	расчетное сопротивление стали элемента решетки.

Л.1.2 Изготовление ферм с непосредственным прикреплением элементов решетки к поясам возможно только при специализированном производстве с пооперационным контролем качества, обращая внимание на контроль соблюдения перед сваркой проектного зазора между торцами раскосов и поясами ферм по всему периметру сопряжения раскоса с поясом.

Л.2 Фермы из гнутосварных профилей

Л.2.1 Узлы ферм из замкнутых гнутосварных профилей прямоугольного сечения (рисунок Л.1) следует проверять согласно требованиям Л.1 настоящего приложения, а также учитывать несущую способность боковой стенки пояса (параллельной плоскости узла) в месте примыкания сжатого элемента решетки.

Л.2.2 В случае одностороннего примыкания к поясу двух или более элементов решетки с усилиями разных знаков (см. рисунок Л.1,а, б), а также одного элемента в опорных узлах (см. рисунок Л.1,в) при d / D £ 0,9 и g / b £ 0,25 несущую способность стенки пояса следует проверять для каждого примыкающего элемента по формуле

(N + ) £ 1, (Л.1)

где gd	—	коэффициент влияния знака усилия в примыкающем элементе, принимаемый равным 1,2 при растяжении и 1,0 – в остальных случаях;
gD если	—	коэффициент влияния продольной силы в поясе, определяемый при сжатии в поясе, êF ê/ (ARy) > 0,5, по формуле

gD = 1,5 – êF ê/ (ARy),

в остальных случаях gD = 1,0;

b	—	длина участка линии пересечения примыкающего элемента с поясом в направлении оси пояса, равная db / sina;
g	—	половина расстояния между смежными стенками соседних элементов решетки или поперечной стенкой раскоса и опорным ребром;

f = (D – d) /2.

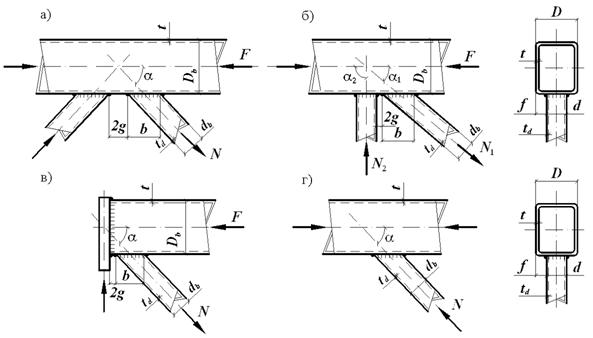

а – К-образный при треугольной решетке; б – то же, при раскосной решетке; в – опорный; г – У-образный

1 — Узлы ферм из гнутосварных профилей

Л.2.3 Несущую способность стенки пояса в У-образных узлах (см. рисунок Л.1,г), а также в узлах, указанных в Л. 2.2, при g / b > 0,25 следует проверять по формуле

£ 1. (Л.2)

Л.2.4 Несущую способность боковой стенки в плоскости узла в месте примыкания сжатого элемента при d / D > 0,85 следует проверять по формуле

, (Л.3)

где gt	—	коэффициент влияния тонкостенности пояса, для отношений Db/t ³ 25 принимаемый равным 0,8, в остальных случаях – 1,0;
k	—	коэффициент, принимаемый равным
при 4 (t / Db)2 – Ry / E £ 0	k = 3,6 (t / Db)2 E/Ry;
при 0 < 4(t / Db)2 – Ry / E <	k = 0,9 + 670 (t / Db)2 – 170 Ry / E;
в остальных случаях	k =1,0.

Л.2.5 Несущую способность элемента решетки вблизи примыкания к поясу следует проверять:
