Краткая техническая характеристика:
Условное давление, PN (Ру), МПа
| до 10,0
| Условный диаметр, D, мм
| мм
| Температура, t°C
| при монтаже
| при эксплуатации
| до -60°С
| до -40°С
| Угол, гр.
| До 426
| 530 и более
| 60°С
| 45°С
| Радиус гиба, R
| 1,5; 2,0; 2,5; 3,5; 5,0 и 10,0 Dу
|
Технические условия распространяются на детали соединительные и узлы магистральных и про мысловых трубопроводов. Детали и узлы трубопроводов предназначены линейных трубопроводов и технологических обвя зок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.

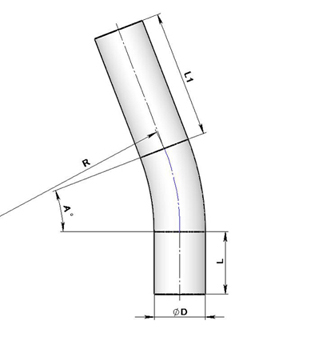

Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2.05Отводы гнутые бывают четырех типов в зависимости четырех типов в зависимости от L и L1 . Пример условного обозначения отвода гнутого наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм, П=12° с радиусом пово рота 5Ду, тип 4 на Ру=7,5МПа при коэффициенте условий работы 0,6 для У:
Отвод ОГ4 12° 1020(16) 7,5 0,6 5Ду У ТУ
Dн, мм
| D, мм
| Угол гиба, А, град
| Мин. толщ. трубы, мм
| Pу, Мпа (кгс/м2)
| Масса, кг
| 300
| 325
| 90
| 8
| 7,5 (75)
| 615
| 400
| 426
| 90
| 9
| 7,5 (75)
| 907
| 500
| 530
| 90
| 8
| 6,4 (64)
| 1195
| 90
| 8
| 7,5 (75)
| 1312
| 90
| 8
| 5,6 (56)
| 1341
| 700
| 720
| 45
| 10
| 5,6 (56)
| 2031
| 45
| 10
| 6,4 (64)
| 2191
| 45
| 10
| 6,4 (64)
| 2291
| 45
| 10
| 7,5 (75)
| 2291
| 45
| 10
| 7,5 (75)
| 2828
| 45
| 10
| 10,0 (100)
| 3222
| 800
| 820
| 45
| 11
| 5,6 (56)
| 2546
| 45
| 11
| 6,4 (64)
| 2774
| 45
| 11
| 7,5 (75)
| 2774
| 1000
| 1020
| 45
| 14,2
| 5,6 (56)
| 4086
| 45
| 14,2
| 7,5 (75)
| 4369
| 45
| 14,2
| 6,4 (64)
| 4369
| 45
| 14,2
| 7,5 (75)
| 5272
| 45
| 14,2
| 10,0 (100)
| 6844
| 1200
| 1220
| 45
| 15,4
| 5,6 (56)
| 5307
| 45
| 15,4
| 7,5 (75)
| 6121
| 45
| 15,4
| 6,4 (64)
| 6561
| 45
| 15,4
| 7,5 (75)
| 7540
| 45
| 15,4
| 10,0 (100)
| 8881
| 1400
| 1420
| 45
| 19,5
| 5,6 (56)
| 7813
| 45
| 19,5
| 6,4 (64)
| 9270
| 45
| 19,5
| 7,5 (75)
| 9270
| 45
| 19,5
| 7,5 (75)
| 10290
| 45
| 19,5
| 8,5 (85)
| 9702
|
|
