Инструкция по сборке экспозитора «Техно»
Перед началом работы внимательно ознакомьтесь со схемой сборки экспозитора. Осторожно освободите детали экспозитора от упаковки. Расположите левое и правое полуоснования симметрично друг другу и соедините их с помощью шпилек М10, шайб и гаек, как показано на рис.1. Положите собранное основание экспозитора на бок и вверните регулировочные болты до упора (рис.2), затем установите его в вертикальное положение. Возьмите кронштейны подсветки и закрепите их на основании с помощью болтов М10, шайб и гаек (рис.3). Присоедините дугу подсветки к кронштейнам болтами М6, шайбами и гайками (рис.4). Аккуратно навесьте 12 планшетов на основание экспозитора, предварительно вставив в петли основания оси диаметром 10мм и надев на них и оси планшетов опорные шайбы диаметром 10мм (рис.5). Аккуратно вставьте ДСП с плиткой в планшет. Установите лицевую накладку, закрепив ее петли на направляющих планшета, как показано на рис.6.Внимание!
Размер ДСП должен соответствовать размеру, указанному в спецификации. Плитка наклеивается только с одной стороны листа. В один металлический планшет вставляйте два листа ДСП.
Закрепите на дуге прожекторы подсветки при помощи болтов М6 и шайб, затем подсоедините к лампам кабели. Проведите кабели через специальные отверстия в дуге и кронштейнах экспозитора. Отрегулируйте экспозитор по уровню регулировочными болтами.Четко следуйте инструкции по сборке!
Желаем Вам удачной торговли!

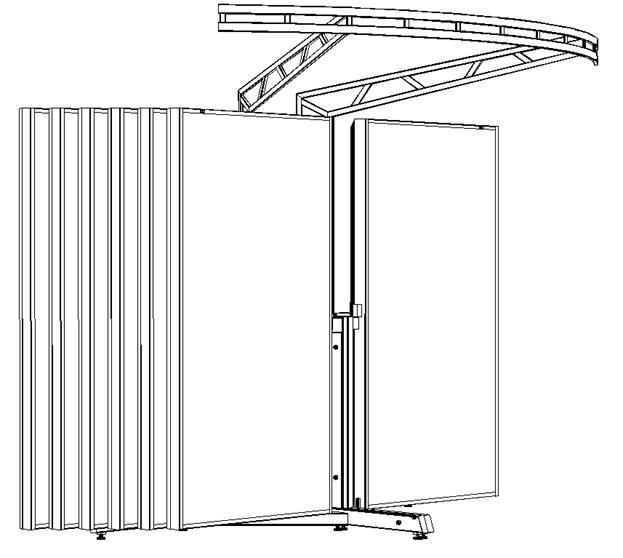

Общий вид экспозитора «Техно» (без прожекторов подсветки)

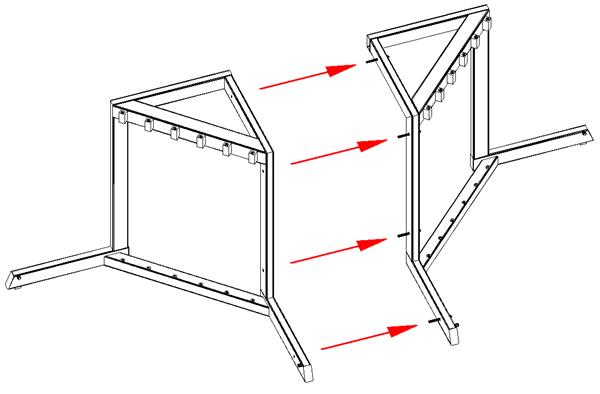

рис.1
рис.2

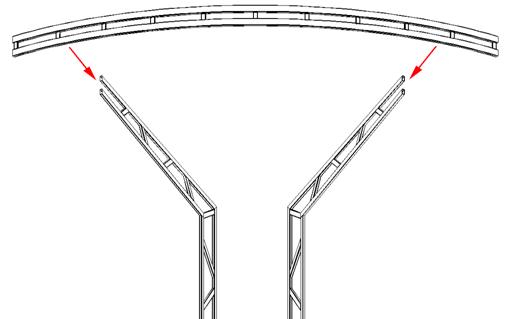

рис.3

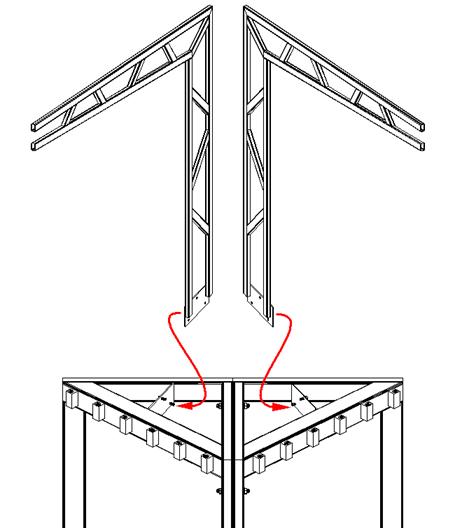

рис.4
А Б

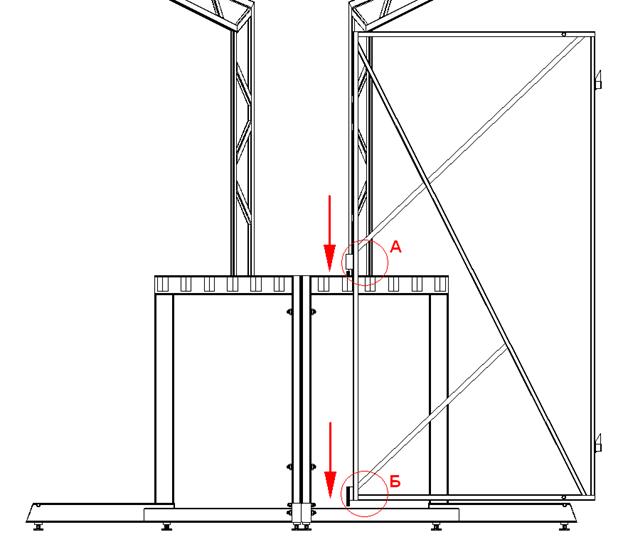

рис.5

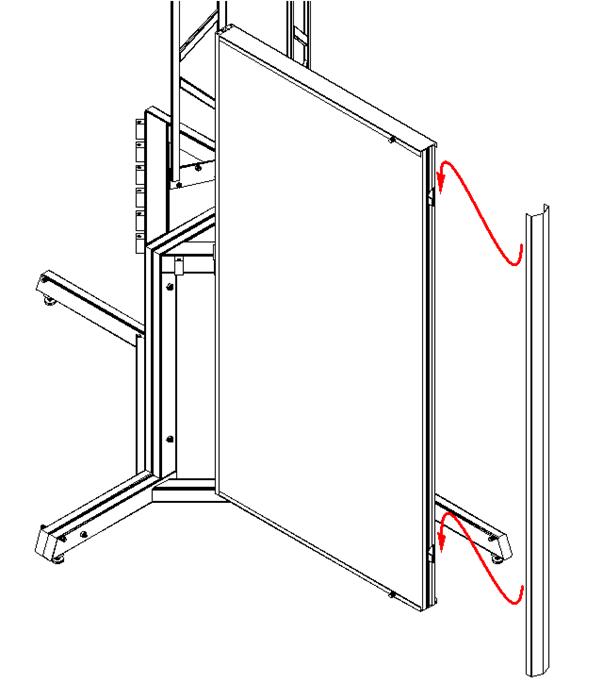

рис.6
