Поворот объектов

Поворот объектов

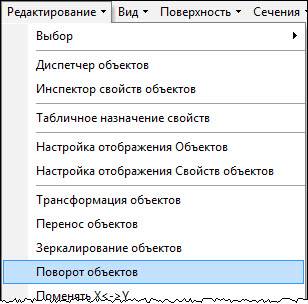

Диалог предназначен для поворота выбранных объектов в новое положение, либо создания повернутой копии объектов. Вызывается диалог через меню “Редактирование - Поворот объектов” или через соответствующую кнопку быстрого доступа панели инструментов. В диалоге необходимо выбрать объекты в слот или с чертежа.

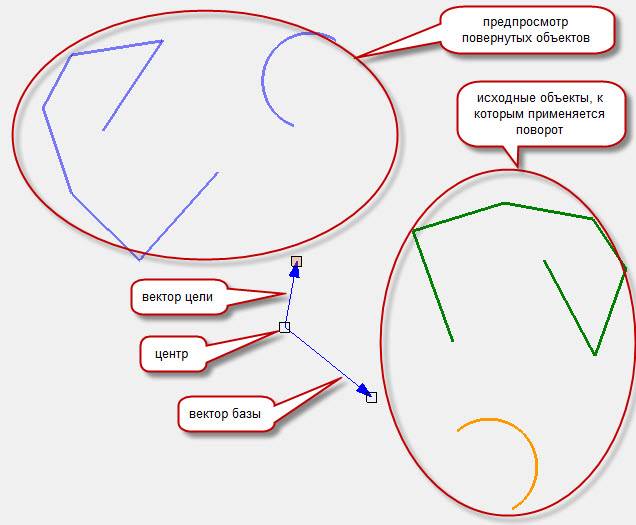

Поворот объектов выполняется относительно заданных векторов базы и цели, которые позволяют графически определить угол поворота. При открытии диалога поворота на чертеже появляется контрольная точка центра, т. е. точка начала векторов базы и цели, закрепленная к указателю мыши. Фиксация точки центра выполняется щелчком левой кнопки мыши в требуемом месте чертежа.

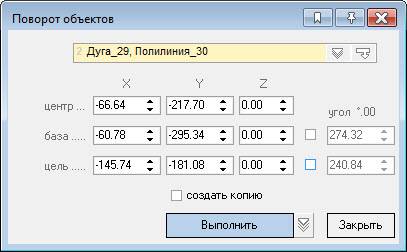

Затем необходимо переместить мышь и также зафиксировать точку конца вектора базы, и затем также зафиксировать точку конца вектора цели. В результате чего в диалоге поворота объектов будут отображены координаты X, Y, Z центра, базы и цели.

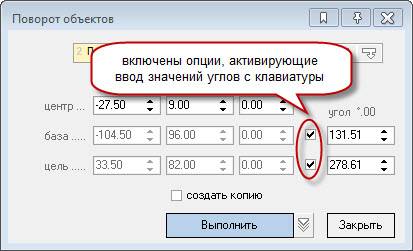

Так же угол поворота поворота может быть задан вводом значения с клавиатуры. В этом случае необходимо включить опции, активирующие поля ввода значений углов векторов базы и цели.

Нажатие кнопки вызывает диалог настройки отображения действий, в котором настраивается цвет и прозрачность отображения объектов при предварительном просмотре поворота, и включается или отключается опция отображения действий в предварительном просмотре.

Применение заданного поворота объектов в соответствии с выбранными параметрами выполняется по нажатию кнопки . Если данная кнопка не нажата, то при закрытии диалога поворота изменения не будут применены к выбранным объектам.

Рис.1 Поворот объектов
