Настройки отображения изолиний поверхности

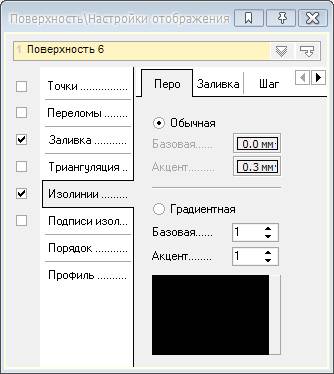

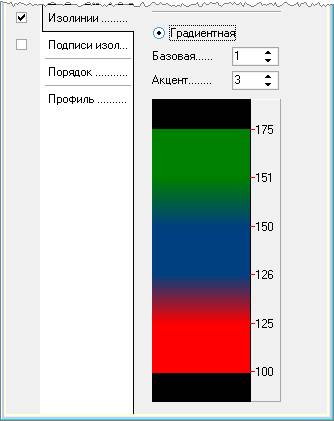

Активизация закладки «Изолинии» позволяет отображать изолинии поверхности на чертеже. Закладка «Изолинии» содержит четыре дополнительных раздела: ● Перо ● Заливка ● Шаг ● Показ Перо На закладке настраиваются параметры отображения изолиний поверхности. Для базовых и для акцентированных изолиний, отдельно настраиваются стиль и цвет линии. Настройки обычной визуализации: ● Базовая. Настройки визуализации базовых изолиний ● Акцент. Настройки визуализации акцентированных изолиний Градиентная. Пользователь имеет возможность установить цвет изолиний в зависимости от их высотной отметки. Работа с редактором непрерывного градиента описана в главе “Настройки отображения градиентов”. |

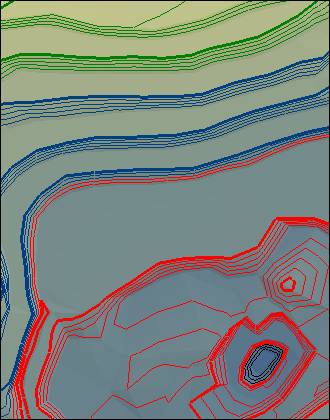

Рис.1 Акцентированные и базовые изолинии |

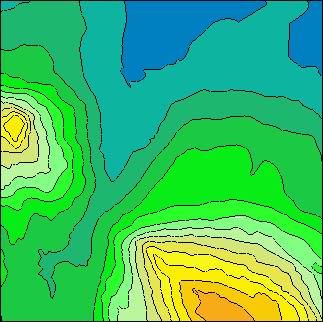

Рис.2 Градиентное отображение изолиний |
|

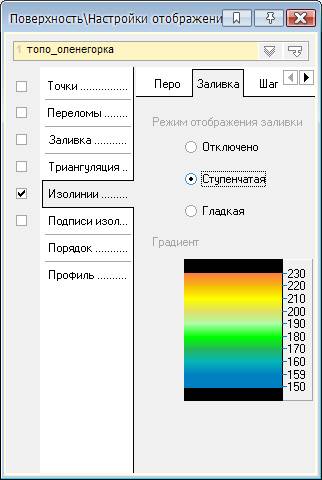

Заливка. Пользователь имеет возможность управлять изменением цвета заливки между изолиниями в зависимости от их высотной отметки. На закладке можно переключаться между тремя режимами отображения заливки: ● Отключено. Заливка не отображается. ● Ступенчатая. Заливка между пограничными высотными отметками отображается одним цветом. ● Гладкая. Заливка между пограничными высотными отметками отображается в виде плавного градиента. |
|
Рис.3 Ступенчатое отображение заливки |

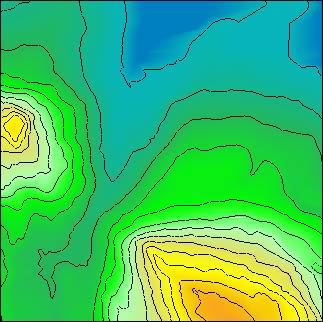

Рис.4 Гладкое отображение заливки |

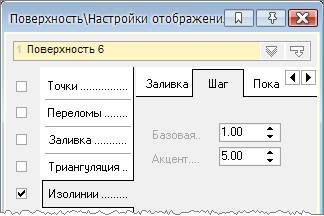

Шаг. Устанавливаются значения шага с которым отображаются изолинии. |
|

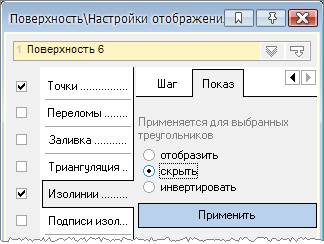

Показ. Пользователь имеет возможность отключить отображение изолиний и заливки на выбранных участках поверхности. Для этого необходимо выбрать треугольники поверхности с помощью специальных инструментов и изменить режим отображения: ● Отобразить.Отображать изолинии на выбранных участках поверхности. ● Скрыть. Скрыть отображение изолиний на выбранных участках. ● Инвертировать. Отображать ранее скрытые изолинии и скрыть отображаемые. |
|
