Гаражные секционные ворота серии Yett 02

Гаражные секционные ворота серии Yett 02 предназначены для установки в проемы небольших и средних размеров, отличаются минимальными требованиями к расстоянию от края проема до боковых стен – от 100 мм (при притолоке от 135 мм). Они легко монтируются в здания с различной геометрией внутреннего пространства благодаря низкому типу подъема.
Установка элементов алюминиевых профилей, петель, боковых крышек и опор на этапе производства, а также отсутствие у единых направляющих сборочных элементов с болтовыми соединениями и клепками значительно облегчают процесс сборки ворот и сокращают время их монтажа до 20 минут.

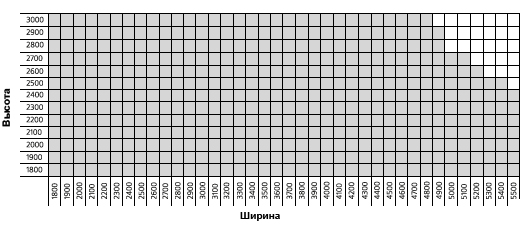

Технические характеристики и размеры

Технические характеристики
Количество циклов открывания/закрывания	25000
Приведенное сопротивление теплопередаче	1,13 м² °C/Вт
Звукоизоляция	24 дБ
Ветровая нагрузка	5 класс (200 км/ч)
Воздухонепроницаемость	2 класс (давление воздуха 50 Па)
Водонепроницаемость	1 класс (давление воды 30 Па)
Усилие подъема	до 22,5 кг
Группа горючести	Г2 по ГОСТ
Группа воспламеняемости	В2 по ГОСТ
Вес полотна ворот	11,2 кг/м²

Конструкция и типы подъема

Полотно секционных ворот серии Yett 02 состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.
Система уравновешивания полотна ворот (торсионный механизм) закрепляется на притолоке над проемом. Во время открытия полотно ворот плавно движется внутри помещения с помощью роликовой системы по направляющим снизу вверх, полностью освобождая проем. Направляющие крепятся к стенам внутри помещения слева и справа от проема, а  горизонтальные участки — к потолку. Они изготавливаются из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Изгиб направляющих состоит из стальных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку силовой конструкции ворот. Для дополнительной герметизации применяется специальный пластиковый уплотнитель с двумя воздушными камерами, а также горизонтальный ригель с увеличенным уплотнителем.

Виды панелей

Полотно из гладких панелей

Полотно из гладких панелей с центральным пазом

Полотно из гофрированных панелей

Полотно из панелей «Волна»

Полотно из панелей «Волна» с центральным пазом

Полотно из панелей «Филенка»

Варианты облицовок Premium

Premium Hi-Тech 1

Premium Hi-Тech 2

Premium Hi-Тech 3

Premium Hi-Тech 4

Premium Сlassic 1

Premium Сlassic 2

Premium Сountry 1

Premium Сountry 2

Типы поверхностей

10 цветов по RAL-карте

Обращаем ваше внимание, что из-за особенностей цветопередачи монитора, отображаемые цвета могут быть искажены. Пользуйтесь оригинальной RAL-картой.

Возможна окраска в любой цвет по RAL-карте.

6 цветов «под дерево»

Обращаем ваше внимание, что из-за особенностей цветопередачи монитора, цвета могут быть искажены.
