Гост 2.307-68 ЕСКД. Нанесение размеров и предельных отклонений
Размеры на чертежах наносят в миллиметрах, но наименование измерений не указывают.
Размеры бывают:
• Линейные – характеризуют длину, ширину, толщину, высоту, диаметр, радиус (измеряются в мм).
• Угловые – измеряются в градусах, минутах, секундах.
Размеры на чертежах указывают размерными числами и линиями.
Размерные линии проводят параллельно отрезку размер которого указан.
Размерные линии наносятся на расстоянии не менее 10 мм от контура детали.
Выносные линии должны выходить за концы стрелок размерных линий на 1-5 миллиметров.
Выносные и размерные линии не должны пересекаться.
Выносные размерные линии проводят сплошной тонкой линией. Размерное число наносят над размерной линией, ближе к ее середине (его нельзя располагать на линии).
Длина стрелки-2.5 min. Угол - 20°.
Если размерных линий несколько и они параллельны, то минимальное расстояние между последующими линиями не менее 7мм.
При нанесении нескольких параллельных размерных линий на небольшом расстоянии друг от друга размерные числа располагаются в шахматном порядке.
Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.
В месте нанесения размерного числа осевые, центровые и линии штриховки прерываются.

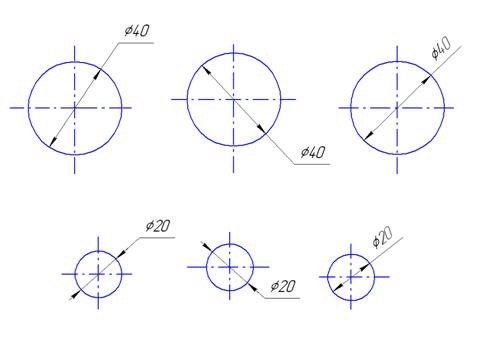

При нанесении размера диаметра перед числом ставят знак Ø 30.
При нанесении размера радиуса перед числом ставят знак R.
Нанесение угловых размеров
Перед размерным числом, указывающим сторону квадратного элемента, наносят знак . При этом высота знака равна высоте размерных цифр.
При изображении детали в одной проекции размер ее толщины наносят, используя знак S.
Размеры нескольких одинаковых элементов наносят один раз с указанием на полке линии выноски количества этих элементов 2 отв. Ø 10.
