Специальная программа
Проверка устройств электронной
защиты фидеров контактной сети
Руководство по эксплуатации
.015.26 РЭ
г. Чебоксары
Аннотация
В настоящем документе приведены описание и инструкция пользователя программы, предназначенной для автоматической проверки реле серии УЭЗФМк, УЭЗФМ, УЭЗФТ, УТБ-70.
Программа разработана НПП “Динамика” (г. Чебоксары) в 2005 г.
Программа постоянно совершенствуется путём учёта замечаний и пожеланий потребителей, поэтому возможны некоторые (непринципиальные) расхождения между программой и настоящим техническим описанием.
Эксклюзивные права на продажу принадлежат НПП “Динамика”.
Назначение
Программа Проверка устройств электронной защиты фидеров контактной сети используется для проверки реле серии УЭЗФМк, УЭЗФМ, УЭЗФТ, УТБ-70 в автоматическом режиме.
Программа предназначена для автоматизации работ во время проведения проверки защит фидеров контактной сети.
Программа позволяет:
1) настраивать уставки:
§ реле токовой блокировки;
§ реле токовой отсечки;
§ реле сопротивления;
§ реле времени.
2) проверять параметры токовых защит:
§ ток срабатывания;
§ ток возврата;
§ время срабатывания;
§ время токовую характеристику.
3) проверять параметры дистанционных защит:
§ сопротивление срабатывания;
§ время срабатывания;
§ характеристики Z(j), Z(I), Z(U).
4) настраивать и проверять:
§ устройство загрубления уставок;
§ устройство блокировки от бросков намагничивания.
Богатые возможности программы обеспечивают удобство и наглядность проверок. Графическое представление характеристик реле тока и сопротивления, позволяет детально проанализировать работу защиты в аварийных режимах. Для проверки устройств загрубления уставок и блокировки от бросков намагничивания, программа моделирует аварийный процесс сложной формы. В программе используются гибкие настройки параметров испытаний. Все протоколы проверок сохраняются в архиве и распечатываются на принтере. При настройке уставок защиты, программа позволяет визуально контролировать срабатывания и отпадания реле. Простой интерфейс и служба «Помощь» делают программу легкой для изучения и использования.

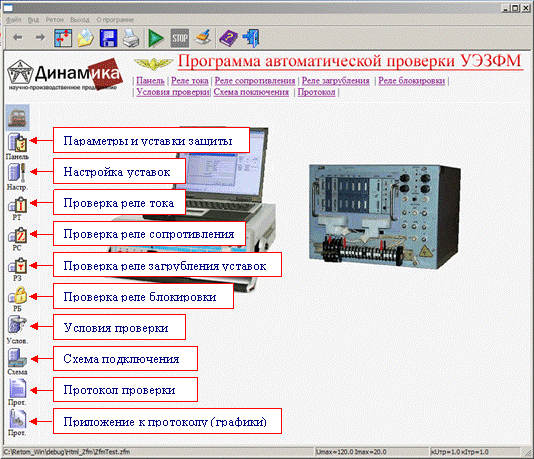

Главное окно программы
При запуске программы появляется главное окно. В верхней части окна расположена полоса меню и панель инструментов. В нижней части окна находится полоса статуса, где отображается имя текущего архива. Слева - кнопки для вызова проверок защиты.
Выбор пунктов экрана: меню, полей ввода, кнопок производится с использованием манипулятора мышь.
Параметры и уставки защиты

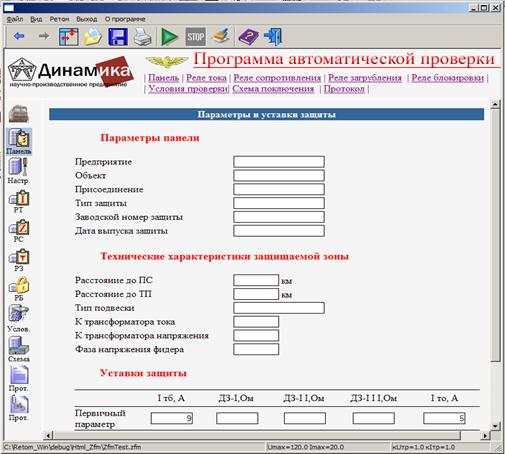

В окне программы, слева нажмите кнопку Панель. Появится окно Параметры и уставки защиты. Заполните все поля данного окна.
Настройка параметров проверок
В окне программы, слева нажмите кнопку Услов. Появится окно Условия проверки. Окно имеет четыре раздела:
1. Условия проверки реле тока.
2. Условия проверки реле сопротивления.
3. Задание времен ТХХ, ТКЗ, ТП.
4. Выбор дискретных входов РЕТОМ для подключения к защите.

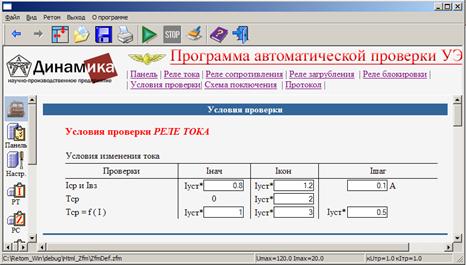

В разделе Условия проверки реле тока для определения IСР и IВЗ задается диапазон изменения тока в кратностях от уставки и шаг в амперах. Для определения времени срабатывания задается кратность тока от уставки. Для время-токовой характеристики задается диапазон изменения тока и шаг в кратностях от уставки.

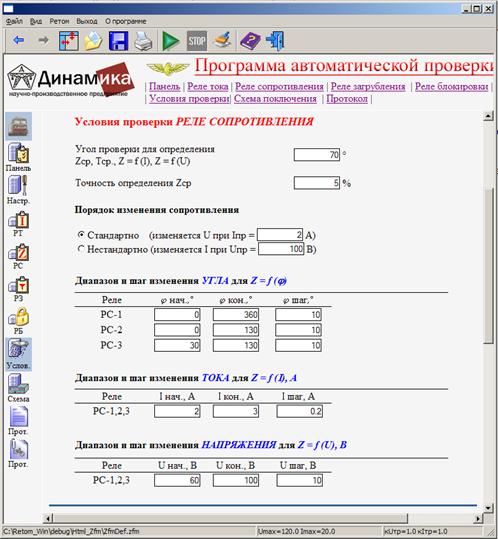

В разделе Условия проверки реле сопротивления для определения ZСР, ТСР, Z = f(I) и Z = f(U) задается угол проверки. Для снятия характеристики Z = f(j), Z = f(I) и Z = f(U) в соответствующих полях вводятся диапазоны изменения угла, тока и напряжения. Срабатывание реле сопротивления находится при последовательном изменении сопротивлении в пределах ZУСТАВКИ. Точность определения ZСР задается в процентах от ZУСТАВКИ. Порядок изменения сопротивления можно задать двумя способами:
- «стандартно» - изменяется U при постоянной величине IПР;
- «нестандартно» - изменяется I при постоянной величине UПР.

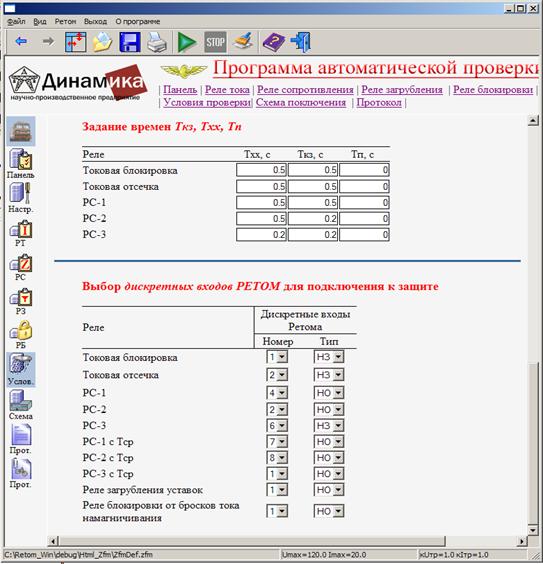

В разделе Задание времен ТХХ, ТКЗ, ТП вводятся временные параметры для приращения тока и Z сопротивления.
Время холостого хода (ТХХ) - задается время до аварийного режима. Этот параметр предназначен для введения реле в рабочий режим.
Время короткого замыкания (ТКЗ) - длительность тестового воздействия на реле. Это время выбирается с учетом задержки на срабатывание реле, плюс небольшого запаса.
Пауза (ТП) - время, во время которого на реле защиты никакого воздействия со стороны РЕТОМ нет.
В разделе Выбор дискретных входов РЕТОМ для подключения к защите можно для каждого реле защиты выбрать дискретный вход РЕТОМ.
Настройка уставок

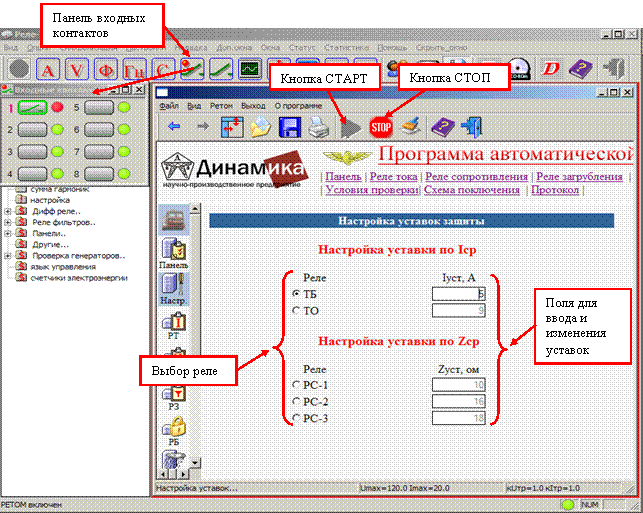

В окне программы, слева нажмите кнопку Настр. Появится окно Настройка уставок защиты. Выберите настраиваемое реле, в поле для ввода уставки введите требуемое значение. Нажмите кнопку Старт. РЕТОМ начнет выдавать заданные значения тока и напряжения. Настройте реле соответствующим потенциометром на панели защиты. Срабатывание контролируется индикатором на Панели входных контактов.
Проверка реле тока

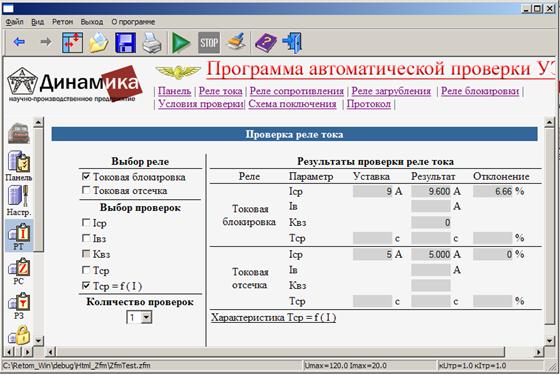

В окне программы слева нажмите кнопку РТ. В рабочей части главного окна, вверху появится заголовок Проверка реле тока. Выберите реле, которые надо проверить, выберите виды проверок, проверьте схему подключения и нажмите кнопку Старт. Результаты проверки будут отображаться в соответствующих полях.
Поиск ICP и IВЗ осуществляется методом последовательного изменения тока в диапазоне IНАЧ, IКОН с шагом IШАГ, который определяет точность поиска. Для построения характеристики T(I), для каждой величины тока, начиная с IНАЧ по IКОН, с шагом IШАГ, производится поиск времени срабатывания реле тока. Диапазоны изменения тока и шаг (IНАЧ, IКОН, IШАГ) для каждой проверки свои и задаются в Условиях проверки.
Проверка реле сопротивления

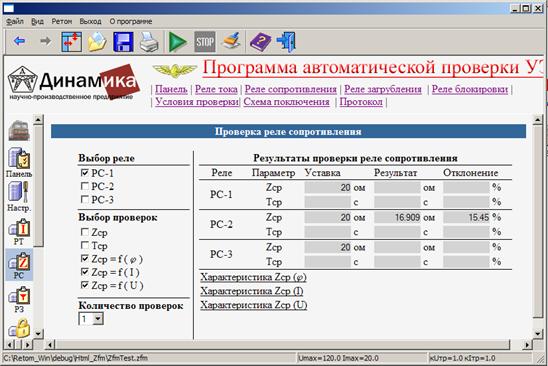

В окне программы слева нажмите кнопку РС. Выберите реле, которые надо проверить, выберите виды проверок, проверьте схему подключения и нажмите кнопку Старт. Результаты проверки будут отображаться в соответствующих полях.
Алгоритм проверки реле сопротивления
1. Определение ZСР
Данная проверка производится на угле j, заданном в Условиях проверки. Поиск сопротивления срабатывания Zср осуществляется методом последовательного спуска, начиная с величины 1,2 ZУСТ. в первом проходе поиск производится грубо, с шагом DZ=1,2 ZУСТ/10. Если при Z произошло срабатывание, вычисляется расчётный шаг по сопротивлению ∆ZРАС = Z*(точность по Z). После этого происходит возврат на предыдущий шаг и производится повторный поиск срабатывания с шагом ∆ZРАС. Точность по Z задается в Условиях проверки.
2. Построение характеристики Z(j)
На каждом луче, начиная с φНАЧ по jКОН, с шагом φШАГ, производится поиск точек срабатывания РС. Диапазон изменения угла φШАГ задаются в Условиях проверки. Поиск идёт методом последовательного спуска. Поиск первой точки на угле φНАЧ начинается со значения Z1=1,2 ZУСТ и идёт с шагом DZ=1,2 ZУСТ/10. Если при сопротивлении Z произошло срабатывание РС, то рассчитывается новый шаг ∆ZРАС = Z*(Точность по Z), – где (Точность по Z) задана в Условиях проверки. Происходит возврат программы на предыдущий шаг, и с шагом ∆ZРАС производится поиск сопротивления срабатывания ZСР. Для каждого последующего угла поиск начинается со значения 1,2 ZСР и идёт с шагом DZ=1,2 ZСР/10. Снятие характеристики заканчивается нахождением последней точки на луче φКОН.
На каждом угле производится поиск точек “сверху вниз” (к нулю) и “снизу вверх” (от нуля), для случаев, если нет четкого срабатывания в нуле.
3. Построение характеристики Z(I)
Данная проверка производится на угле j заданном в Условиях проверки. Для каждой величины тока, начиная с IНАЧ по IКОН, с шагом Iшаг, производится поиск точек срабатывания РС. Диапазон изменения тока и шаг задаются в Условиях проверки.
4. Построение характеристики Z(U)
Данная проверка производится на угле j заданном в Условиях проверки. Для каждой величины тока, начиная с UНАЧ по UКОН, с шагом UШАГ, производится поиск точек срабатывания РС. Диапазон изменения напряжения и шаг задаются в Условиях проверки.
Настройка и проверка реле загрубления уставки

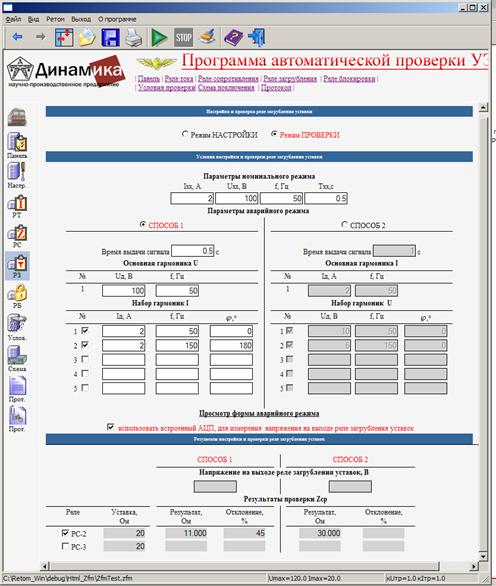

В окне программы слева нажмите кнопку РЗ. В рабочей части главного окна, вверху появится заголовок Настройка и проверка реле загрубления уставки.
Настройка и проверка реле загрубления уставки производится двумя способами:
1. Сначала на защиту выдается ток и напряжение номинального режима. Потом на токовые входы защиты подается ток основной гармоники, а на входы напряжения подаются гармонические составляющие (до 5-ой гармоники включительно).
2. Сначала на защиту выдается ток и напряжение номинального режима. Потом на входы напряжения защиты подается напряжение основной гармоники, а на токовые входы защиты подается ток с гармоническими составляющими (до 5-ой гармоники включительно).

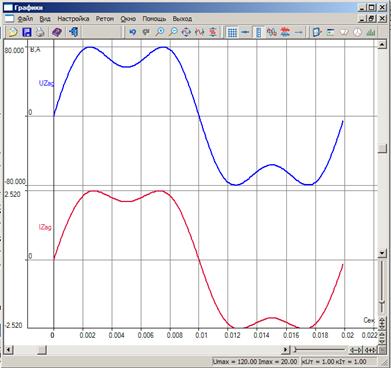

В режиме настройки фиксируется срабатывание реле и уровень напряжения на выходном транзисторе реле загрубления уставки. В режиме проверки определяется срабатывание реле сопротивления. Выберите Режим НАСТРОЙКИ или Режим ПРОВЕРКИ. Выберите СПОСОБ1 или СПОСОБ2. Введите параметры номинального режима IXX, UXX, fXX, TXX. Ведите параметры аварийного режима: время выдачи сигнала в секундах, величины основной гармоники. Настройте гармонические составляющие сигнала: действующее значение, частоту, фазу. По ссылке Просмотр формы аварийного режима можно проконтролировать форму сигнала.
Если используется встроенный АЦП, отметьте "галочкой" опцию "использовать встроенный АЦП для измерения напряжения на выходе реле загрубления уставок". Нажмите кнопку Старт.
Проверка реле блокировки от бросков тока намагничивания

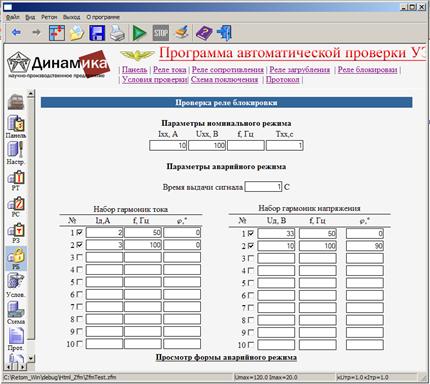

В окне программы, слева нажмите кнопку РБ. В рабочей части главного окна, вверху появится заголовок Проверка реле блокировки. Для проверки реле блокировки на защиту сначала выдается ток и напряжение номинального режима. Потом ток и напряжение с гармоническими составляющими (до 10-ой гармоники включительно). Введите параметры номинального и аварийного режимов. По ссылке Просмотр формы аварийного режима, можно проконтролировать форму сигнала. Нажмите кнопку Старт.
Схема подключения
Общие дискретные входы РЕТОМ объединяются и подключаются к Кл.17 УЭЗФМ. Сигнальные клеммы дискретных входов РЕТОМ подключаются к контрольным точкам УЭЗФМ в зависимости от проверяемого модуля.
Протокол проверки
Результаты проведенных испытаний записываются в протокол, который сохраняется в архиве. Протокол можно просмотреть на экране и распечатать на принтере.
