Условия эксплуатации

Условия эксплуатации

Номинальные значения климатических факторов — У3 по ГОСТ 15150 и ГОСТ 15543.1
• высота над уровнем моря не более 1000 м;
• по диапазонам температур окружающего воздуха:
а) от –5 °С до +40 °С — для шкафов без установки подогревателей;
б) от –25 °С до 40 °С — для шкафов с установкой подогревателей в релейном шкафу.
• Окружающая среда невзрывоопасная, не содержащая газов, испарений, химических отложений, токопроводящей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.
• При температуре свыше +35 °С номинальные токи 1600 А и 3150 А снижаются на 5 %.

Технические характеристики
Номинальное напряжение (линейное), кВ	6; 10
Максимальное рабочее напряжение (линейное), кВ	7,2; 12
Номинальный ток главных цепей, А	630, 1000, 1600
Номинальный ток сборных шин, А	1000, 1600, 2000, 3150
Номинальный ток отключения выключателей, кА	20; 31,5
Ток термической стойкости (3 с для главных цепей; 1 с для заземляющих ножей), кА	20; 31,5
Номинальный ток электродинамической стойкости главных цепей, кА	51; 81
Номинальный ток плавких вставок для ячеек КРУ, А	80 — при напряжении 6 кВ; 50 — при напряжении 10 кВ
Ток холостого хода, отключаемый разъемными контактными соединениями, А	0,6 — при напряжении 6 кВ; 0,4 — при напряжении 10 кВ
Номинальная мощность встраиваемых трансформаторов собственных нужд (ТСН), кВА	40
Номинальное напряжение вспомогательных цепей, В: — постоянного тока — переменного тока	110; 220 220
Типы применяемых вакуумных выключателей	ВБЭС, BB/TEL, ВВУ-СЭЩ, Evolis
Уровень изоляции по ГОСТ 1516.3-96	нормальная
Вид изоляции	ноздушная
Наличие изоляции токоведущих частей	с неизолированными шинами
Наличие в ячейках выкатных элементов	с выкатными элементами; без выкатных элементов
Наличие дверей в отсеке выкатного элемента	фасадной дверью является фасад ВЭ
Условия обслуживания	односторонее
Виды основных ячеек КРУ в зависимости от встраиваемого электрооборудования	— с высоковольтными выключателями; — с разъемными контактными соединениями; — с разрядниками; — с трансформаторами напряжения; — с кабельными сборками; — с шинными вводами и перемычками; — с силовыми трансформаторами до 63 кВА; — трансформаторами напряжения и разрядниками; — с силовыми предохранителями.
Габаритные размеры ячеек, мм: — ширина — глубина — высота	900 1680 2375
Масса шкафа, кг

Конструкция ячеек и габаритные размеры

Особенностью конструкции ячеек К-12, K-26 является размещение сборных шин в их верхней части. Применение ячеек с односторонним обслуживанием обеспечивает возможность их размещения в помещениях с меньшей шириной.

Шкафы КРУ всех серий имеют жесткую конструкцию, в которую встроены выключатели, трансформаторы напряжения, трансформаторы тока, токоведущие части (сборные шины и отпайки). В верхней части ячеек КРУ К-12, КРУ К-26 устанавливаются релейные шкафы со встроенной аппаратурой релейной защиты и автоматики (РЗиА), аппаратурой управления, измерения и сигнализации, клеммниками и цепями вторичных соединений. Корпуса шкафов КРУ К-12, КРУ К-26 предусматривают встраивание выкатных элементов (тележек), в которых размещены выключатели, трансформаторы напряжения и разъединяющие контакты (выполняющие роль разъединителей).

Конструкция ячеек КРУ К-12, КРУ К-26 и выкатных элементов предусматривает возможность их закрепления в рабочем и контрольном положениях, а также их выкатывание из шкафа для ревизии и ремонта. В качестве коммутационных аппаратов для шкафов КРУ применяются выключатели: маломасляные, вакуумные и элегазовые. Переход сборных шин с одного ряда камер на другой выполняется с помощью шинных мостов. Шинный мост без разъединителей устанавливается в любом месте распредустройства. Шинный мост с двумя разъединителями устанавливается только на крайние камеры ряда. Конструкция шкафов предусматривает кабельный и шинный ввод. Порядок расположения шкафов определяется в опросном листе.



Ячейки могут размещаться в помещении РУ однорядно и двухрядно. Минимальная ширина коридора управления составляет 1500 мм. Расстояние от задней стенки ячеек до стены поме - щения — 100 мм.



В комплекте с ячейками изготавливаются шинные ввода от стены помещения РУ до вводных ячеек секции КРУ, а так же шинные мосты. В шинном вводе ближнего ряда осуществляется перефазировка шин, так как расположение фаз А, В и С в ячейках про фасаду в обоих рядах — слева направо.

По дополнительному заказу возможно изготавление шинных вводов от ячейки до силового трансформатора.

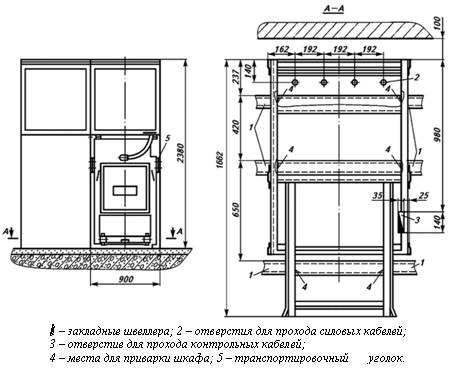

Ячейки КРУ К-12, КРУ К-26 в РУ устанавливаются на закладные швеллера №10 (или более), которые соедине - няются с контуром заземления в помещении в двух местах. На рис ниже указаны отверстия в полу для прохода силовых и контрольных кабелей, а также расстояния для прокладки закладных швеллеров. Ячейки рассчитаны на максимальное подключение четырех силовых кабелей сечением до 4 (3х240) мм2.
