Инструкция по устранению неполадок монетоприемника.

Не вращается монетоприемник. Монетоприемник вращается со скрипом. Профилактика монетоприемника.

Если у Вас монетоприемник не определяет монеты (не вращается).

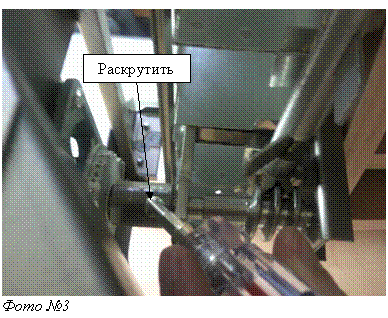

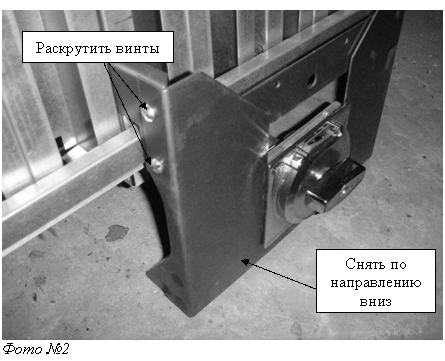

Для устранения неполадки нужно снять монетоприемник, следуя фото инструкции.

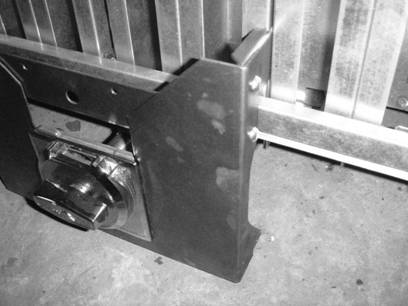

Фото №1



Раскрутить винты








Шаг первый: Снимите определитель толщины монет (фото №4).

Фото №4


раскрутить и снять

Шаг второй: Проверьте работу монетоприемника без определителя толщины монет (вложите монету и покрутите ручку монетоприемника). При правильной работе ручка монетоприемника будет свободно поворачиваться. Если проблема исчезла, значит, сбилась толщина определяемой монеты. Для устранения проблемы выполняем следующие шаги по инструкции.

Если проблема не исчезла, то ищем причину дальше, следуя фото инструкции пропуская шаг четвертый.

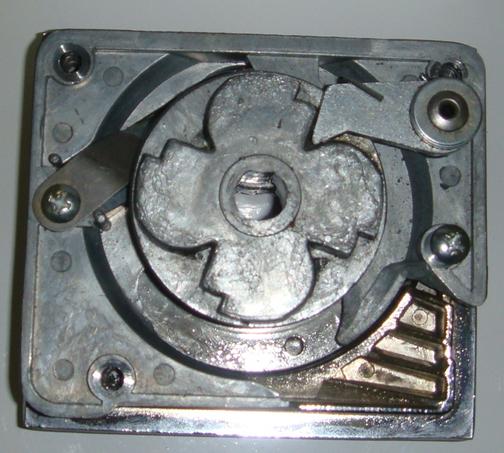

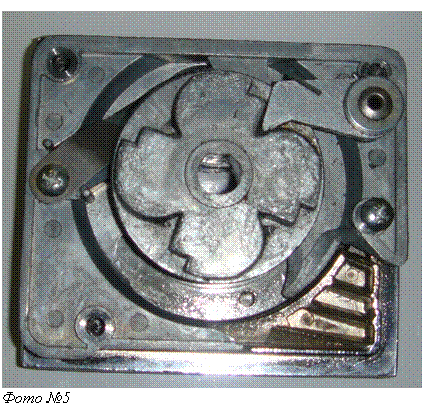

Шаг третий: Нужно раскрутить винты и снять заднюю крышку монетоприемника (фото №5).

Подпись:

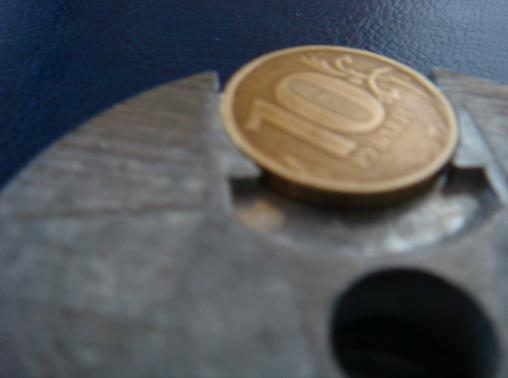

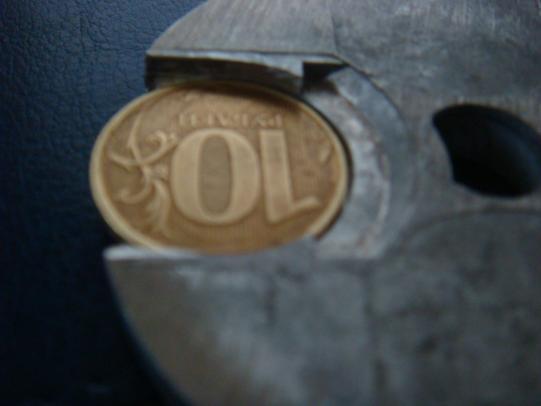

Шаг четвертый: Проверить есть ли зазор при вложенной монете нужного номинала (фото 6). Если зазор есть, то его нужно убрать при помощи напильника или другого инструмента до получения результата изображенного на фото №7.

зазор


Фото №6

§

Фото №7


Шаг пятый: Проверьте правильность установки пружины и наличие смазки под диском определителем (фото №8).

Фото №8

Если монетоприемник по-прежнему блокируется.

Шаг шестой: После проверки зазора между диском и монетой, зазор не обнаружился нужно настроить положение блокиратора диска.

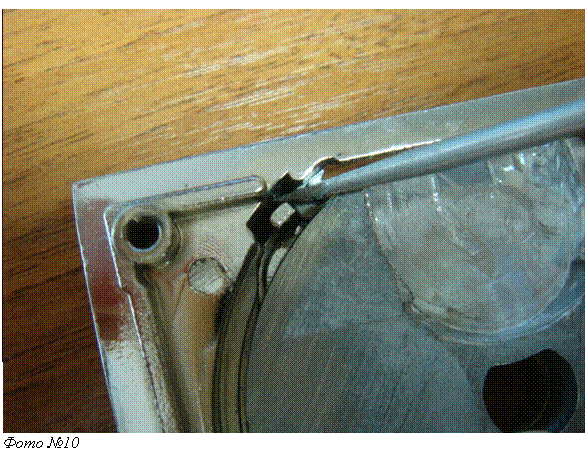

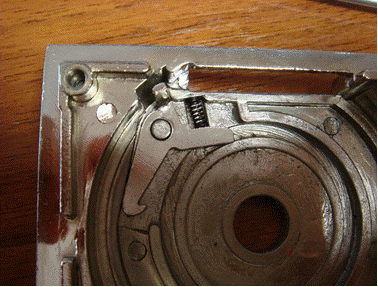

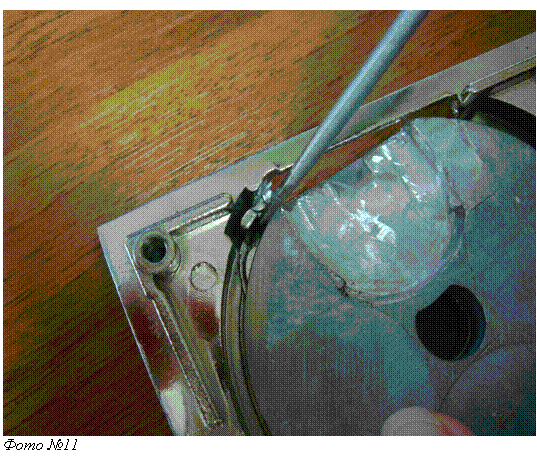

Блокиратор не разблокирует диск, так как не хватает усилия на блокиратор от монеты. Для разблокировки, в таком случае усик блокиратора (фото №9) нужно подогнуть (фото №10)(бывают случаи, когда наоборот блокиратор идет в распор и блокирует диск, в таком случае надо его отогнуть (фото №11)).






Подпись: Фото №11

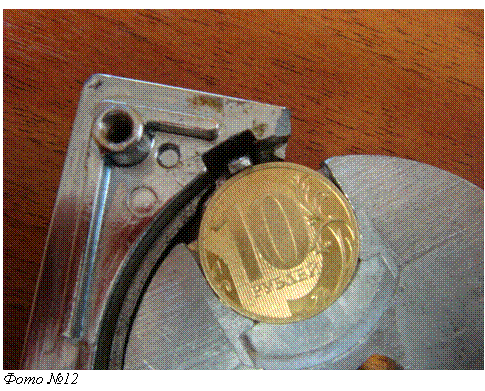

Шаг седьмой: Проверяем правильность прохождения монеты. При прохождении монеты, усик поднимается и разблокирует диск для поворота (фото №12).

Подпись: Фото №12

Все настроено правильно.

Обратите внимание!

При сборке монетоприемника следите за тем, чтобы диск монетоприемника был установлен правильно (фото №13).

Образец не правильно установленного диска монетоприемника (фото №14).

Фото №13


Фото №14


Диск должен свободно поворачиваться без усилия, без нагрузки. Значит, все системы распознавания монеты настроены правильно.
