Лабораторный комплекс

«Исследование нанотехнологических процессов и микросистем»

Разработчик проекта:

Разработчик проекта –

является компанией - преемником лучших традиций в области разработки, производства и поставки учебной техники ВСНПО «Союзучприбор», одним из самых авторитетных производителей и поставщиков учебного оборудования в Российской Федерации, участником Межгосударственной ассоциации разработчиков и изготовителей учебной техники («МАРПУТ»), ассоциированным членом WORLDDIDAC.

Основные направления деятельности:

    Комплексное оснащение кабинетов, лабораторий, мастерских «под ключ» по различным дисциплинам и направлениям подготовки с использованием проектных технологий; Разработка, изготовление, поставка полного спектра учебного оборудования для всех уровней образования, в том числе:
      типовых комплектов учебного оборудования для профессионального образования; учебного оборудования для лабораторий по естественнонаучным, общепрофессиональным и специальным дисциплинам; учебно-производственного и технологического оборудования для учебных целей; демонстрационного оборудования, наглядных пособий; автоматизированных лабораторных практикумов; технических средств обучения; мебели.

Основные соисполнители проекта

по ресурсу «Учебно-лабораторное оборудование» (производственная база )

Другие участники проекта

Мебель

Компьютеры

Учебное оборудование

Изготовитель лабораторной мебели

Компания «СпецБалтМебель», 2002 г

Разработчик и изготовитель компьютерной техники и программного обеспечения

компания «Аквариус», 1989 г.

Разработчик и изготовитель учебно-лабораторного оборудования - компания «Учтехпрофи», 2007 г.

Лабораторный комплекс

НЕ нашли? Не то? Что вы ищете?

«Исследование нанотехнологических процессов и микросистем»

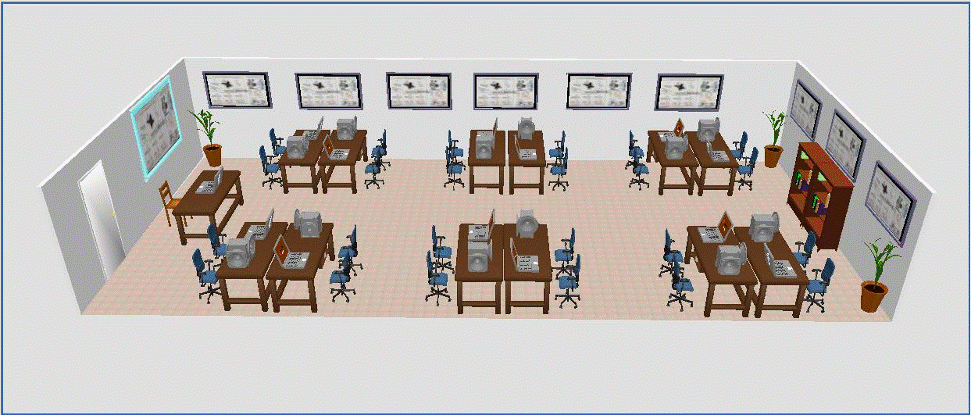

Компоновка лаборатории – вариант А

Компоновка лаборатории – вариант Б

Спецификации.

I. Учебное оборудование

№

Описание лаборатории


Кол-во

1

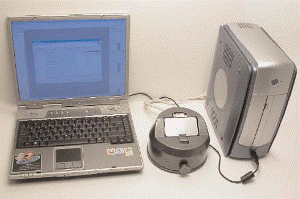

Аппаратно-программный комплекс для исследования нанотехнологических процессов

Предназначен для обучения практическим методам работы с наноразмерными структурами.

Комплекс обеспечивает:

- определение топологии поверхности образцов с атомарным разрешением;

- определение работы выхода и импеданса;

- определение примесей в исследуемом материале;

- определение вольт-амперных, вольт-высотных и дифференциальных характеристик материалов;

- определение типа проводимости материала, анализ структур проводящих и магнитных образцов на атомно-молекулярном уровне;

- измерение параметров профиля (шероховатость, размер включений и наночастиц);

- фильтрацию отсканированных изображений, получение топологии поверхности образцов в виде четких изображений;

- оценку длительного внешнего воздействия на образцы в режиме реального времени.

Комплекс содержит: сканирующий туннельный микроскоп (СТМ), блок пьезоманипуляторов с системой виброизоляции, блок управления, набор тестовых образцов, ноутбук, программно-методическое обеспечение.

Технические характеристики СТМ

Разрешение атомарное, молекулярное

Размер образца, мм 8x8x2

Размер поля сканирования, мкм 5x5

Шаг сканирования в плоскости образца

в полном поле/в режиме 1:10, нм 0,08/0,008

Ноутбук: Acer Aspire5738ZG/Т4400/15,6″ HD/ 3072 Mb/ 250Gb/512 Mb/DVD-RW/Wi Fi/Bт/CAM/W7 НВ/

2

2

Сканирующий мульти-микроскоп СММ-2000

Предназначен для исследования наноструктур.

Мульти-микроскоп имеет два режима работы: сканирующего туннельного микроскопа (СТМ) и атомно-силового микроскопа (АСМ).

Технические характеристики

Разрешение: 0,3 А по вертикали (Z)

3 А (СТМ) и 10 А (Конт. АСМ) по латерали (XY)

Поле кадра: от 15/15 мкм до 100/100 Ангстрем, глубина

до 2 мкм

Размер образца: длина от 5мм до 10 мм

ширина от 3 мм до 10 мм

высота от 0,5 мм до 3 мм

Позиционирование зонда: 3 мм по вертикали (Z) и 6/6 мм по латерали (XY)

Анализ кадров: Фурье, морфологический, корреляционный, фрактальный, шероховатый, гранулом

Электропитание от сети переменного тока:

напряжением, В 220

частотой, Гц 50

Потребляемая мощность, Вт 200

Мульти-микроскоп комплектуется ноутбуком, оптическим микроскопом МБС-10 и набором зондов.

Ноутбук: Aquarius NS715

2

3

Автоматизированный лабораторный стенд для исследования полупроводниковых структур методом вольт-фарадных характеристик ФЭ-ВФ

Стенд предназначен для автоматизированных измерений вольт-фарадных характеристик полупроводниковых структур.

Аппаратная часть стенда состоит из ноутбука и измерительного блока с установленными в него образцами полупроводниковых приборов. На передней панели блока установлены разъемы для подключения внешних образцов. Подключение измерительного блока к ноутбуку осуществляется через интерфейс USB.

Технические характеристики измерительного блока:

Электропитание от сети переменного тока:

напряжением, В 220

частотой, Гц 50

Потребляемая мощность, Вт 20

Габаритные размеры, мм 260х180х80

Масса, кг 2

Диапазоны измерения емкости образцов, пФ

1000, 300, 100, 30, 10

Диапазон изменения напряжения смещения

на образце, В ±10

Количество встроенных образцов 3

Относительная погрешность измерения емкости, % 3

Ноутбук: Aquarius NS715

1

4

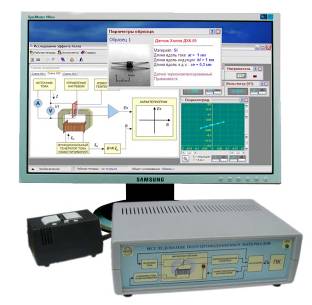

Автоматизированный лабораторный стенд для исследования полупроводников методом эффекта Холла МВ-ЭХ

Стенд предназначен для исследования характеристик полупроводников в диапазоне температур при различных значениях индукции магнитного поля.

Аппаратная часть стенда состоит из ноутбука, измерительного блока и магнитной системы. В магнитном зазоре системы установлены исследуемые образцы элементов Холла, малогабаритный нагреватель и датчик температуры.

Технические характеристики измерительного блока:

Электропитание от сети переменного тока:
напряжением, В 220

частотой, Гц 50

Потребляемая мощность, Вт 40

Максимальный ток, протекающий

через магнитную систему, А 1

Максимальная индукция

магнитного поля в зазоре, Тл 0,15

Максимальный ток, протекающий через элемент Холла, мА 4

Максимальное значение ЭДС Холла, мВ 250

Максимальное напряжение на полупроводнике, В 6

Максимальная температура нагревательного элемента, °С 100

Количество образцов элементов Холла 2

Габаритные размеры, мм 180х260х80

Габаритные размеры магнитной системы, мм 140х75х90

Масса (с магнитной системой) , кг 4

Ноутбук: Aquarius NS715

1

5

Автоматизированный лабораторный стенд для исследования биполярных структур ТЭ-БС

Стенд предназначен для измерения вольт-амперных характеристик биполярных структур и исследования температурных зависимостей их параметров.

Аппаратная часть стенда состоит из ноутбука и измерительного блока с установленной в него термокамерой с исследуемыми образцами биполярных транзисторов. Подключение измерительного блока к ноутбуку осуществляется через порт USB.

Технические характеристики измерительного блока:

Электропитание от сети переменного тока:

напряжением, В 220

частотой, Гц 50

Потребляемая мощность, Вт 50

Габаритные размеры измерительного блока, мм 180х260х80

Масса, кг 2

Диапазоны прямого напряжения на образце, В от 0 до 2

от 0 до 10

Диапазоны обратного напряжения на образце, В от 0 до (-20)

от 0 до (-100)

Дискретность задания напряжения на образце, В:

прямого 0,1

обратного 1

Минимальный шаг изменения напряжения на объекте, мВ:

прямого 2

обратного 20

Пределы измерения тока, мА 50; 10; 2; 0,5; 0,1; 0,02

Максимальное значение тока базы образца, мА 1

Приведенная погрешность

измерения напряжения и тока, % 1

Максимальная температура нагревательной камеры, °С 90

Абсолютная погрешность

измерения температуры, °С 1

Ноутбук: Aquarius NS715

1

6

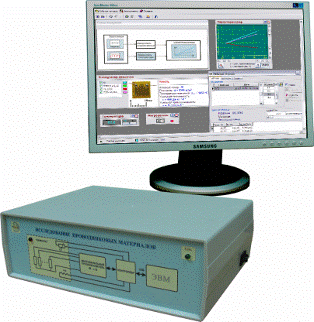

Автоматизированный лабораторный стенд для исследования свойств проводников МВ-ПМ

Стенд предназначен для исследования температурных зависимостей сопротивления проводников.

Аппаратная часть стенда состоит из ноутбука и измерительного блока, в термокамеру которого установлены образцы проводниковых материалов. Подключение измерительного блока к ноутбуку осуществляется через порт USB.

Технические характеристики измерительного блока:

Максимальное количество образцов, шт. 5

Диапазон измеряемых сопротивлений, Ом от 40 до 150

Основная погрешность измерения

сопротивления, % 0,2

Максимальная температура

в нагревательной камере, °С 90

Абсолютная погрешность

измерения температуры, °С 1

Длительность цикла измерений, с 0,5

Электропитание от сети переменного тока:

напряжением, В 220

частотой, Гц 50

Потребляемая мощность, Вт 30

Габаритные размеры, мм 180х260х80

Масса, кг 2

Ноутбук: Aquarius NS715

1

7

Автоматизированный лабораторный стенд для исследования сегнетоэлектриков МВ-СЭ

Стенд предназначен для исследования характеристик сегнетоэлектриков и их параметров.

Аппаратная часть стенда состоит из ноутбука и измерительного блока, с установленной в него термокамерой с образцом исследуемого материала. Подключение измерительного блока к ноутбуку осуществляется через порт USB.

Технические характеристики измерительного блока:

Электропитание от сети переменного тока:

напряжением, В 220

частотой, Гц 50

Потребляемая мощность, Вт 30

Габаритные размеры, м 260х180х80

Масса, кг 2

Максимальная амплитуда напряжения на образце, В 250

Частотный диапазон напряжения на образце, Гц от 01.01.01

Максимальная температура нагревательной камеры, °С 90

Ноутбук: Aquarius NS715

1

8

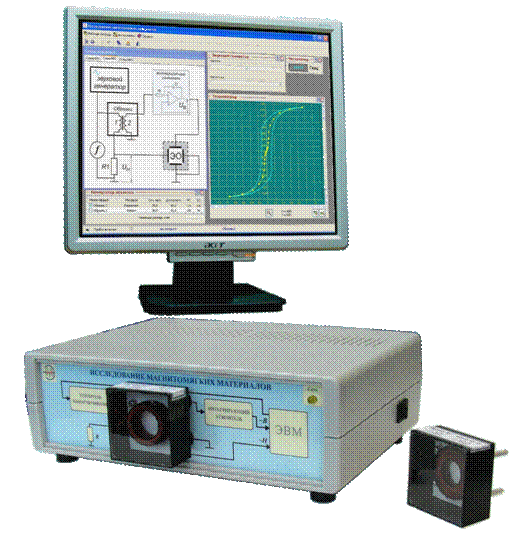

Автоматизированный лабораторный стенд для исследования магнитомягких материалов МВ-ММ

Стенд предназначен для исследования характеристик магнитомягких материалов и их параметров.

Аппаратная часть стенда состоит из ноутбука, измерительного блока и набора магнитных преобразователей с образцами исследуемых материалов. Подключение измерительного блока к ноутбуку осуществляется через порт USB.

Технические характеристики измерительного блока:

Электропитание от сети переменного тока:

напряжением, В 220

частотой, Гц 50

Потребляемая мощность не более, Вт 50

Габаритные размеры, мм 260х180х80

Масса, кг 2

Максимальная амплитуда тока намагничивания, А 1

Частотный диапазон тока намагничивания, Гц от 01.01.01

Ноутбук: Aquarius NS715

1

9

Автоматизированный лабораторный стенд для исследования фотоэлектрических явлений в полупроводниках ФЭ-ПП

Стенд предназначен для выполнения автоматизированных измерений спектральных, люкс-амперных и динамических характеристик полупроводниковых фоторезисторов.

Аппаратная часть состоит из ноутбука, измерительного блока, подключаемого к ноутбуку через порт USB, и оптической системы с исследуемыми образцами источников и приемников излучения.

Технические характеристики измерительного блока:

Количество источников излучения 10

Количество приемников излучения 6

Рабочий диапазон длин волн, нм от 300 до 1000

Диапазон тока источников излучения, мА от 0,03 до 30

Диапазон напряжения приемников излучения, В от 0 до 5

Диапазон тока приемников излучения, мкА от 0,3 до 3000

Диапазон измерения фото-э. д.с., мВ от 1 до 500

Максимальная освещенность, создаваемая

источниками излучения, лк 400

Диапазон измерения длительности переходного

процесса тока приемников излучения, мс от 1 до 200

Длительность цикла измерений, с 1

Электропитание от сети переменного тока:

напряжением, В 220

частотой, Гц 50

Потребляемая мощность, Вт 20

Габаритные размеры, мм 180х260х80

Масса, кг 2

Ноутбук: Aquarius NS715

1

10

Интерактивный демонстрационный комплекс

В состав комплекса входят:

- мультимедиа-проектор ACER S5200

- интерактивная доска SMARTBoard 660 (сенсорное разрешение 4000х4000 точек; поддержка разрешений от 640х480 (VGA) до 1600х1200 (UXGA); размер активной зоны 1320х972 мм; габаритные размеры 1391х1047х130 мм; масса 9,9 кг; комплектуется ПО)

- ноутбук: Acer Aspire5738ZG/Т4400/15,6”HD/3072 Mb/250 Gb/512 Mb/DVD-RW/WiFi/Bт/CAM/W7 HB/

- многофункиональное у-во (принтер, сканер, копир)

1

Спецификации.

II. Компьютеры и сетевое оборудование

№

Описание


Количество

1

Персональный компьютер преподавателя

- моноблок

- touch screen

- вход по отпечатку пальца

- доступ в сеть Wi-Fi

№ модели

Aquarius Cmp AIO A15

Характеристики процессора

Процессор

INTEL ATOM DGHz

Размер кэша 1 уровня

32KB I-CACHE

AND 24KB D-CACHEX2

Размер кэша 2 уровня

512K X 2

Операционная система

Тип

Linux / Window XP /Windows 7

Характеристики дисплея

Размер по диагонали

18.5 “

Совместимость с SDTV

Да

Соотношение сторон

16:9

Разрешение дисплея

1366×768

Шаг пикселей

0.3мм(Гор)×0.3мм(Верт)

Контрастность

1000:1

Яркость

250 cd/m²

Горизонтальный угол обзора

170

Вертикальный угол обзора

160

Время отклика

5мс

Накопители

Жесткий диск

SATA 160G

Другие

DVD-RW

Память

Тип

DDR2 667MHz

Емкость

до 2GB

Характеристики аудио

Динамики

2 канала

Аудио выход

1.5W×2(только для ПК)

Эквалайзер

Нет

Регулятор тембра
(НЧ, ВЧ, баланс)

Да

Дополнительные характеристики

Совместимость флеш-карт

3 IN 1 SD/MMC/MS Carder

Таймер сна

Да

Метка канала

Да

Переименование канала

Да

Коммуникации

Локальная сеть RJ-45

Да

Беспроводная сеть 802.11b/g

Да

Камера

1.3Mega pixel

Порты ввода/вывода

Кардридер

SD/MS/MMC

VGA

Нет

Наушники

Да

Вход питания пост. тока

12V/4A

USB порты

4xUSB2.0

Вход микрофона

Да

Вход радио

опционно

Вход аудио/видео

опционно

Вход HDMI

опционно

DVD ROM

опционно

Другие

Нет

Аксессуары

Блок питания переменного тока

Да

Компакт-диск (WINDOWS XP драйверы)
Руководство

Да

Руководство по быстрому старту

Нет

Руководство пользователя

Да

Гарантийный лист

Да

Аудио/видео кабель

опционно

Другие

Нет

Общая информация

Стандарт безопасности

CE

Напряжение питания

~110-240 В

Потребляемая мощность

<50 ВА

Потребляемая мощность в режиме ожидания

<1 ВА

Цвет корпуса

Белый

Упаковочная информация

Размеры (Ш/В/Г) (мм)

453×387×43.2 мм



1

2

Персональный компьютер студента

- ноутбук

Технические характеристики

Aquarius NS715

Процессор

Intel® Core i3 processor i3-350M 2.26/3M /Celeron® M P4500 (1,86 ГГц, 2 Mб L2)

Чипсет

Mobile Intel® QM57 Express

ОЗУ

1 ГБ DDR3 1066 МГц, до 8 ГБ

Накопитель на жестком диске

250Гб/160 ГБ, 2,5"

Оптический привод

Supermulti DVD+RW

Разрешение экрана

1366х768; 1600x900

Графическая подсистема

Intel® GMA HD

Считыватель карт памяти

поддержка форматов MMC\RSMMC\SD\ mini SD \SDHC \SDXC compatible\MS \MS Pro \MS Duo

Диагональ

15,6"

Вэб камера

Встроенная Вэб камера 2.0 Мп

Беспроводная сеть

802.11 b/g/n, Bluetooth 2.1 + EDR

Сетевой интерфейс

10/100/1000 Мбит

Клавиатура

Полноразмерная, с дополнительными цифровыми клавишами

Аккумулятор

Батарея 6-секционная li-ion

Адаптер

65 Вт

Гарантия

Стандартная 2 Года

Технические характеристики

Докстанция(Тип 1)

Порты и разъёмы

USB

7 портов USB 2.0

Порты вывода видеосигнала

1хVGA порт 1хDVI-D порт

Порты для подключения наушников и микрофона

1 для наушников 1 для микрофона

Сетевой разъём

1хRJ-45

Ком порт

1xRs232

Порт подключения к ноктбуку

1хDocking port

Разъём питания

1xDC-in jack

Технические характеристики

Докстанция(Тип 2)

Дискретный видеоадаптер

Nvidia Quadro FX 880M

Жесткий диск

Возможность установки 2.5 дюймового жесткого диска

Порты и разъёмы

USB

7 портов USB 2.0

Порты вывода видеосигнала

1хVGA порт 2хDVI-D порт 1xHDMI порт

Порты для подключения наушников и микрофона

1 для наушников 1 для микрофона

Сетевой разъём

1хRJ-45

Ком порт

1xRs232

Порт подключения к ноктбуку

1хDocking port

11

3.

Сетевое оборудование – точка доступа Wi-Fi

Тип

Wi-Fi точка доступа (802.11n)

Поддержка VPN pass through

есть

WAN-порт

Ethernet 10/100 Мбит/сек

Маршрутизатор

есть

Коммутатор

4xLAN

Защита информации

WPA, WPA2

Спецификации.

Из за большого объема этот материал размещен на нескольких страницах:
1 2
