6. Гарантийные обязательства.
Изготовитель гарантирует работоспособность изделия в соответствии с заявленными техническими характеристиками в течение 12 месяцев со дня продажи при соблюдении владельцем условий хранения, монтажа и эксплуатации.
Примечание. | Работа аппаратуры гарантируется в условиях нормальной электромагнитной обстановки. |
Гарантия не распространяется на изделие:
-имеющее механические повреждения и следы вскрытия или ремонта владельцем или третьими лицами;
-вышедшее из строя в результате нарушения условий эксплуатации;
-вышедшее из строя в результате воздействия непреодолимых сил (природных явлений, стихийных бедствий, аварий на электросетях и т. п.).
7. Гарантийный талон.
№ п п | Наименование изделия | Кол-во | Сер. номер |
1. | ТВ камера PRO-C1370H | 1 |
Отметка ОТК ________________ (Подпись и дата) | ______________ (Дата продажи) | _________________ (подпись Продавца) | М. П. |
Гарантийный ремонт производится в сервисном центре по адресу:
Санкт-Петербург, Нарвский пр.,.
Тел./Факс: +7(812) .
Настоящим подтверждаю приемку изделия в полном комплекте, пригодного к использованию, а также подтверждаю приемлемость гарантийных условий | __________________ (подпись Покупателя) |
8. Сведения о рекламациях.
Дата | Количество часов работы до возникновения неисправности | Краткое содержание неисправности | Дата направления рекламации и № письма | Меры предпринятые по рекламации |
|
|
цветного изображения
PRO-C1370H
Паспорт
1. Назначение.
Телевизионная (ТВ) камера PRO-C1370H предназначена для визуального наблюдения на экране монитора контролируемых зон в составе охранной телевизионной системы по ГОСТ Р и может входить в состав видеосистемы с любой коммутационной аппаратурой, предназначенной для работы со стандартным видеосигналом в соответствии с ГОСТ 7845-92 (коммутаторы, квадраторы, мультиплексоры, цифровые видео регистраторы и т. п.).
2. Основные технические характеристики.
Наименование параметра | Значение |
Конструктивное исполнение ТВ камеры | Корпусная малогабаритная |
Тип чувствительного элемента | ПЗС матрица 1/3” Sony |
Технология чувствительного элемента | Super HAD II |
Количество эффективных элементов | 752х582 |
Разрешение по горизонтали, ТВЛ, не менее | 550 |
Минимальная освещенность объекта при светосиле объектива 1/F2.0, люкс, не более | 0,1 |
Телевизионный стандарт | PAL / CCIR |
Синхронизация | Внутренняя |
Развертка: | Чересстрочная |
-частота строк, Гц | 15625 |
-частота полей, Гц | 50 |
Отношение «сигнал-шум» при выключенной АРУ (AGC), дБ, не менее | 50 |
Время накопления электронного затвора, с | От 1/50 до 1/ |
Коэффициент гамма коррекции (γ) | 0,45 (от 0,05 до 1,0) |
Размах композитного видеосигнала на нагрузке 75 Ом, В | 1,0 |
Напряжения питания постоянного тока, В | 12±10% |
Ток потребления, мА, не более | 200 |
Диапазон рабочих температур, °С | от минус 10 до плюс 50 |
Температура хранения, °С | от минус 20 до плюс 60 |
Относительная влажность, % , не более | 80 |
Габаритные размеры (длина, ширина, высота), мм, не более | 51х43х43 |
Масса, кг, не более | 0,3 |
3. Комплект поставки.
1. Камера телевизионная PRO-C1370H (объектив в комплект не входит) | - 1шт. |
2. Паспорт | - 1шт. |
3. Упаковка | - 1шт. |
4. Габаритные размеры и подключение.
Внимание! | Подключение и монтаж ТВ камеры производить только при отключенном питании. |

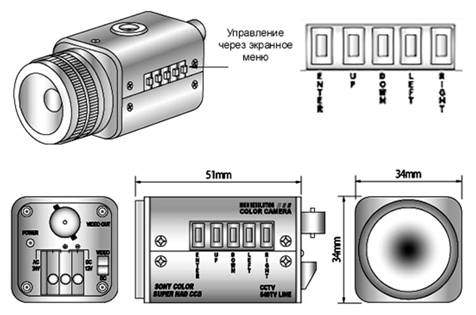

4.1. Внешний вид и установочные размеры камеры приведены на рис.
5. Выбор режима работы ТВ камеры.
5.1. Режимы работы ТВ камеры устанавливаются с помощью экранного меню (OSD), которое выводится на экран контрольного монитора.
Для вызова меню необходимо нажать кнопку «ENTER». Навигация по меню производиться с помощью кнопок навигации «UP»(вверх), «DN» (вниз), «LEFT» (влево - меньше), «RIGHT» (вправо - больше). Выбор и установка режимов камеры производиться с помощью кнопки «ENTER» (вызов меню - выбрать).
5.2. Описание экранного меню приведено в приложении 1.
Приложение 1.
Экранное меню «SETUP» (Установки)
| Пункт Меню | Режимы | Описание | |
1.LENS (Тип объектива) | MANUAL | Установка режима камеры для объектива без АРД | |
DC (Режим АРД типа «Direct Drive») | BRIGHTNESS | Установка яркости изображения (100 значений) | |
RETURN | RET← Возврат в главное меню | ||
2. EXPO-SURE (Режим экспозиции) | SHUTTER (Режим электрон-ного затвора) | AUTO | Установка автомат. Режима выбора экспозиции (доступна регулировка BRIGHTNESS) |
1/50 | Установка максимального значения времени экспозиции, при котором доступен режим накопления «SENS UP» | ||
FLK | Установка экспозиции 1/120 сек для подавления эффектов, связанных с мерцанием источника освещения | ||
1/250, 1/500, 1/2000, 1/5000, 1/10 000, 1/100 000 | Установка фиксированных значений времени экспозиции в долях секунды | ||
х256, х128, х64, х32, х16, х8, х4, х2 | Установка фиксированных значений времени накопления кратных 1/50 сек | ||
BRIGHT-NESS | Установка яркости изображения в режиме автоматического выбора времени экспозиции (электронного затвора) (100 значений) | ||
AGC (Режим автомат. Регулировки усиления АРУ) | OFF | Отключение дополнительного каскада АРУ | |
LOW (низкая) MIDDLE (сред.) HIGH (высокая) | Установка глубины АРУ, при которой доступен режим накопления «SENS UP» | ||
SENS-UP (Режим увеличения чувствительности путем временного накопления) | OFF | Отключение режима накопления | |
AUTO | SENS-UP | Включение автоматического режима выбора кратности накопления и установка максимального значения (ограничения) кратности накопления из ряда: х2, х4, х8, х16, х32, х64, х128, х256 | |
RET URN | RET← Возврат в главное меню | ||
BLC (Режим компен-сация встречной засветки) | OFF | Отключение режима компенсация встречной засветки | |
BLC (Обычный режим компенсация встречной засветки с приоритетом заданной зоны) | GAIN (Установка усиления) | LOW – низкое MIDDLE – среднее HIGH – высокое | |
DEFAULT | ←Установка размера и положения приоритетной зоны в заводские значения | ||
LEFT/RIGHT | Установка положения зоны по горизонтали | ||
Продолжение приложения 1.
Пункт Меню | Режимы | Описание | ||
2. EXPO-SURE (Режим экспозиции) | BLC (Режим компен-сация встречной засветки) | BLC (Обычный режим компенсация встречной засветки) | WIDTH | Установка ширины зоны |
TOP/BOTTOM | Установка положения зоны по вертикали | |||
HEIGHT | Установка высоты зоны | |||
RETURN | RET← Возврат в меню | |||
HSBLC (Специальный режим компенсация встречной засветки с затемнением пересвеченных участков изображения в заданной зоне) | LEVEL | Установка порога срабатывания режима | ||
DEFAULT | Установка размера и положения приоритетной зоны в заводские значения | |||
LEFT/RIGHT | Установка положения зоны по горизонтали | |||
WIDTH | Установка ширины зоны | |||
TOP/BOTTOM | Установка положения зоны по вертикали | |||
HEIGHT | Установка высоты зоны | |||
RETURN | RET← Возврат в меню | |||
D-WDR (Режим расши-ренного динами-ческого диапазона) | OFF | Отключение режима компенсация встречной засветки | ||
INDOOR | Установка режима расширенного динамического диапазона камеры при ее работе в условиях искусственного освещения | |||
OUTDOOR | Установка режима расширенного динамического диапазона камеры при ее работе в условиях естественного освещения | |||
RETURN | RET← Возврат в главное меню | |||
3. WHITE BAL (Режим баланса белого) | AWB | Автоматический по цветовой температуре | ||
ATW | Автоматический (Auto tracking white balance) | |||
AWC>SET | ← Установка баланса белого по белому полю при его наблюдении | |||
MANUAL | BLUE | Установка уровня синего (100 значений) | ||
RED | Установка уровня красного (100 значений) | |||
RETURN | RET← Возврат в меню | |||
4. DAY NIGHT (Режим «День- Ночь») | AUTO (Режим автомати-ческого переклюю-чения) | DELAY (Задержка переключения) | Установка времени задержки переключения режимов цветного («День») и черно-белого изображения («Ночь») от 0 до 63 сек. По умолчанию – 5 сек | |
S-LEVEL | Установка порога переключения из режима «День» в «Ночь» (100 значений, по умолчанию – 50) Примечания. 1. Порог переключения из режима «День» в «Ночь» должен быть выше порога переключения из режима «Ночь» в «День». | |||
E-LEVEL | Установка порога переключения из режима «Ночь» в «День» (100 значений, по умолчанию – 25) | |||
RETURN | RET← Возврат в меню | |||
Продолжение приложения 1.
Пункт Меню | Режимы | Описание | |
4. DAY NIGHT (Режим «День- Ночь») | COLOR | Выбор режима цветного изображения («День») | |
EXT | Выбор управления режимами внешней командой | ||
B/W (Режим ЧБ изображе-ния) | BURST (Вспышка) | OFF – отключение поднесущей цвета | |
ON – включение поднесущей цвета | |||
RETURN | RET← Возврат в меню | ||
5. 3DNR (Режим шумопо-давления) | OFF | Отключение режима шумоподавления | |
ON> | LEVEL (Уровень) | Включение режима шумоподавления и установка его уровня | |
RETURN | RET← Возврат в меню | ||
6. SPECIAL (Специальные функции) | CAM TITLE (Имя камеры) | OFF | Отключение отображения имени камеры |
ON> | Включение режима отображения имени камеры, его редактирование и установка позиции на экране | ||
D-EFFECT (Режимы двумерной обработки изображе-ния) | FREEZE (Заморозка) | OFF – отключение режима «Заморозка» | |
ON – включение режима «Заморозка» | |||
MIRROR (Эффекты отображения) | OFF – отображение без эффектов | ||
MIRROR – отражение по горизонтали | |||
V-FLIP – отображение по вертикали | |||
ROTATE – поворот на 180 градусов | |||
D-ZOOM (Программное изменение масштаба изображения) | OFF | Отключение масштабирования | |
ON← | D-ZOOM – установка масштаба изображения от 1 до 32 крат | ||
PAN – изменение позиции увеличенного фрагмента по горизонтали | |||
TILT – изменение позиции увеличенного фрагмента по вертикали | |||
RETURN | RET← Возврат в меню | ||
GAMMA (Гамма коррекция) | Установка коэффициента гамма-коррекции от 0,05 до 1,00 с шагом 0,05 (По умолчанию - 0,45) | ||
NEG. IMAGE (Негатив) | OFF | Отключение режима «Негатив» | |
ON | Включение режима «Негатив» | ||
RETURN | RET← Возврат в меню | ||
Отключение | |||
MOTION (Режим детектора движения) | OFF | Отключен | |
ON← (Включение и настройка зон дет. движения) | AREA SELECT | Выбор зоны с 1-ой по 4-ю | |
AREA DISPLAY (Отображение зоны) | OFF– откл. отображения | ||
ON – вкл. отображения |
Продолжение приложения 1.
Пункт Меню | Режимы | Описание | ||
6. SPECIAL (Специальные функции) | MOTION (Режим детектора движения) | ON← (Включение и настройка зон детектора движения) | LEFT/RIGHT (Влево-Вправо) | Установка положения зоны по горизонтали |
WIDTH (Ширина) | Установка ширины зоны | |||
TOP/BOTTOM (Верх-вниз) | Установка положения зоны по вертикали | |||
HEIGHT (Высота) | Установка высоты зоны | |||
SENSITIVITY (Чувствит-ть) | Установка порога чувствительности (40 знач.) | |||
MOTION VIEW (Отображение движения) | OFF – отключение шлейфа | |||
ON – вкл. режима отобра-жения движения (шлейфа) | ||||
RETURN | RET← Возврат в меню | |||
PRIVACY (Режим запретных зон) | OFF | Отключен | ||
ON← (Включение и настройка запретных зон) | AREA SELECT | Выбор зоны с 1-ой по 8-ую | ||
AREA DISPLAY (Отображение зоны) | OFF– отключение отображения | |||
ON – вкл. отображения | ||||
LEFT/RIGHT (Влево-Вправо) | Установка положения зоны по горизонтали | |||
WIDTH (Ширина) | Установка ширины зоны | |||
TOP/BOTTOM (Верх-вниз) | Установка положения зоны по вертикали | |||
HEIGHT (Высота) | Установка высоты зоны | |||
COLOR (Цвет выделения) | Установка цвета запрещенной зоны (16 вариантов) | |||
RETURN | RET← Возврат в меню | |||
RETURN | RET← Возврат в главное меню | |||
7. ADJUST (Настройка изображения) | SHARPNESS (Четкость) | Установка четкости (32 значения) | ||
BLUE (Синий) | Установка усиления синего канала (100 зн.) | |||
RED (Красный) | Установка усиления красного канала (100 зн.) | |||
RETURN | RET← Возврат в меню | |||
8. RESET (Сброс) | FACTORY RESET← (Заводские настройки) | Сохранение установок и выход из меню «FUNCTION» в меню «SETUP» | ||
RETURN | RET← Возврат в главное меню | |||
9. EXIT ← | Выход из меню |
