МВФ - 2М Модуль выбора фазы питания.
Предназначен :
- для переключения однофазного потребителя на фазу питания оптимальную по уровню напряжения при колебаниях или полных провалах питающего напряжения «рабочёй» фазы.
- для питания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического однофазного оборудования с непрерывным циклом работы.
Использование :
Модуль используется как блок контроля трехфазной сети и управляет тремя контакторами с запаралеленным выходом. Проходная мощность построенной таким образом системы переключения определяется мощностью магнитных контакторов.

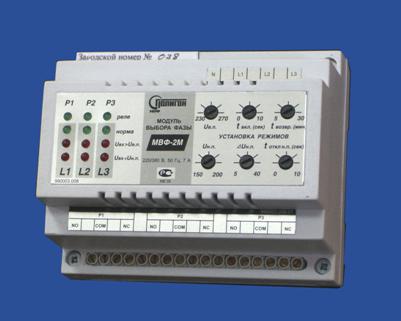

Конструкция :
|
Технические характеристики
Номинальное напряжение | В, Гц | 220/380; 50 | |
Коммутируемый ток контакта внутреннего реле (АС1 250 В) | max | А | 7 |
Габаритные размеры блока | мм | 117 Х 90 Х 65 | |
Масса, не более | кг | 0.4 | |
Регулируемые настройки | |||
Верхний порог отключения реле «Uв. п.» | min | В | 230 |
max | В | 270 | |
Гистерезис верхнего порога (нерегулируемый) | В | 5 | |
Нижний порог срабатывания реле «Uн. п.» | min | В | 150 |
max | В | 200 | |
Временная задержка возврата на восстановившуюся фазу «t возвр. (мин)» | min | мин | 5 |
max | мин | 30 | |
Временная задержка включения реле при переключении на фазу с номинальным напряжением «t вкл. (сек)» | min | сек | 0 |
max | сек | 10 | |
Временная задержка откл. выбранной фазы при срабатывании по нижнему порогу «t откл н. п.(cек)» | min | сек | 0 |
max | сек | 10 | |
Гистерезис нижнего порога«DUн. п» | min | В | 5 |
max | В | 40 |
 |
 |
Примечание 1: при установке модуля на «слабую» сеть ( при включении нагрузки наблюдается сильное падение напряжения ) и неверных настройках возможно зацикливание при переключении.
Например: - «Uв. п.» =250 В, «Uн. п.» =160 В, «DUн. п» =15 В, «t возвр.» =5 мин, «t откл.» =2 сек, «t вкл.» = 1 сек. Напряжение на первой фазе, с которой питается нагрузка, падает ниже 160В, МВФ ( согласно установленному нижнему порогу 160В ) переключается на соседнюю фазу. При этом, так как нагрузка на первой фазе снята, напряжение поднимается, предположим, на 20В и составит 180В. Поскольку гистерезис нижнего порога отключения настроен на 15В, произойдет обратное включение на первую фазу и при подключении нагрузки напряжение снова упадет за пределы 160В и т. д. Для избежания данного цикла необходимо гистерезис нижнего порога настроить на 25В.
Таким образом для обеспечения корректной работы системы переключения на основе МВФ следует внимательно отнестись к настройке и для определения гистерезиса нижнего порога отключения произвести замер падения напряжения при включении нагрузки. Величина гистерезиса должна быть на 3 – 5В больше напряжения просадки сети.
| |
|
