ОПЫТ И НАПРАВЛЕНИЯ СОВЕРШЕНСТВОВАНИЯ РАСЧЕТОВ БАЛАНСОВ И ЛОКАЛИЗАЦИИ КОММЕРЧЕСКИХ ПОТЕРЬ ЭЛЕКТРОЭНЕРГИИ В ЭЛЕКТРИЧЕСКИХ СЕТЯХ 0,38 кВ

, доктор техн. наук, , инженеры

– Гродненские электрические сети, Республика Беларусь

Развитие технических средств учёта электроэнергии и использования программных средств для расчетов технических потерь в электрических сетях 0,38-10 кВ позволяет подойти к практическому решению одной из основных задач производственно-хозяйственной деятельности электросетевых предприятий – составлению балансов электроэнергии по элементам этих сетей и, в частности, по распределительным линиям (фидерам) 0,38 кВ. Конечная цель такой работы – определение коммерческих потерь в фидерах и активизация работы контролёров по тем фидерам, где эти потери наибольшие.

Для отработки технологии составления баланса и выявления коммерческих потерь электроэнергии по фидерам 0,38 кВ в Гродненских электрических сетях было выбрано ТП Г-403, схема электрических соединений которого изображена на рис. 1. Четыре ВЛ 0,38 кВ данного ТП осуществляют электроснабжение бытовых потребителей на территории коттеджной застройки микрорайона «Зарица».

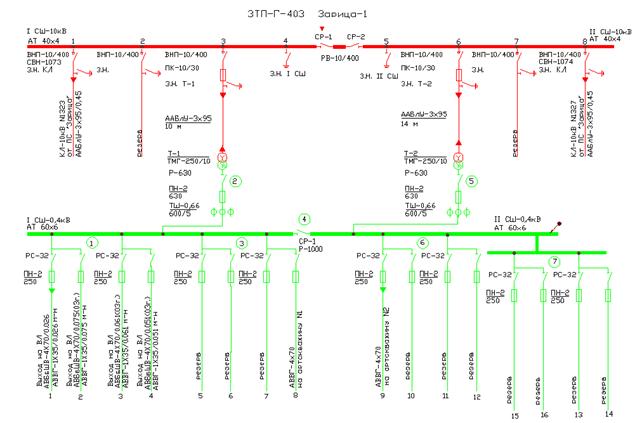

Рисунок 1 Схема электрических соединений ТП Г-403

Баланс и коммерческие потери (ΔWк) определялись путём сопоставления электроэнергии отпущенной в сеть с суммой полезно отпущенной электроэнергии и технических потерь в каждом фидере:

,

где Wос – энергия, отпущенная в электрическую сеть,

Wпо – энергия, полезно отпущенная потребителям (оплаченная потребителями),

ΔWт – технологические потери электроэнергии, равные сумме технических потерь и потерь вызванных погрешностью системы учета электроэнергии.

Балансы рассчитывались на базе информационно-графической системы (ИГС) «Азимут» [1], при использовании которой в процессе подготовки техником РЭС поопорных схем фидеров, автоматически создавались их расчётные модели. Хранение всей исходной информации, необходимой для расчётов, осуществляется в базе данных ИГС.

Цель статьи – рассмотреть порядок формирования каждой из составляющих формулы (1), провести анализ полученных результатов расчета балансов электроэнергии, наметить пути их дальнейшего уточнения и локализации коммерческих потерь.

Учёт электроэнергии отпущенной в сеть

Для учёта энергии отпущенной в электрическую сеть в ТП на головных участках каждого из четырёх фидеров были установлены счётчики электрической энергии “Гран-Электро СС-301”, выпуск которых осуществляет предприятие «ГРАН-СИСТЕМА-С» Республики Беларусь. Счетчики предназначены для измерения активной, реактивной энергии и мощности прямого и обратного направлений в трехфазных трех- и четырехпроводных цепях переменного тока напряжением 3х57,7/100 В и 3х230/400 В, и обеспечивают учет по восьми тарифным зонам в двенадцати тарифных сезонах. Счетчики соответствуют классу точности 0,5S по ГОСТ и 1,0 по ГОСТ при измерении активной энергии прямого и обратного направлений и классу точности 1,0 по ГОСТ при измерении реактивной энергии прямого и обратного направлений.

Счетчик обеспечивает возможность считывания параметров и данных, и программирования (запись) через интерфейс RS-232С (RS-485) и оптический порт. Для подключения счетчика к компьютеру через оптический порт используется считывающая головка оптического интерфейса - адаптер АПС74. Подключение адаптера осуществляется к стандартному порту СОМ1 или СОМ2 ЭВМ.

Из множества параметров и данных, доступных к считыванию со счетчика была выбрана ретроспектива получасовых значений активной и реактивной электроэнергии, пропущенной через головной участок каждого из четырех фидеров. Счётчик “Гран-Электро СС-301” обеспечивает хранение этих значений за последние 60 суток, что позволяет осуществлять снятие данных с периодичностью один раз в месяц. После считывания показаний счётчика, они программным путём формируются в таблицу EXCEL (Таблица 1) с последующей конвертацией в таблицу базы данных ИГС “Азимут” использующей СУБД InterBase. Таким образом, в базу заносятся и там хранятся все суточные графики активной и реактивной нагрузки каждого фидера, измеренные с достаточно большой точностью.

Таблица 1

Объемы учтенной электроэнергии за период C 01.03.05 00:00 по 31.03.05 24:00
Тип прибора:	CC-301-5.1/U
Зав. Номер:	0412A012
Место установки:	ТП Г-403 фид.4
Дата и время снятия показаний:	12.04.05 12:55
Дата	Время	Wa (кВт. ч)	Wp (квар. ч)
01.03.05	00:00 - 00:30	7,584	1,08
01.03.05	00:30 - 01:00	7,232	0,992
01.03.05	01:00 - 01:30	7,264	1,096
…	…	…	…
31.03.05	22:30 - 23:00	9,64	1,384
31.03.05	23:00 - 23:30	9,28	1,344
31.03.05	23:30 - 24:00	7,944	1,232

Кроме графиков активной и реактивной нагрузки со счетчиков можно списать по форме табл. 2 фазные значения токов и напряжений, которые также вносятся в базу данных ИГС.

Таблица 2

Результаты измерений токов и напряжений по фазам фидера 4 от ТП Г-403
Дата и время измерения	Ток, А	Напряжение, кВ
А	В	С	А	В	С
20.01.05 9:45	22,3	28,5	19	0,239	0,229	0,237
20.01.05 10:15	25	22,9	19,9	0,28	0,233	0,233
04.02.05 10:35	19,023	17,6	18,485	0,235	0,234	0,236
04.02.05 11:20	19,311	17,65	19,162	0,237	0,236	0,237
28.03.05 9:15	17,9	25,7	20	0,238	0,235	0,236
28.03.05 10:25	19,5	31,3	22	0,243	0,235	0,233
16.05.05 15:48	10,5	7,5	4,1	0,238	0,233	0,235
16.05.05 16:00	9,1	8,2	4,3	0,24	0,233	0,233
21.06.05 10:15	7,6	9,2	14,3	0,227	0,229	0,229
21.06.05 10:50	18,1	5,1	7,2	0,227	0,226	0,23

Учёт полезно отпущенной электроэнергии

В Гродненской энергосистеме функция сбыта электроэнергии передана районам электрических сетей (РЭС). В своё время силами персонала Гродненских электрических сетей было разработано программное обеспечение для подсистемы АСУ “Сбыт электроэнергии”, которое обеспечивает учёт, контроль и анализ расчётов за потреблённую электроэнергию с бытовыми и промышленными потребителями. Комплекс программ был разработан на базе FoxPro и успешно эксплуатируется в течение последних десяти лет.

Оплата за потреблённую электроэнергию потребителями осуществляется ежемесячно через отделения Сбербанка и отделения связи с указанием в квитанции об оплате величины потреблённой электроэнергии и месяца, за который она потреблена. Ввод информации об оплате в базу данных осуществляется операторами ЭВМ из квитанций. Ключевым реквизитом для идентификации точек учёта в базе данных подсистемы “Сбыт электроэнергии” являются уникальные номера лицевых счетов потребителей. Кроме того, в базе данных в обязательном порядке проставляются номера ВЛ и номера опор, от которых запитаны потребители (Таблица 3). Наличие таких реквизитов позволяет программным путём выбирать суммарную оплаченную электроэнергию по любому фидеру за любой период.

Таблица 3

Список абонентов ТП Г-403 на 01.07.2005
Номер лицевого счёта		Улица	Номер дома (уч.)	ФИДЕР	Номер опоры	Номер счетчика
236- 8/1		Яблоневая	23	1	25
236- 8/2		Яблоневая	23	1	25	44077
236- 12/1		Северная	26	1	35	14498
236- 43/1		Криничная	42а	2	1/3	0436274
236- 43/2		Криничная	42а	2	1/3	053418
2/1		Яблоневая	6	2	3/5	1370964
236- 5/1		Криничная	72	3	5	2297928
2/1		Сосновая	6	3	1/9	1667993
236- 1/1		Ягодная	33	4	19	13905

Основная сложность составления баланса заключается в неравномерном поступлении информации в подсистему «Сбыт электроэнергии» по причине задержки оплаты некоторыми потребителями (иногда на несколько месяцев), в предварительной оплате, в связи с обнаружением фактов хищения электроэнергии потребителем и последующим возмещением и т. п. Месячный баланс получается заведомо неточным, но баланс, выполненный нарастающим итогом, может достаточно чётко указать ситуацию в каждом фидере и выявить наиболее проблемные фидера в отношении коммерческих потерь. Баланс за месяц рассчитывается в середине месяца следующим за расчётным, а затем периодически уточняется путём выборки информации об оплате потребителями каждого фидера. Одновременно автоматически корректируется баланс с его накоплением с начала года.
