** Стальные шпильки следует применять в соответствии с действующими нормативно-техническими документами.

*** 1. Допускается подсоединять к наружным зажимам стальные заземляющие тросы с наконечниками и шины.

2. В универсальной вводной арматуре допускается устанавливать зажим, к которому можно присоединить как заземляющую жилу, так и свинцовую оболочку кабеля (с помощью проволочного перехода).

3. Размеры заземляющих зажимов, предназначенных для токоотвода, должны быть равны размерам контактных токоведущих зажимов; наружные зажимы на ступень больше внутренних.

4. Знаки заземления, устанавливаемые возле зажимов, должны быть рельефными (в основном выпуклыми). Знаки из алюминия не допускаются.

5. Гайки и шайбы контактных наборов взрывозащищенного и рудничного электрооборудования выполняют из латуни и меди в соответствии с ГОСТ 22782.0, разд. 1.

Табл. 1, 2. (Измененная редакция, Изм. № 4).

Таблица 3

Тип	Расположение заземления металлической оболочки кабеля	Вид оболочки изделий
внутреннее	наружное	сварная	литая
ЗШ2П	+	-	+	+
ЗШ2С исп. 1	+	-	+	+
ЗШ2С исп. 2	+	-	+	-
ЗБХ; ЗБ2	-	+	-	-

(Измененная редакция, Изм. № 2).

приложение 2

Рекомендуемое

КОНСТРУКЦИЯ И РАЗМЕРЫ БОБЫШКИ

Размеры в миллиметрах

d	D, не менее	Н	с	Масса, кг	d	D, не менее	Н	с	Масса, кг
М4	9	6	0,5	0,003	М10	21	14	1,6	0,038
12	0,006	28	0,075
М5	11	8	1,0	0,007	М12	24	15	0,052
16	0,015	30	0,104
М6	12	10	0,011	М16	35	20	0,150
20	0,022	40	0,300
М8	17	12	1,6	0,020
25	0,040

1 Материал — сталь марки Ст2 по ГОСТ 380.

2 Неуказанные предельные отклонения размеров: валов — по h14, остальных - по .

приложение 2. (Измененная редакция, Изм. № 2, 3, 4).

ПРИЛОЖЕНИЕ 3

Рекомендуемое

ПРИМЕРЫ УСТАНОВКИ ЗАЖИМОВ

Черт. 1	Черт. 2*	Черт. 3*	Черт. 4
		___________ * Размер D принимать согласно приложению 2.
Черт. 5	Черт. 6	Черт. 7
Черт. 8*	Черт. 9*	Черт. 10

Примечание. Предпочтительным расположением знака заземления является расположение, при котором вершина знака направлена к зажиму (см. черт. 2 настоящего приложения).

______________

* Для рудничного электрооборудования с учетом п. 3.10. Размеры бобышки (черт. 2) — по усмотрению предприятия-изготовителя.

ПРИЛОЖЕНИЕ 3. (Измененная редакция, Изм. № 2, 4).

ПРИЛОЖЕНИЕ 4

Рекомендуемое

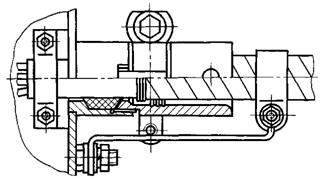

ПРИМЕРЫ ЗАЗЕМЛЕНИЯ БРОНИ И ОБОЛОЧКИ КАБЕЛЯ

Черт. 1

Черт. 2

ПРИЛОЖЕНИЕ 5

Справочное

Таблица 1

МАССА ЗАЖИМОВ ПО ТИПАМ

Длина зажимов L, мм	Диаметр резьбы d, мм	Теоретическая масса зажимов из стали, кг
Зажимы со шпилькой (тип ЗШ)	Зажимы с болтом (тип ЗБ)	Зажим с винтом (тип ЗВ)	Зажимы с винтом, припаянным к подпорке (тип ЗВП)	Зажимы с двумя шпильками и пластинами (тип ЗШ2П)
12,0	М4	—	0,003	0,003	-	-
16,0	М5; М6	—	0,005; 0,011	0,005; 0,011
20,0	М4; М6; М8	0,006	0,013; 0,022	0,013; 0,022
25,0	М4; М5; М8; М10	0,009; 0,010	0,024; 0,036	0,024
26,5	М6	—	—	—	0,025
30,0	М5; М6; М10; М12	0,012; 0,014	0,040; 0,055		—
31,5	М8	—	—		0,037
35,0	М6; М8; М12	0,017; 0,032	0,059		—
40,0	М8; М16	0,034	0,130		0,063
45,0	М8; М10	0,036; 0,068	—		0,066
50,0	М10	0,074	-
55,0	М10; М12	0,080; 0,105
60,0	М12	0,110
65,0	М12	0,115
70,0	М16	0,140

Для определения массы зажимов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

Таблица 2

Максимальный диаметр заземляемого кабеля	Теоретическая масса зажимов из стали, кг
Зажимы с двумя шпильками и скобой (тип ЗШ2С)	Зажим с болтом и хомутом (тип ЗБХ)	Зажимы с двумя болтами (тип ЗБ2)
Исполнение 1	Исполнение 2
14	0,028	0,018	—	—
16	—	—	0,067	0,136
17	—	0,139
18	0,029	0,019	0,068	—
21	—	—	0,069	0,140
24	0,071	0,143
25	0,039	0,021	—	—
27	—	—	0,073	0,143
29	—	0,147
30	0,040	0,022	0,075	—
33	—	—	0,077	0,147
37	0,079	0,150
40	0,049	0,025	—	—
41	—	—	0,081	0,151
43	0,098	0,170
45	0,071	0,038	—	—
49	—	—	0,105	0,175
53	0,087	0,052	—	—
55	—	—	0,110	0,180
60	0,102	0,064	-	-
