СОЕДИНЕНИЯ ТРУБ ИЗ ПКМ

(техническая справка)

Труба из ПКМ имеет простую геометрическую форму цилиндрической оболочки с постоянной толщиной. В ряде случаев, например, в законцовках трубы с целью образования соединительных элементов на наружной поверхности создаются утолщения.

Рис. 1. Пример конструкции муфто-ниппельного соединения с утолщением трубы

В зависимости от конкретных геометрических параметров и условий эксплуатации и монтажа рекомендуется использовать различные виды соединений.

Одним из основных видов соединения является клеевое соединение с гладкой муфтой. Его целесообразно применять для труб диаметром до 150 мм.

Рис. 2. Клеевое соединение с гладкой муфтой

Более высокой надежностью отличается такое же соединение с центрирующей втулкой. За счет втулки увеличивается длина клеевого шва и, следовательно, прочность соединения. Кроме того, наличие втулки позволит избежать натеков клея на внутренней поверхности и уменьшить гидравлическое сопротивление трубопровода.

Рис. 3. Клеевое соединение с муфтой и центрирующей втулкой

Для труб диаметром более 150 мм рекомендуются муфто-ниппельные соединения с телескопическими уплотнениями. Они обеспечивают высокую производительность при монтаже трубопровода. Вариант соединения без стопора (рис. 1). следует применять только при условии, если исключена возможность осевого раскрытия стыка, например, при подземной прокладке труб с периодической жесткой фиксацией элементов конструкции.

В том случае, если существует возможность осевого раскрытия, рекомендуется использовать муфтовое соединение с телескопическими уплотнениями со стопором (соединение типа «Ки-лок»).

Рис. 4 Соединение типа «Ки-лок»

Для высоконагруженных трубопроводов, например, для обсадных труб или систем повышения пластового давления в нефтяной промышленности целесообразно применять резьбоклеевое соединение с центрирующей втулкой.

Рис. 5. Резьбоклеевое соединение с центрирующей втулкой

С целью повышения надежности, а также для обеспечения разъемности, например, для насосно-компрессорных труб (tubing) рекомендуется использовать резьбовое соединение с телескопическими уплотнениями.

Рис. 6. Резьбовое разъемное соединение

В случае необходимости соединения труб из ПКМ со стандартными элементами трубопровода, например, с запорной арматурой используются фланцевые соединения, присоединительные размеры которых соответствуют действующим в стране стандартам. Эти соединения могут быть организованы за счет вклейки в трубу самого фланца (стального или композитного), а также за счет вклейки бурта из ПКМ, сопрягаемого со свободным фланцем. Во фланцевом соединении может также применяться центрирующая втулка.

Рис. 7. Пример соединения со свободным фланцем и центрирующей втулкой

Соединения фасонных частей с трубами производятся аналогично линейным соединениям труб между собой

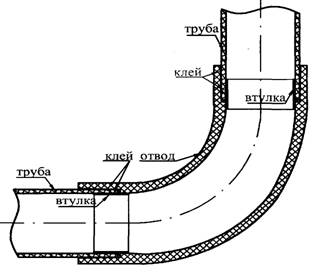

Рис. 8. Клеевое соединение отвода с трубами

В случае необходимости ремонта трубопровода или организации соединения на замыкающем звене его линейного участка могут применяться ремонтные соединения, позволяющие организовать стыковку труб и фитингов непосредственно при выполнении указанных работ.

Перечисленные выше соединения предусмотрены техническими условиями и являются основными. На практике могут применяться также другие типы соединений, конструктивное исполнение которых определяется только рабочей документацией.
