ВЕТРЯНОЙ НАСОС
С помощью моего насоса можно накачать воду с помощью ветровой энергии. Ветровая энергия является альтернативной энергией. Ее запасы в природе не ограничены. Насос является экологически чистым, потому ничем не вредит окружающей среде.

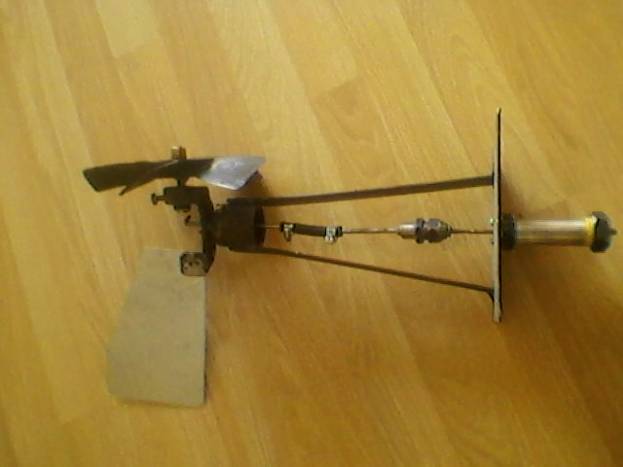

На рисунке ниже изображен сам ветряной насос.
Насос состоит из нескольких частей. Из вертушки, флюгера, каркаса, стержня и поршневого насоса, который и качает воду.
Ниже представлены детали в отдельности.
На рисунке изображена вертушка, красным кругом отмечена деталь, с помощью которой стержень крепится к вертушке. Желтым цветом отмечен подшипник.
Дальше можно видеть каркас. На которой крепятся все остальные детали.

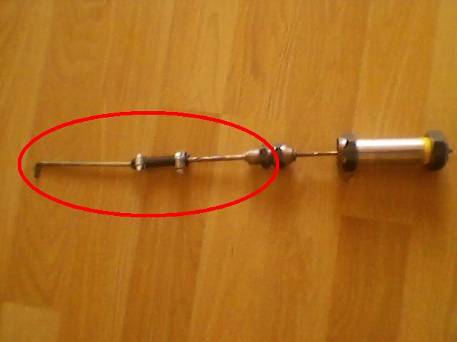

Ниже изображен стержень, который соединяет поршень клапанного насоса с вертушкой.
Красным овалом выделен стержень.
Это соединение вертушки со стержнем.

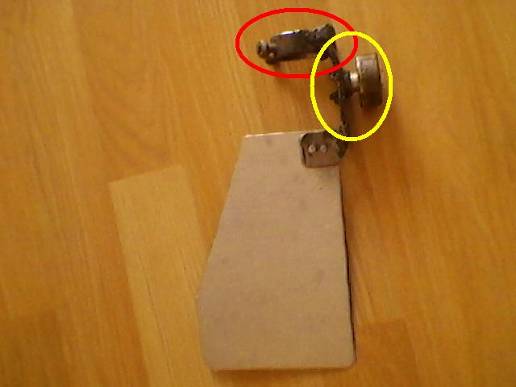

Далее приведен флюгер. Красным цветом отмечена деталь, в которой крепится подшипник вертушки, а желтым цветом отмечена подшипник, благодаря которому флюгер, следовательно, и вертушка могут поворачиваться.
Слева поршневой насос. Справа поршень этого насоса. Красным цветом отмечена гайка, которой клапан прижимается к поршню. Желтым отмечена шайба. Зеленым - клапан. Синим - поршень.

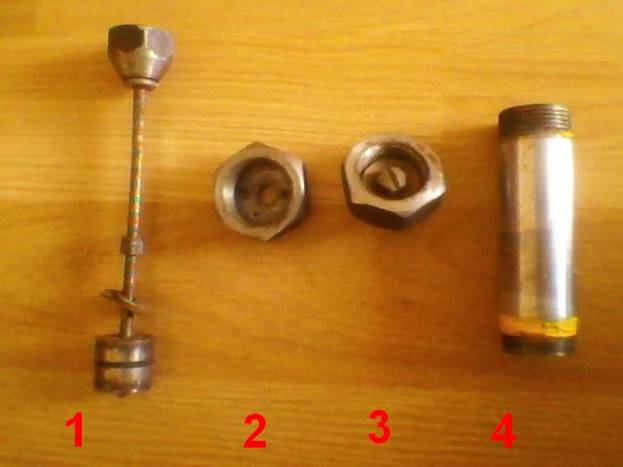

Ниже приведен клапанный насос в разобранном виде. Насос состоит из четырех деталей. 1-поршень, в котором имеются 4 отверстия, через которые поступает вода. 2-деталь, которая крепиться вверху основы насоса (полого цилиндра). Она закрывает конус сверху, а также она прикреплена к основному каркасу ветряного насоса.
3-деталь, в которой имеется клапан. Также эта деталь закрывает конус снизу. 4-полый конус.
Когда начинается крутиться вертушка в движение приходит стержень, который начинает двигать поршень. Когда поршень движется вверх, клапан в детали 3 открывается, и вода заполняет пространство между поршнем и деталью 3, когда поршень движется вниз, клапан в детали 3 закрывается, в детали 4 клапан открывается, и вода заполняет пространство между поршнем и деталью 2. После когда поршень движется снова вверх, вода между поршнем и деталью 2, выходит в отверстие в детали 2.
