Модель Intrepid II Дровяная печка (стр. 4 )

Модель 1990

Описание	Номер Детали	Описание	Номер Детали
Крышка вторичного воздуха	1306762	12. Болт с шестигранной головкой 3/8”- 16x1½”	1201456
Кольцо дымохода	См. Схему на стр. 36	13. Нижняя часть задней стенки топки	1306704
Задняя панель	1308662	15. Задняя часть воздуховода	1308658
Прутик заслонки	1602523	16. Крышка термостата	1306711
Зажим заслонки	1306725	17. Ручка заслонки	5004265
заслонка	1306701	18. Фрикционная пружина	1201846
шиберная коробка	1306702	20. Зажим термостата	1601408
Соединительная часть		21. Крепление цепочки (2)	1201972
Соединительный болт	1201583	22. Цепочка	1201960
Верхняя часть задней стенки топки	1306703	22а. Термостат	5005506
Зажим задней стенки топки	1306724	23. Воздушная заслонка	1306710

CFM имеет право, не предупреждая менять дизайн, материал, спецификации и детали, а так же, прекращать производство некоторых товаров и цветов в любое время.

Дровяная Печка Intrepid II

Модель 1990 (продолжение)

Описание	Номер Детали
24. Стержень для воздушной заслонки	1601551	35. Огнеупорная съемная панель	1602516
25. Зажим	1601396	36. Подставка для дров	1306717
26. Болт с низкой конической головкой #10-24 x 3/8”	1200983	37. Левая вставка	1308651
27. Болт с низкой конической головкой #10-24 x ¼”	1200980	38. Решётка	1308652
28. Вторичный датчик (в сборе)	1601489	39. Правая вставка	1308650
29. Воздушный вторичный соединитель	1601486	40. Зольник	1400951
30. Крестообразный болт	1200896	41. Перед зольника	1306493
31. Регулировочное кольцо	1201986	42. Ручка зольника
32. Воздушная вторичная заслонка	1601490	43. Петля заслонки	1601488
33. Камера с огнеупорной футеровкой	1602527	44. Гриль	1306356
34. Блок катализатора		45. Правая скрутка гриля	1301832

Дровяная Печка Intrepid II

Модель 1990 (продолжение)

Описание	Пожалуйста, запишите следующую информацию для дальнейшего использования. Серийный номер топки____________ Дилер________ Номер телефона_________________ Дата покупки_____________________ Установщик _____________________ Номер телефона_________________ Дата установки__________________   Номер Детали
46. Левая скрутка гриля	1301807

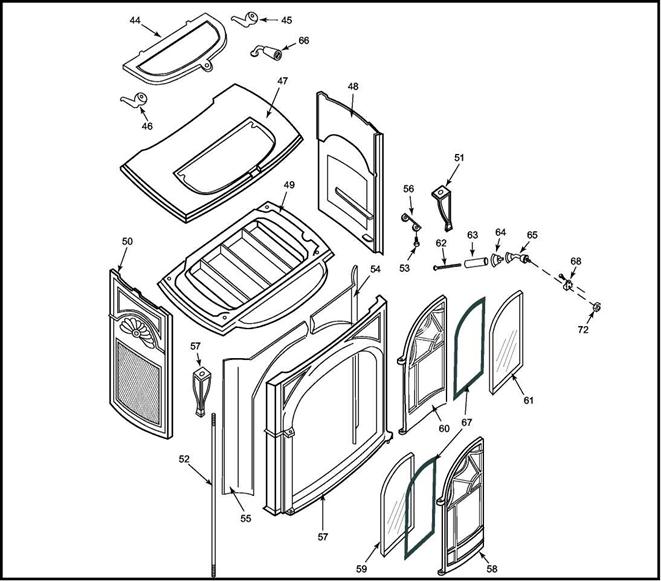

47. Верхняя крышка	См. Схему на стр. 36
48. Правая сторона	См. Схему на стр. 36
49. Низ	См. Схему на стр. 36
50. Левая сторона	См. Схему на стр. 36
51. Нога	См. Схему на стр. 36
52. Стяжная шпилька	1601640
53. Болт шестигранник для ног, 3/8” – 16 x 1”	1201432
54. Правый воздушный ресивер	1308654
55. Левый воздушный ресивер	1308653
56. Крепление ручки	1600600
57. Перед	См. Схему на стр. 36
58. Левая дверца	См. Схему на стр. 36
59. Левое стекло ¹	1401157
60. Правая дверца	ПРИМЕЧАНИЕ: ¹ - Стекла топки между собой не взаимозаменяемы, так как с внешней стороны имеют специальное теплоотражающее покрытие.   См. Схему на стр. 36
61. Правое стекло ¹	1401156
62. Болт рукоятки	1201310
63. Деревянная деталь ручки	1600664
64. Вставка для ручки
65. Ручка передней дверки
66. Ручка гриля в сборе
67. Прокладка для стекла, черная	1203556
68. Защелка в сборе	5004025
69. Нижний зажим стекла
70. Боковой зажим стекла
71. Верхний зажим стекла
72. Гайка	1203290
73. Зольник в сборе	5003522
74. Нижняя защита (не указана на схеме)
75. C-Clip (не указан на схеме)	1204015
76. Винт (не указан на схеме)	1201621

Эмалированные детали печки Intrepid II, Модель 1990
Цвет Эмали	Верх	Низ	Левая Сторона	Правая Сторона	Кольцо Дымохода	Перед	Левая Дверца	Правая Дверца	Ножка
Классический	1308657	1306764	1308656	1308655	1306561	1308647	1308649	1308648	1306333
Светло-коричневый
Бордо	2328657	2326764	2328656	2328655	2326561	2328647	2328649	2328648	2326333
Каштановый
Черный
Травянисто-зеленый	2318657	2316764	2318656	2318655	2316561	2318647	2318649	2318648	2316333
Темно синий	2378657	2376764	2378656	2378655	2376561	2378647	2378649	2378648	2376333
Песочный	1328657	1326764	1328656	1328655	1326561	1328647	1328649	1328648	1326333
Темно коричневый
VT. Классический зеленый

ГАРАНТИЯ Ограниченная Гарантия на 3 Года CFM гарантирует, хорошие качество работы дровяной топки с момента получения топки, в течении трёх лет. Гарантия распространяется на качество работа топки и ее внешние детали. Про гарантию на катализатор, термостат, ручки, стеклянные дверные панели, цемент и прокладку читайте ниже. CFM починит или возместит любую деталь, после изучения проблемы авторизированным дилером компании Vermont Castings. Клиент должен вернуть сломанную деталь или топку, транспортные расхода за счет клиента, авторизированным дилером компании Vermont Castings или оплатит вызов авторизированного дилера компании Vermont Castings на дом, и оплатить все растраты для починки. Авторизированный дилер компании Vermont Castings имеет право решать проводить ли ремонтные работы у клиента на дому или же сдавать в ремонт. Если же при осмотре повреждений выявиться что повреждения произошли по вине производителя, то ремонтные работы будут проведены за счет компании. Любая отремонтированная деталь, либо замененная в период действия гарантии будет обеспечена согласно условиям, прописанным в данной гарантии в течение периода, не превышающего срок действия гарантии либо в течение шести (6) месяцев. Ограниченная Гарантия на 1 Год Следующие детали дровяной топки имеют гарантию на качество работы со дня получения: термостат в полной сборке, ручки, стеклянные дверные панели, цемент и прокладки. Любая из этих деталей признана сломанной или с дефектами будет заменена или починена за счет компании, транспортные расходы за счет клиента. Любая отремонтированная деталь, либо замененная в период действия гарантии будет обеспечена согласно условиям, прописанным в данной гарантии в течение периода, не превышающего срок действия гарантии либо в течение шести (6) месяцев. Ограниченная Гарантия на Катализатор Катализатор имеет шести (6) летнюю гарантию: Если оригинальный или замененный катализатор оказывается бракованным или сокращает работоспособность на 70% (не соответствует утвержденной программе тестирования) в течении 24 месяцев после получения топки, катализатор будет поменять за сет компании. Начиная с 25-72 месяца будет использоваться пропорциональный кредит на замены деталей, на стоимость ремонта и на установку заменяемых деталей во время ремонта. Если топка приобретена после 30 Июня, 1990 года, в течении трех лет замена сломанных или поврежденных деталей по причине тепловой деградации платы катализатора будет совершена за счет компании. Вызов специалиста на дом, растраты за ремонтные работы и транспортные расходы за возврат топки за счет клиента. Пройденное время Кредит на стоимость c момента покупки замены деталей 0-36 месяцев 100% 37-48 месяцев 30% 49-60 месяцев 20% 61-72 месяца 10% Любая замена катализатора будет обеспечена согласно условиям, прописанным в данной гарантии в течение периода, не превышающего срок действия гарантии Для получения нового катализатора по гарантии, покупатели должен предоставить следующую информацию: 1.  Имя, адрес и номер телефона. 2.  Оригинальное подтверждение о дате приобретения. 3.  Дату поломки катализатора. 4.  Краткое описание причины поломки. Владелец обязан вернуть сломанный катализатор.

Исключения и Ограничения 1.  Топка должна быть установлена или обслужена квалифицированным специалистом, желательно сертифицированным по NFI или WETT, по требованиям местного органа власти. Топку необходимо устанавливать и эксплуатировать по требованиям инструкции. При неправильном использовании и эксплуатации гарантия аннулируется. 2.  Эта гарантия трансферабельна, однако, для этого необходимо оригинальное подтверждение о продажи. 3.  Гарантия не распространяется не правильное использование топки, которое включает в себя перенагревание топки, при котором чугунные панели топки становятся красными. Перенагревание топки выявляется позже, чугунные панели искажаются, краска на прокрашенных местах выгорает. При перенагревании эмаль на эмалированных местах покрывается пузырьками, трескается, откалывается и выцветает. CFM не дает гарантии на трескание эмалированного покрытия. Осмотрите Вашу топку на наличие трещин перед началом эксплуатации. 4.  Гарантия аннулируется, при несоблюдении правил эксплуатации, которые прописаны в инструкции владельца, или при замене и ремонте деталей без письменного предупреждения авторизированного представителя от MHSC. Гарантия не распространяется на повреждения, вызванные разжиганием в ней химически обработанных дров, солесодержащих дров или разжиганием любым другим топливом, которое не прописано в инструкции владельца. 5.  Гарантия не покрывает ремонтные работы, проведенные не авторизированным дилером компании Vermont Castings. 6.  Гарантия не покрывает повреждения при транспортировке, но Вы имеете право написать жалобу в адрес транспортной компании. Свяжитесь с официальным дилером компании Vermont Castings, у которого Вы приобрели топку, ни в коем случае не разжигайте топку, это может негативно повлиять на предоставление жалобы транспортной компании. 7.  Жалобы не принимаются, если монтаж топки не соответствует нормам пожарной безопасности или при несоблюдении правил прописанных в инструкции владельца. 8.  Климат прибрежных зон или высокая влажность может привести к коррозии эмалированных поверхностей. В этих условиях, чугунные детали, покрытые эмалью, начинают ржаветь, со временем эмаль начинает отслаиваться. При этих климатических условиях гарантия не покрывает повреждения топки. 9.  CFM имеют право вносить изменения при производстве. КОМПАНИЯ CFM НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ ПОВРЕЖДЕНИЯ. ВСЕ ГАРАНТИИ, ВКЛЮЧАЯ НА КАЧЕСТВО ПРОДУКЦИИ, ИМЕЮТ ОПРЕДЕЛЕННЫЙ СРОК ДЕЙСТВИЯ, ПРОПИСАННЫЙ В ДАННОЙ ГАРАНТИИ. ГАРАНТИЯ ПОКРЫВАЕТ ВСЕ УСТНЫЕ И ПИСЬМЕННЫЕ УСЛОВИЯ. В некоторых штатах запрещены ограничения на случайные повреждения независимо от срока действия гарантии, поэтому на вас данная инструкция может не распространяться. Данная гарантия обеспечивает Вас определенными правами, которые могут варьироваться в зависимости от штата, в котором вы живёте. Как получить техническое обслуживание В случае, если повреждение было обнаружено во время срока действия гарантии, клиент должен обратиться к дилеру компании Vermont Castings или к представителям MHSC, если покупка сопровождалась ниже указанной информацией: 1. Имя, адрес, номер телефона покупателя; 2. Дата покупки; 3. Серийный номер с таблички, находящейся на задней стороне печки; 4. Вид повреждения или дефекта; 5. Любая информация, описывающая причину возникновения повреждения, например, установка, режим работы и так далее; После этого жалоба станет действительной. Представители CFM имеют право делать заключения, а так же требовать личной проверки повреждения.
