Содержание
Комплект поставки…………………………………………………… 2
Замечания………………………………………………………………2
Наименование компонентов…………………………………………3
Установка и эксплуатация ………………………………………3
Использование и уход за наконечниками………………………… 4-5
Калибровка температуры паяльника……………………………… 5
Наконечники……………………………………………………………5
Проверка нагревательного элемента и повреждения проводов…5-6
Спецификации…………………………………………………… 8
Спецификации наконечников……………………………………… 9
Комплект поставки
Пожалуйста, проверяйте наличие содержимого. Комплект поставки паяльной станции CT-936 состоит из следующих пунктов:
Рабочая станция………………………………………………… 1
Паяльник (Модель CT-985)……………………………… 1
Держатель для паяльника(с чистящей губкой)…………………… 1
Руководство пользователя……………………………………………1
 |
Внимание
Для того чтобы предотвратить повреждение устройства следуйте следующим мерам предосторожности: Используйте устройство только по прямому предназначению. Не стучите паяльником по столу для того, чтобы стряхнуть остатки припоя и не подвергайте сильным ударным нагрузкам. Не модифицируйте устройство. Используйте только подлинные запасные части CT. Не мочите устройство и не используйте его, если ваши руки мокрые В процессе пайки возникнет дым, поэтому убедитесь, что помещение хорошо проветривается. Используя это устройство, не совершайте действий, которые могут привести к физическим повреждениям. |
При включенном питании температура наконечника находится в интервале от 200℃ до 480℃. Неправильное обращение может привести к возгоранию, поэтому при эксплуатации следуйте этим указаниям: Не прикасайтесь к металлическим частям около наконечника. Не используйте этот продукт вблизи от легковоспламеняющихся предметов. Перед заменой частей или в ходе подготовки к длительному хранению устройства, выключите питание и убедитесь, что наконечник остыл. |

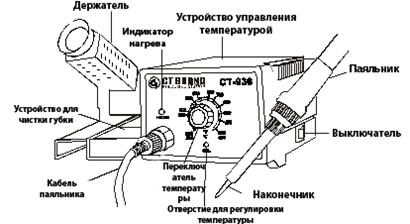

Наименование компонентов
Установка и эксплуатация
1、
Промочите губку, отожмите ее и положите на основание держателя паяльника.
Внимание: Губка находится под давлением и раздувается, если ее намочить. При использовании обязательно надо отжать губку, в противном случае это может привести к порче паяльника.
2、 Подсоединение
a) Вставьте сердцевину паяльника в специальный разъем паяльной станции, зафиксируйте поворотом по часовой стрелке
b) Вставьте паяльник в держатель.
c) Подсоедините кабель питания (220 В) к блоку питания. Убедитесь в том, что он заземлен.
Внимание: отключайте питание при подключении или отключении паяльника, чтобы не повредить печатную плату.
3、 Установка температуры
Установите переключатель температуры в желаемое значение.
4、 Включение питания
Установите переключатель питания в положение «включено», загорится индикатор нагрева. Когда температуры достигнет заданного значения, индикатор загорится ярче, что означает готовность к работе.
Внимание: когда паяльник не находиться в использовании, следует устанавливать его в держатель.
Использование и уход за наконечниками
Калибровка температуры
Слишком высокие температуры могут снизить эффективность пайки и повредить датчик. При наличии такой возможности, пользуйтесь более низкими температурами.
Чистка
Регулярно производите чистку наконечника чистящей губкой, так как оксиды и карбиды могут создать вкрапления в наконечнике. Их появление может привести к появлению дефектов в наконечнике или же уменьшить его теплопроводность. При постоянном пользовании паяльником, обязательно производите очистку от оксидов как минимум раз в неделю. Это поможет защитить наконечник от повреждений.
Проверка и чистка наконечников
Внимание: не используйте напильник для удаления оксидов с наконечника.
a) Установите температуру в 250℃(480℉).
b) Когда температура установиться, прочистите наконечник губкой и проверьте его состояние.
c) На покрываемой припоем части наконечника наблюдается черный окисел, нанесите новый слой припоя и вытрите наконечник чистящей губкой. Повторяйте это до тех пор, пока оксид не будет полностью удален. Покройте новым слоем припоя.
d) Если наконечник деформирован или покрыт ржавчиной, рекомендуется заменить его новым.
Калибровка температуры паяльника
Калибровку температуры необходимо производить при замене паяльника, нагревающего элемента или наконечника следующим образом:
a) Подсоедините паяльник к термометру с контактным щупом.
b) Установите температуру равную 350℃при помощи соответствующего переключателя.
c) Когда температура установиться, отрегулируйте ее, поворачивая винт (винт “CAL”, находящийся на паяльной станции) при помощи отвертки, до тех пор, пока температура не станет равной 350℃. Поворачивайте по часовой стрелке для увеличения температуры, против часовой стрелки – для уменьшения.
Наконечники
Различные типы наконечников имеют различные температурные показатели. Наилучшим образом настройка производиться при использовании контактного термометра. (См. “Калибровка температуры паяльника” на стр. 3)
Помимо метода, описанного выше, регулировать температуру соответствующим переключателем. Пример:
Если вы используете наконечник 936M-T-H и температура равна 400℃ (750℉), то разница температур между ним и наконечником модели 936M-T-B составит 18℉. Таким образом необходимо установить температуру на значение 420℃ (768℉).
Проверка нагревательного элемента и повреждения проводов
Отсоедините кабель и измерьте значение сопротивления разъема:
A. Между контактами 1 и 2 (нагревательные элементы) оно равно, 2.5 – 3.5Ω(при нормальной температуре)
B. Между контактами 4 и 5 (датчик) оно равно, 43—58Ω(при нормальной температуре)
C. Между контактом 3 и наконечником - менее 2Ω(при нормальной температуре)
Внимание: пятый контакт датчик положителен, а 4 – отрицателен.
Если значения сопротивления, приведенные в пунктах “A” и “B”, отличны от описанных, то нагревательный элемент (датчик) или проводa необходимо заменить. Если значение, измеряемое в пункте “C”, выше указанного значения, следует удалить оксидную пленку, используя наждачную бумагу.
 |
 |
Разборка CT-985
 |
1. Поверните шуруп (1) против часовой стрелки и выньте его. Далее уберите крышку наконечника (2), а затем и сам наконечник (3).
2. Поверните патрубок (4) против часовой стрелки и уберите его из паяльника.
3. Выньте нагревательный элемент (6) и кабель (11) из ручки (12) (тяните в направлении наконечника паяльника).
4. Выньте пружину (5) и D-рукав.
a) Поверните шуруп (1) против часовой стрелки, далее снимите крышку наконечника (2), а затем и сам наконечник (3).
b) Поверните патрубок (4) против часовой стрелки и уберите его из паяльника.
c) Выньте нагревательный элемент (6) и кабель (11) из ручки (12) (тяните в направлении наконечника паяльника).
d) Выньте пружину (5) и D-рукав.
Измеряйте сопротивление нагревательного элемента при комнатной температуре.
a) Значение сопротивления нагревательного элемента равно 2.5—3.5ohm.
b) Значение сопротивления датчика равно 43—58 ohm.
Замените нагревательный элемент
в том, случае, если значение
сопротивление ненормально.
Спецификации
Устройство в целом
Название | CT-936 CT-936ESD |
Потребляемая мощность | 60W |
Рабочее напряжение | 220V±10% 50~60Hz |
Паяльная станция
Название |
|
Выходное напряжение | 24 |
Диапазон температур | 200~480℃ |
Погрешность установки температуры | ±10℃от заданной |
Размеры | 112mm×90mm×138mm |
Вес | 1300g |
CT-936 CT-936ESDПаяльник
Название |
|
Потребляемая мощность | 24 /50W |
Сопротивление заземления наконечника | ＜2Ω |
Tip grounding power direction??? | ＜2mv |
Нагревательный элемент | Керамический нагреватель |
Длина провода | 1.2m |
Длина ручки (без провода) | 190mm |
Вес (без провода) | 45g |

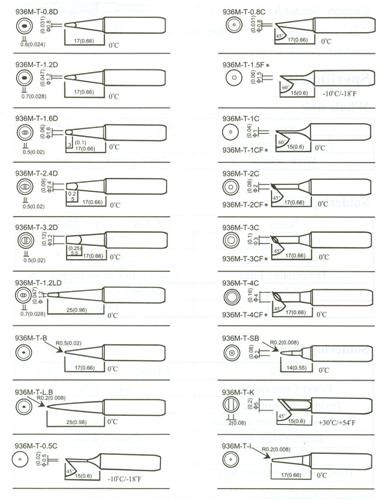

CT-985 CT-985ESDНаконечники/Спецификации наконечников
936T
