SYSTEM 90 NT - Компьютеризированная аналого-цифровая электронная лаборатория

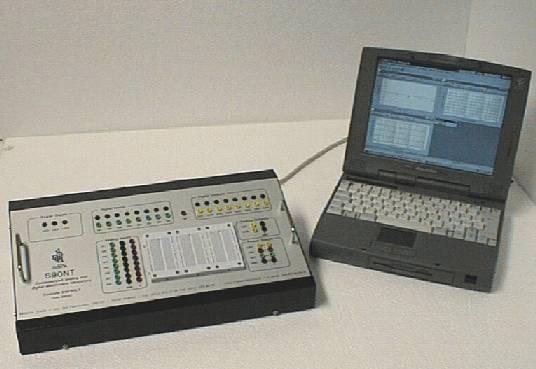

Консоль DSP90LT – код 915140
1. Общая информация
Система System 90 NT является революционной, поскольку с помощью персонального компьютера она управляет электроникой лабораторными испытаниями. С помощью этой системы можно генерировать, получать и анализировать аналоговые и цифровые электрические сигналы на персональном компьютере без использования каких-либо других приборов. Вычислительные мощности, гибкость, объем памяти и низкая стоимость современных ПК обеспечивают значительные преимущества по сравнению с обычными приборами.
Система состоит из консоли DSP90LT или DSP90, пакетов программного обеспечения Software 90, Advanced 90 и CRS или CRSS, а также комплекта модулей прикладных программ. DSP90LT стоит меньше DSP90. Консоль DSP90 , пакеты программного обеспечения и модули прикладных программ описаны отдельно.
Консоль DSP90LT имеет высокотехнологичную плату приема и генерирования сигналов, работающую очень быстро и оснащенную процессором для цифровой обработки сигналов и оперативной памятью. Ее можно подключить к ПК через параллельный порт.
Консоль используется для проведения лабораторных экспериментов, т. к. она имеет заземление и стабилизированный источник электропитания единица, несколько дополнительных схем и макетную плату для монтажа испытательных схем.
Система оснащена подробным руководством пользователя и библиотеками (DLL) для непосредственного программирования системы.
2. Описание
Плата генерирования и приема сигналов
Плата содержит:
· восемь каналов (аналого-цифровых) для приема дифференциальных аналоговых сигналов, которые также можно использовать в режиме односторонней обработки;
· два канала (цифро-аналоговых) для генерирования аналоговых сигналов;
· один внешний вход триггера для приема аналоговых сигналов;
· восемь ТТЛ-совместимых каналов приема цифровых сигналов;
· восемь ТТЛ-совместимых каналов генерирования цифровых сигналов;
· Процессор цифровых сигналов
· Память ОЗУ для приема аналоговых сигналов
· Параллельный интерфейс для ПК
Стабилизированные источники питания
Система обеспечивает следующие стабилизированные источники питания для испытательных схем:
· +5В, макс. 2A
· -12В, макс. 2A
· +12В, макс. 2A
Коробка
Этот контейнер из жесткого металла содержит следующие компоненты:
· верхняя панель из алюминия, нанесённого трафаретной печатью
· различные цветные изоляционные втулки с защитой от коротких замыканий для использования проводов (диаметром 2 мм) в соответствии с каналами приема и генерирования сигналов, источников электропитания, заземления, входов и выходов вспомогательных схем
· 16 светодиодов для цифровых входов и выходов
· макетные платы для монтажа испытательных схем
· 25-контактный разъем для параллельного подключения к ПК
· выключатель электропитания с сигнальной лампой
· ручки из нержавеющей стали
Вспомогательные принадлежности
· 25-контактный параллельный кабель
· комплект проводов различного цвета и длины (диаметром 2 мм)
· запасные плавкие предохранители
3. Технические характеристики
Аналоговые устройства ADSP 2101, процессор 16 МГц
Аналоговые входы
· Число каналов | 8 (дифференциальные) |
· Диапазон | ± 10В |
· Разрешение | 12 бит |
· Макс. частота дискретизации | 800 кГц |
· Чувствительность | 1, 10, 100, 1000 |
· Нелинейность | ± 1 наименьший значащий бит |
· Защита от перенапряжения | ± 15 Vpp |
· Память | 8192 импульсов |
Аналоговые выходы
· Число каналов | 2 |
· Диапазон | ± 10В |
· Разрешение | 12 бит |
· Макс. частота генерирования | 800 кГц |
· Нелинейность | ± 1 наименьший значащий бит |
· Ток на выходе | 250 мА |
Цифровые входы/выходы
· Число входных каналов | 8 (ТТЛ-совместимых) |
· Число выходных каналов | 8 (ТТЛ-совместимых) |
4. Вес и размеры
· Размеры: 350 x 250 x 100 (выс) мм
· Вес: 2 кг
5. Необходимые коммуникации
· Источник электропитания 220/240 В переменного тока - 50/60 Гц
6. Необходимая конфигурация персонального компьютера
· Компьютер IBM или совместимый, не менее 486, с жестким диском, видеокартой VGA или более мощной, мышью, не менее 8 MВ ОЗУ, параллельным портом;
· Принтер;
· Операционная система MS-Windows 95 или более поздняя версия.
