3. КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА серии К-305СЭ-НЭ

3.1. Назначение

КРУ предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением б, 10 кВ с изолированной нейтралью.

3.2. Технические характеристики

Комплектные распределительные устройства серии К-305СЭ-НЭ внутренней установки, в металлической оболочке, с элегазовыми выключателями, с нижним расположением сборных шин, в сейсмостойком исполнении соответствующие требованиям НП-031-01, ОПБ-88/97 (ПНАЭГ-, ГОСТ14693, МЭК60298 и технических условий ТУ.

КРУ изготавливаются и поставляются по индивидуальным заказам в соответствии с техническим заданием проектных организаций для всех видов электрических станций, электроподстанций и систем электроснабжения, включая АЭС и для поставки на экспорт.

В соответствии с ОПБ-88/97 (ПНАЭ Г-01-011) КРУ предназначены для эксплуатации в системах АЭС классов безопасности 2, 3, 4.

КРУ К-305СЭ-НЭ совместимы с КРУ серий К-304СЭ-НЭ, а также могут быть совмещены с КРУ других серий при помощи шкафов перехода.

Технические данные, параметры и характеристики КРУ приведены в Таблице 1.

Таблица 1



Наименование параметра

Значение параметра



1. Номинальное напряжение (линейное), кВ

6; 10



2. Наибольшее рабочее напряжение (линейное), кВ

7,2; 12



3. Номинальный ток главных цепей шкафов, А

2500;3150



4. Номинальный ток сборных шин, А

2500;3150



5. Номинальный ток отключения выключателей, встраиваемых в КРУ, кА

40



б. Ток термической стойкости (кратковременный),* кА

40



7. Номинальный ток электродинамической стойкости главных цепей, кА

102;128



8.Номинальное напряжение вспомогательных цепей постоянного тока. В:

220



9. Уровень изоляции по ГОСТ 1516.1

Нормальная, уровень "6"



10. Вид изоляции

Твердая, воздушная

11. Наличие изоляции токоведущих частей

С неизолированньми шинами

12. Вид линейных высоковольтных присоединений

Шинные - верхние

13. Система сборных шин

С нижнем расположением сборных шин Сборные шины - двойные

14. Типы коммутационных аппаратов встраиваемые в шкафы КРУ

Элегазовые серии LFЗ фирмы "Sсhnеidг Е1есtriс"

15. Вид управления коммутационными аппаратами

Ручное, дистанционное



16. Наличие дверей в отсеке выкатного элемента

Шкафы с дверью;



Продолжение таблицы 1

Наименование параметра

Значение параметра

17. Условия обслуживания**

Двухстороннее

18. Род установки

Для внутренней установки в электропомещениях

19. Вид поставки.

Отдельными шкафами

20 Масса шкафа КРУ (в зависимости от исполнения),кг.

Примечание - * Время протекания тока термической стойкости для главных цепей 3 с, для заземляющих ножей - 1 с.

** Минимальное расстояние от стены помещения до шкафов КРУ с номинальным током от 630 А и выше - 950 мм. Минимальное расстояние между шкафами. установленными в два ряда-1600 мм.

3.3. Конструктивно-технические особенности

НЕ нашли? Не то? Что вы ищете?

КРУ представляют собой набор отдельных шкафов с размещением сборных шин в нижней части шкафов, с коммутационными аппаратами, приборами измерения, устройствами управления и сигнализации, устройствами защиты отсеков шкафов КРУ от разрушения открытой электрической дугой. Дуговая защита отсеков шкафа КРУ может быть клапанного типа или выполнена на фототиристорах.

Шкаф КРУ представляет собой жесткую металлическую сборно-сварную конструкцию, в которую встроены аппараты и приборы совместно с их несущими соединениями, токоведущие части, защитные шторки, заземляющие и электрические контакты главной цепи.

Степень защиты оболочек шкафов КРУ соответствует 1Р40 при закрытых дверях, крышках, листах (в составе секции КРУ) по ГОСТ 14254.

При открытых дверях релейных шкафов и при контрольном (разобщенном) положении выкатного элемента степень защиты 1РОО.

Климатическое исполнение шкафов КРУ «У» и ("Т"), категория размещения «З», по ГОСТ 15150.

Значение температуры окружающего воздуха: плюс 40°С (50°С); минус 25°С (10°С).

- верхнее значение 80 % при плюс 25 С (98 % при плюс 35 С). КРУ предназначены для работы на высоте не более 1000м над уровнем моря. Тип атмосферы II и III по ГОСТ 15150, окружающая среда не взрывоопасная, не одержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Шкафы КРУ К-305СЭ НЭ соответствуют группе условий эксплуатации М-39 и имеют стойкость к сейсмическим воздействиям интенсивностью до 9 баллов по шкале М8К-64 при установке на высоте до 30 м над нулевой отметкой по ГОСТ 17516.1.

Шкафы КРУ, поставляемые для систем АЭС, помехоустойчивы и сами не являются источником помех. Степень жескости на устойчивость к помехам III, критерий качества функционирования на помехоустойчивость - А в соответствии с ГОСТ Р 50746.

Шкафы КРУ выполняются по типовым схемам главных цепей.

Схемы вторичных соединений шкафов КРУ выполняются в соответствии с заданиями проектных организаций, согласованными с предприятием-изготовителем. Для КРУ К-304 СЭ-НЭ могут применяться следующие устройства релейной защиты и автоматики (РЗиА):

- электромеханическая аппаратура;

- комплектные микропроцессорные устройства типа 8РАС; БМРЗ; 8РАМ и др. Габаритные и установочные размеры шкафов приведены в приложении 1. Корпус шкафа допускает непосредственную приварку его к металлическим заземленным конструкциям.

Срок эксплуатации КРУ 30 лет (при условии замены комплектующих изделий, срок службы которых менее 30 лет).

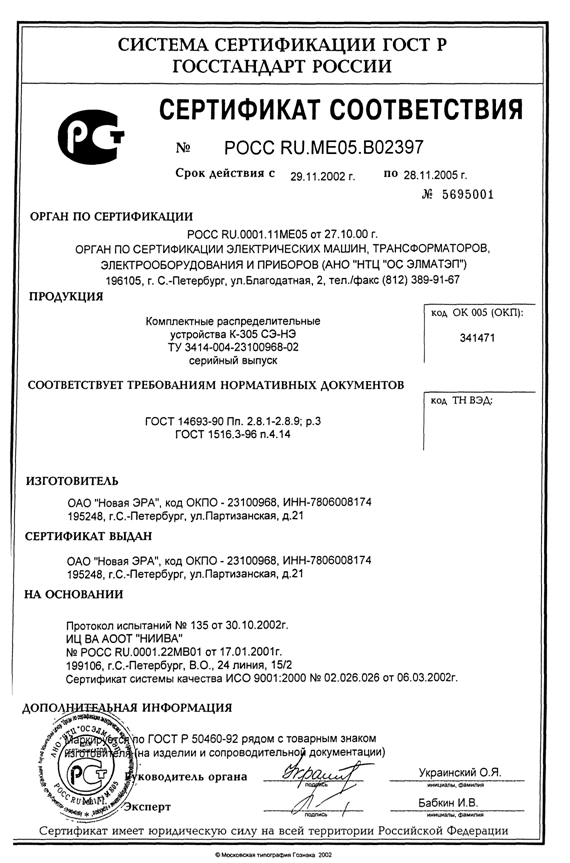

3.4. Сертификаты
