5. Построение систем ЧПУ по типу открытого языкового процессора.
Открытость систем ЧПУ типа PCNC должна быть передана в руки конечных пользователей. Одним из вариантов решения проблемы является построение модулей системы ЧПУ по типу открытых языковых процессоров; что предопределяет регулярную архитектуру и конфигурируемую систему команд. Ряд проблем разработки открытых систем PCNC может быть решен с помощью системных возможностей Windows NT.
Под открытым языковым процессором будем понимать модуль, у которого часть API-функций вынесена во входной язык или в файл конфигурации модуля, что позволяет использовать функциональные возможности ядра системы ЧПУ, не прибегая к прямому программированию.

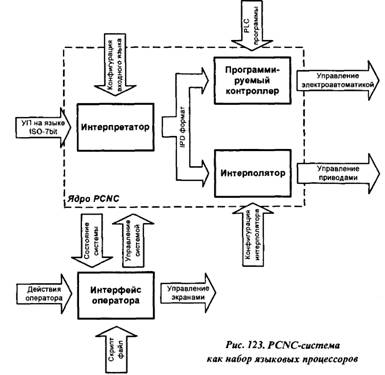

На вход интерпретатора поступают управляющие программы; настройка на конкретную версию языка IS0-7bit осуществляется с помощью конфигурационного файла. Выходом интерпретатора служит IPD-файл, содержащий команды интерполятору и программируемому контроллеру. Интерполятор обрабатывает свои IPD-команды и рассчитывает приращения приводов. Программируемый контроллер обрабатывает свои IPD-команды в соответствии с программами циклов и управляет электроавтоматикой. Экран показывает расположение управляющих элементов, размеры, шрифты, цвета. Язык выдачи сообщения и машина состояния заданы файлами описания (скриптфайлами, script). Интерфейс оператора интерпретирует скрипт-файлы со стояния системы в соответствии с действиями оператора с целью отображения экранов и управления системой PCNC.
24. Гибкие производственные системы. Класификация ГПС.
ГПС – это совокупность в разных сочетаниях обородования с ЧПУ, роботизированных технологических комплексов, гибких производственных модулей, отдельных единиц технологического оборудования и систем обеспечения их функционирования в автоматическом режиме в течении заданного интервала времени, обладающая свойством автоматизированной переналадки при производстве изделий произвольной номенклатуры в установленных пределах значений их характеристик.
По организационным признакам ГПС делятся на:
- гибкие автоматизированные линии ГАЛ
- гибкие автоматизированные участки ГАУ
- гибкие автоматизированные цехи ГАЦ
ГАЛ – это ГПС в которой технологическое оборудование расположено в принятой последовательности технологических операций.
ГАУ – это ГПС функционирующая по технолог. маршруту в котором предусмотрена возможность изменения последовательности использования технологического оборудования.
ГАЦ – это ГПС представляет, собой в различных сочетаниях совокупность гибких автоматизированных линий (ГАЛ), роботизированных технологических линий, ГАУ, роботизированных технологических участков для изготовления изделий заданной номенклатуры.
