Лифт для монитора
Модель KMP A-X-17
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

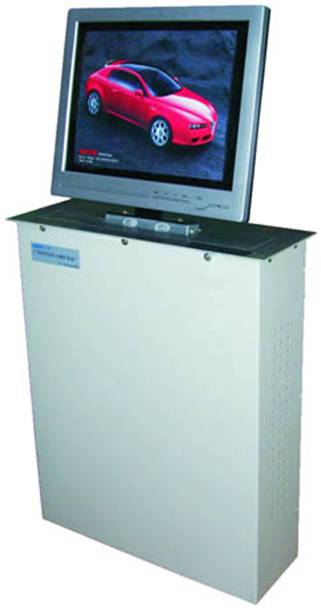

Лифт для монитора KMP A-X 17”
1. Особенности:
- Полностью моторизированный механизм; Высокая надежность и современный дизайн; Подходит для мониторов 17” или меньше; Полностью автоматическая верхняя крышка с системой защиты от зажима;
Регулируемый угол наклона; Пульт ДУ Питание для монитора 220 В. Кабель VGA Гарантийный срок -1 год. Дополнительные опции
- USB Разъем RS 232 Аудио провод
2. Размеры лифта:
Верхняя панель: 150/480/3 мм
Размер отверстия в столешнице: 460/140
3. Размеры монитора:
3.1. Размер экрана:
Данная модель предназначена для использования с мониторами, размер которых не превышает 400X70X350мм (17”);
Для мониторов большего размера возможно изготовление подъемного лифта под заказ, согласно размеров монитора.
3.2. Питание для монитора: 220V, 50HZ
4. Условия использования:
Данный механизм предназначен для использования в конференц-залах или комнатах для переговоров.
5. Монтаж:
Перед началом установки подключите питание и проверьте работоспособность механизма. Вырежьте отверстие в столешнице. (Чертеж отверстия в столешнице) Вставьте лифт в вырезанное отверстие, удостоверьтесь, что верхняя часть лифта выставлена по уровню; Подключите питание; Нажмите кнопку вверх (1) После того как лифт полностью поднимется, закрепите монтажное крепление для монитора и сам монитор. 6. Инструкция по пользованию:
6.1. Кнопки управления (на верхней крышке):
1 и 2- управление ходом лифта 1- ход вверх, 2-ход вниз
3- остановка хода
4, 5- кнопки регулировки угла наклона монитора
6- Остановка регулировки угла наклона монитора
Картинка 1
6.2. Варианты управления:
6.2.1. При помощи панели управления на крышке лифта (Картинка 1)
6.2.2. При помощи пульта дистанционного управления. Возможно управление несколькими лифтами с одного пульта управления. Подробности смотрите в пункте 9.
7. Комплект поставки:
7.1. Лифт для монитора - 1шт.
7.2. Крепление для монитора - 1 шт.
7.3. Пульт управления - 1шт.
8. Программирование пульта управления:
8.1. Кнопки управления на верхней панели:
§ Поднимите монитор в верхнее положение.
§ Нажмите одновременно клавиши вверх (1) и стоп (3) индикатор начнет мигать. Отпустите клавиши.
8.2. Пульт дистанционного управления:
- При помощи карандаша или маленькой отвертки нажмите кнопку с обратной стороны пульта. Как только индикатор на лифте прекратит мигать пульт запрограммирован.
Для программирования работы нескольких лифтов с одним пультом управления повторите пункты 8.1. и 8.2 на каждом лифте.
8.3. Удаление запрограммированного кода:
Кнопки управления на верхней панели:
§ Поднимите монитор в верхнее положение.
§ Нажмите одновременно клавиши вверх (1) и стоп (3) индикатор начнет мигать. Отпустите клавиши.
§ Повторно нажмите клавиши вверх (1) и стоп (3) индикатор начнет мигать. Отпустите клавиши, как только индикатор перестанет мигать, код будет стерт.
9. Управление RS-232 (дополнительная опция):
Настройки RS-232- COM port: 2400, N, 8, 1. means: 2400 baud, parity none, 8 data bits, one stop bit. A data string has to send out more than 4 times continually.
Коды управления | Объяснение |
An | Код логина：n=0~f，1~f are the designated group numbers，n=0 means complete control |
Cn | Код остановки：n=0~f，1~f means the designated group numbers，n=0 means complete control |
Dn | Код подъема：n=0~f，1~f means the designated group numbers，n=0 means complete control |
En | Код опускания：n=0~f，1~f means the designated group numbers，n=0 means complete control |
