КРУ, Комплектное распределительное устройство серии КВ-02-10 (КРУ-2-10)

КРУ, Комплектное распределительное устройство серии КВ-02-10 (КРУ-2-10).

КРУ, Комплектные распределительные устройства предназначены для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью.

Изделие сертифицировано и имеет сертификаты соответствия и на безопасность.

КРУ, Комплектное распределительное устройство КВ-02-10 (КРУ-2-10) предназначено для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной нейтралью или заземленной через дугогасящий реактор.

Схемы главных цепей КРУ, комплектных распределительных устройств соответствуют схемам главных цепей по ТУ .

Основные параметры шкафов КРУ КВ-02-10

№	Наименование параметра	Значение
1.	Номинальное напряжение, кВ	6; 10
2.	Наибольшее рабочее напряжение, кВ	7,2; 12
3.	Номинальный ток главных цепей шкафов с вакуумным выключателем, А	630; 1000; 1600; 2000; 3150
4.	Номинальный ток сборных шин, А	1000; 1600; 2000; 3150
5.	Номинальные токи отключения выключателей: для элегазовых, кА все кроме элегазовых, кА	40 20; 31,5
6.	Ток термической стойкости для промежутка времени 1с, кА	34,5 54,5
7.	Ток термической стойкости для промежутка времени 3с, кА	20; 31,5
8.	Номинальный ток электродинамической стойкости главных цепей шкафа, кА	51; 81
9.	Номинальная мощность трансформаторов СН, кВА	До 40
10.	Величина тока холостого хода, отключаемая разъединяющими контактами выдвижных элементов, А	0,4 (10кВ); 0,6 (6кВ)

Шкафы серии КВ-02-10 (КРУ-2-10) включают в себя перечисленную ниже номенклатуру исполнения в зависимости от установленной в них аппаратуры главных цепей и токопроводов.

КВЭ	комплектный шкаф с выключателем со встроенным электромагнитным приводом ВМПЭ-10 или ВМП-10 с приводом ПЭ-11.
КВП	комплектный шкаф с масляным выключателем ВМПП-10 или ВМП-10 с приводом ППМ, ППО, ПП-67
КРВП	комплектный шкаф с разрядниками;
КРД	комплектный шкаф с разъединителями
КА	комплектный шкаф комбинированный, например: с раз­рядни­ками и конденсаторами, с разрядниками и трансформаторами напряжения и т. д.;
КТН	комплектный шкаф с трансформаторами напряжения НАМИ– 10; НОМ–6 (10); НОЛ–08; ЗНОЛ-06;
КСБ	комплектный шкаф с кабельными сборками и кабельными перемычками
КШП	комплектный шкаф с шинными выводами и шинными перемычками
КСТ	комплектный шкаф с силовым трансформатором
КПК	комплектный шкаф с силовыми предохранителями
КВВ	комплектный шкаф с вакуумным выключателем BB/TEL-10; ВБЭС-10; ВБМ-10; ВВТЭ-М-10; ВБП-10; VD-4; LF; Эволис (Шнайдер Электрик); 3АН (Сименс);

Токопроводы в КРУ КВ-02-10

Ш – токопроводы, соединяющие противостоящие секции КРУ при их двухрядном расположении, а также для прохода в местах строительных колонн (900 мм длины).

Примечания:

1.  Шкафы кабельных сборок, шинных перемычек, с конденсаторами и разрядниками и другие могут быть выполнены без выдвижного элемента.

2.  Степень защиты соответствует состоянию КРУ при закрытых дверях шкафов и релейных отсеков. При открытых дверях их степень защиты IP00 по ГОСТ 14254.

3.  В шкафах КПК устанавливаются силовые предохранители с плавкой вставкой на ток не более 32А.

Признаки классификации исполнений шкафов КРУ КВ-02-10

№	Признак классификации	Подразделение исполнений шкафов КРУ  по данному признаку классификации
1.	Уровень изоляции по ГОСТ 1516.1	Нормальная изоляция
2.	Система сборных шин	КРУ с одной системой сборных шин
3.	Способ разделения фаз	КРУ с неразделёнными фазами
4.	Наличие выдвижных элементов в шкафах	С выдвижными элементами
5.	Вид линейных высоковольтных подсоединений	а) кабельные б) шинные
6.	Наличие изоляций токоведущих частей	С неизолированными шинами
7.	Степень защиты по ГОСТ 14254	IP20

Условия эксплуатации КРУ КВ-02-10

Номинальные значения климатических факторов – У3 по ГОСТ 15150 и ГОСТ 15543.1

При этом:

·  высота над уровнем моря не более 1000м;

·  по диапазонам температур окружающего воздуха:

o  от –5°С до +40°С – для шкафов без установки подогревателей;

o  от –25°С до 40°С – для шкафов с установкой подогревателей в релейном шкафу.

·  Окружающая среда невзрывоопасная, не содержащая газов, испарений, химических отложений, токопроводящей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.

·  При температуре свыше +35°С номинальные токи 1600А и 3150А снижаются на 5%

Классификация исполнения шкафов КРУ КВ-02-10

Система сборных шин	Одинарная с неразделенными фазами
Уровень изоляции по ГОСТ 15156.1	Нормальная изоляция
Наличие выкатных элементов	С выкатными элементами
Без выкатных элементов
Исполнение шинных вспомогательных вводов	Кабельные
Шинные
Условие обслуживания	С двусторонним обслуживанием
Наличие изоляции токоведущих частей	С неизолированными шинами
С частично изолированными шинами
С полностью изолированными шинами
Степень защиты	По ГОСТ 14254
Номинальное напряжение вспомогательных цепей	Постоянного тока 110 и 220 В
Переменного 220 В
Максимальное количество кабелей	До 1600А – 4, до 3150А - 10
Наибольшее сечение высоковольтных кабелей	3х240
Схемы вспомогательных цепей устройств релейной защиты и автоматики с применением	электромеханической аппаратуры
микропроцессорных устройств типа Sepam, Micom, SPAC, ТЭМП, Сириус, Орион, БМРЗ

Пример записи условного обозначения продукции: КВУ3 ТУ

Технические условия КРУ КВ-02-10

Настоящие технические условия ТУ распространяются на устройства комплектные распределительные с выкатным элементом, предназначенные для распределения напряжения 6, 10 кВ переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью.

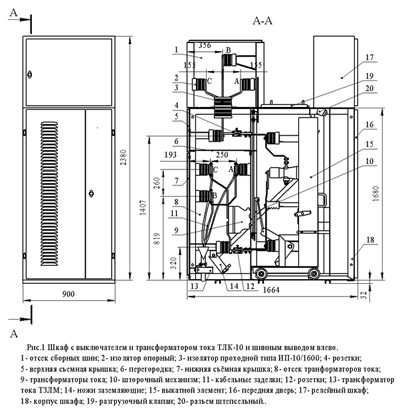

Таблица габаритных размеров КРУ КВ-02-10

Наименование	Ширина	Глубина	Высота
КВ-02-10 (КРУ2-10)	900	1664	2380
